vladbor писал(а):
NuSen писал(а):
Дальше калибровать устройство.

Спасибо, Валерий, где то есть пошаговая инструкция?

Есть видео, подробнейшее. Но оно устарело. Уже год собираюсь снять новое видео для крайних прошивок. Только вот для версии NuSen2.0 видео снять не могу, потому что у меня пока есть только платы этого устройства и некоторые детали. Потому видео калибровки его версии лучше просить у Валерия. :-[ А там есть свои нюансы и если не снять отдельное видео, то вопросы всё равно будут появляться.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 19 янв 2021, 17:17
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
[/attachment]
Вложение:
995BFB8E-8158-4809-B4D9-D1605E2DC65C.jpg [ 430.73 КБ | Просмотров: 6299 ]

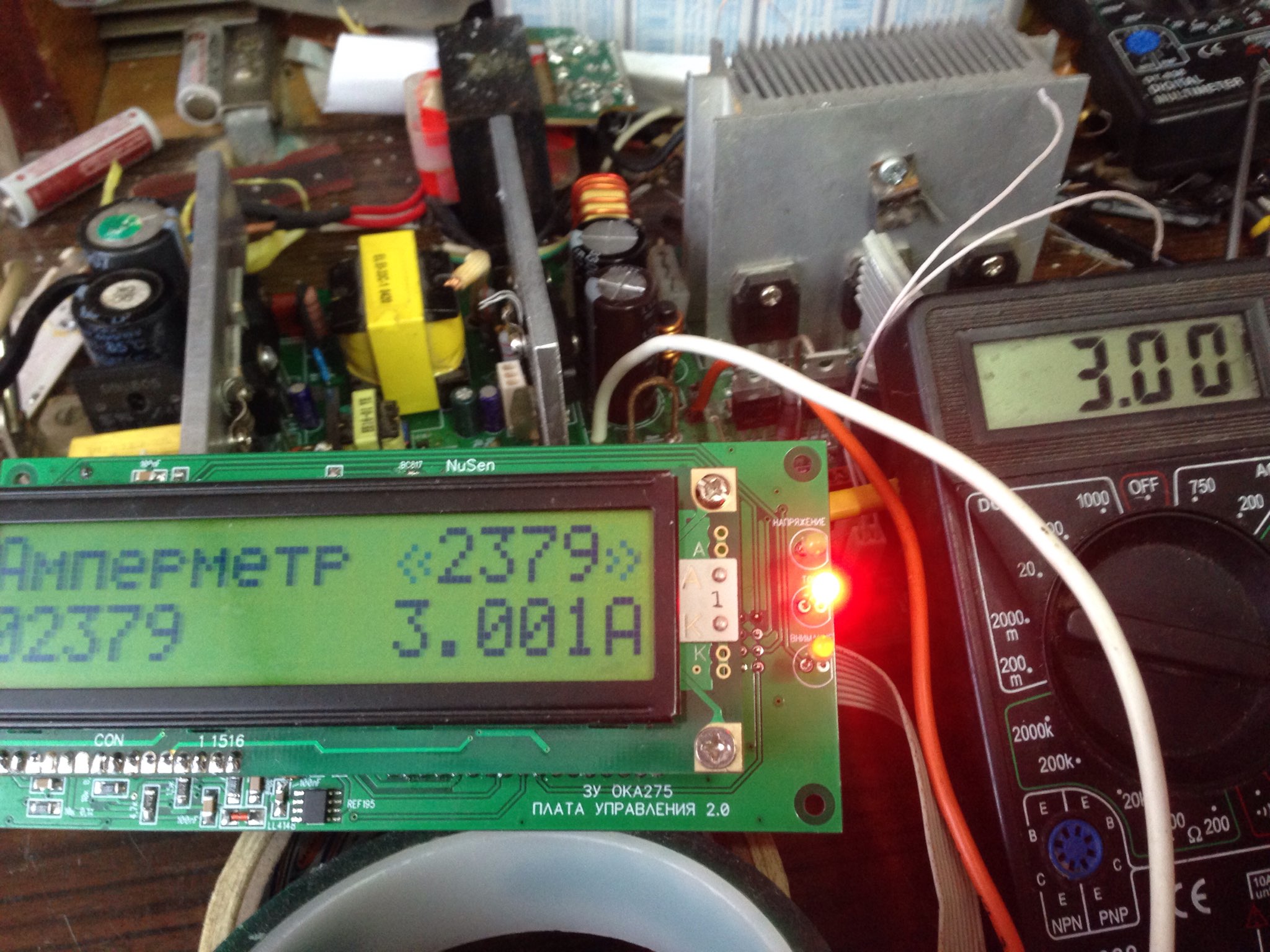

Здравствуйте, всем. Пытаюсь калибровать, как на видео. С амперметра. Дисплей на всё адекватно реагирует и в конце выдаёт - "нет ответа БП
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 янв 2021, 18:19
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Инструкцию в моем архиве, нужно прочитать внимательно (для чего она вообще написана?). Что сделано на плате, чтобы начать калибровку?
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 19 янв 2021, 21:01
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
Вложение:
0ED1B791-9223-4837-9A66-F07DA520A24A.jpg [ 408.66 КБ | Просмотров: 6278 ]
NuSen писал(а):
Инструкцию в моем архиве, нужно прочитать внимательно (для чего она вообще написана?). Что сделано на плате, чтобы начать калибровку?

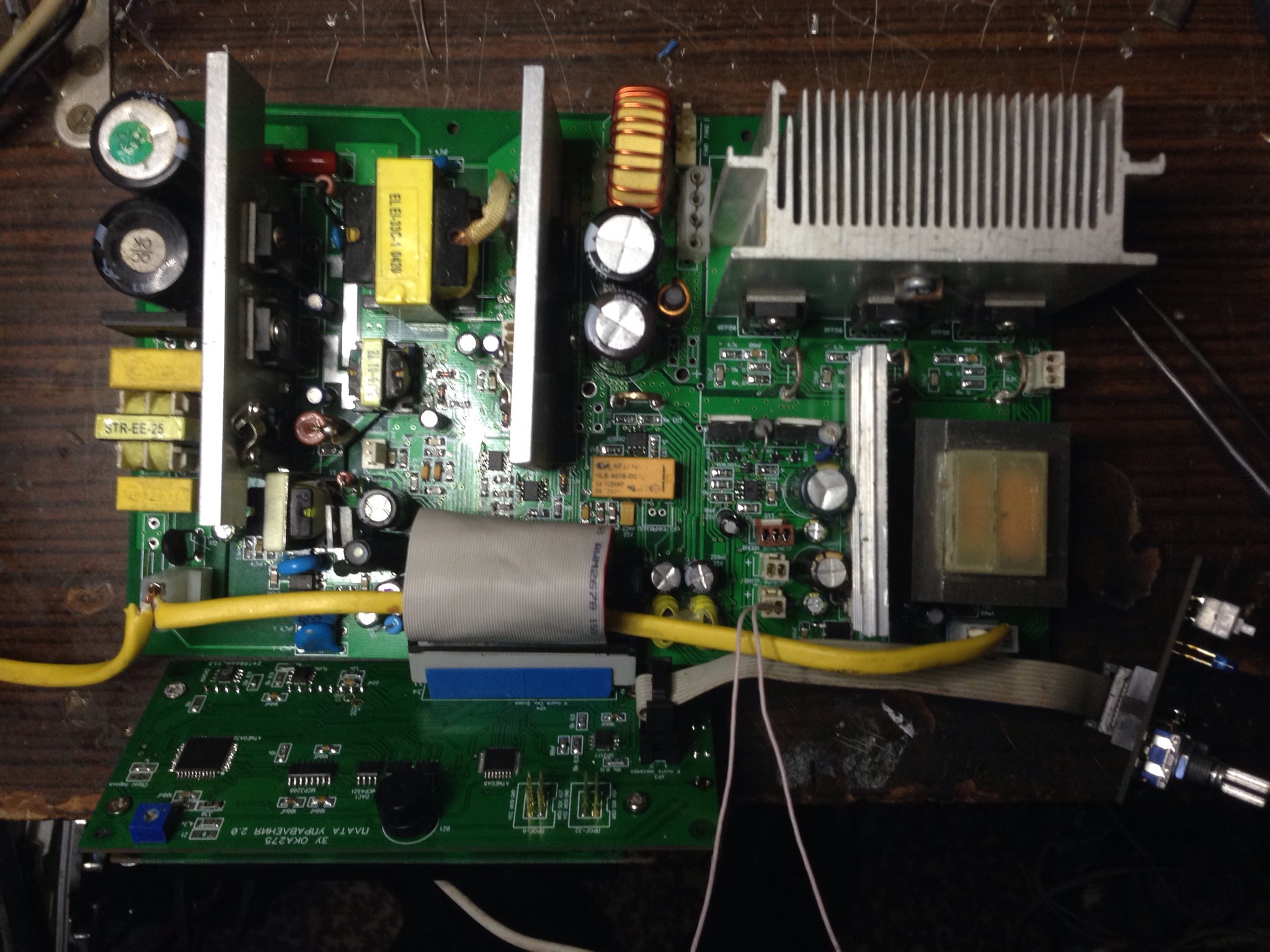

Всё подключено кроме температурных датчиков и аккумулятора.
Вернуться к началу
 Профиль

pereborka
СообщениеДобавлено: 19 янв 2021, 22:01
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 06 апр 2017, 23:31
Сообщения: 255
Откуда: г. Москва
Авто: HONDA JAZZ
Имя: Дмитрий
vladbor
Владимир, в архиве ЗУ OKA275 2.0 в папке "Первый запуск" имеется вся информация по калибровке. Обратите внимание на текст красного цвета. На вашем фото силового блока видно, что отсутствует перемычка рядом с VT10.
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 19 янв 2021, 22:29
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
pereborka писал(а):
vladbor
Владимир, в архиве ЗУ OKA275 2.0 в папке "Первый запуск" имеется вся информация по калибровке. Обратите внимание на текст красного цвета. На вашем фото силового блока видно, что отсутствует перемычка рядом с VT10.

Я восхищён Вашей внимательностью. Осталось, только, ткнуть меня носом - где же этот архив лежит!
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 янв 2021, 22:36
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
vladbor писал(а):
Осталось, только, ткнуть меня носом - где же этот архив лежит!
Хотел спросить, а платы версии 2.0 откуда тогда взялись?

Вся информация, находится на 1 странице этой темы (это я уже наверно 3 раз повторяю).

https://youtu.be/3b-Yc0757JY


Последний раз редактировалось NuSen 19 янв 2021, 22:58, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль

pereborka
СообщениеДобавлено: 19 янв 2021, 22:37
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 06 апр 2017, 23:31
Сообщения: 255
Откуда: г. Москва
Авто: HONDA JAZZ
Имя: Дмитрий
https://yadi.sk/d/Bbj4xqc5imnblg?w=1
Сборка - силовой блок - первый запуск
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 19 янв 2021, 22:52
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
NuSen писал(а):
vladbor писал(а):
Осталось, только, ткнуть меня носом - где же этот архив лежит!
Хотел спросить, а платы версии 2.0 откуда тогда взялись?

Вся информация, находится на 1 странице этой темы (это я уже наверно 3 раз повторяю).
Я понимаю, что достал уже своими вопросами. Тыкаюсь как слепой котёнок и пользуюсь Вашей безотказностью.
pereborka писал(а):
https://yadi.sk/d/Bbj4xqc5imnblg?w=1
Сборка - силовой блок - первый запуск
Спасибо.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 янв 2021, 22:54
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Так откуда платы, если место расположение архива неизвестно?
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 19 янв 2021, 23:41
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
NuSen писал(а):
Так откуда платы, если место расположение архива неизвестно?
Я и прошивку от туда брал. Как говорится "заблудился в трёх соснах". Все рекомендации выполнил. Амперметр стал вести себя адекватно. Буду продолжать. Спасибо огромное!
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 янв 2021, 23:55
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
В моем архиве нет никаких прошивок, а вот откуда платы, я так и не понял (похоже три раза надо спросить).
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 20 янв 2021, 00:08
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
NuSen писал(а):
В моем архиве нет никаких прошивок, а вот откуда платы, я так и не понял (похоже три раза надо спросить).
Тю! Разработчик - NuSen. Заказчик - Кравченко Сергей. Произведено в Китае. А я один из участников "складчины".
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 янв 2021, 00:26
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Ну а как можно собирать плату без схемы? Поучаствовал в складчине, получил платы, спаял, не работает и понеслись вопросы.

Только мне не дает покоя это сообщение.. viewtopic.php?p=51254#p51254
vladbor писал(а):
Все собрано. Силовой блок - 27 вольт, нагрузил 10 ампер (мне больше не нужно), перемычки, рекомендованные запаял. Датчики температурные пока не подключены. Всё подключено между собой. Теперь надо разобраться с дисплеем. Попробую другой подключить. Его пока рядом нет. Спасибо за ссылку. Читается как интересный роман.
Все же про рекомендованные перемычки где то было прочитано, да? Значит архив был скачан, но прочитать порядок калибровки не было времени или желания.
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 20 янв 2021, 01:07
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
[quote="NuSen"]Ну а как можно собирать плату без схемы? Поучаствовал в складчине, получил платы, спаял, не работает и понеслись вопросы.
Ну, что? Каюсь. Чайник, он и есть чайник. Про перемычки написано в схеме. Я этими рекомендациями и руководствовался. А вопросы - ну что вопросы, - они были и будут. Не все магистры. Многие только учатся. Если мои вопросы так обременительны - не отвечайте. Вот ещё один вопрос. - Настройка амперметра. Все тесты пройдены.
Вложение:
EF0E1991-8179-4458-9B54-FC074A26F863.jpg [ 361.58 КБ | Просмотров: 6223 ]
. Как то не по мануалу? Включаю амперметр - срабатывает защита. ???
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 янв 2021, 01:15
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Придется сюда вставлять из моего архива.

На фото, тест ограничения пройден, далее, нужно делать по тексту..
Цитата:
1. Калибровки амперметра.

Включаем калибровку амперметра. Ждем, когда пройдет тест ограничения, подключаем ЗУ к эталонному амперметру (лучше через нагрузку, для перестраховки, хотя можно и без нагрузки). Накручиваем энкодером ровно 5.00 А (на подключенном амперметре) и одновременно нажимаем и удерживаем кнопки энкодера и МЕНЮ примерно на 2 секунды. На дисплее ЗУ должно появиться сообщение типа: "SET 1.23453", где "1.23453" - ваш получившийся множитель. Всё, на этом калибровку амперметра почти можно считать законченной. Останется только побродить по диапазону и возможно несколько подстроить показания. Для этого устанавливаем, например 6 ампер на эталонном амперметре, нажимаем кнопку энкодера и поворотом энкодера корректируем показания, затем нажимаем меню для выхода.
Также нужно помнить, что мультиметры на больших токах нагреваются и врут, поэтому нужен эталонный вольтметр для точной настройки!
Поэтому я и говорил, что нужно просмотреть калибровки от автора, чтобы понять принцип. Не важно, устарели они или нет, сути не меняет.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 янв 2021, 01:29
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Раз про перемычки было прочитано на схеме, то вопрос, какие перемычки сейчас не запаяны на платах (плата управления и силовой блок)? Про перемычки написано в описании. Это нужно сейчас проверить, иначе будет куча вопросов в дальнейшей калибровке.
Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 20 янв 2021, 01:36
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир
[quote="NuSen"]Придется сюда вставлять из моего архива.

На фото, тест ограничения пройден, далее, нужно делать по тексту..
[quote]1. Калибровки амперметра.

Спасибо, конечно, прочитано и просмотрено уже не один раз. Я не могу накрутить энкодером нужный ампераж ни на БП, ни на мультике, т.к. срабатывает защита при подключении мультика. Перемычки все запаяны и распаяны согласно архиву.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 янв 2021, 01:41
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий

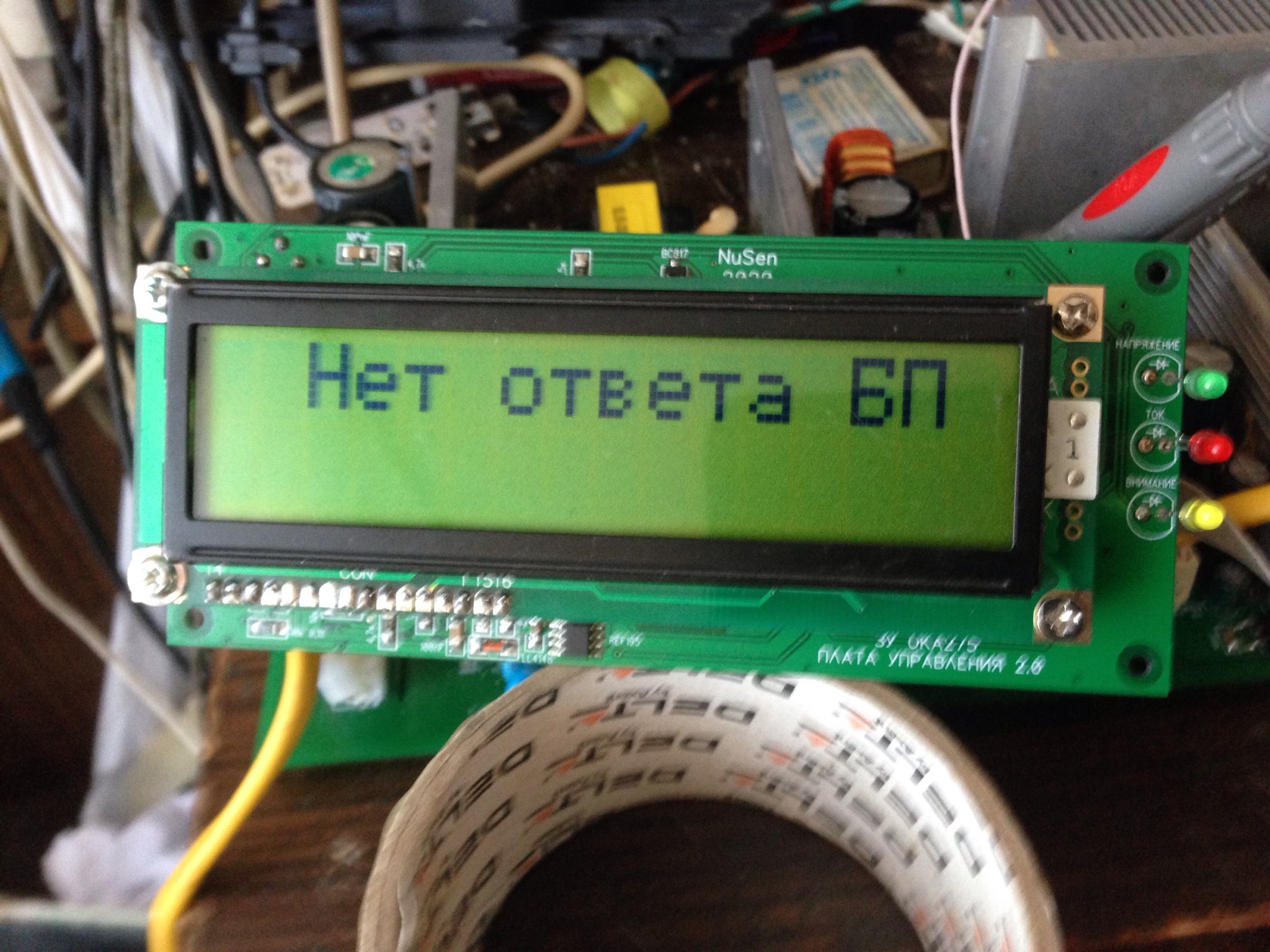

Срабатывает защита, а как это выглядит?


Последний раз редактировалось NuSen 20 янв 2021, 02:51, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль

vladbor
СообщениеДобавлено: 20 янв 2021, 01:47
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 27 ноя 2020, 06:43
Сообщения: 62
Авто: passsat 5
Имя: Владимир

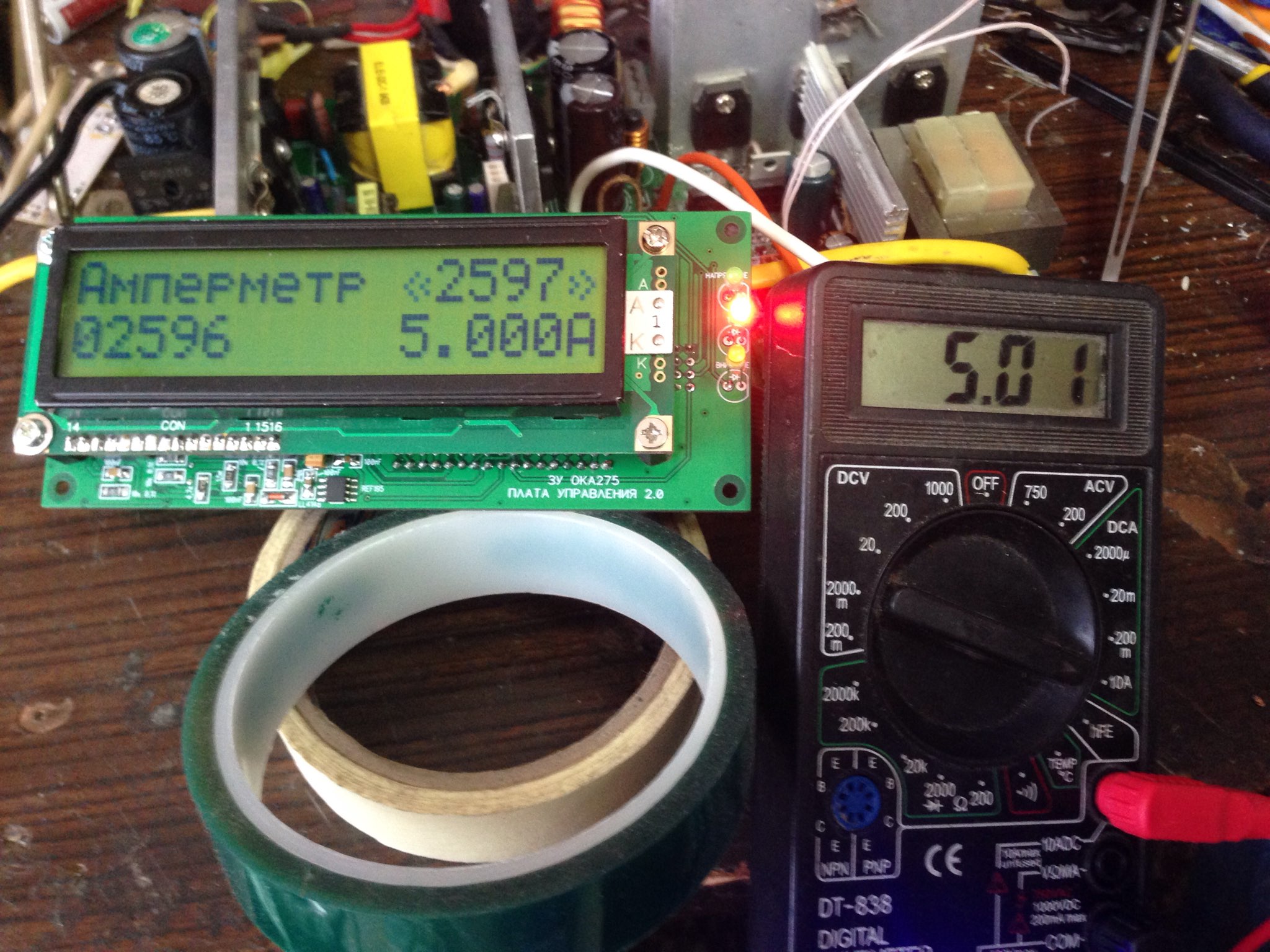

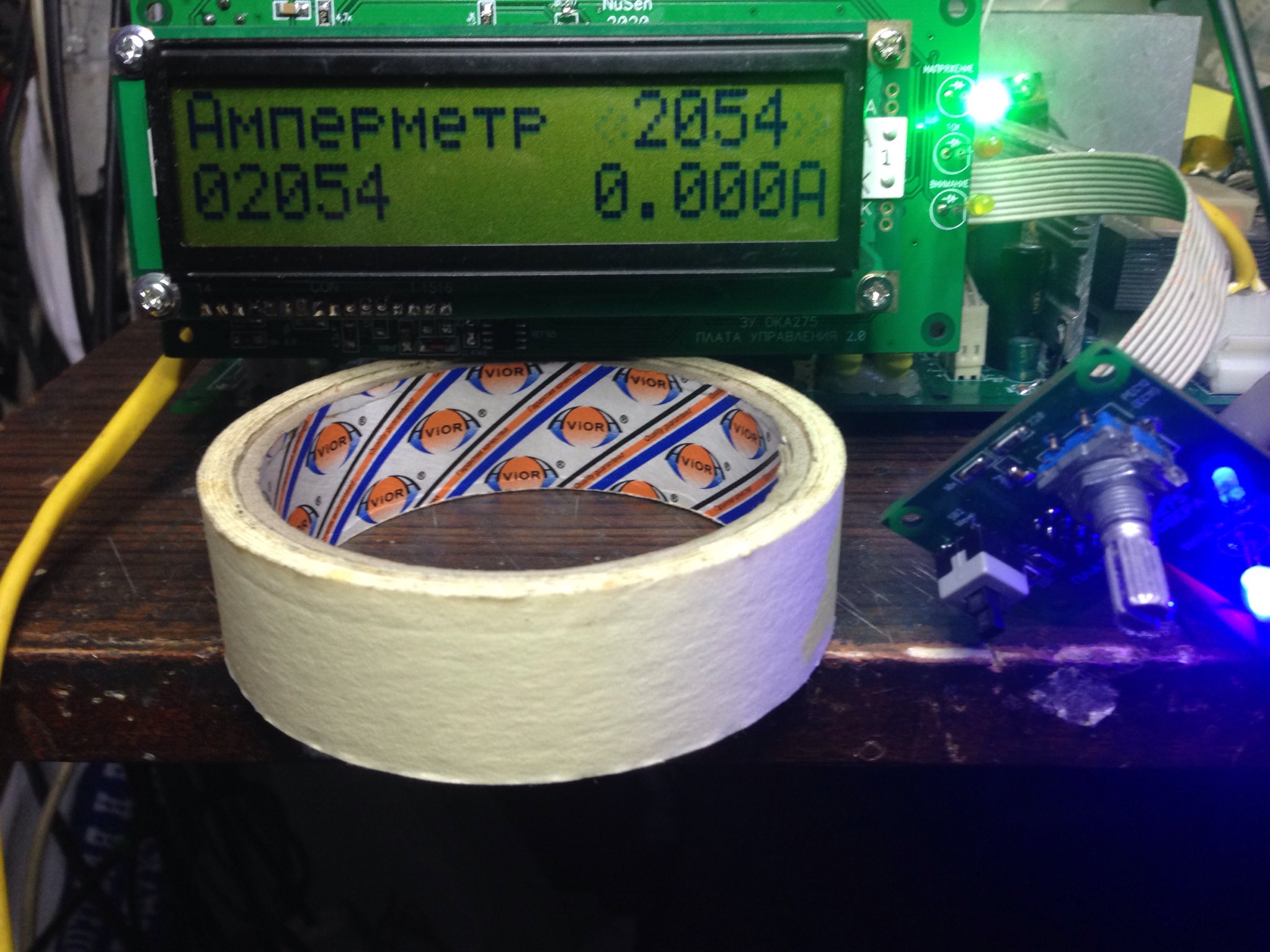

. Амперметр калибруется!
Вложение:
DEF2B492-BC83-44B6-8808-FBB7796FB2F7.jpg [ 480.46 КБ | Просмотров: 6199 ]
Вложение:
1A962662-357A-4756-94BC-85FB6C01D594.jpg [ 461.19 КБ | Просмотров: 6199 ]


Последний раз редактировалось vladbor 21 янв 2021, 15:42, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль
