Актуальная статистика (не забывайте изменять статус!)
Собрал и буду собирать еще (соседу, свату, брату) 23%  23%  [ 54 ]
Собрал одно ЗУ 21%  21%  [ 49 ]
Уже собираю 29%  29%  [ 68 ]
Интересуюсь, размышляю - собирать или нет. Наверное буду. 27%  27%  [ 65 ]
Не буду собирать это устройство. 1%  1%  [ 2 ]
Всего голосов : 238
Автор Сообщение
oka275
СообщениеДобавлено: 28 мар 2019, 23:41
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
параллельно 200ом подпаять еще на 200ом? Они вообще греются?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

sigma
СообщениеДобавлено: 28 мар 2019, 23:44
Не в сети
Новичок

Зарегистрирован: 28 мар 2019, 12:00
Сообщения: 7
Авто: жигуль
Имя: Владимир
oka275 писал(а):
параллельно 200ом подпаять еще на 200ом? Они вообще греются?

Меряю напряжение на БП при калибровке амперметра поднимается на максимум 28В и потом пишет нет оганичения. Как вообще работает эта проверка схематически?
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 28 мар 2019, 23:57
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
sigma писал(а):
Как вообще работает эта проверка схематически?

Описание тут viewtopic.php?f=21&t=1316&p=46854#p46854 Извините, уж как смог. Старался популярно.
Если коротко, то этим тестом проверяется:
1. Отклик БП (есть ли БП вообще?????). Ошибка в этом случае "Нет ответа БП"
2. Сработка цепи ограничения тока. С DAC2 поступает напряжение на ОУ, который работает как компаратор. Если напряжение c DAC2 выше, чем напряжение с датчика тока, то БП работает и на его выходе (не путать с выходными клеммами ЗУ!!!) есть напряжение. Затем напряжение на DAC2 делается ниже, чем поступает с датчика тока и БП должен тут же снять выходное напряжение, потому как компаратор перещёлкнется в противоположное состояние. Если тест кончается ошибкой, то с ограничением тока у TL494 имеются проблемы и продолжать калибровку - значит поставить под угрозу выход из строя силового БП.

PS. В схеме NuSen1.5 недавно выяснилась одна несовместимость с прошивкой ЗУ. По её логике, БП, при тесте ограничения, должен быть нагружен, что бы обеспечить разряд выходных электролитических конденсаторов. Но схема этого не делает, потому и требуется временная припайка 100-200 омного резистора параллельно выходных клемм силового БП. Если конкретнее - параллельно там самым электролитическим конденсаторам. Или еще такое могло лечиться заходом в меню калибровки напряжения (информация пока лично не проверена).
Ближайшее время, по наличию этого времени, буду искать решение проблемы. Благо у меня появился в распоряжении аппарат с данной схемой. Правда, без разрядника :-(

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 29 мар 2019, 00:19
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
oka275 писал(а):
Ситуация очень интересная, прям полтергейст.
Olesemko говорит, что во время калибровки амперметра ограничения тока, есть напряжение на щупах. Каких щупах, где это мерится не понятно.
То чувство, что нужно проверить напряжение до реле и после реле и мне кажется дело в плохом контакте реле.

Или оно в режиме амперметра ограничения тока включается нормально, а в режиме вольтметра просто щелкает и не до включается.


Последний раз редактировалось NuSen 29 мар 2019, 01:00, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 29 мар 2019, 00:27
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
NuSen писал(а):
Olesemko говорит, что во время калибровки амперметра, есть напряжение на щупах.

А где он это пишет? Перечитал 2 страницы крайние и не нашел.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 29 мар 2019, 00:56
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Пардон, не в режиме калибровки амперметра, а в режиме настройки ограничения тока.. viewtopic.php?p=49342#p49342
oka275 писал(а):
Не понятно как в режиме калибровки ограничителя может регулироваться напряжение.
Olesemko писал(а):
В меню ограничение тока, когда крутишь энкодер, меняется ток, и меняется напряжение на щупах.
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 29 мар 2019, 01:08
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Кто его знает....

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 09 апр 2019, 00:11
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег

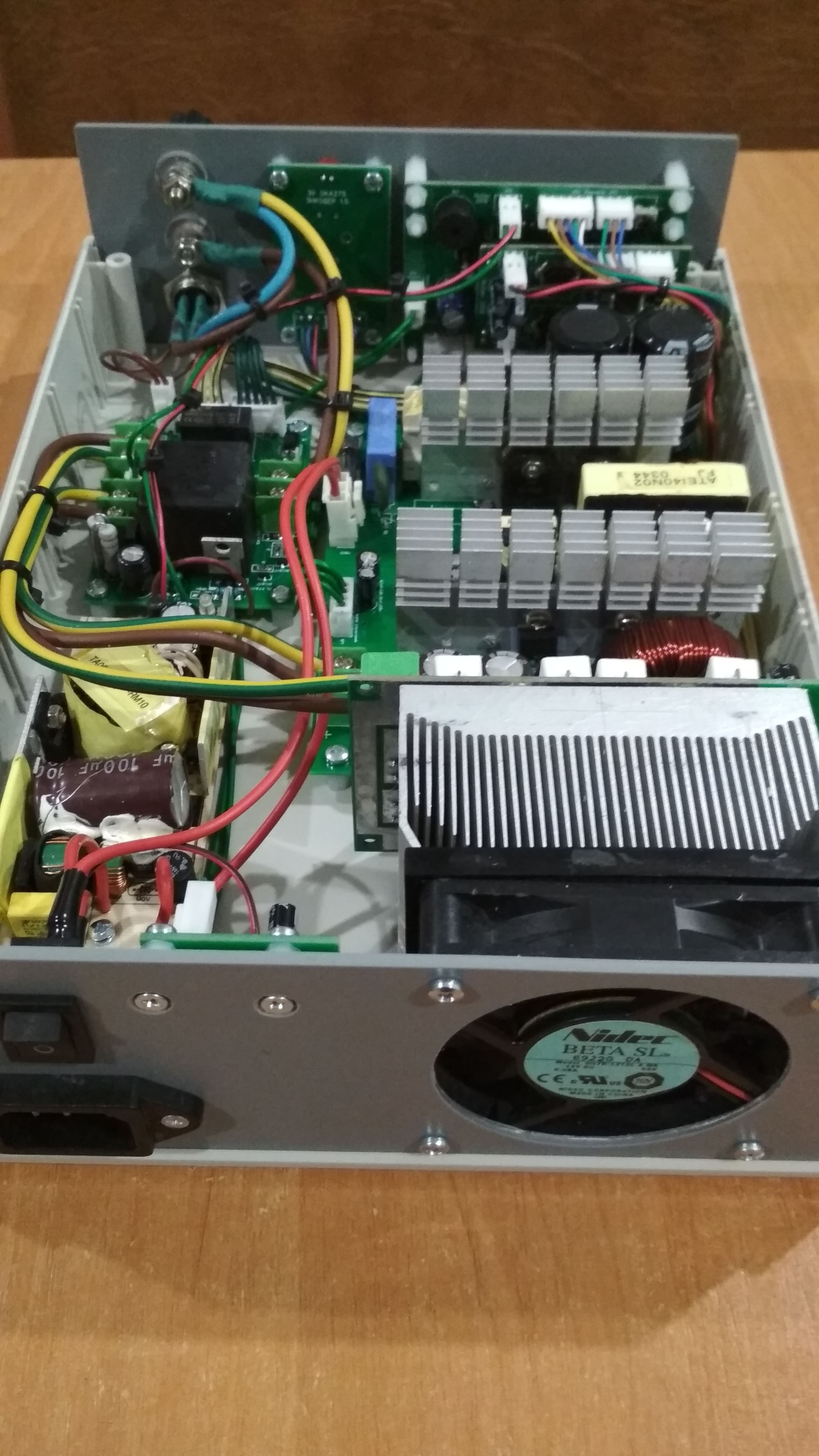

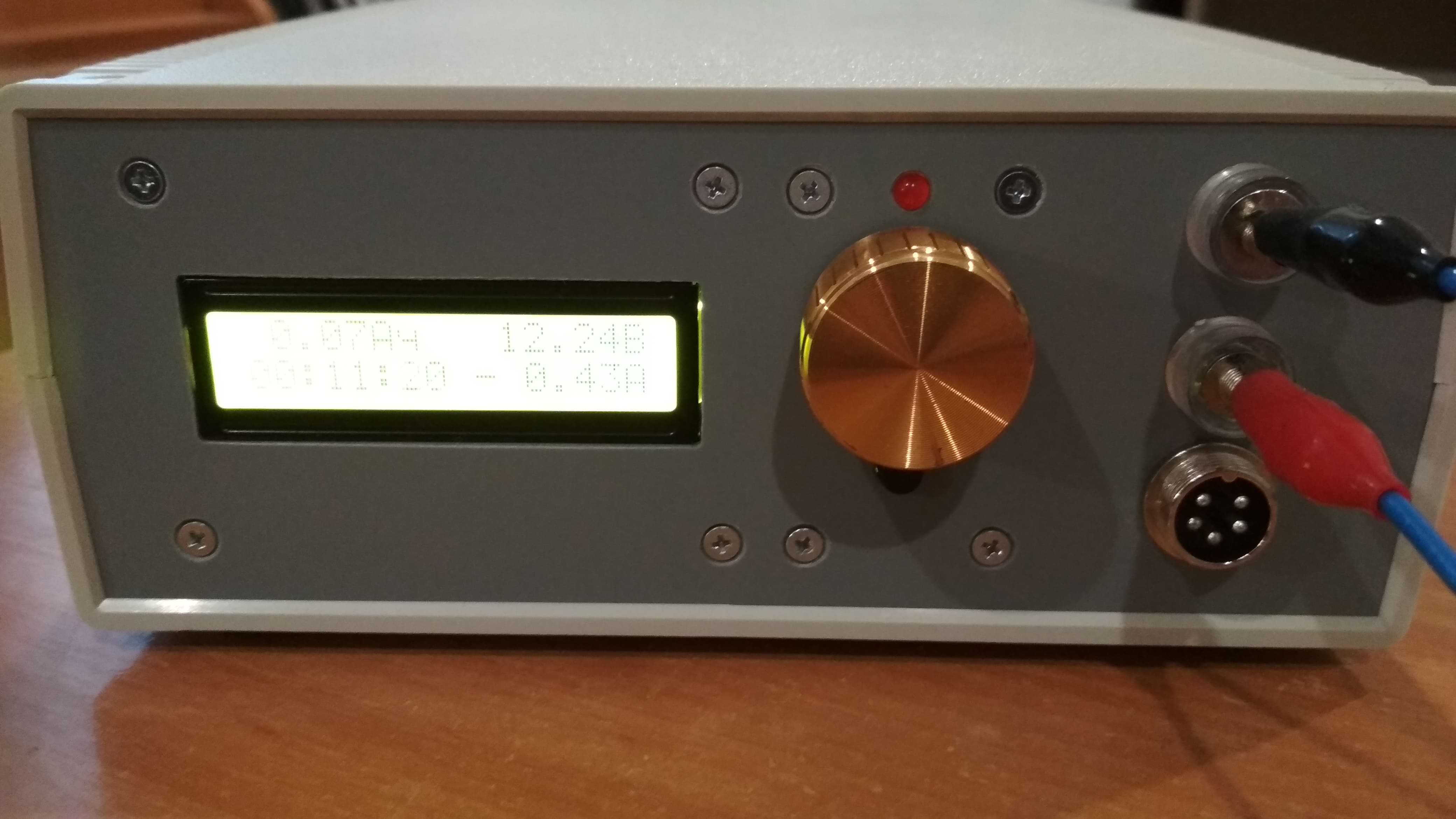

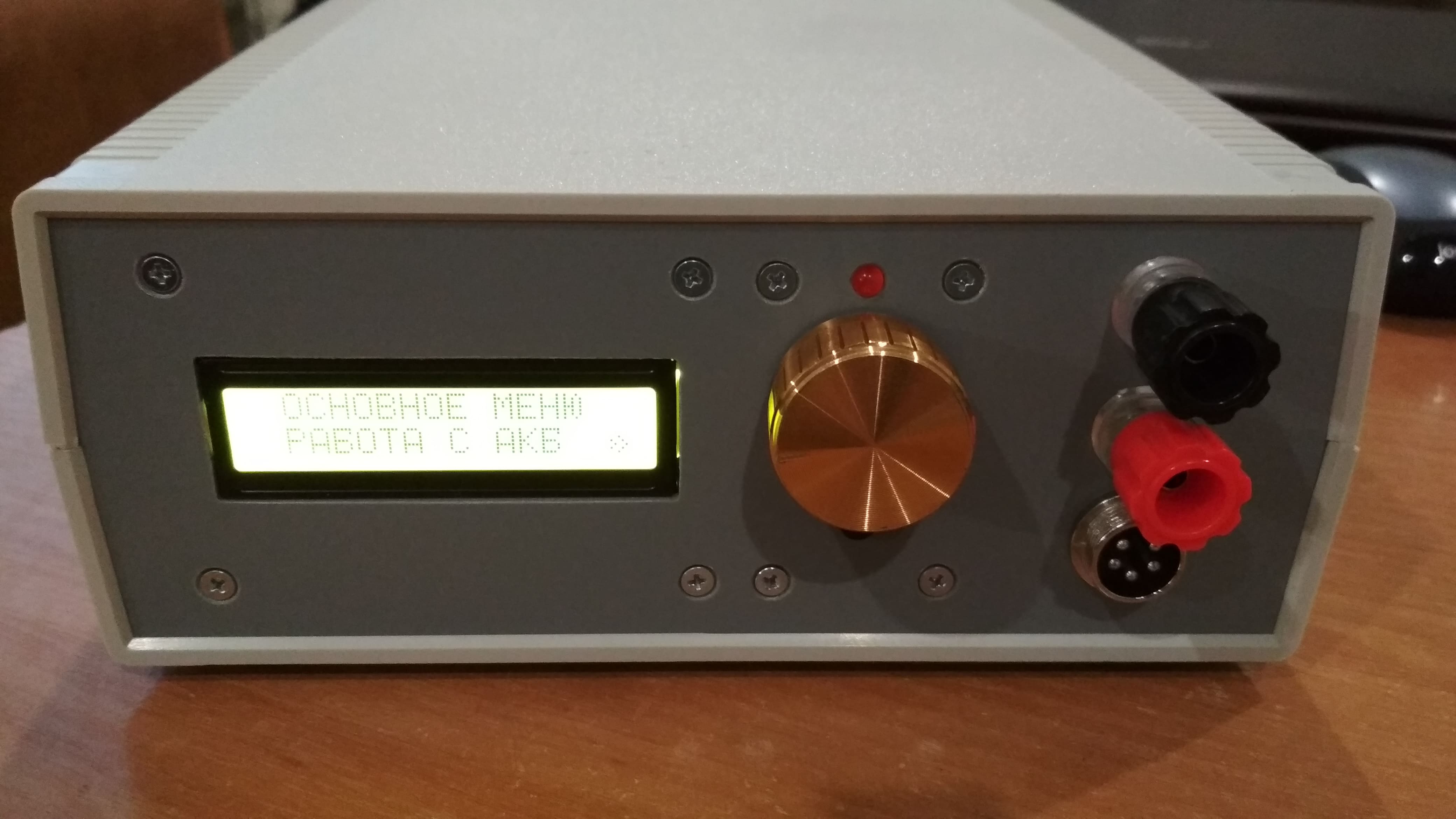

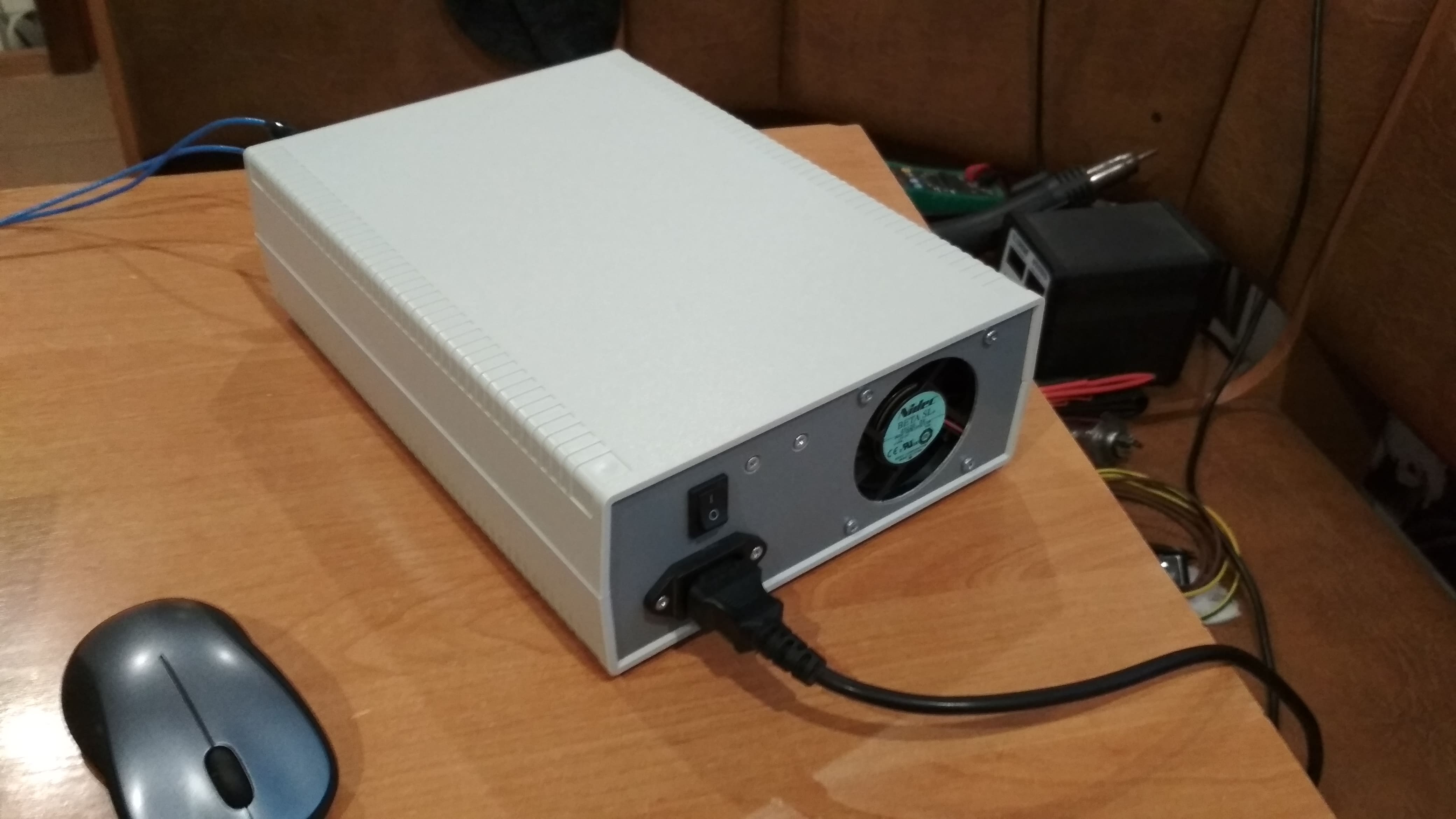

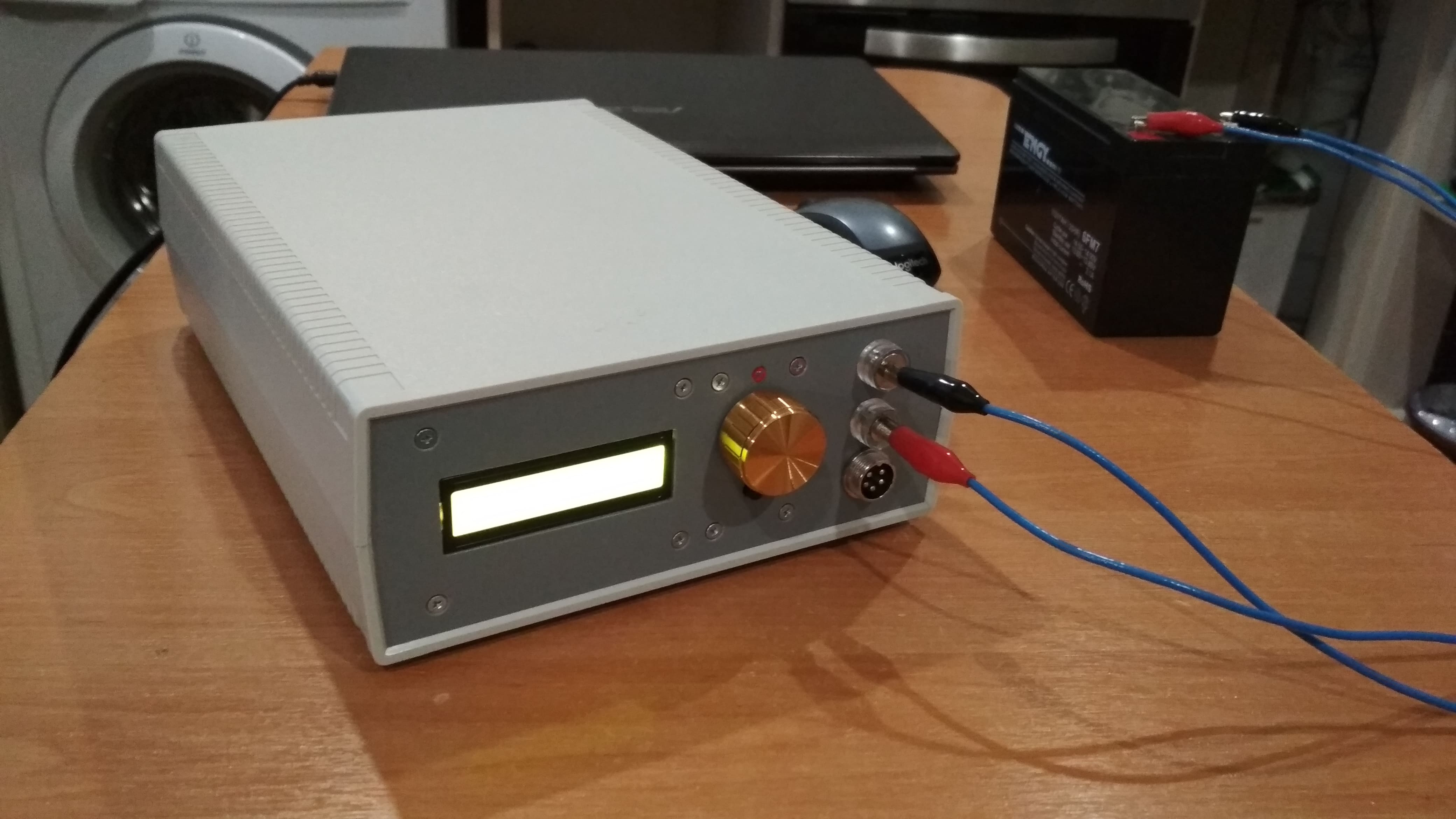

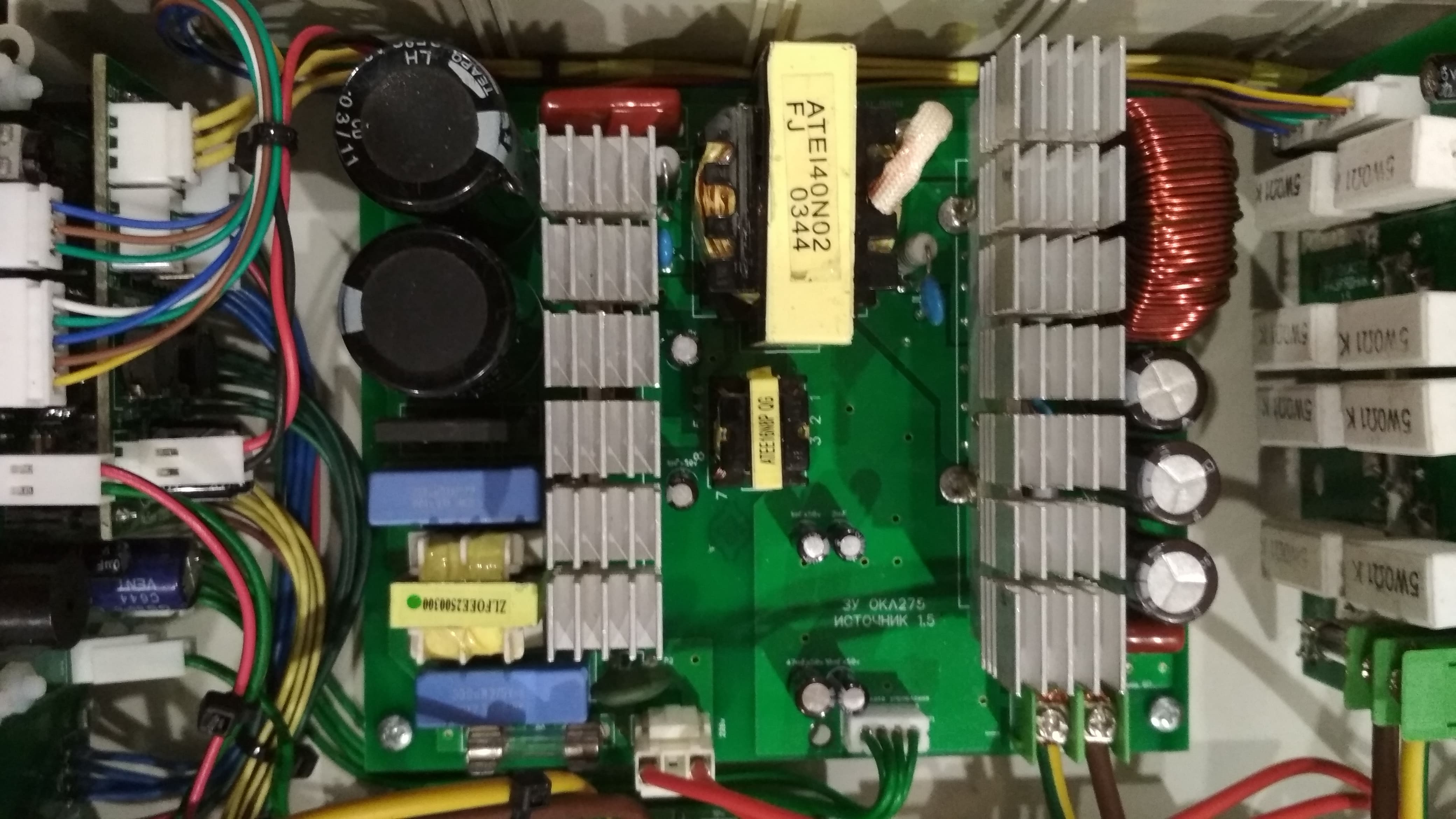

Собрал зу.Версия 1.5.Работает довольно не плохо.Но есть одно но блок питание под нагрузкой издает высокочастотный писк.(Я так понимаю не со всем удачная обвязка TL494 идет возбуд)
Вложение:
IMG_20190406_183315.jpg [ 309.86 КБ | Просмотров: 10438 ]

Остальное фото ниже под спойлером:
Текст свернут
Вложение:
IMG_20190408_194942.jpg [ 589.97 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190408_194914.jpg [ 572.49 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190408_194844.jpg [ 644.19 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190406_183747.jpg [ 350.08 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190406_183401.jpg [ 190.47 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190406_183346.jpg [ 321.78 КБ | Просмотров: 10438 ]

Вложение:
IMG_20190406_183335.jpg [ 412.39 КБ | Просмотров: 10438 ]


Последний раз редактировалось oka275 09 апр 2019, 01:19, всего редактировалось 1 раз.
Спрятал фото за спойлер


Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 09 апр 2019, 00:21
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Доброго времени! Поздравляем! Отлично получилось!!!!

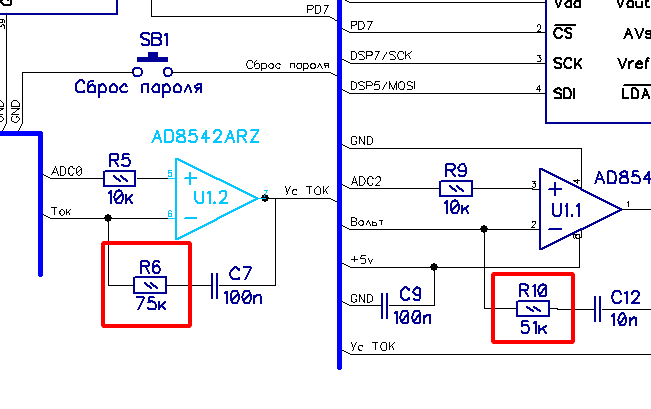

По поводу возбуда - R10 замыкали перемычкой? До кучи можно и R6 заменить на 0 ом.


Вложения:
img-2019-04-09-00-20-42.png [ 9.35 КБ | Просмотров: 10438 ]

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 09 апр 2019, 00:28
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
Сейчас попробую
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 09 апр 2019, 01:14
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
Поставил перемычки и о чудо тихо.Спасибо Алексей.Завтра напечатаю наклейку и в очередную коллекцию поделок.
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 09 апр 2019, 01:21
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
OLEG-82 писал(а):
Поставил перемычки и о чудо тихо.Спасибо Алексей.Завтра напечатаю наклейку и в очередную коллекцию поделок.

Отлично!
А откалибровались без проблем? А то тут проблемка кое-какая всплыла, а у меня все нет времени её поискать. Если тоже испытали сложности, пожалуйста, расскажите какие, и как справились.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 09 апр 2019, 01:24
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
OLEG-82 писал(а):
(Я так понимаю не со всем удачная обвязка TL494 идет возбуд)
OLEG-82 писал(а):
Поставил перемычки и о чудо тихо.
Обвязка удачная, только моя ошибка, что не указал об этом (о перемычках) раньше. Похоже этот вопрос о писке будет повторяться. :)


Последний раз редактировалось NuSen 09 апр 2019, 01:26, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 09 апр 2019, 01:25
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
NuSen писал(а):
Обвязка удачная, только моя ошибка, что не указал об этом ( о перемычках) раньше. Похоже этот вопрос о писке не будет не последний. :)

Ну а что, хоть не скучно будет :)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 09 апр 2019, 11:50
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег

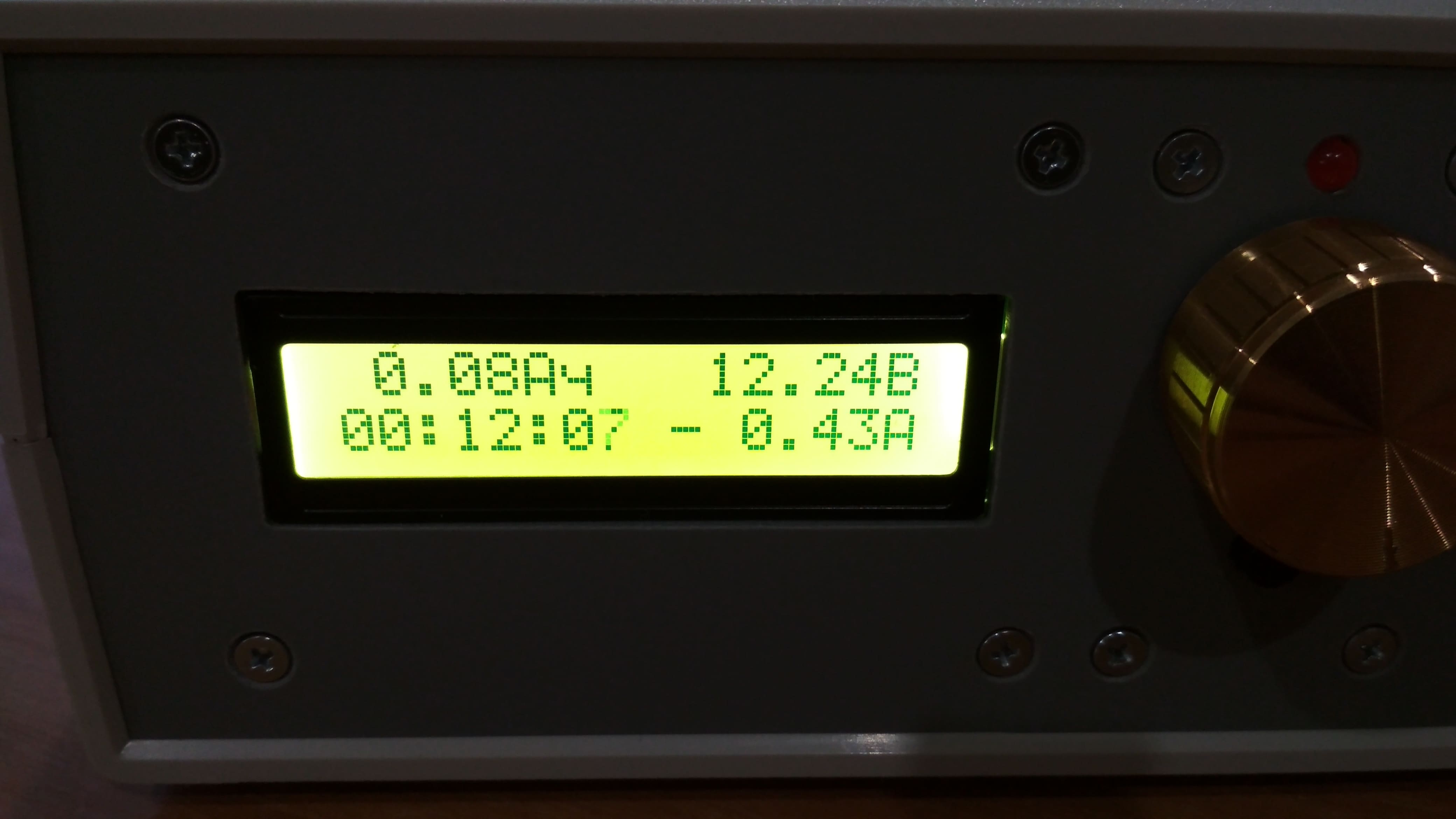

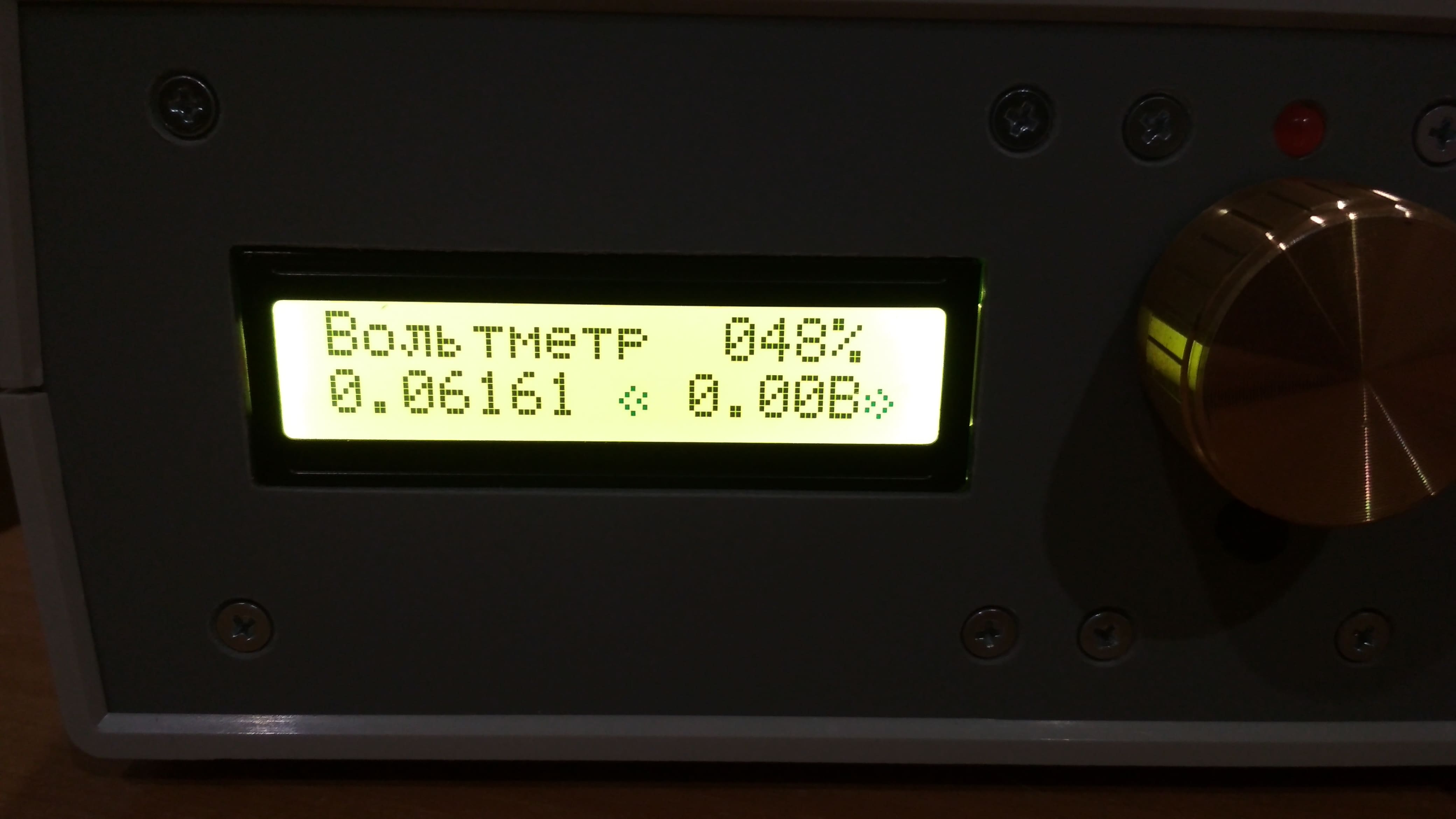

Калибровка прошла без проблем.Единственное не совсем разобрался при калибровке вольтметра ноли с права в низу не реагируют не на что.


Вложения:
IMG_20190408_220026.jpg [ 184.5 КБ | Просмотров: 10397 ]
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 09 апр 2019, 11:58
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
В новых прошивках для этой схемы, правая часть вольтметра будет убрана. Потому что понятия внешнего вольтметра в этой схеме как бы нет. Все подробности - в самой схеме.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

Вячеслав-1
СообщениеДобавлено: 09 апр 2019, 12:18
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 24 окт 2013, 11:44
Сообщения: 928
Откуда: Чувашия
Авто: КИА РИО 2018
Имя: Вячеслав
Остались платы ЗУ не от "NuSen" с разрядниками на 4 и 8 ключей,а так же комплектация! Если кому ещё надо,обращайтесь в личку.

_________________
С уважением,Вячеслав.73!
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 10 апр 2019, 02:59
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег

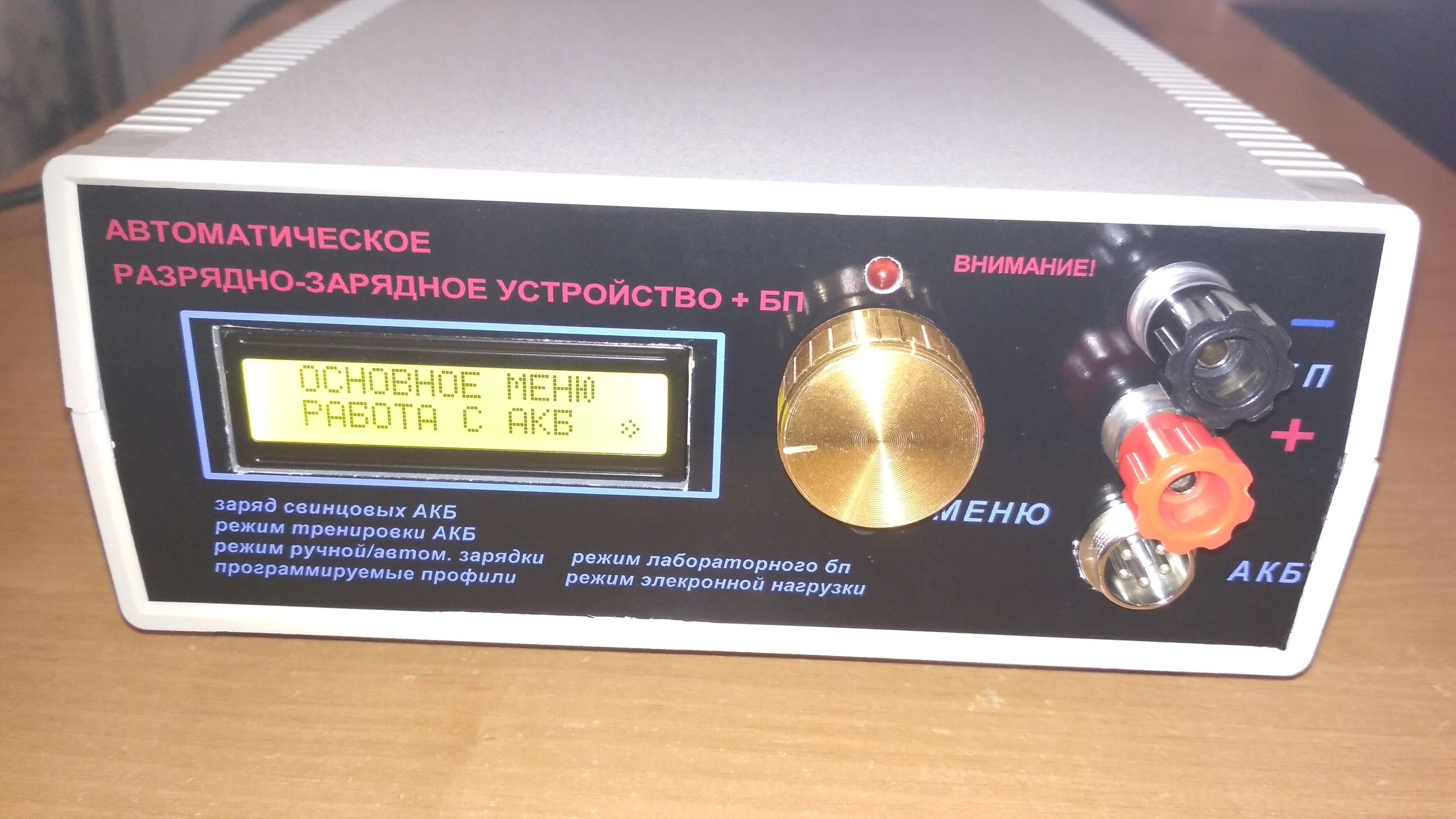

Вот и всё готово.


Вложения:
IMG_20190409_224759.jpg [ 497.7 КБ | Просмотров: 10332 ]
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 11 апр 2019, 09:35
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Класс!!! Поздравляю!!!! :)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

Vint
СообщениеДобавлено: 16 апр 2019, 00:54
Не в сети
Уже тут был(а)

Зарегистрирован: 02 мар 2014, 04:18
Сообщения: 11
Имя: Victor
Здравствуйте, Алексей!
В схеме платы управления на шине PA5, R27 висит на корпусе. Обычно подтягивают к плюсу. Это верно?
А где Вы взяли такую правильно-красивую схему, в основном архиве её нет?
Текст свернут
Вернуться к началу
