Ока в Новосибирске

С 5 вольтовой берешь напряжение? Я же не зря спросил.

Без переделки, запусти калибровку амперметра (с переключенным измерительным реле), заработает?

Не знаю как она там запускалась, но калибровка амперметра, только через крокодилы (когда измерительное реле переключено).
Забыл я уже про это.

del

Капееец, все завелось!!! 31 вольт на выходе, амперметр калибруется!! Спасибо Вам огромное за Ваше терпение, без Вас я бы долго гадал, что не так, а Вы одной картинкой натолкнули!

Хорошо, главное до конца настроить.

Ну то уже во втором сезоне

Без платы управления?

А при калибровке вольтметра?

При калибровке вольтметра как раз таки 31В. Ток откалибровал до 8А, дальше боюсь так как диод на 8А, надо заменить на более мощный. Радиатор диода немного теплый, транзисторы холодные.
Но я чет так и не понял почему он с 5вольтовой обмотки не захотел калибровать ток ))

А без плату управления сколько?Потому что не было переключено измерительное реле.

Да оно и сейчас не переключено, по той части я ничего не менял.
Без платы управления блок качает 30В

В диф усилителе для вольтметра, какие номиналы резисторов стоят?Значит перепутал, калибровка амперметра только от клемм БП. Если реле будет переключено (крокодилы подключены), то плата не будет видеть сигнала VCC и при калибровке будет надпись "Нет ответа БП".
Почему тогда не работало, а сейчас работает, я не знаю, там самодеятельности хватает похоже.

Ранее на форуме Алексей объяснял почему viewtopic.php?f=21&t=1316&start=7640#p46854
С обмоткой силового трансформатора 5В с максимальным выходным напряжением 13,35В и с вольтметром на 30В не будет достигнут порог в 2000 шагов и более на АЦП. И поэтому имеем ошибку.

Да никакой там самодеятельности нет у меня, все в соответствии со схемой. Замену КТ817 на BD139 мы же не будем самодеятельностью считать?
В диф усилителе стоят пока что 10к и 2к, еще не дошел до этапа калибровки внешнего вольтметра, запустить бы все.



Вот это похоже на правду така как и вкалибровке вольтметра проц ругался на минимально необходимое напряжение 17В.

Вобщем изначально моя затупка была с 5 вольтовой обмоткой. Сейчас все гоняется и калибруеттся отлично. Со старым блоком, конечно, печально вышло. Думаю я к нему боле не вернусь. Еще раз благодарю всех принимавших участие )

Не должно быть 31 вольт при калибровке вольтметра. Резисторы 2/10 ком в диф усилителе рассчитаны на 25 вольт.

Добрый день, у меня при этих номиналах, тоже выдает 31в ). Думал переделать, но так как все работает, оставил как есть.

Andi
В режиме БП тоже 31 вольт можно установить?
У меня в обоих зарядных 25 вольт (+-0,2 вольта), что в режиме калибровки, что в режиме БП.

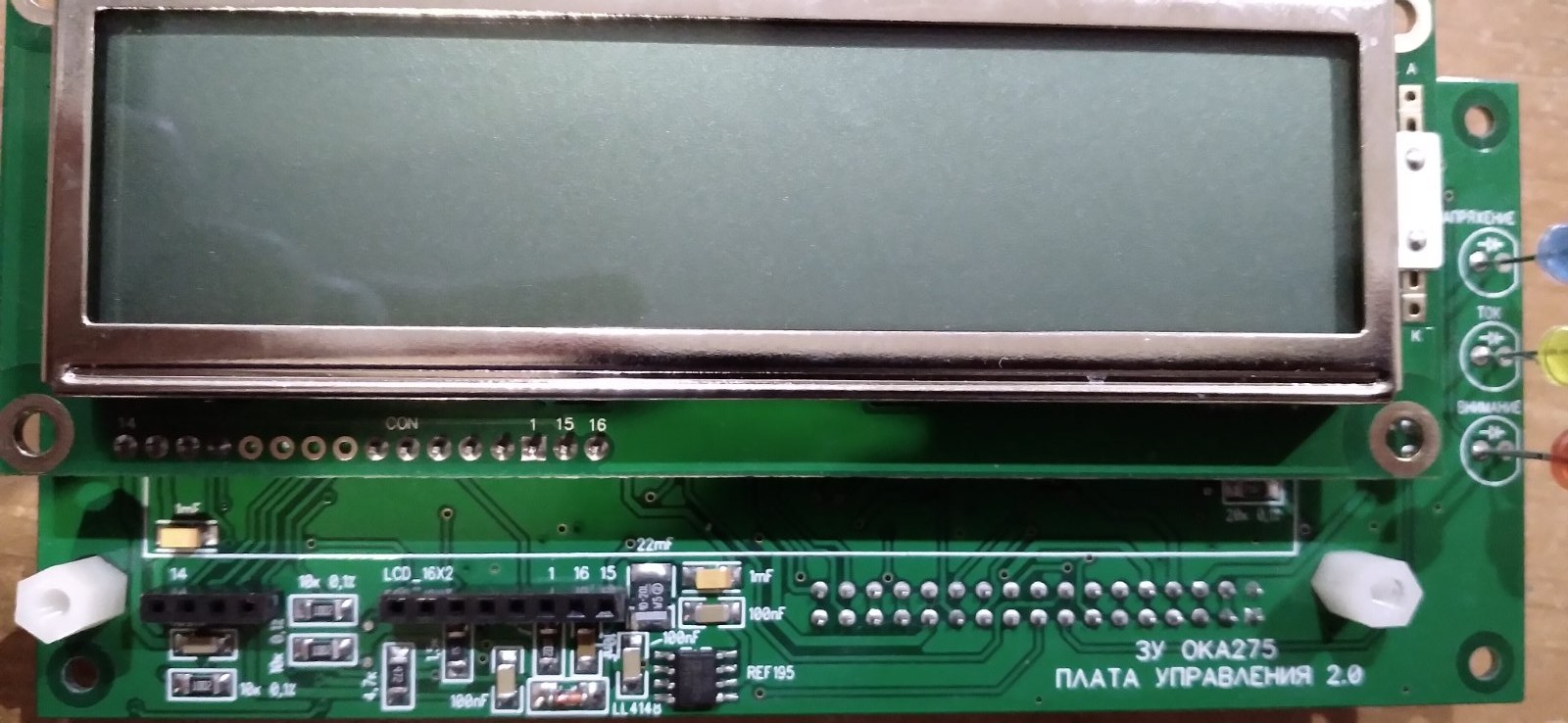

Не работает подсветка LCD1602_122x44mm.Начал разбираться вот что обнаружил.

Исправил.

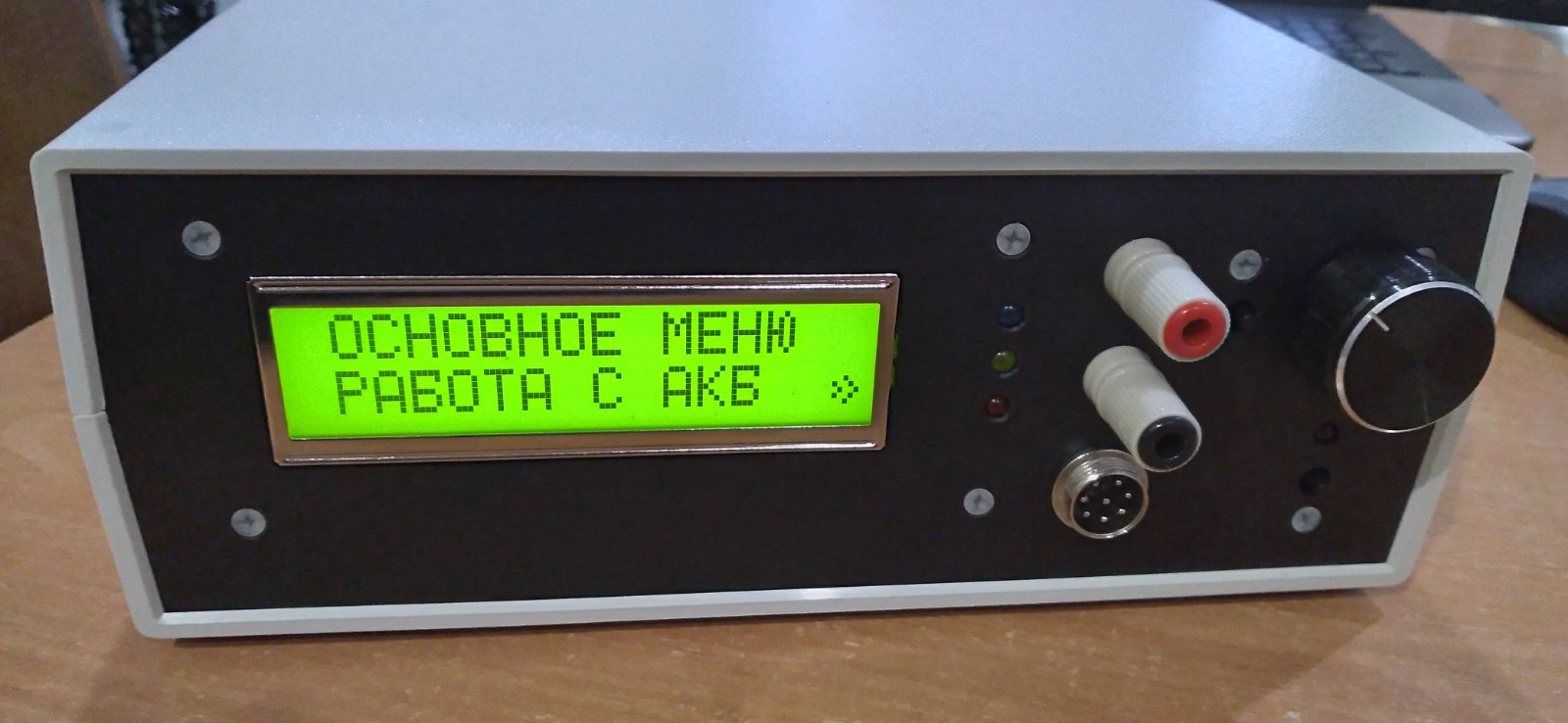

Нет, нельзя. Щас разобрался. Наверное до калибровки вольтметра когда делал VOLT TABLE то он его догнал до 31. Сейчас во всех режимах и при любых раскладах потолок 25. Все отлично перекалибровалось, собрал в кучу и в корпус. Осталось только разрядник еще и внешние щупы.
ЗЫ и винты под шестигранку на переднюю панель

Трансформатор перемотан на 40в, но с этим делителем больше 30 не дает.

Andi
Даже если трансформатор на 50 вольт, напряжение БП ограничивается дифусилителем вольтметра и при резисторах 2/10 кОм, макс. напряжение должно быть 25 вольт.

OLEG-82
А что с дисплеем было, вижу там деформацию какую то, про это речь?

lalov

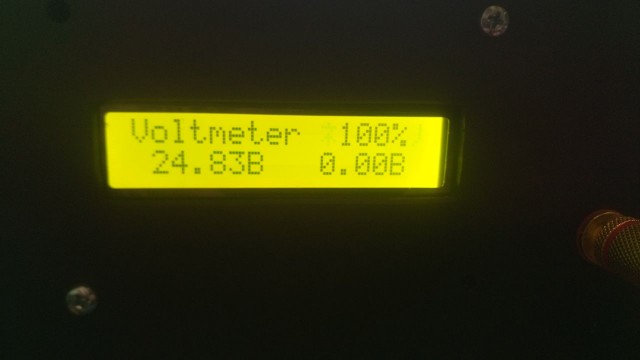

У меня 24,87 вольт. Тут все зависит от ОУ и от резисторов. Гнаться ровно за 25 вольтами, необязательно.
