Нет, вам нужен параллель. При чем, на сколько я понимаю, Motorolla.
Спасибо за ссылки!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да нет , это Вам спасибо. Буду пробовать , по результатам отпишусь...

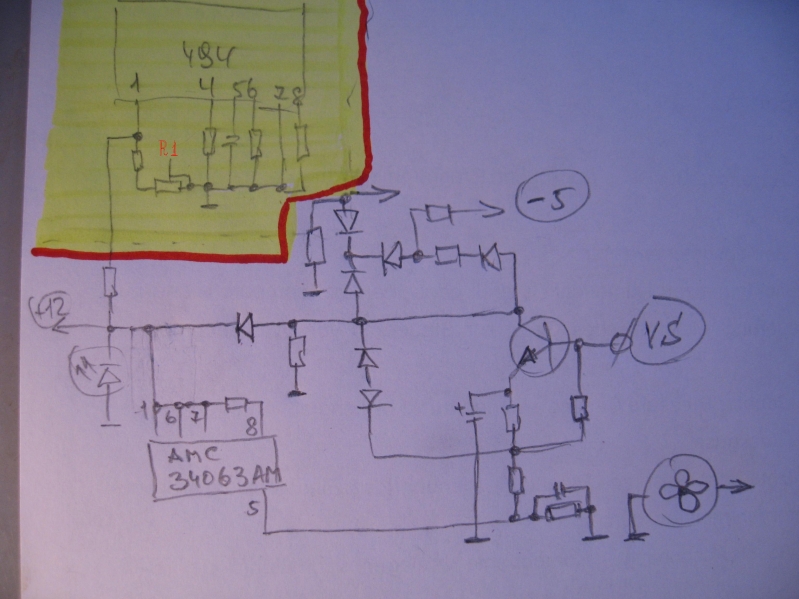

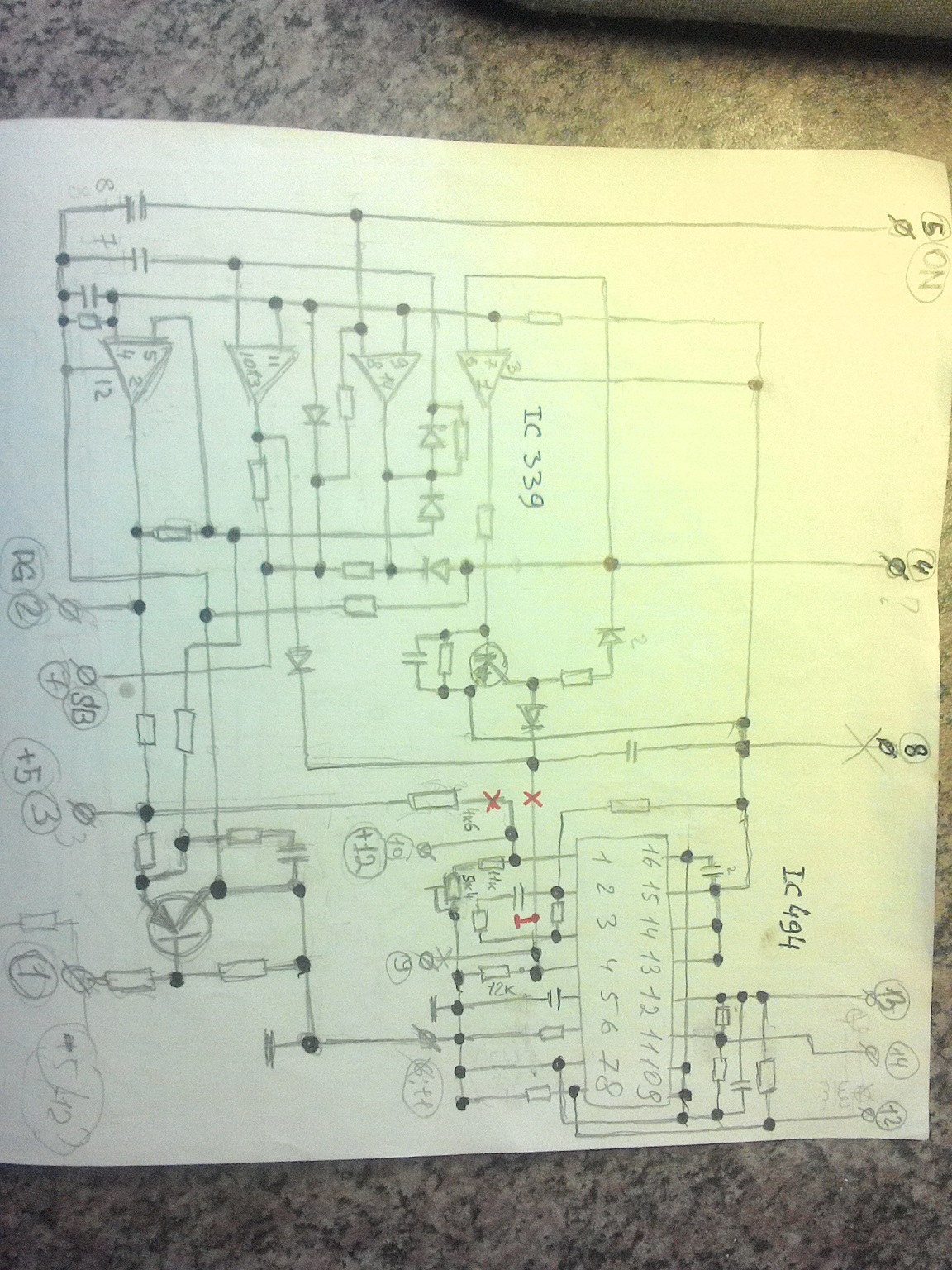

Прошу помощи в следующем вопросе: у меня много лет назад собран ИБП на базе источника TAGAN TG380-U01. В настоящее время на выходе утаановлено фиксированные 13,5В. Что надо переделать для использования по схеме версии 1.5 в ЗУ? Прилагаю часть схемы с IC494. Схемка ШИМа +IC339 собрана на отдельной плате. Номера контактов платы,идущие в БП подписаны в кружочках. Заранее благодарю.

nobilia7

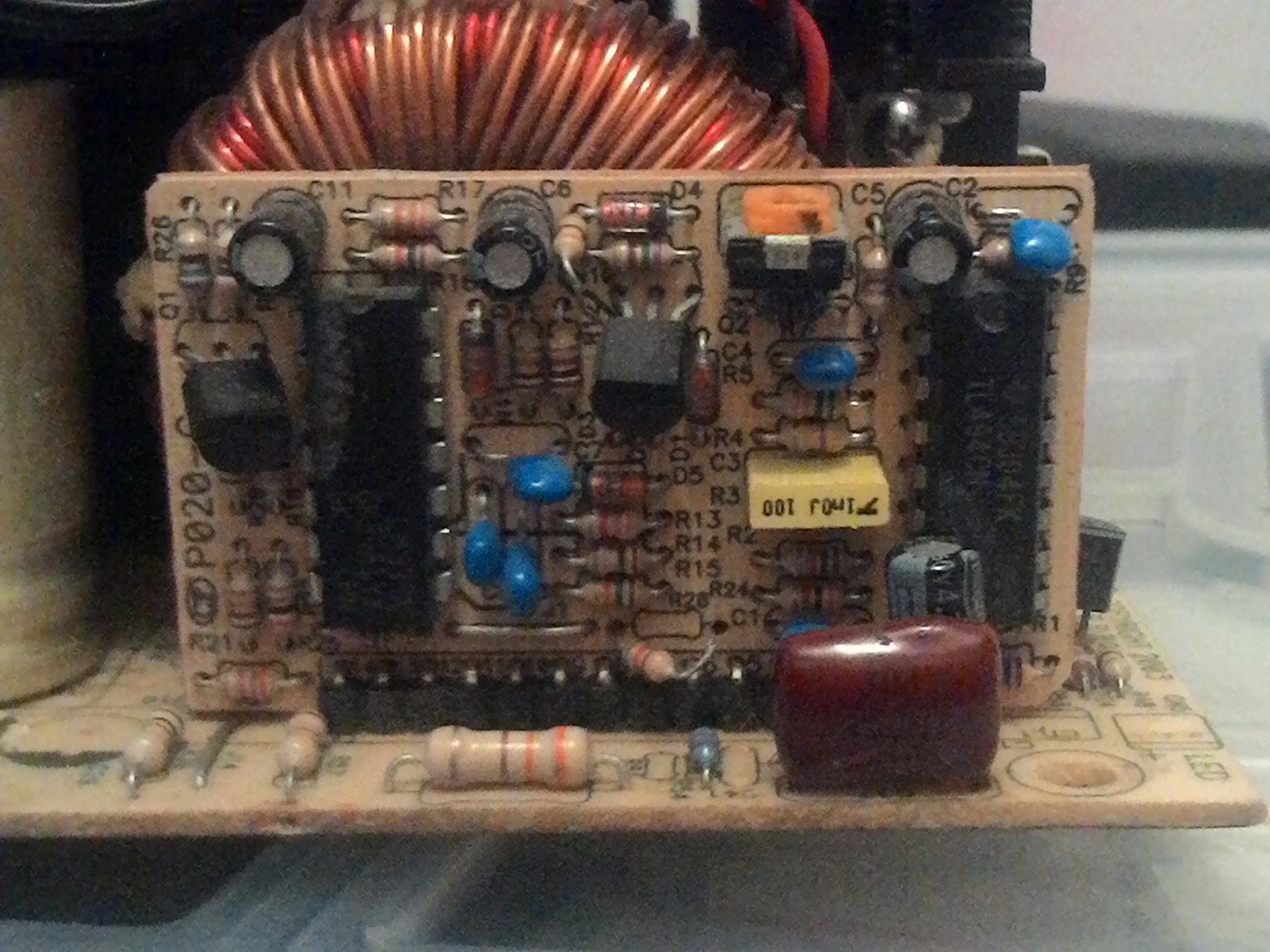

Вот так, но это не точно, так как не известна схема, куда вставлена эта плата.

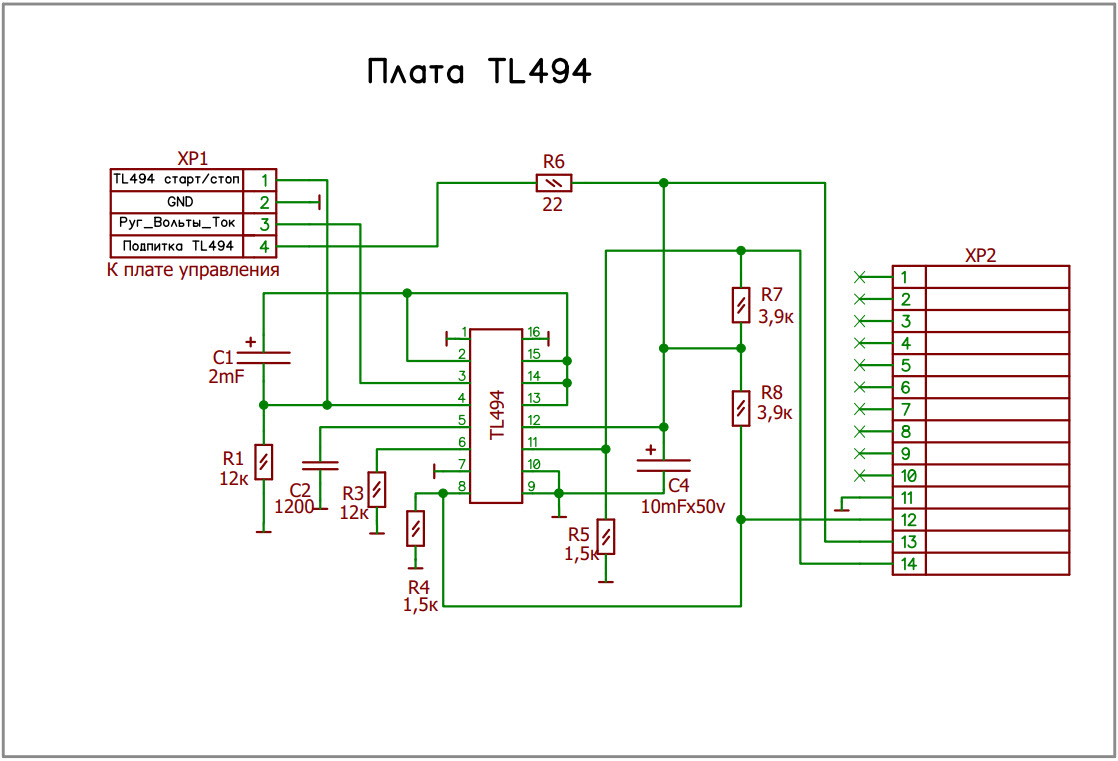

Сделать новую такую же плату, только по этой схеме и заменить ее на плате источника.
Это только для версии 1.5, для других вариантов, не подойдет!!

Вложения:

Плата TL494.zip [58.12 КБ] Скачиваний: 235

Плата TL494.rar [51.57 КБ] Скачиваний: 228

Спасибо, буду смотреть и сравнивать. Полную схему ИБП никогда не удавалось найти, есть очень похожие. Попробую прорисовать, Должны остаться черновики давнишние. А что касается 339, совсем удалять? И совсем лишаемся AFCP?

ДА, архив не открывается... никак...

Для извлечения архива нужна версия WinRar5
Добавил в исходное сообщение архив в zip

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо, теперь ПДФ открылся.

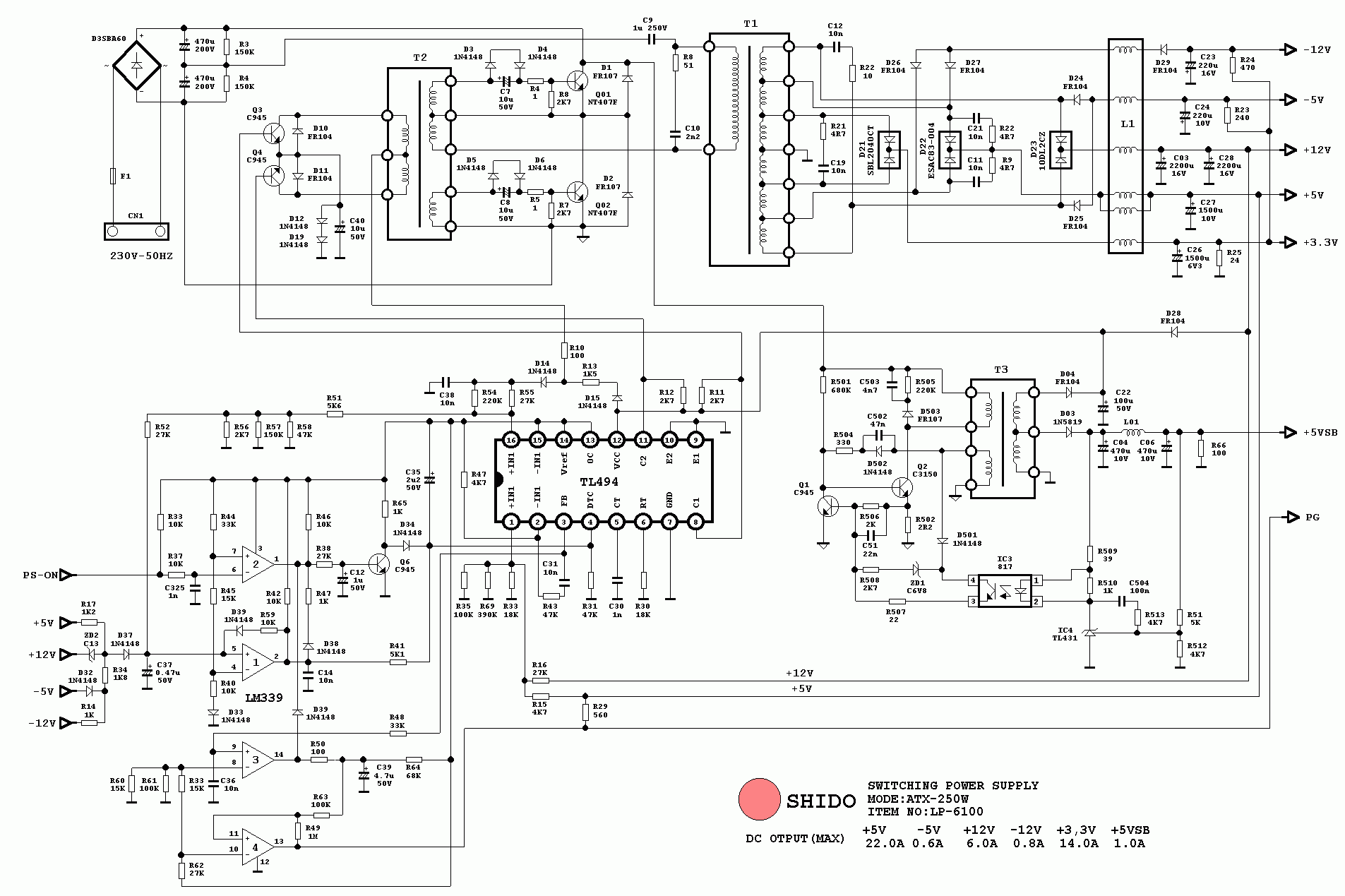

По ИБП, схема наиболее близка к Shido, только там нет AFCP. В схеме есть АМС34063. В принципе эта мс у меня отключена тк далее идет на выход +3,3В. Но на плате осталась вместе с обвязкой.
Делитель для 494 распаян на основной плате. Подстроечником выбирается диапазон регулировки прибл. 11,4-15,6В. Защита от короткого работает. Вот надо только хорошенько разобраться, чт совсем поудалять для работы в ЗУ.

Всем доброго дня!
На днях вернулось в родную гавань, после длительного путешествия по гаражам, зарядное устройство. Ну и как всегда бывает неисправное. Диагностика показала - вылетели ключи силового блока. Причины пока не выяснял. Силовой блок у меня сделанный по первоначальной схеме. Решил сделать новый блок питания по схеме варианта 1.4. Посмотрел как будь-то все подходит, но на всякий случай решил спросить можно-ли сделать такую замну.

_________________
После третьего протирания спиртом мой телефон попросил закусить.

tesanik
Плата Источника 1.4, полностью подходит к авторской схеме.

NuSen Спасибо.

_________________
После третьего протирания спиртом мой телефон попросил закусить.

Подскажите пожалуйста почему нет автовосстановления после отключения электроэнергии? ЗУ собрано на платах NuSen 1.5? других проблем нет!

Прошивка какая? Тут есть прошивки с отключенным режимом восстановления.

При включении на пишет 1.08 NC

1.08NC их там три штуки, возможно у вас не та.

Перепробовал все три прошивки восстановления нет! Куда копать?

гоги руставели
Копать нужно в сторону схемы контроля сетевого напряжения. Сигнал контроля поступает на 35 вывод Atmega32. Восстановление работы происходит только при заряде в автоматическом режиме.

На 35 вывод приходит 4.8 вольт!

гоги руставели
4,8В - сетевое напряжение в норме. 0В - нет сетевого напряжения. Транзистор оптрона нужно проверить. Или при авт. заряде АКБ отсоединить разъём с платы контроля питания на плату управления. На экране при этом будет информация о записи в память остановки работы ЗУ. В других режимах при отсоединении этого разъёма будет сообщение POWER OFF. Если этого не происходит, то наверно на линии 35 вывода МК всегда присутствует логическая 1.

Всем Здравствуйте! Решил собрать данное ЗУ, пока перечитываю форум, подскажите на какой странице перешли на ATMega32, а то все страницы буду читать очень долго?
