Как я понимаю, кварц на 16мгц так и не пригодится, может даже не разводить место под него?

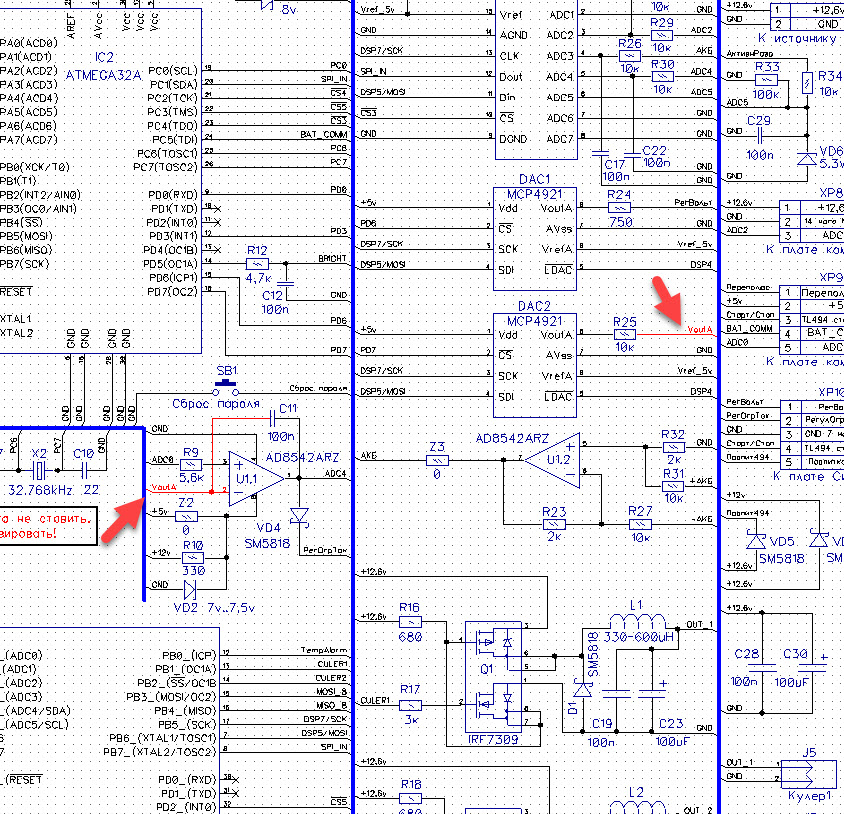

Можете также огласить список элементов, которые не используются сейчас в схеме (там что то речь про стабилитрон была, еще что то). Можно по нумерации из вашей схемы из архива на первой странице, если не трудно?

Собираюсь делать крайний вариант - пятый и хочу выкинуть все не нужное, чтобы уменьшить платы (кроме бп) и сделать ее менее 100*100 мм, с целью заказа в Китае за 2$ 10 штук. https://jlcpcb.com/quote.

Четвертый вариант полностью рабочий, но произошло странное. По этим причинам, выкладывать его не буду.

В каком CADe они принимают чертежи плат?

svg67
Зачем им файл платы? Им нужны герберы, как и всем производителям печатных плат.

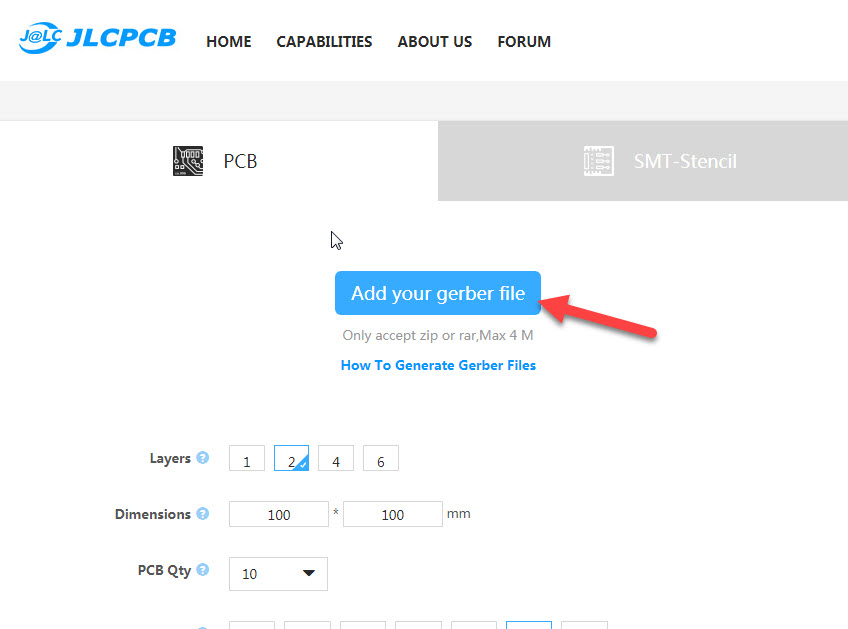

Там даже кнопочка синяя, нажимая на нее, нужно выбрать архив с герберами..

Всем привет!

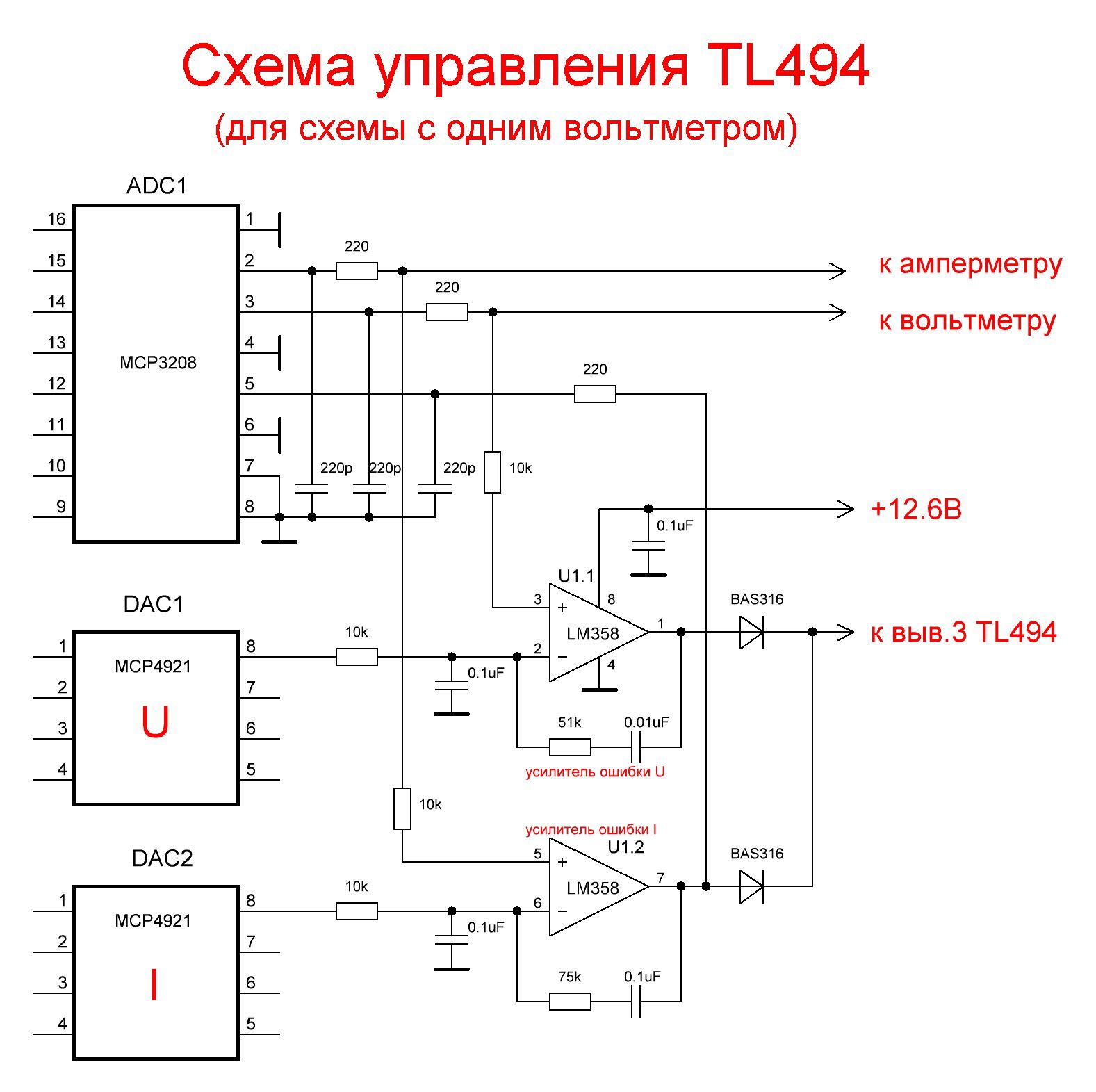

Сразу говорю, что речь пойдёт об устройстве со схемой с одним вольтметром! (ранее выкладывал)
Решил отказаться от регулировки напряжения, используя встроенный ОУ в TL494. Встроенные ОУ в микросхему можно использовать для защиты или отключить совсем. Стабилизация тока и напряжения выполнена на внешнем ОУ LM358. Управление TL494 происходит по 3 выводу микросхемы. После калибровки таблицы напряжений минимальное значение теперь 0,1В! Думаю если была бы калибровка "0В" в ручном режиме, а затем вся таблица от этой точки, то БП работал от 0В. А так идёт округление начала до 0,1В, хотя перед таблицей на дисплее значение 0В. Работает схема хорошо никаких писков и звонов БП нет. Портят немного цифровые стабилизаторы и корректоры просадки на больших (более 7А) токах. Видно по мультиметру, как DAC1 на выходе немного повышает опорное напряжение для компенсации просадки в проводах даже со значением "1" в итоге имеем погрешность напряжения на выходе устройства при токе более 7А около 0.02-0.03В.


Последний раз редактировалось pereborka 09 ноя 2018, 16:20, всего редактировалось 1 раз.

pereborka
А что со 2 выводом TL494?

NuSen
Он больше не участвует в регулировке. 1 вывод на землю, а 2 вывод соединить с 14 выводом. Элементы R1, R3, R4, C3 в обвязке TL494 не нужны. (схема Алексея)

pereborka
Не понял что с 1 выводом, почему на землю, на него же идет с операционика? А, все понял, с операционика идет на 3 вывод LM358.

BAS316 чем заменить?

NuSen
BAS316 можно заменить на SM5818, как у Алексея в схеме.

У DAC2 это соединение остается?

Да, уже не пригодится и это 99.9%



да, не используется цепочка по 6й ножке МСР3208.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

oka275
Спасибо.
Как я правильно понял, не используется активность разрядника? Значит эту цепь можно удалить и из самого разрядника?

oka275

А ведь можно сделать по этой ноге измерение тока разрядника (с применением ОУ на каждом низкоомном резисторе), а шунт основной отдать только на измерение тока заряда и ещё стабилизацию по току прикрутить к разряднику. Но это будет уже другое и более сложное устройство.

заканчиваю сборку очередного ЗУ,
хочу выразить благодарность Алексею, он смог объединить множество людей вокруг своего проекта,
Так же спасибо Вячеславу за печатные платы отличного качества,.
первичное включение показало что все работает, дальше будет процесс отладки и калибровки. ( необходимо еще найти виновника писков и сверчков с силовом блоке питания)

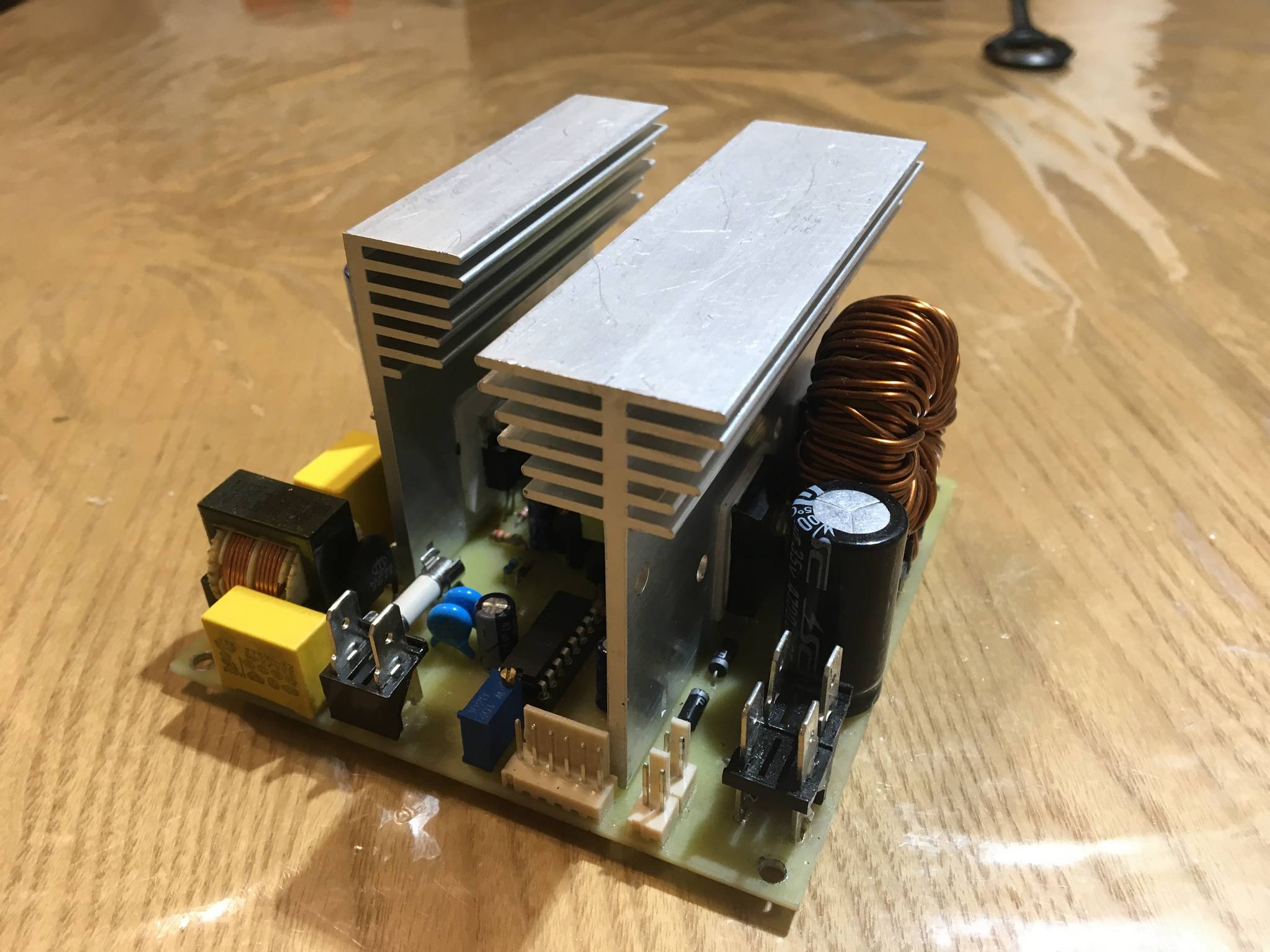

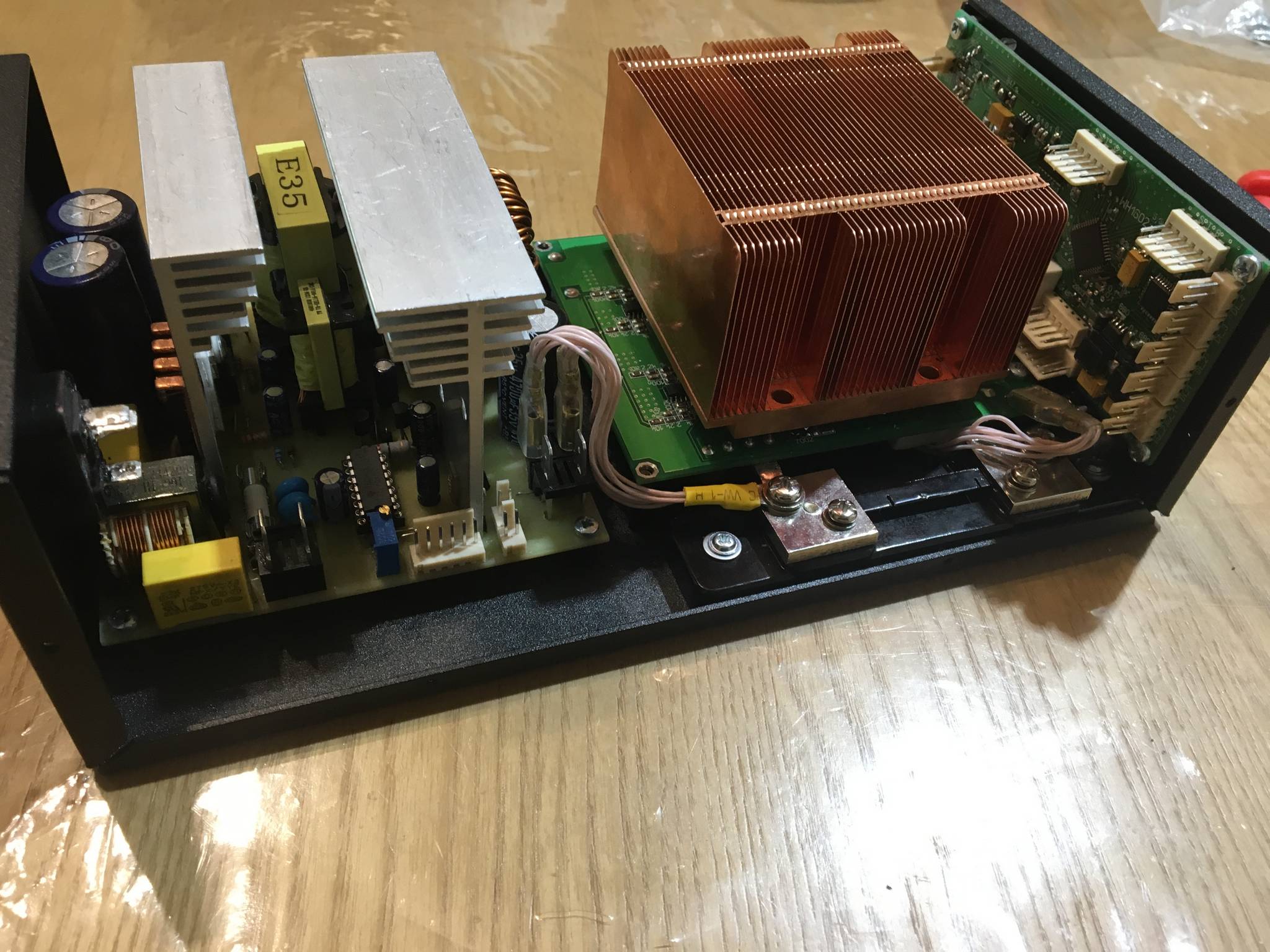

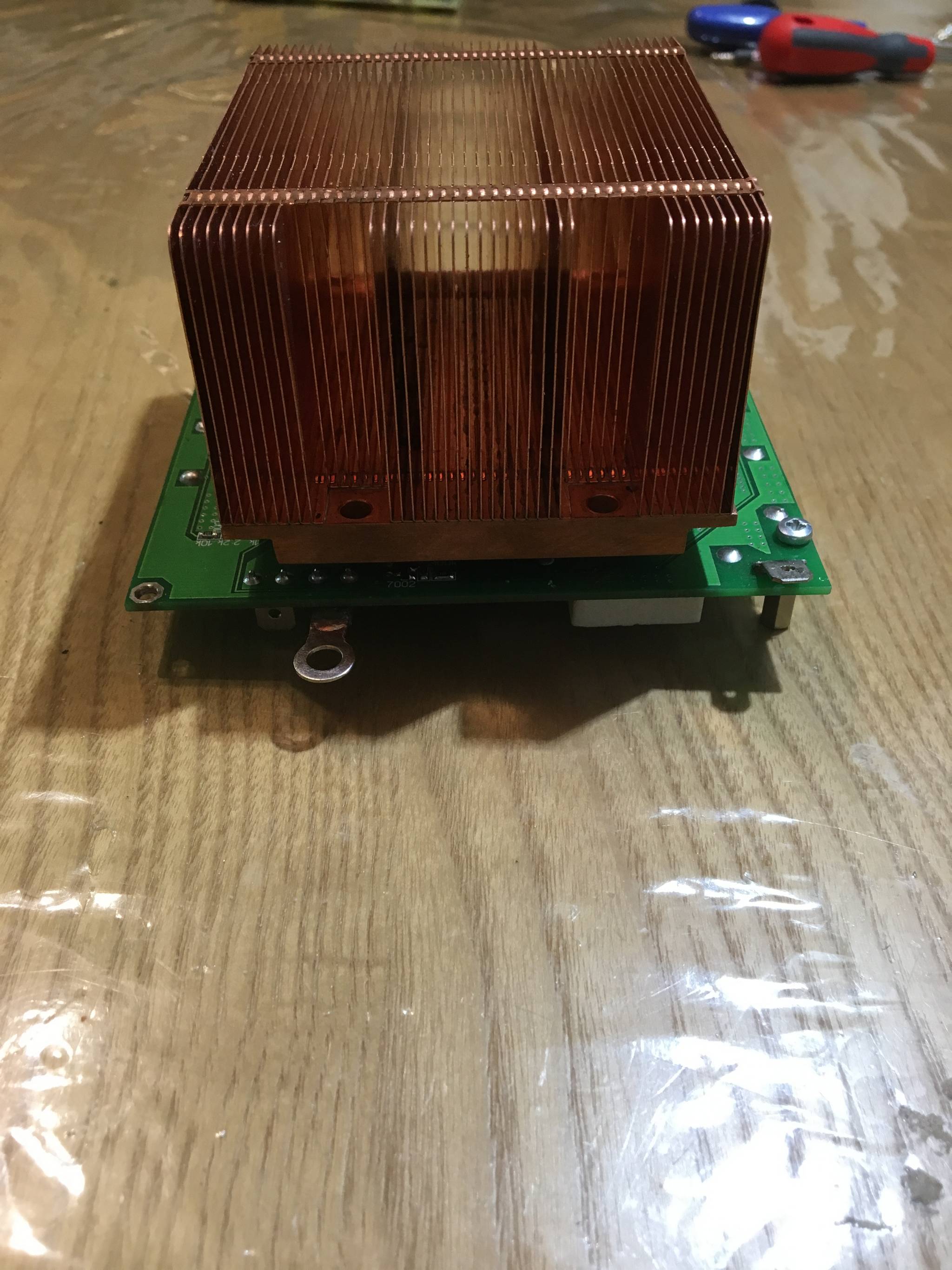

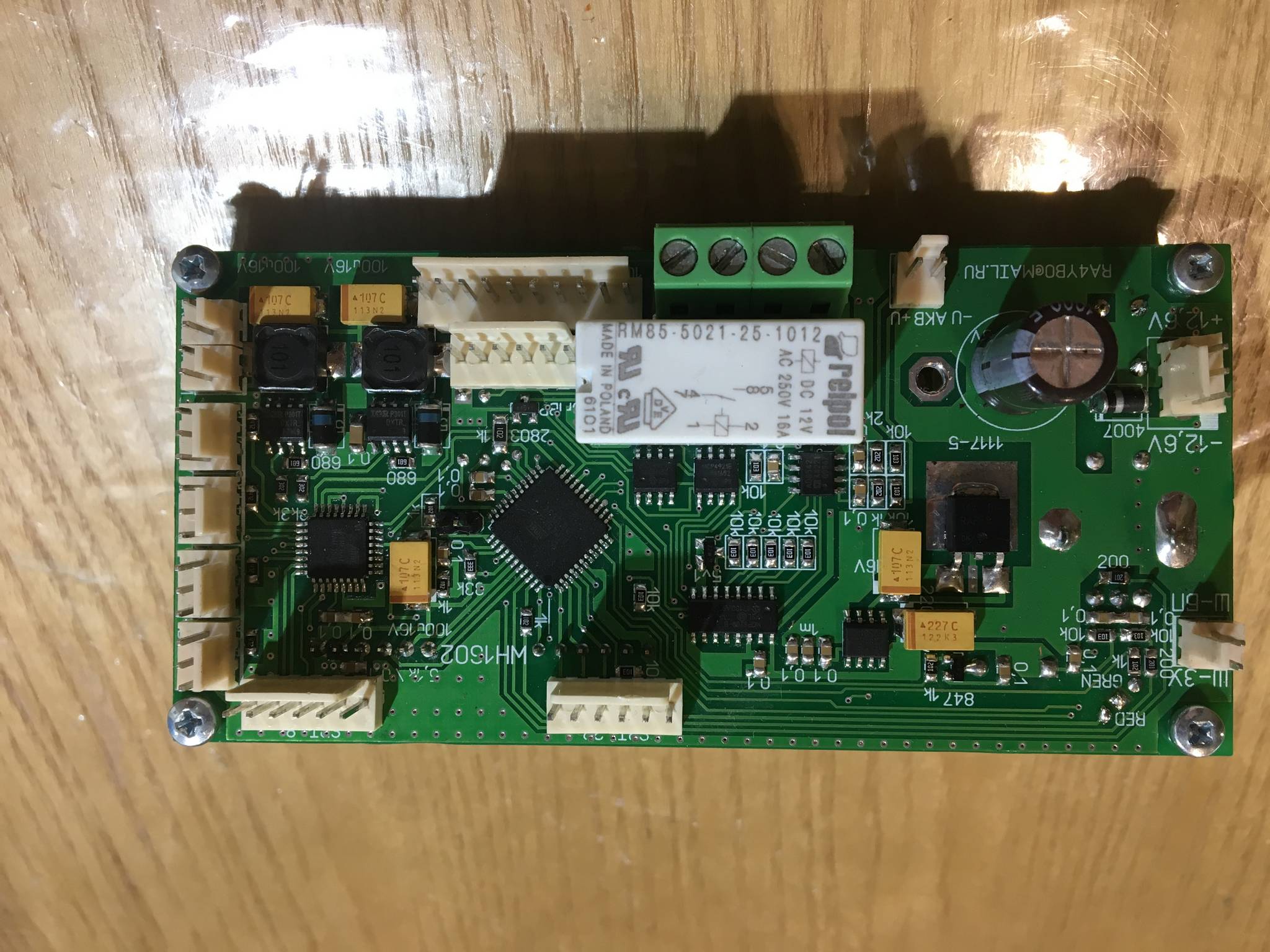

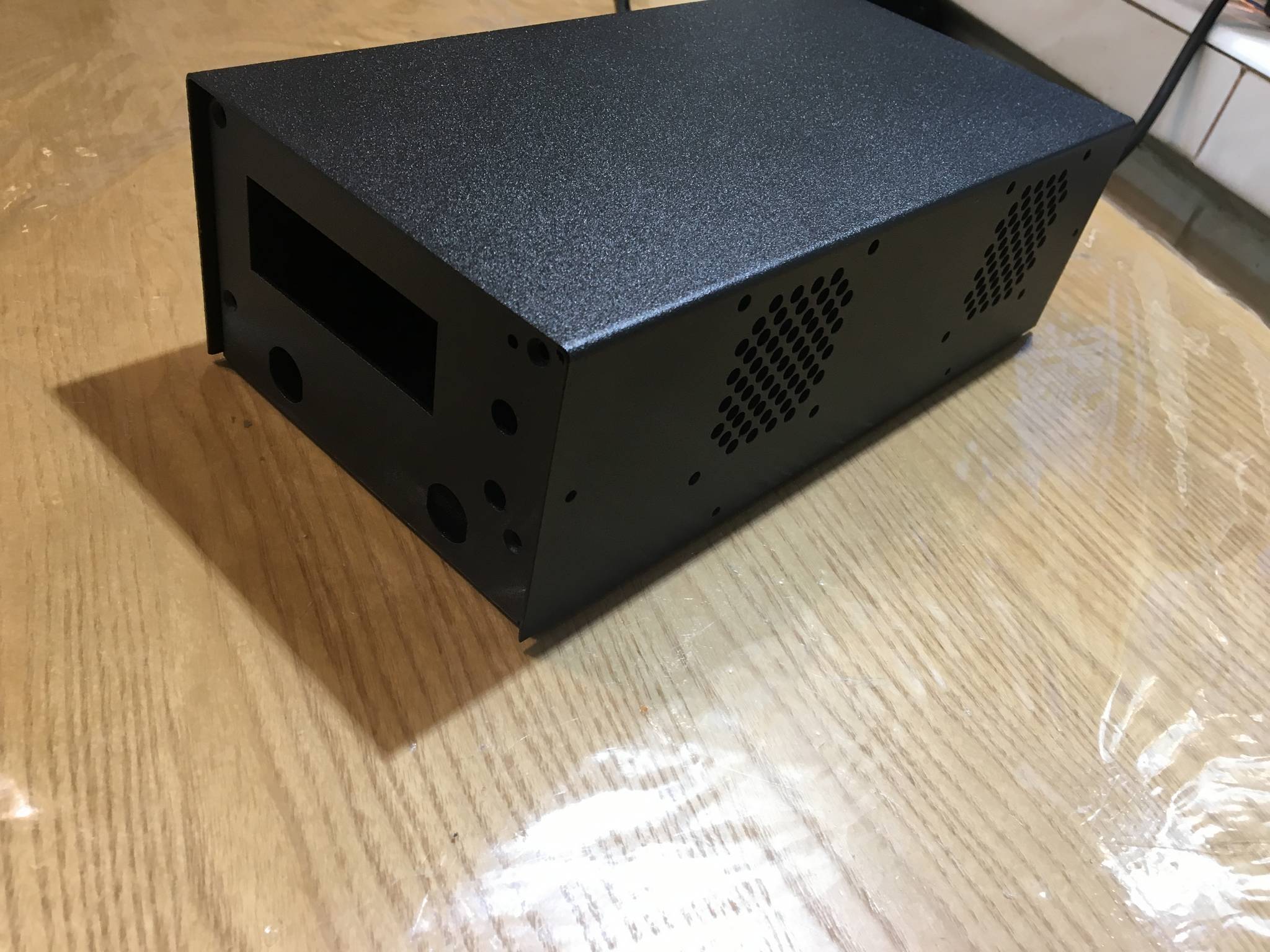

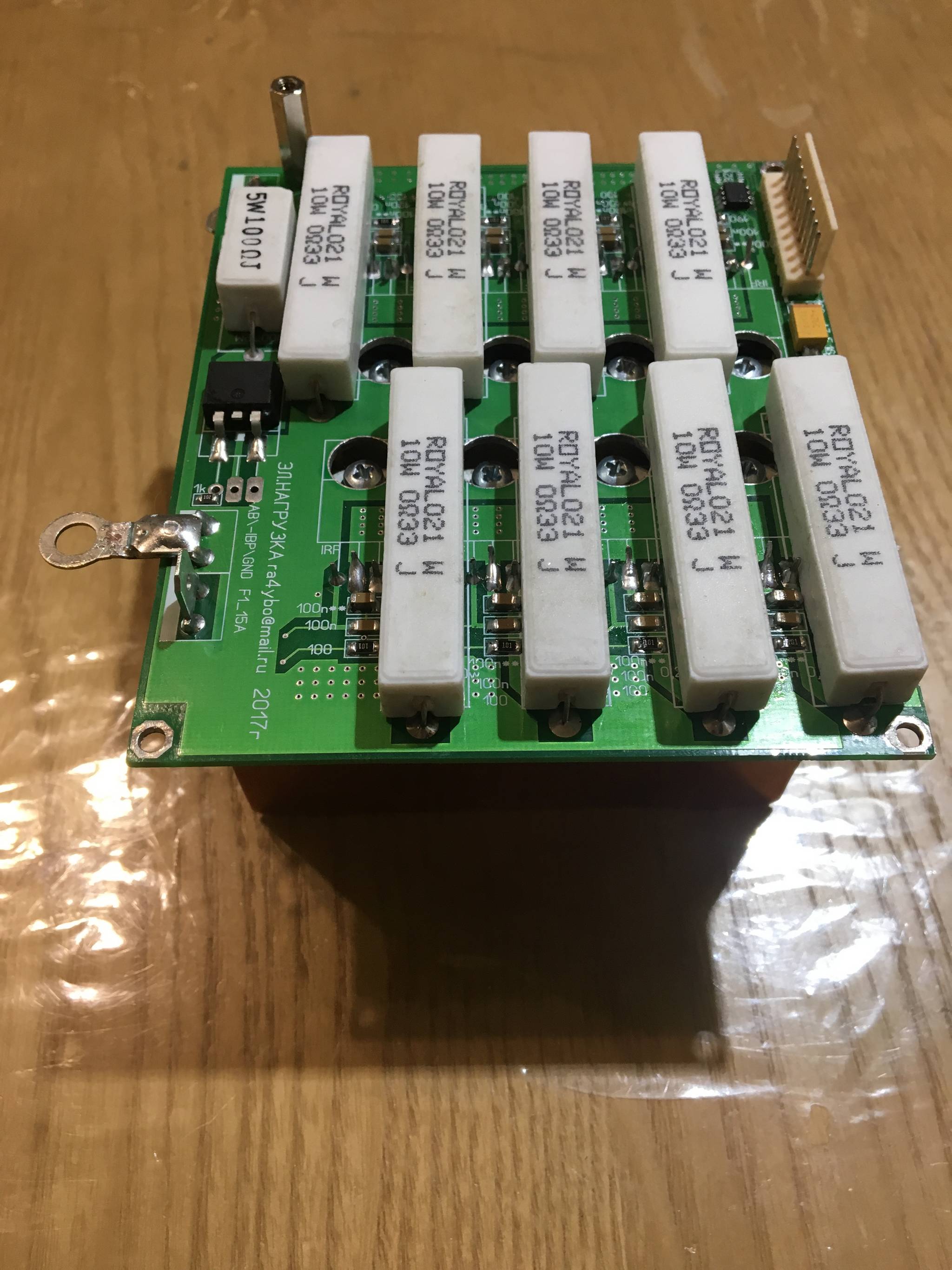

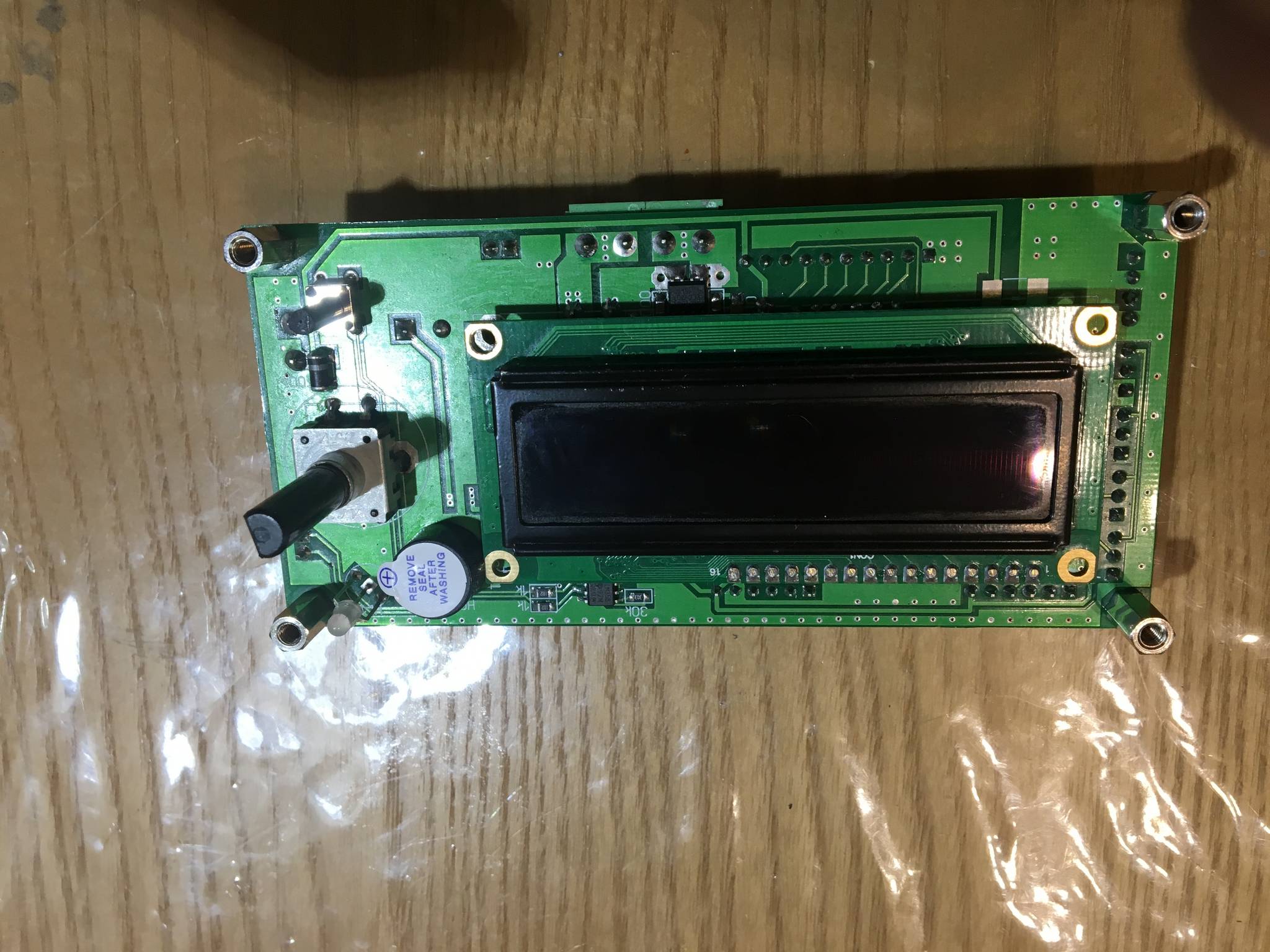

покажу несколько фото еще не завершившегося до конца проекта.

vitix
По поводу сверчков. Попробуй заменить конденсатор между 2 и 3 ногой TL494 на больший. У меня пропал сверчок при емкости этого конденсатора 0,47 мкф.

Вряд ли когда это будет задействовано. Но неисповедимы пути Господни, а у вас этой цепочки не будет. Не так она и много места занимает.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей, если тут этой цепи нет, то уже и не надо, работает же без нее.
Завершить проект и оставить его в покое. А задуманное, если появится желание, реализовать на другом МК в другом проекте ЗУ. Это наверно самое правильное решение.

Так и будет скорее всего, но я абсолютно ни в чем не уверен до конца

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Я завершил 4 вариант, подрихтую печатку и скоро опубликую. Работает все, скажем так, "хорошо+".
Но будет 5 вариант, по мотивам доработок pereborka, так сказать на желающих.
Тоже опубликую.

oka275
Убрав резисторы по 100кОм идущие на 2 ногу TL494, напряжение на выходе БП снизилось до 0,02 вольта.
Отсутствие этих резисторов, на работу ЗУ ни как не влияет.
