Ока в Новосибирске

Поздравляю!! Что тут еще сказать!?

Добрый день,Алексей и все форумчане.Поздравляю вас,Алексей,с чистовой сборкой для себя.А то,как то не серьезно,все как в той поговорке,сапожник и без сапог.Тоже собрал все платы на чистовую и вот уже,как пару дней монтирую все в корпус.Ну,тут все намного проще,с огромным терпением закрепляю один блок и потом нервно курю минут десять и,снова за работу.Сегодня вечером,после работы,буду заниматься лицевой панелью.Как бы ни было,но дела потихоньку продвигаются вперед.

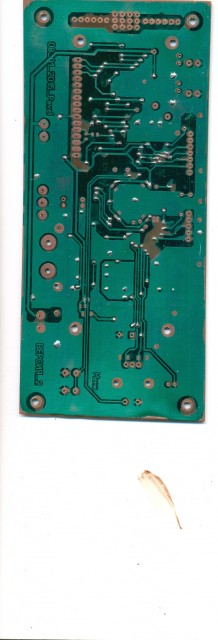

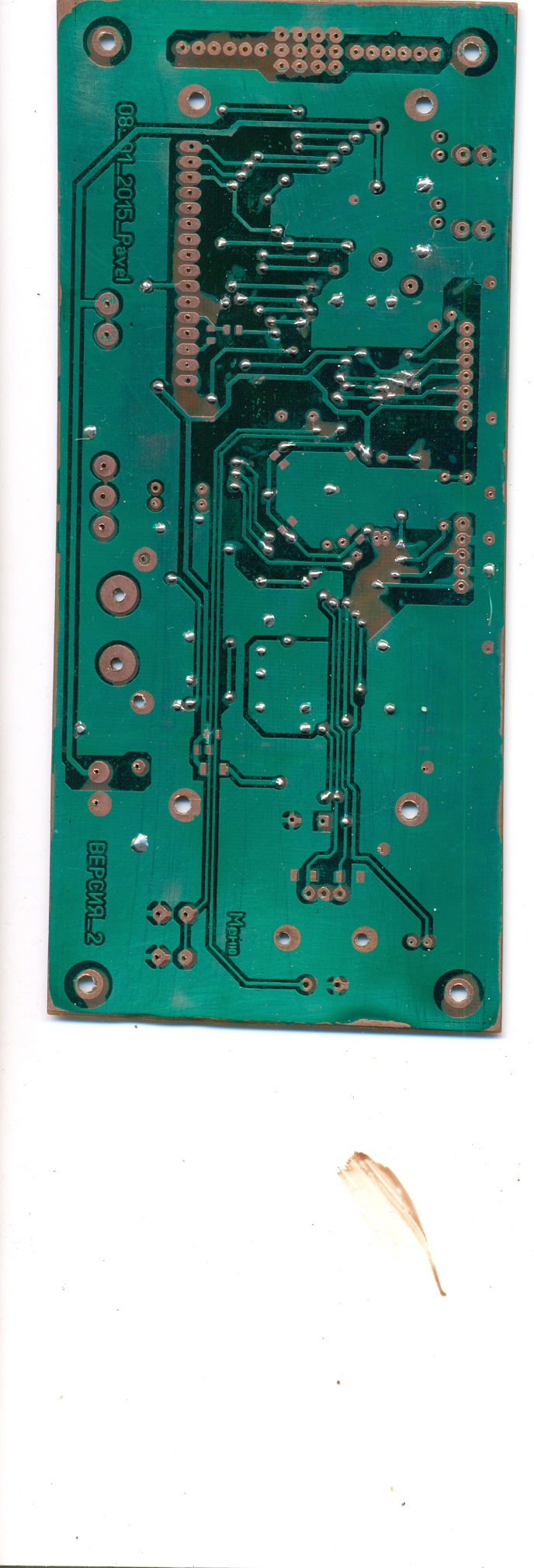

oka275, восхищаюсь!!! Скажите, плату сами делали? Я использую двухкомпонентную китайскую маску, но у меня ни разу не было такого результата. Вот моя плата (тоже по разводке Павла)

MihaM А что вам не нравится в вашей плате? Вроде сделано все достойно.Тем боле,вы сравниваете свою плату изготовленную в домашних условиях,с платой изготовленной в заводских условиях.Не равноценное сравнение.

Если присмотреться, то видны участки без покрытия, не пойму почему в некоторых местах маска просто не прилипает. Перед нанесением тройная обработка: промывание моющим, обезжиривание спиртом и потом ацетоном. Всеравно результат один. На маленьких платах - лучший результат.

MihaM Когда наносите маску на плату,нужно чтобы трафаретная сетка не лежала на плате,а находилась на расстоянии 1 мм от платы.

Добрый день Алексей. Вчера вечером гонял зарядкой аккумулятор на 7 А (от бесперебойки) в режиме авто зарядки. И тут мне срочно понадобился блок питания, выключил зарядку зашол в режим блока питания подал нагрузку а показания амперметра по нулях. Хотя регулировка ампеража не отображалась на дисплее, она всё таки работала. После выключения блока питания я снова включил все нормализовалось. Проверил снова, захожу в режим авто зарядки аккумулятора начинаю заряжать, выключаю перехожу в режим блока питания и снова тоже самое. Что это может быть? Каким способом это можно поправить?

Не знаю что это может быть такое. Версию прошивки Вы не указали, потому вообще сказать ничего не могу. Если вливали новую, то делали ли сброс EEPROM? Читаете ли файл "Последние изменения.txt" (он же "history.txt")? Именно там указывается надо ли делать сброс при вливании той или иной прошивки. Если написано, что сброс обязательный, но ЕЕПРОМ при этом не сбросить, то подобные глюки вполне реальны.

В общем, у меня все работает корректно. В доказательство, видео:

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Заливал самую последнюю прошивку которая на сайте. Сброс ЕЕПРОМ делал. Попробую ещё раз все сбросить, перепрошить, откалибровать и тогда отпишусь.

Если не получится ничего, то неплохо бы видео посмотреть.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Тоесть навесу, при втирании маски сетка должна после ракеля возвращаться вверх. Я правильно понял? А как вы Сергей экпонируете слой маски? Конкретно, размещаете пленку с рисунком?

Увы видео не успел заснять. Полное стирание кристала потом прошивка и калибровка помогла. БАГ пропал!
Спасибо большое!!! Вам Алексей за столь быстрый ответ, так мало того Вы ещё и видео засняли. Вам респект и уважуха

Как только закончу впихивать все это добро в новенький корпус (старый от блока питания не устраивает). Обязательно выложу то что у меня получилось.

Да не за что
PS. Это я еще медленно, потому как снимал камерой. По скольку она новая, то еще не отработал технологию скачивания, редактирования и выкладки. Еще пришлось ролики склеивать.. А со смартфона было бы быстрее в разы, потому как там выкладка видео делается одной кнопкой.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А не проще ввести проверку версии в EEPROM? При старте если версия прошивки и значение в EEPROM не совпадают, то стереть его и перейти к калибровкам.

Воистину все гениальное - просто. Но видать я сильно сложно мыслю, что до такой простоты не смог самостоятельно догадаться. Стыдно.

PS. Будет прикручено к прошивке в ближайшей версии.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

И маленький вопросик по поводу разрядника. Если я правильно понял схему, разрядник цепляется параллельно силовой платы питания. Но тут маленькая проблема, как только подключить аккумулятор на разряд или в режиме настройки разрядника на амперметре уже присутствует разряд в 0,02А. Хотя сам разрядник выкручен в 0 А. Транзисторы закрыты. Я так подозреваю что эту нагрузку может давать сама плата блока питания, так как она ни чем не отвязана от обратного тока идущего от разряжаемого аккумулятора.

Если плата БП приведена в соответствие с требованием по переделке, то она НИКАК не может влиять на разряд. Почему? Потому, что НЕ ЧЕМ. Нагрузочный резистор 100ом 5вт отключен полевиком, электролит.конденсатор не может давать такой ток, а диодная сборка не может пропускать ток в обратном направлении. Смотрите, может Вы пропустили штатный нагрузочный резистор по каналу 12в?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Сам увидел такое в одном проекте и применил у себя, правда вместо версии используется расчёт CRC32 перед записью (выключением) и проверка при старте структуры данных.

MihaM Да,вы правильно поняли,после проведения ракеля сетка должна возвращаться в верх и сетка должна быть хорошо натянутой,чтобы,при вождении ракелем сетка не елозила по плате.После того,как просушиваю маску при температуре 70-80 градусов до состояния когда маска перестает липнуть к пальцу,а это как правило происходит минут через 30-40,только после этого накладываю фотошаблон напечатанный на струйном принтере и засвечиваю на протяжении 10-12 минут.После этого проявляю,потом промываю плату и после этого ложу дубить маску при температуре 140-160 градусов на протяжении 15-20 минут.Вот и вся процедура.
