И я поддержу идею о, практически, законченном устройстве. Можно бесконечно придумывать и совершенствовать существующее но в нем всегда будут какие-то ограничения - то памяти мало, то частота не та, то плату резать. Думаю, стоит в этом проекте доделать, что возможно, взять из него лучшее и, добавив к нему, что можно придумать, родить новый аппарат.

О... А я только собрался детали заказывать... Что же, ждем решения Алексея. Его слово-то точно крайним будет. Ну а так, я конечно развитие и улучшение аппарата, короче за любой кипишь, кроме голодовки.

P.S. Я так легко об этом говорю, потому что еще даже печатную плату не делал и недостающие детали не покупал.

Но и эту точку зрения тоже поддерживаю:

Нет предела совершенству, Надо поставить точку и потом двигаться дальше.

Может пригодится, зарядка IMAX B6

https://www.drive2.ru/l/1329326/

Смотрите раздел "ЧАВО" на первой странице, второй пост. Для кого я его создал и веду до сих пор, дополняя вопросами? Все эти прошивки ТРЕБУЮТ СБРОСА EEPROM.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Точку можно поставить. В любом месте. Предложения. А будет ли. Это. Предложение. Законченным.


и может быть получется освободится от Атмега8 который только управляет вентиляцией если будет целесообразным так как порты шим свободные присутствуют

на счет Атмега8 поспешил,здесь же еще измерение температуры 4 датчиков, а это потеря время в цикллах

Можно поставить на голосование, я за этот проект. (хотелки можно сделать в следующем).

Я - как народ. Но народ против, значит тому и быть. Нашим легче ))



У меня, между минусом ЦАПа и минусом TL494 идет отдельный толстый провод массы. Думаю, он выручит во многом, всем советую кинуть такой доп.проводок на всякий пожарный. В остальном на какие то шумы начихать, если они никак не будут влиять на работу устройства.


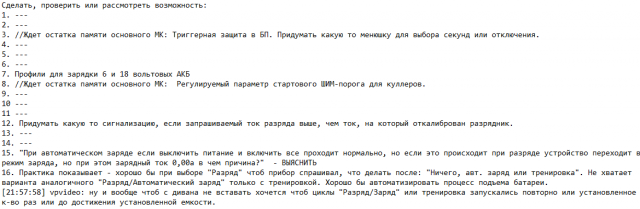

В "Си" МК меняется по счету раз. Загвоздка может быть только в разном количестве таймеров, в наличии нужного предделителя частоты в них, количестве 16ти битных таймеров, количестве возможных ШИМ-каналов, возможности подключить часовой кварц на один из таймеров, возможности использовать разные аппаратные примочки и отсутствие пересечения портов (в некоторых МК с малым количеством ног можно использовать, например, или только ADC, или аппаратный ШИМ, но обязательно по раздельности, ибо порт один). Атмега644 практически близнец Атмега32, с таким же набором таймеров и цоколевкой. И действительно переезд бы мог заключаться только в замене МК для спокойного завершения проекта, без ногтегрыза "хватит ли памяти". Но раз народ против, то будем пытаться завершить проект с этим количеством памяти. На сколько хватит - там и кончим.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Павел не нужно расстраиваться. Заказывайте детали, делайте плату, собирайте устройство.
Оно и в данном виде ОЧЕНЬ ДОСТОЙНОЕ !!!
И если Вы не какой нибудь "французский гурман питающийся устрицами" , то его функционал устроит 90 если не 98% Ваших потребностей.

Алексей спасибо, EEPROM сбросил но возможность выбора датчика тока в меню не появилась. Или я туплю и не вижу этот пункт в меню или устройство не видит датчик и поэтому не появляется возможность его выбора. У MCP3208 первая нога на земле, на второй 2,53v. MCP3208 заменил, результата нет. Что посоветуете?

Виталий, как работают вольтметры?
Выбор датчиков производится при первом входе в режим калибровки амперметра. Не пройти это меню просто не сможете. Выбор датчиков через меню "Настройки - Датчик тока" (на ~7:00) был на этом видео https://www.youtube.com/watch?v=fsOu4I2jWgg , но потом я усомнился в необходимости выбора датчика именно ЭТОМ меню, а потом разумеется удалил эту настройку оттуда вообще.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Для начала посоветовал бы слезть с CAVR (это не чистый GCC) на чистый GCC (WinAVR, Eclipse). Для примера один и тот же проект:
CAVR - Program size: 1274 words (2548 bytes), 7,8% of FLASH;
GCC (Eclipse) - Program: 2078 bytes (6.3% Full)
проект мелкий, разнича почти в 500 байт!!!
Изменить правда прийдётся всё что связано со считыванием и записью EEPROM и FLASH, да и это когда разобраться как менять, на несколько часов работы.

+1

Картина следующая: Работа с АКБ - error 30, Блок питания error - 30, Калибровка амперметра - Датчик не найден, Калибровка вольтметров - пускает в настройки, калибровка корректоров - пускает в настройки, калибровка табл. напряжений - ошибка напр. выше 3 вольт, калибровка огр. тока - error 30, калибровка разрядника - error 30. Силовая часть и разрядник у меня не подключены. Может датчик тока кривой и попробовать заменить его?

Виталий, стоп стоп. Я спрашивал только как ведут себя вольтметры? Судя по всему они постоянно показывают одно и тоже, при чем максимальные значения. Войдите в меню "Калибровка вольтметров" и скажите. Если так, то скажите - регулируется ли РЕАЛЬНО напряжение на блоке питания в той же самой меню калибровки вольтметров? Для этого надо зайти в калибровку вольтметров, встать мультиметром на выход ИБП и покрутить энкодер, меняя выходную мощность в процентах. Если регулируется, то с шиной SPI, а так же с опорным напряжением порядок. Проблема с MCP3208! Добьетесь нормальной работы вольтметров - заработает и амперметр, и датчик найдется. Смотрите есть ли на ней все напряжения, какое напряжение на 10й ножке, 14й ножке, 15, 16й.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

MCP3208: 10 - 300mV, 14 - 0, 15 - 5V, 16 - 4,99V. Калибровка вольтметров 000%, <30,29В>, <25,26В>. Напряжение на ИБП померить не могу т.к. силовая часть не подключена, пытаюсь запустить только плату управления или в этом вся и проблема?

нет, проблема не в "силе", просто тем самым косвенно могли бы проверить работает ли шина SPI.
На 10й ножке не должно быть такое низкое напряжение! Там идут короткие импульсы около нуля вольт, но все остальное время там должно быть около 5В Смотрите доходит ли сигнал CS3 от МК и какое напряжение на порту "РС4" АТмега32 (23 ножка для корпуса TQFP). Ответ в студию, я где то рядом.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Согласен на все 100%.

На 23 (PC4) ноге тоже 300mV, по линии до CS MP3208 обрыва нету, короткого и сопли тоже нету. Выпаял MP3208, думал на ней возможна просадка с 5V до 300mV, но нет. На PC4 теперь 23mV.

На этих портах еще висит JTAG и эта возможность отключается фьюзами. Вы точно их правильно выставили??? Они могут "перебивать" команды прошивки, если сказать по-простому. В противном случае какая то проблема с МК, потому как на порту РС4 должно быть напряжение, близкое к +5В. Напряжение на этой цепи лучше измерять, выйдя при этом изо всех режимов.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

ww2000 У вас просадка идет по питанию Vref_5V,правильно вас понял? Если понял вас правильно,то,начем у вас собрана цепь питания Vref_5V?
