1 - 5.05
2 - 5.04
3 - 5.04
4 - 2.53 (режим БП без нагрузки)
5 - 2.53
6 - 2.52-2.53 скачет на 2й ноге MCP3208

Но реле то было включенным в это время?

Спасибо за данные! я надеялся увидеть в них ответ на свой вопрос, но ничерта не увидел.
Кстати, с такой калибровкой тока где более точно показывает амперметр - до 5А или после 5А?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А нагрузку при этом давали??? Суть корректора - компенсировать изменение показаний вольтметров при подключенной нагрузке. Чем больше нагрузка - тем больше вольтметр врет. Корректор компенсирует этот момент, используя для своей работы текущие показания тока. Если тока нет, то и корректор не работает (ручку энкодера хоть закрутись - реакции не будет, но МНОЖИТЕЛЬ РЕАЛЬНО БУДЕТ ИЗМЕНЯТЬСЯ, и при появлении тока в будущем начнет работать).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да, всё нормально я действительно про нагрузку забыл данные в таблице заполнил, извините за невнимательность

Прошивка10.01.2015, проблем с калибровкой амперметра нет (амперметр позволял себя калибровать только 1 раз после сброса EEPROM). Разбираюсь со своим гигантским множителем на амперметре. Огромное спасибо Алексею за оперативность.

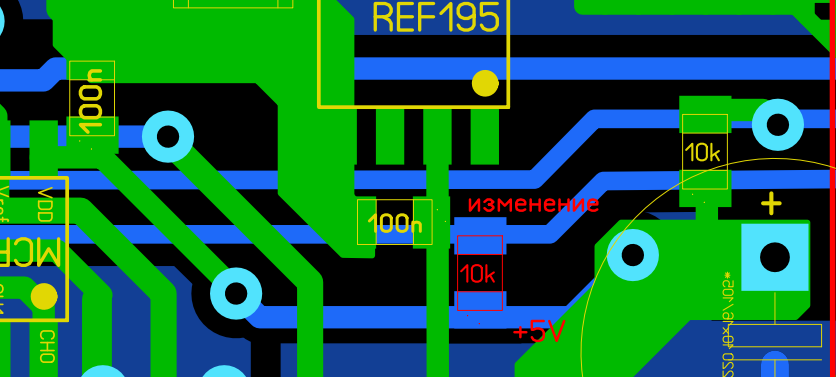

Дошли руки переделал определение переполюсовки. Прошился.
Отписался в таблице по поводу коэффициентов.

Алексей по моему есть ошибка в работе программы восстановления после отключения питания.
Тестировал этот режим и заметил что если выключаю питание на втором этапе зарядки то после включения питания и восстановления работы зарядка продолжается с 3 этапа. Прошу других посмотреть поведение у себя. Режим авто заряд.

При защите паролем настроек,при входе в настройки запрашивает пароль. Если пароль не знаеш кнопкой назад не возможно выйти в предыдущее меню. Нужно только выключаться.

Если можно ссылку на файл для ввода коэффициентов поместить на первой странице где описание а то долго искать уже приходится

10.01.2015, вторая редакция.
При перетрубации менюшек вылезла еще одна проблема: если установлен пароль на настройки, но ты его НЕ знаешь, то выйти из режима ввода пароля можно только путем выключения/включения ЗУ. Теперь выйти из режима можно кнопкой "Меню" (или еще я называю ее "Назад").
PS. Прошивка не требует сброса EEPROM при условии обновления прошивки от 10.01.2015

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ох уж мне этот режим восстановления Как делал его с нелюбовью, так он и работает. Как буду заряжать в очередной раз АКБ, то протестирую с пристрастием.


Устранено. Спасибо!


Добавил в самом начале, под спойлер "Закладки".

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Разбирался со своим множителем 4.9.... при калибровка амперметра. Так у меня напряжение на 7 ноге токового датчика 1.954 В при 0А , 2.193 В при 10 А в нагрузке. Провёл чистый эксперимент: измеритель тока собран на макетке с другим датчиком, результат 1.918 В при 0 А , 2.148 В при 10 А. По даташиту 2,5 В должно быть при 0А и 100 mV/A изменение если я правильно понял. Проверил ещё 2 микросхемы ACS 712Т ELCTR -20 A , именно так они отмаркированы, результат тот же с небольшой разницей во втором знаке после запятой. Все они из одной партии по маркировке, заказывал в Китае. Наверное бракованая партия, что Вы думаете коллеги.

опорное напряжение замерьте на датчике тока там явно 5 вольт нету и ещё замечал что при подносе металлических предметов (пинцет в моём случае прикладывал на всю плоскость датчика тока) резко уменьшались показания амперметра

Николай, на 7й ножке должно быть ровно 1/2 от напряжения питания датчика (того, что есть на 8й ножке). Если там, например, 5.04в, то на 7й ножке должно быть 2,52. Разумеется это без проходящего через датчик тока. Однако на это напряжение СИЛЬНО влияет наличие какого либо металла рядом с датчиком, особенно магнитов (в том числе включенных реле и т.д.). Попробуйте.. ну я не знаю.. припаять щупы к датчику через проводки, собрать стабилизатор, запитать датчик от "Кроны" и походить с датчиком по квартире.. Если на Вашем рабочем месте не проходит какая то геомагнитная параллель, то вероятно датчики бракованные как один. А скорее всего банальная подделка. Увы, брать детали в китае такой же риск, как брать их в обычном магазине.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Хорошо сказано Алексей!
А есть ли возможность добавить в прошивку поддержку еще одного датчика ACS758LCB-050B-PFF-T с чувствительностью 40 mV/A. Эти датчики самые стабильные в линейке компании Allegro. И купить их можно в китае (http://www.aliexpress.com/store/product/2x-ACS758LCB-050B-PFF-T-Hall-Effect-High-Current-Sensor/929745_1154147886.html) гораздо дешевле чем у нас. С равной вероятностью брака! (Т.к. все наши магазины тащут все оттуда).

Я экспериментировал с чувствительностью датчика к внешним раздрожителям. Может не сильно подробно расписал свой чистый эксперимент: питание чистые 5 В, макета помещена в ферритовую трубку. Магнитная отвёртка, реле, поле от вентилятора на показания не влияют. К сожалению у меня фейковые датчики.

petronick Насколько знаю,проводник проходящий через внутреннее отверстие ферритового кольца,либо цилиндра,воспренимается ферритом как полноценный виток.Так что,ваш ферритовый тубус сам скорей всего и является объектом наводок на датчик.Вы без феррита пробовали подключать датчик? А у вас тем более в ферритовый цилиндр заходят силовые провода,у вас ферритовый экран может начинать работать как трансформатор,к тому же,блок питания работает на определенной частоте.

Дубовей, потому и менее заметно (наверное). Чего 40mV на 1А мерить? В 20А датчике 100mV/A, и то скрипя отображает ток разряда при тренировке мелких АКБ. Кому надо заряжать АКБ 200Ач, то конечно ничего.

В общем, я не против. Единственное, только нужно будет добавить его в список, что бы подставлять более близкий множитель, что бы не накручивать энкодером.


за все я бы говорить не стал. Все таки хоть и смешно, но некоторые директора магазинов еще не забыли что такое репутация. Кто уже обжегся на китайских подделках, тот не будет закупать радиодетали в китае.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На "Печатная плата от Pavel" есть косячок не большой, к RS экрана неразведено до конца. Ну ещё предлагаю проводники RS и E экрана поменять местами и -1 отверстие. Так же немного развел подальше друг от друга некоторые дорожки (т.к. при изготовлении ЛУТ способом и травлении ни редко дорожки оказываются соединены, ну по крайней мери у меня). Если "Pavel" хочет я ему потом скину...

Да и ещё можно один резюк перенести на другую сторону и убрать одно отверстие.

Сомневаюсь что кроме китая кто-либо производит электронные элементы. Даже производство Intel там. Чего уж об остальных говорить. На сей момент ВСЕ компоненты для проэктов закупаю там. (Т.к. наши продавцы мягко говоря ох..ли с ценами. Вот пример http://www.oka-nsk.ru/forum/viewtopic.php?f=21&t=1316&start=3620#p39556) Никаких проблем с качеством компонентов не испытываю. А на бракованную партию можно нарваться везде.

Я вот подумал тут.. Массу платы управления надо брать не с ИБП. Это решение наверное есть заблуждение. Конечно оно обеспечивает каноны требования "звезды", но с точки зрения измерений брать оттуда массу на ПУ неправильно. Выставляя какое то напряжение мы подразумеваем, что это напряжение гарантируется на клеммах ЗУ (на плюсовой клемме относительно минусовой, то есть мультиметр мы, если что, приложим к минусовой клемме). А почему тогда массу ПУ (по сути это есть минусовой щуп нашего мультиметра MCP3208) берем с ИБП?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

провёл эксперимент с калибровкой амперметра датчик 20A при установке мультиметра на клемниках БП+ЗУ коэфициент = 1.34193 если непосредственно возле нагрузки то коэфициент = 1.33863, и тоже касается вольтметра (коректоров) в первом случае 0,03535 во втором -0.04634 исходя из этого лучше калибровку проводить непосредственно перед нагрузкой ,щупы мультиметра не использовал, а вставлял провода в гнездо мультиметра ,провода использую длинной 50 см сечение 2.5

Я неверное несколько тугодум, и прошу прощения если так. Но лично у меня в голове так и не сложилась картина чего и как Вы калибровали. Прежде всего не могу понять взаимосвязи калибровки амперметра и места подключения мультиметра (включая варианты со щупами и без). Это ТОК, и ему не важно наличие щупов и места подключения, ибо ЦЕПЬ ЕДИНА, в которой (согласно физике) протекающий ток одинаков во всех ее частях. А вот точка подключения мультиметра как вольтметра как раз важна. А так же важен выбор точки, относительно которой производятся замеры - с минуса ИБП, массы ПУ или "-" клеммы ЗУ. Из Вашего сообщения, Павел, у меня не сложилась ясная и однозначная картина того, что конкретно Вы измеряли и калибровали.
