В Application Note AN-1069 приведены два примера регулирования (стабилизации) выходного напряжения:
первая схема - частотное регулирование, вторая схема - фазовое регулирование.
А ограничение по току (точнее по мощности) осуществляется стандартным методом.

Добрый вечер Сергей! Ваши познания в английском явно лучше чем мои) Все правильно, согласен. Весь смысл моего негодования в том что нам эти способы из апнота не подходят.

По мне так лучше уж на 38хх делать, да и заготовка имеется 25в 100а

Эх! крутые мужики в Сибири! 2,5 кВт в консервной банке как с куста
Я тоже сторонник 38хх, там помнится никаких "сверчков" в принципе не бывало. Да и описана м/с вдоль и поперек, и работает предсказуемо.

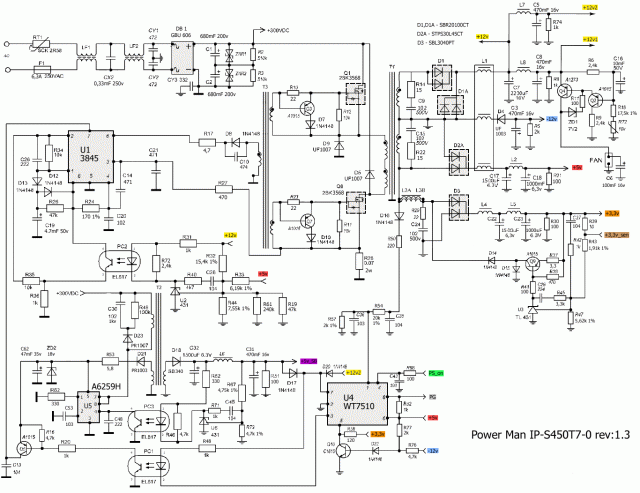

Вот схемы с разными вариантами упр. ШИМом и силовыми ключами:

_________________
С уважением Александр.

Есть такой радиолюбитель профессионал Илья Стельмах создатель усилителя Оплеуха Микрухам (2.5, 2.7, 3) и других, у него и группа в ВК есть, он много времени посвятил IR2161, абсолютно уверен, что он будет знать ответы по ней. Первая его работа по созданию БП на IR2161 после IR2153, и вторая работа, статьи полные, с замерами, всё на высоком уровне. Сейчас он увлечён работой с контроллером IRS27952 (он же IRS27951). Надеюсь я чем то помог, ну или как минимум не помешал.
Приступаю к изучению Вашего проекта.

Спасибо большое, по второй статье сейчас потихоньку делаю печатную плату. Однако в двух статьях нет ни слова о стабилизации. Может я конечно еще не все предоставленные ссылки изучил, но это уже завтра. Плату делаю без учета стабилизации - лишь бы заработал! Это мой второй самодельный БП, вторая попытка. Потом, если что, прицеплю оптрончик навесиком для экспериментов. А вообще если ничего не получится с управлением/стабилизацией, БП просто сгодится в хозяйстве. У меня есть давняя потребность заиметь источник вольт так на 40. Конечно надо просто перемотать трансформатор в БП имеющегося ЗУ и всё, но я хочу пока потренироваться "на кошках" (ir2161). Если бабахнет, то и в БП ЗУ не полезу

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Не удержался и сам написал Илье, вот его ответ на вопрос выше и о стабилизации:

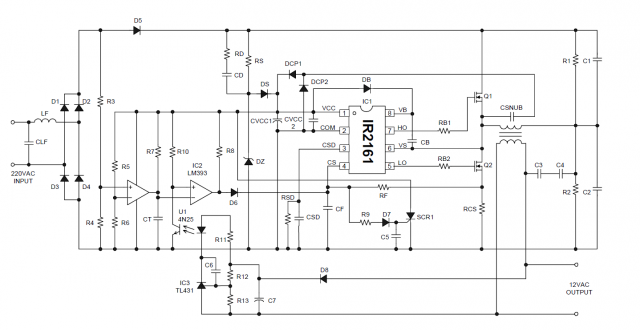

Спасибо большое! Избавили меня от необходимости самостоятельно "наводить мосты". Значит надо пробовать фазовый метод стабилизации (с управлением ногой CS по плюсу через развязывающий диод), то есть второй из числа тех, что представлен в апноте AN-1069. Кстати, он вроде более правильный и совершенный, особенно для трансформаторов с низкой индуктивностью утечки (так написано в апноте), но чуть более сложный.

Собрал БП на IR2161 давно, но только на этих выходных выделилось время плотно засесть за обратную связь и стабилизацию напряжения. Пробовал оба варианта (частотный и фазовый), но адекватной РЕГУЛИРОВКИ напряжения не получилось. Перегруз/КЗ отрабатывает, но именно ОБРАТНУЮ СВЯЗЬ сделать не получилось. Вроде как если долбить вход CS импульсами положительной полярности частотой 100 герц, то микросхема должна скидывать частоту на минимум. Да, она что-то подобное делает, но на глаз это всего процентов 5 изменения. В общем, ффтопку.

Сам же по себе блок питания не плохой получился, нагрузку держит хорошую. Поговаривают, что у нее есть проблемы с софт-стартом, но подбор выходного дросселя это в некоторой степени нивелирует. В общем, говорят пользоваться можно. Я же пока испытывал без выпрямителя вообще, подключая разную нагрузку непосредственно ко вторичной обмотке.

В общем, вопрос закрыт. Жаль, что ничего не вышло. Микроха нравится тем, что легко реализует полумост при минимуме деталей, без всяких ТГР, токовых трансформаторов, снабберов, сердечников с зазором и так далее. Обилие деталей, особенно намоточных, меня расстраивают, прям как того Виннипуха, которого расстраивали длинные слова.

Следующий БП планируется на UC3845, если не поступит других корректив. Если получится, то будет попытка скрестить его с платой управления ЗУ.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Подцепил выпрямитель, выходной конденсатор, еще и нагрузку подключил (не большую - 60 ватт) - и при включении пыхнули ключи. Может поддельные ключи, может дроссель недостаточной индуктивности.. В общем, вопрос точно закрыт.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

К сожалению результат вполне ожидаемый. Может изучать вот эту шимку https://www.chipdip.ru/product/l6598d

Пугает словно "Резонансный". Это наверное значит то, что его придётся постоянно ловить? Не хочу никого ловить, хочу собрать и забыть. Да, и что бы работало как АК.
