Ока в Новосибирске

Дык у меня точно такой же дисплей. Хотя допускаю то, что мой старше, и работает чуть по другому.
Спасибо за подсказку, добавил таймауты. В Протеусе все работает, а на реальном железе прока проверить не могу.
LLITUK, попробуйте, скачайте прошивку на первой странице в общем архиве, прошейтесь. С нетерпением жду результата.

У кого прошивальщик под рукой и есть время, тоже прошу - прошейтесь. Не повлияло ли это на работу? (не должно, но мало ли). Спасибо!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

sobolew И шахты есть и,золото у нас здесь,куда не плюнь моют.И меди плавильные заводы,и стали плавильные заводы.Что самое интересное,они все работают.В свои времена не дали их разграбить.Заводов у нас здесь много и все рабочие.Так что,всегда пожалуйста.
stepanici85 А у нас,между прочим,приезжих много.Приезжают поработать и остаются.

Залил я новую прошивку. Ничего не поменялось. Картина та же. Пробовал пару раз пере прошить, ничего не помогло.
Вот фото дисплея

Да,.... Беда.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ну а чего? не обманул продавец. Есть кириллица. Только символы не там где надо лежат. Есть у меня загадочный ЖК 1602 на HD44780. Из какой то МФУшки выковырял. Он, конечно, меньше ошибок делал но очень похоже. Так же не мог устройство запустить. Потом написал прогу, чтоб выводила на экран последовательно всю таблицу символов и стало все ясно. А нет второго дисплея? Любого совместимого с ПУ? Думаю, это будет самый простой способ диагностики. Да и плату проверить бы...

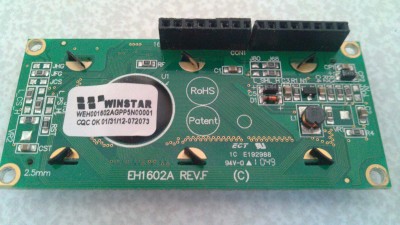

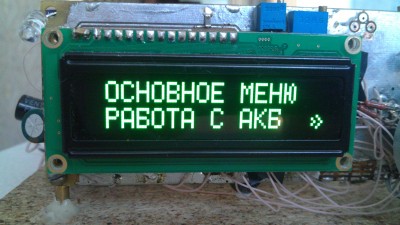

LLITUK, вот фото моего дисплея. На сколько я разбираюсь в цифрах, модель 100% совпадает. А совпадает ли ревизия? У меня Rev.F, на сколько я понимаю в маркировках. Как видите все работает Единственное бывает заскок, что при включении весь текст съезжает в сторону на одно-два знакоместа. Сопровождается это обычно искрой в сетевом выключателе - заряжаются ёмкости в ИБП, и видимо проходит какая то помеха и у дисплея едет крыша. Лечится выключением устройства и долгой (не менее 10 секунд) паузой перед включением. После этого, как правило, все само излечивается. К счастью, это бывает крайне редко. На сколько редко, что не напрягает. После сегодняшних поправок в коде инициализации авось и вовсе полегчает. Но что происходит конкретно в Вашем случае мне не ведомо, и как искать и решать проблему пока не понятно.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Появляются первые мысли.

Фото сделано на каком этапе? Что то полная ересь на экране. Впечатление такое, что какая то из 4х линий шины данных вкопана в землю. Возьмите мультиметр, прозвоните D4-D7, а так же между собой. Какой бы шрифт не был выбран, ПРОБЕЛ ВСЕГДА ОСТАЕТСЯ ПРОБЕЛОМ. Тут же он заменяется на кавычку. Это наводит на мысль о том, что отправленные с МК данные приходят "битыми". Смотрите D4-D7. Эти цепи сильно нагружены, идут чуть ли не по всей плате, к каждой из микросхем. Теоретически каждая из них может быть виной указанной проблемы, а так же еле заметная "сопля".

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

В дополнение, при прошивке МК сначала у меня была полная белиберда нормально не шился, тоже чуть голову не сломал.
Пока не промыл плату от флюса. Купил какой то китайский KS-7 вроде, первый раз его попользовал и написано было что нейтральный, можно не мыть вот поддался и результат.

Не шилось потому, что D5,D6,D7 были закорочены этим флюсом. Понимаю (и признаюсь - ошибся в прошлом сообщении), что если бы висела жирная сопля на этих цепях, то не шилось бы даже. А шьется! Ну может у программатора... ну я не знаю... сигналы мощнее - пробивают остатки флюса например. А вот с дисплеем беда.

Проанализировал то, что происходит на дисплее с тем, что должно быть - этот "коротыш" какой то странный, плавающий. Некоторые символы нормально проходят, а некоторые как будто слипаются. Слипаться могут D5 и D7 через остатки флюса на MCP4921 - там эти цепи как раз рядом. Удалить остатки флюса порой очень сложно: моешь-драишь, а потом выпаиваешь феном корпус, а под ним как и не мыли. Это как вариант. В прочем мы не знаем каким флюсом пользовался LLITUK.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Прозвонил дорожки на короткое. Замыкания нету. Снял феном микросхему, промыл под нею. Впаял назад результата ноль. Еще раз промыл плату от флюса на всякий случай. Включил изменений ноль Хотя я использую профессиональный флюс для реболинга, он промывки не требует. Такое впечатление что мне под нормальным дисплеем втюхали китайское га-но.

МНОГО БУКВ! СУЩЕСТВУЕТ ОПАСНОСТЬ ВЗРЫВА МОЗГА! 18+ Слабонервным не читать! ))

Попробую публично проанализировать изображение на дисплее. Может и сам лучше пойму суть проблемы.
На дисплее в этот момент должно быть написано следующее:

ЗУ+БП ver. Beta
by oka275

Что видим мы на фото?
ЙЧ+ЁФ"vgr."bgvc"
""""b?"okc277"""

Что должно посылаться на дисплей? Коды символов! Каждый символ имеет свой код. В двоичном коде внизу я попытался сопоставить какой код символа уходит в дисплей, и что отображается в итоге.



Чудненько! Хоть это и отняло кучу времени, за то вся информация как на ладони. Теперь вспоминаем как именно пересылаются эти коды символов в дисплей? Правильно, побитно, начиная со старшего (первого слева) бита. Для его передачи используется цепь D7. Следующий бит выводится на цепь D6 и так далее до D4. По скольку мы используем (как и в 99% случаев) сокращенный вариант подключения LCD, то шина данных до дисплея у нас всего четырехбитная, в то время, когда для передачи у нас имеется восьмибитовое слово. Как быть? Очень просто! Пятый бит снова передается цепью D7, шестой D6 и так далее до D4. Таким образом за два захода мы загружаем все восемь бит. Если передаваемый бит равен 1, то в цепи устанавливается лог.1, а если наоборот 0, то лог.ноль. Если мы специально закоротим, скажем, D7 на +5в, а будем пытаться с МК передать на дисплей последовательность 00000000, то вполне логично, что на дисплей придет следующая комбинация - 10001000. Не понятно почему? Перечитайте абзац.

Что мы видим из листинга сверху? А то, что у LLITUK второй бит (если считать с крайнего справа) ВСЕГДА поднят! По скольку загрузкой этого бита занята цепь D5, можно предположить, что D5 всегда находится в активном состоянии, словно ее прикрутили к шине питания. То есть на ней всегда висят +5 вольт. Смотрим левую половину байта, которая загружается первой, а конкретно на третий бит (если считать слева), который тоже загружается цепью D5 - ОН ТОЖЕ везде поднят. Но он там поднят потому, что это схожесть всех символов его иметь, а из песни бит не выкинешь, а значит там он поднят всегда законно. Грустно, ибо не проверишь мое предположение, потому что у всех символов этот бит поднят. Возвращаемся к правой половине байта, ко второму биту и находим символ точки, плюсика, 2, 7 и тд, которые отображаются нормально. Почему такое возможно? А потому, что эти символы от природы имеют этот второй бит поднятыми, и им в буквальном смысле ВЕЗЕТ! А в остальным символам, где этот бит не должен быть установлен, не везет вообще.

ВЫВОД - в цепи D5 присутствует какая то сопля, или какой то неисправный элемент, который притягивает эту цепь к плюсу. Допускаю отсутствие контакта в разъеме дисплея или прочие казусы, отчасти из области невероятности и тд. Нет, это не КЗ на шину питания или землю - иначе бы атмега32 не "шилась" бы!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На D5 много чего сидит - да все микросхемы! Смотрите, ищите. Я считаю, что 100% это аппаратная проблема и попытался это научно доказать.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Шайтанама!
Раз речь пошла про чудеса, вставлю и я своих пару проводков. Заметил еще раньше. При первых тестах тренировки автомобильного ак-ра. Нормальных больших крокодилов у меня нет. Не попадались в продаже. Сплошная жестянка в основном. Мотаю витка три зачищенной жилы витой пары на клему и к скрутке небольшим крокодилом цепляюсь. Работает минут 15-20 и "Заряд завершен". При этом заметно резкое повышение напряжения до 19В. Вариантов вроде бы два. Предсмертное состояние акк-ра или чудеса тренера. Оказалось - дело в контакте и, похоже, реверсивном токе. Включаю заряд - час без проблем. Разряд тоже. Тренировка - 15-20 минут и готово.

А как же символ
Символ "b"
01000010
01100010

Алексей может посоветовать LLITUK выпаять все микросхемы которые стоят по линий d5 и проверить заработает нормально дисплей или нет.если заработает как надо то предлагаю впаивати по одной и проверять каждый раз дисплеи на работоспособности пока не появятся иероглифы.микросхему при которой появятся глюки щитати нерабочей и заменити.

Я ошибся, надо было поставить заглавную латинскую "В", то есть вот так:

Символ "B"
01000010
01100010

Но это не меняет, только еще больше подкрепляет мои убеждения в том, что D5 притянут к лог.1, в результате чего код лат.буквы "В" 01000010 превращается в какую то хрень вида "b" и кодом 01100010
Как вариант - сигнал D5 не доходит до чипа LCD.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Посоветуйте
В прочем, совет поддерживаю. Хотя лично я бы еще поработал осциллографом и мультиметром.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вот и я про это.

Такая проблема может еще и возникать при подключении OLED дисплея по 4-ех битной шине.Вот цитата из статьи,"- Инициализация дисплея в 4-битном режиме немного отличается от стандартной HD44780, поэтому как прямая замена старым индикаторам – не годится, а вот для новых проектов и самоделок – пожалуйста. Повторюсь – недостаток проявляется только при 4-битном подключении. При 8-битном подключении всё работает нормально.
Такая проблема встречается на OLED дисплеях старого производства,на современных этот недостаток устранен.Это то,что смог пока найти на просторах инета.Может причина и не в этом,но и это как вариант.

Не вариант, потому что ревизия моего дисплее более старшая, но тем не менее работает без проблем.
