oka275 Так сейчас КТ315 достать намного сложней чем MCP4921

oka275 Алексей,извиняюсь,не сразу заметил вопроса.К этому дисплею тач-скрин идет,но в этой схеме блока питания не используется.Управление происходит кнопками.Для использования тач-скрин,то нужно привязывать еще один контроллер.Не стали этого делать из за усложнения схемы и решили ограничиться клавиатурой.Хотя и с клавиатурой очень удобно.

Понятно, спасибо! Ценная информация!!!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

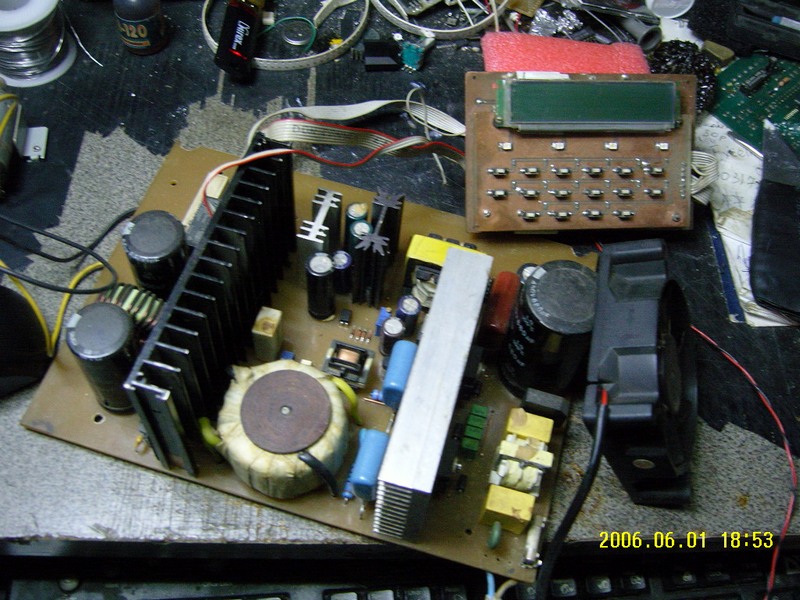

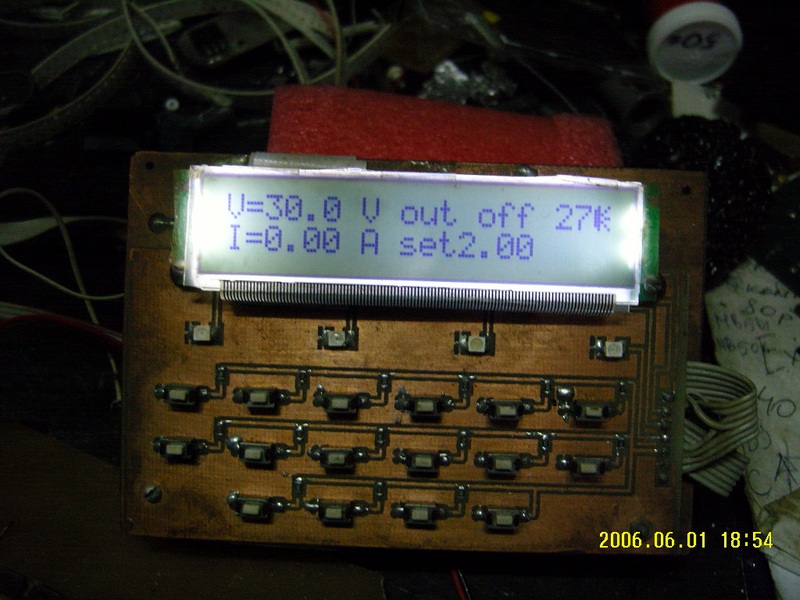

Вот еще,адская машинка,собранная на TL494 и драйвере IR2113.Этот блок до 15 ампер и 50 вольт

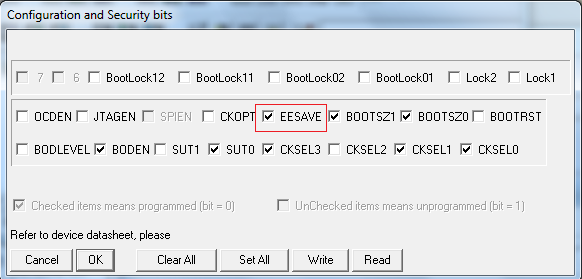

Вспомнил про то, что фьюзы, скриншот которых приводил нам Вячеслав-1, не полные. Решил исправить положение вещей! Итак, отныне:

1. Признать тот скриншот не полным, по скольку сделан по моей информации, указанной впопыхах. Во избежание путаницы скриншот удалить.
2. Сделать новый скриншот на основании проверенной информации.
3. Во избежание путаницы перенести скриншот в основной архив, в архив с прошивками.
4. Опубликовать его и здесь для ознакомления (см. ниже).

В общем, я забыл указать Вячеславу на фьюз BODEN - он включает контроль падения напряжения питания МК ниже 2.7 вольт, после чего МК залипает с ресетом, предохраняя тем самым память EEPROM от повреждения. По скольку у нас все калибровки хранятся там, то этот бит нам очень нужен.

И второе. Прошивки сейчас выходят сравнительно часто, а после каждой прошивки EEPROM стирается, что обязывает делать повторные калибровки. Хоть они и не сложные, но делать это по нескольку раз в неделю или день может надоесть. Я потестировал бит EESAVE и теперь могу предложить его услуги вам. Если кратко, то этот бит сохраняет содержимое EEPROM при перепрошивании. То есть это значит, что после перепрошивки калиброваться повторно не придется. Исключение составляют случаи, когда мне приходится добавлять в EEPROM новую переменную, и очень желательно при этом EEPROM таки сбрасывать (что и делается автоматически при пуске). Но это происходит не часто, так что среднее количество повторных калибровок резко сократится. Приведите фьюзы своих АТмег32 так, как указано на скриншоте.

PS. Кто пользуется AVRdude или прочими продвинутыми прошивальщиками, которые поддерживают байты конфигурации (Hi and Low config byte), то в архиве с прошивками лежит текстовый файл fuse_hex.txt, где эти байты указаны. Так же можно ввести эти байты на этом сайте http://payalo.at.ua/c_fuse/calc.html?part=ATmega32 и попытаться понять какие фьюзы и как нужно выставить В ВАШЕМ ПРОГРАММАТОРЕ, у которого фьюзы представлены инверсно.

2PS. Архив обновлен. Как всегда все в одном месте, самая актуальная информация.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Уже второй круг тренировки гоняю свой старый АКБ. То есть сначала он разряжается током 6А (0.1С), а затем заряжается реверсивным током 0.1С в течение 5 сек и разряжается током 0.01С в течение 10 сек. Это все длится до преодоления напряжения на клеммах АКБ 14.6в, потом заряд продолжается как обычно. Так вот при разрядке 0.1С он отдает всего 8А/ч (при 60А/ч номинала). Грустно Хотя еще этой зимой я заводил от него двигатель, правда АКБ был теплый. Интересно, сколько еще циклов нужно прогнать,что бы увидеть хотя бы 20А/ч? Разумеется, что если акб мертв, то и реверсивный ток может не спасти. Но вот хочу узнать - через какое количество подобных циклов, ваш б/ушный аккумулятор начал подавать признаки надежды? А через сколько циклов восстановился?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

У меня получалось реанимировать за пять циклов, разряд до 10.8В заряд до 15В, правда АКБ при первых приморозках уже умер окончательно.

На CM6800G

Вячеслав Здравствуйте.
Датчик 20А - 1 вывод (ADC0) земля, 2 вывод (ADC1) датчик.
В Вашей схеме 1 вывод на земле, но написано для 5 Амперного датчика, поправьте.

foxghost
Спасибо,подправил!
Что то все замолчали,ажиотаж прошёл?

_________________
С уважением,Вячеслав.73!

Да, притихли. Пора значить опубликовать ближайшие грандиозные планы. Недавно пришел ко мне модуль GSM SIM-900, и я объявляю о крутом повороте: отказываемся от контроллера вентиляции, а так же от меню "Блок питания" и "Тренировка", а за счет освободившейся памяти прикручиваем этот модуль - будет отправлять СМС-ки на телефон хозяина и сообщать тем самым о ходе зарядки. Так же будет прикручена USB-мышь и клавиатура, для удобства управления ЗУ. Старую прошивку в архиве сейчас пристрелю, вместе со схемой, потому что она уже устарела и будет серьезно изменена - кроме вышеупомянутых узлов будет использованы 22-х битные ЦАПы и АЦП, а так же в схему войдут TFT-дисплей с сенсорным тачем. Увы, но сегодняшний день войдет в историю разработки данного ЗУ как самый счастливый день, ибо на меня снизошло откровение в том, как все таки надо строить зарядные устройства!!!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

oka275
Э,,,Алексей!Погоди стрелять,а как же быть с теми кто спаял?Или это 1 Апреля?

_________________
С уважением,Вячеслав.73!

Всех форумчан С 1 АПРЕЛЯ!!! Шутка

А Алексей то по ходу не шутит!

_________________
С уважением,Вячеслав.73!

Всех с 1м апреля!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

22-х битные ЦАПы и АЦП
Гыыы...
Всех с праздником!

[quote="Ratamahatta"]22-х битные ЦАПы и АЦП
Гыыы..
А что,для меня всё равно,хоть 23 битные,лиш бы работало нормально!
Зато точность какая!

_________________
С уважением,Вячеслав.73!

неплохо бы прикрутить wifi-модуль, тогда отпадет надобность тянуть провода от зарядного к аккумулятору, достаточно будет в прикуриватель машины впихнуть USB wifi-адаптер и заряд пошел.

Всех с праздником!

А я вот хочу замутить платку типа ардуино или ARM на стену домой с TFT экраном, чтобы управлять температурой котла, нагревателей, светом, отслеживать наружную температуру и влажность ну и т.д. Вот заказал пока такие платки, приехали ко мне...думаю, что с ними сделать, как скрестить например котел и главную плату (этим занимаюсь пока на время сбора средств для покупки осциллографа, а он нужен, чтобы наладить мой самодельный ИБП. Так что никто не заглох, просто все копошатся понемногу )

Это nRF24L01 wifi модуль, полный дуплекс на 100 метров

nRF24L01 не wi-fi модуль , и работает в пределах квартиры, если не использовать спец. антенну. Проверено на STM32. Такие чипы бывают в радиомышах.
