Ока в Новосибирске

Это у меня сделано.

Попробуй тогда, перемычку Z1 убрать и установить подстроечный резистор R3. Хотя от программатора работает, но все же.

Подстроечный резистор R3 у меня стоит, я ж писал ранее. Я его установил, потому что на прошлой версии олед дисплей работал с ним, и регулировал макс яркость.

Видимо есть. Проверил от внешнего питания от 4в до 5.2в работает. Причём при низком питании не заводится контроллер вентиляции, пишет "вент не найден", при 4.9в+ всё работает.

Проблемы с питанием по линии +5VD от линейного трансформатора. На этой линии расположены еще и датчики температуры, с ними тоже была проблема.

Если разомкнуть перемычку S6 на плате силового блока и подать туда питание +5в от внешнего бп, будет работать дисплей?

Проверю завтра, сегодня на работе, на сутках.
Ещё думаю проверить осликом помехи на линии питания в обоих вариантах подключения.

А датчики температуры глючили как при питании от программатора так и от линейного трансформатора?
Хотя нет, от программатора не запустишь, будет переполюсовка.

Честно говоря не пробовал проверять при питании от программатора.

Не вышло-б проверить, так как при питании от программатора и подключении силовой платы срабатывает "переполюсовка".

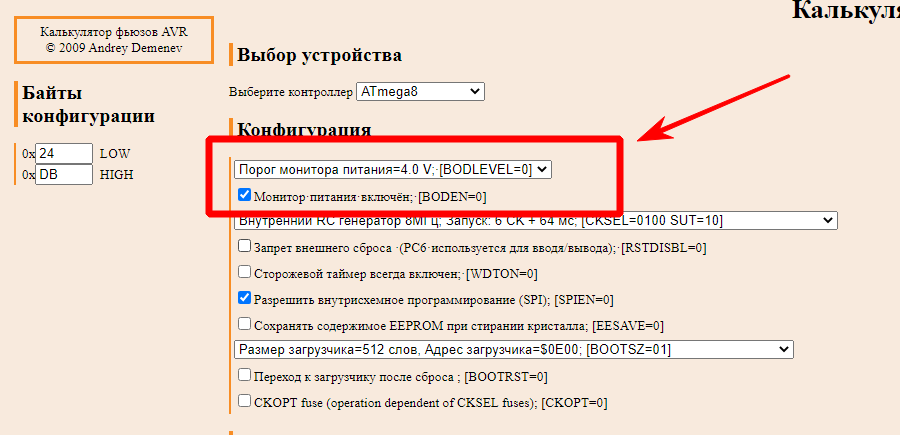

Так и должно быть. Атмега8 так сконфигурирована фьюзами, включен супервизор питания с порогом 4в. При падении напряжения питания МК ниже порога он уходит в ресет, тем самым защищая свой EEPROM от повреждения (есть такой косяк у Атмел).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Всем доброго дня! Подскажите пожалуйста вместо выводных FR102 и FR107 какие можно использовать в корпусе SMA. На печатке второй версии вместо FR102(1А 100в 15пф 150нс) стоит 4148(150ма 100в 4нс)
FR107(1A 1000в 15пф 500нс)
Спасибо за ранее.

RS1M

А где на печатке вместо 102 стоит 4148 или я не понял?

Niakrisse
Как там дела с дисплеем?

Прошу прощения,перепутал там два последовательно 4148,но и позже нашел FR102. Просто убийственно тяжелая программа Дип трасе,что либо просмотреть .На плате как каша из за двух слоев,не говоря уже про разводку платы.Ни когда не работал на этой программе и тем более на англ языке.

Да, работает.

Вот питание при олед дисплее (не работает).

А вот при обычном (работает).

Здравствуйте уважаемые.

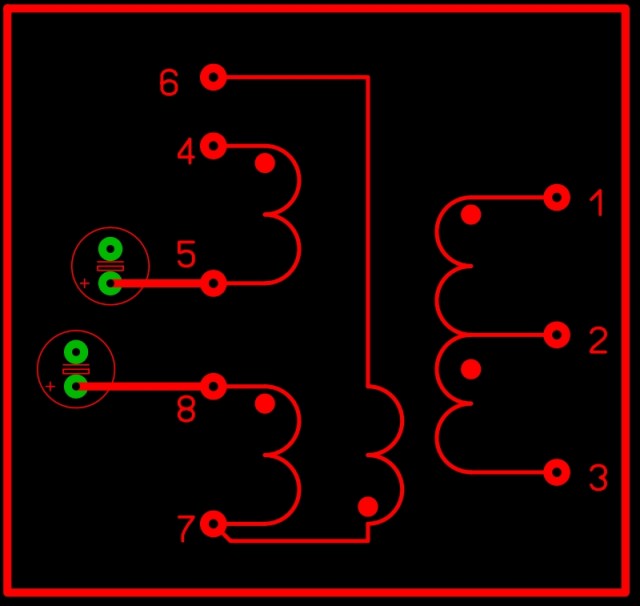

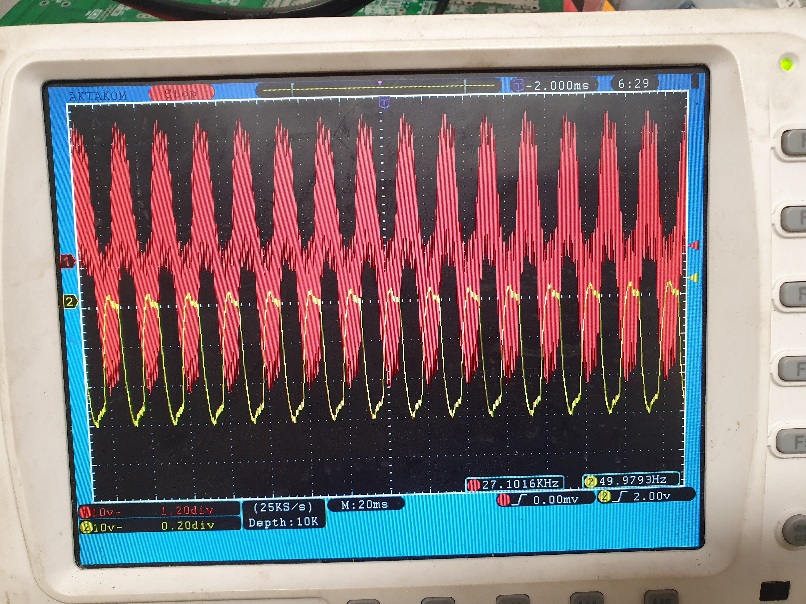

Собираю данный проект по версии NuSen 2.0 . Плату собрал почти полностью. Проверил погонял дежурку- все норм. Линейный тоже работает12 вольт и 5 вольт есть. При проверке TL494 осциллограммы разные по уровню сигнала и не совмещены относительно друг друга. Вопрос : это из за не правильно намотанного ТГР? трансфрматор мотал сам по рекомендации sergik5(в закладках темы) но мне показалось , что он ошибся с цоколевкой 5и4 выв.(они перепутаны) И еще мне кажется начало стартовой обмотки должно быть с 6го вывода , а не с 7го. Я мотал опираясь на схему выложенную NuSen 1.5 "донор для источника" там начала и концы обмоток именно так ,как я писал. Вторая осциллограмма снята с 1 го и 3 го выв.ТГР

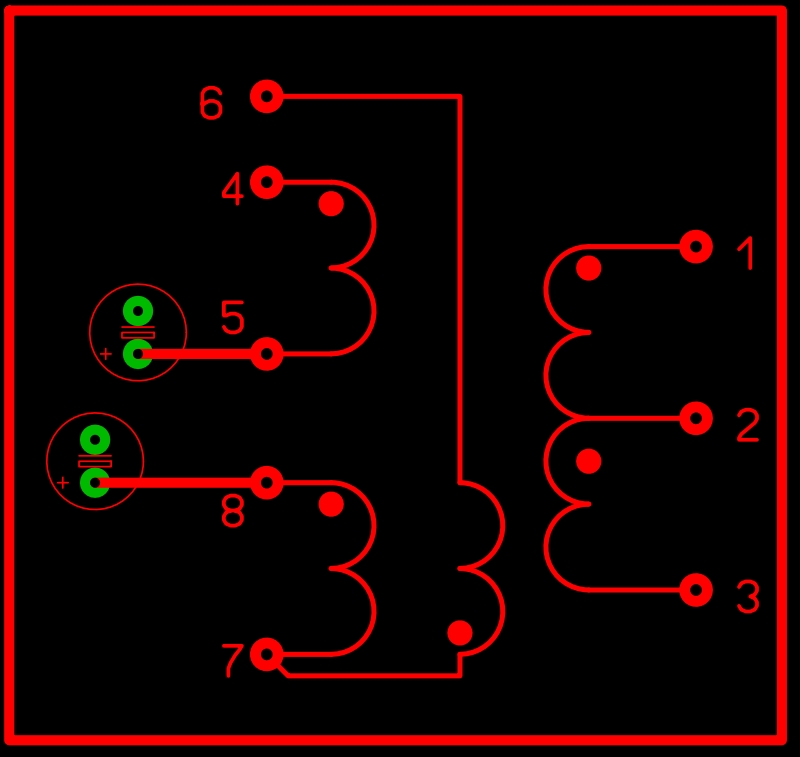

По второй версии должен если смотреть по печатке похож на этот. Может у вас концы обе начало к конденсаторам плюс?

Да действительно Вы правы, 4й с 5м перепутаны. Сейчас буду переделывать. Спасибо!

Но теперь другая засада на базе транзистора t14 осциллограмма красная не нормальная на другом желтая нрм. блок выдает 23в.
