Да, мне тоже хочется поблагодарить Валеру за предоставленные платы и детали, Вячеслава за помощь в комплектухе. Все уже собрал, вот только сегодня получил шунты с Алика и запаял их. Подошел к этапу наладки. Но послезавтра уезжаю на неделю, полторы, и наладку начну только по приезду. Проект очень интересный. Первую версию зарядного, подарил другу, он давно на него глаз положил, хоть никто в гаражах приставать не будет с тренировкой АКБ. Пусть друг развлекается. Потом по приезду, буду фотки выкладывать.

Ну я только нарисовал, все доработки не мои, а pereborka

Не дописал, в архиве есть готовые герберы для производства. Ну если конечно хочется сделать свои правки в схему (например изменить типоразмеры каких то деталей или изменить схему импульсного на свой или вообще удалить ее и использовать внешний БП или вообще развести по своему всё), то схема в вашем распоряжении, как говорится делай что хочу.

maliiv, думаю без бубнов все запустится.

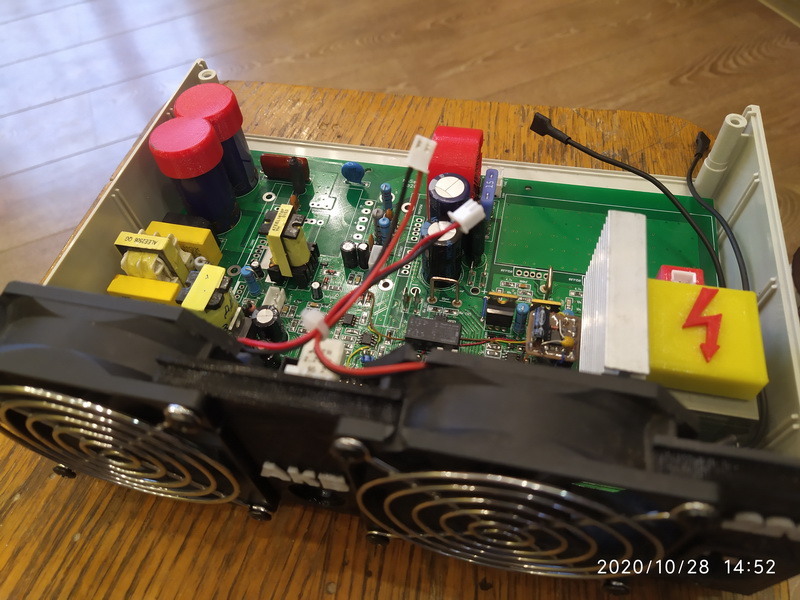

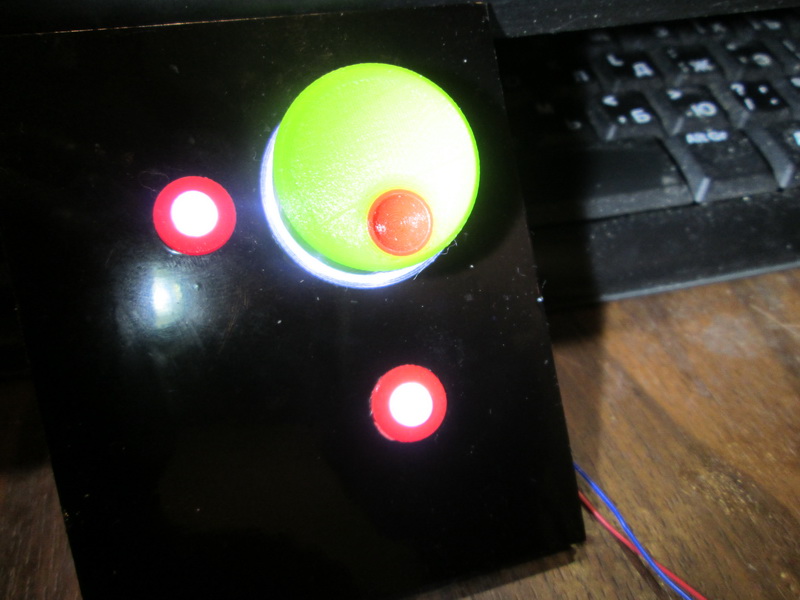

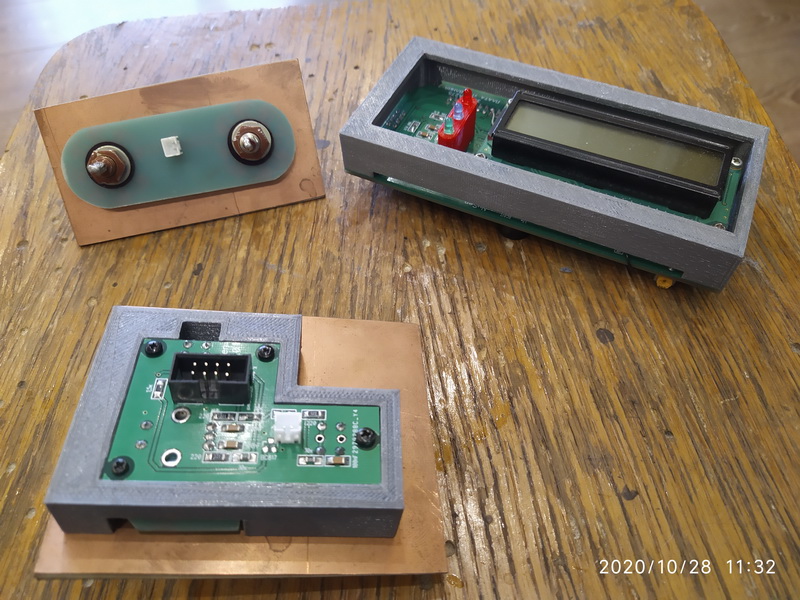

Ну вот мои наработки на сегодняшний день. Во всю использую 3Д моделирование и 3Д печать. В этом проекте, решил поэкспериментировать с подсветками. Есть принтер, есть прозрачный PETG, почему не попробовать ? Переднюю панель буду делать методом паяльной маски. Т.е. на черной панели буду надписи делать, как делают ПП с помощью трафаретной сетки и последующей засветкой УФ лазером. Это пока хотелки. Мой принтер не позволяет разместить на столе панель этого размера, поэтому напечатать панель не получится, буду делать маской. Но в ближайшем будущем, хочу приобрести себе более профессиональный принтер, с большим столом и большими возможностями.

Может силовой дроссель сделать открытым?

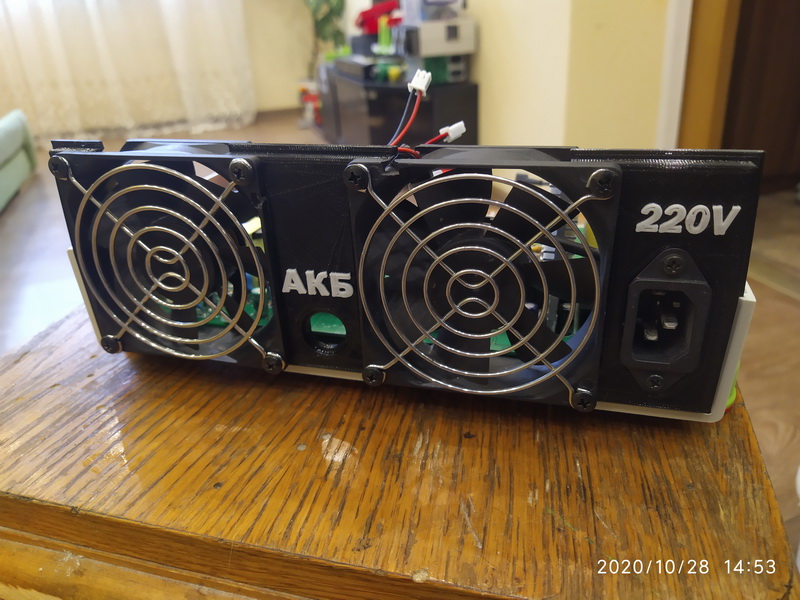

Валер, он открытый. Эта шняга сбоку просто засовывается, и он с ней не болтается. А с другой стороны, там ничего нет, и дроссель на открытом воздухе. Просто фоток этих я не делал.

Интересно услышать мнение Алексея по этой разработке

Набор плат от NUSEN 2.0 стоит на китайском ресурсе с доставкой 41,17 $.
В нем 5 комплектов, мне столько не нужно.
Планирует ли кто-нибудь заказывать, либо у кого-нибудь есть комплект, готов либо поучаствовать в заказе, либо приобрести комплект если у кого-то остался?

Мужики, всем привет! А что мнение.. великолепно проделанная работа!!! Полное совершенство! Пару недель назад звонил мне Игорёк maliiv, говорили с ним про то, какая Земля всё-таки круглая и как вы все удачно встретились на этом сайте, только под другими именами . Рассказывал, что тоже собирает данный вариант ЗУ. Тогда и дошли у меня руки до посылки от Валерия NuSen, распечатал и ахнул - сколько трудов и заботы в ней! Валерий, спасибо огромное! Теперь я просто обязан найти время на доработки, которые обещал Валерию еще весной Скоро-скоро снег ляжет, начнутся "долгие зимние вечера" - в общем, надеюсь на лучшее!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей
Да не мне нужно спасибо наверно, а по большей части pereborka.

Тут минус только один, платы разведены под производство, а с нынешним курсом, не всем по карману. Вот если бы кто развел под фоторезист, чтобы можно было сделать платы дома, то было бы здорово.

И ему спасибо тоже, кстати!


Задумывая такой аппарат, думаю, не стоит "экономить на спичках". Опять же есть такая хорошая штука, как вскладчина.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Всем,привет.
NuSen Развести плату не проблема.Проблема в другом,под все корпуса,кто какие использует,не разведешь.Лично я стараюсь использовать SMD корпуса.Да и пользуюсь для разводки Лаеутом.Разводить конечно же буду этот проект для себя,интереса ради.А платы всегда делаю дома сам,металлизацию отверстий пока еще не освоил.
И,кстати,не рекламы ради,а для дела,вот ссылочка на радиаторы https://xn--d1aboeym.xn--p1ai/g6495627- ... nyj-profil
Сам выписывал,цена нормальная и приходит быстро,качество тоже хорошее.
NuSen Валер,а что если уйти от трансформатора Т1,дополнить дежурный блок нужной,или даже,нужными обмотками и все дела,или же там так нужно? А это ведь место и вес.

serg1968-09
У линейного БП меньше пульсаций. А так, какой ставить БП, дело каждого.

NuSen Спасибо,понял.Разведу под два разных варианта.

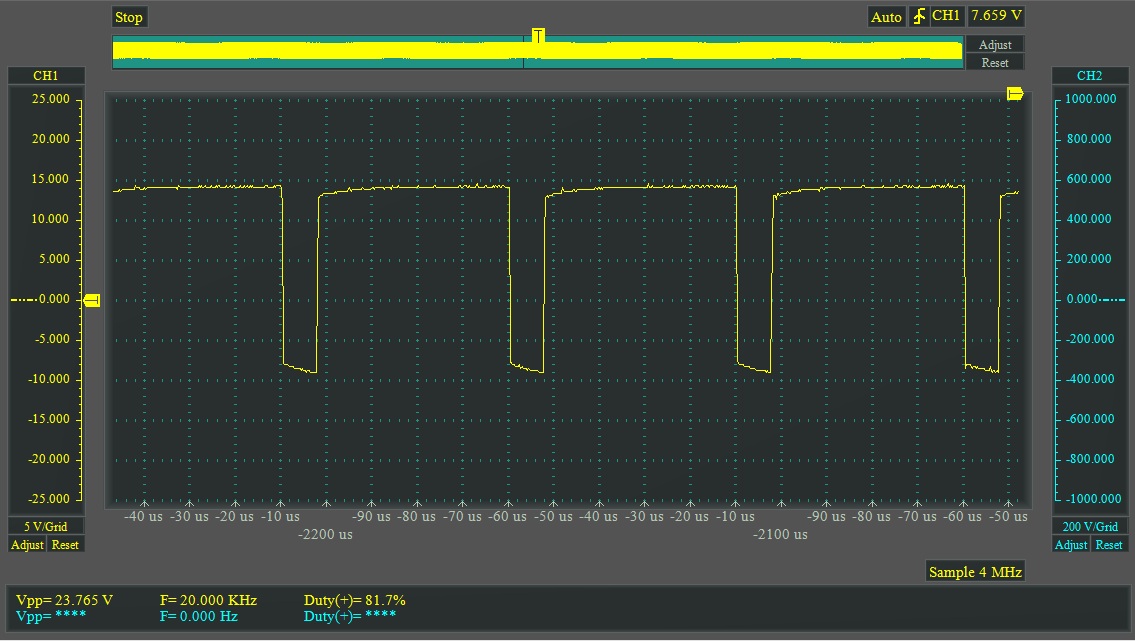

Ребята нужен совет.Управление IGBT транзистором 15в.в плюс и 10в.в минус.Не много 10в.будет? или лучше 5в.сделать?

OLEG-82 Олег,не много,но лучше чуток сбросить.Но IGBT транзисторы хорошо себя ведут и чувствуют на частотах до 20 кГц

Сварочный инвертор на IGBT 50кГц работает уже 4 года

Товарищи продвинутые, подскажите пожалуйста что нужно предпринять. Переделал плату от Алексея на плату NuSen, ЗУ собрал давно и все работало нормально, решил поменять дисплей на LED, а заодно и плату. Теперь при включении на дисплее показывает "Пароль сброшен" и ни на какие манипуляции не отвечает. Дальше 50 страницы на форуме не заходил, поэтому может не в курсе, что - то изменилось при включении или в настройках. прога залита от NuSen 1.5, 8 мега со старой пошивкой.

Добрый день. Возможно перемычка на сброс пароля стоит

Это вы были в Вацапе? я же ответил там голосовым сообщением. Смотрите какое напряжение на 33й ножке атмега32. Должно быть около 5 вольт. Если там ноль, то смотрите почему. Может "сопелька", или может перемычку запаяли, хотя она должна быть не замкнута.
