да

может при отключенной ноге 3 так и должно быть?

3 ногу можно на корпус посадить и осциллографом пройтись до силовых транзисторов. Импульсы должны быть одинаковые по амплитуде.

так а При отключенной 3-й ноге, размах на 8-й и 11-й должен быть одинаковый, или разный?

3 нога не отвечает за размах сигнала. На корпус посадить её для надёжности, чтобы не ловила наводки. Можно транзисторы убрать с 8 и 11 ноги и замерить сигнал с микросхемы.

ок, т.е сигнал на 8 и 11 выводах в любом случае должен быть одинакового размаха. так.

не пойму пока ничего. все отличия в моем блоке - это 47х50мкф вместо 10х50 на выводах 12 и 9, 2,2мкф между 2 и 4 выводами, а так же 100n от 13,14,15 на землю.

Микросхему поменяй, если не изменится, то уже искать из за чего.

заметил, что нет никакой реакции на замыкание 4-й ноги на массу. На выходе импульсы и в одном и в другом случаях...
Еще, оказывается, не было конденсатора 10х50 от12ноги к 9-й. Но это ситуацию не меняет.

разорвал цепь между ногой 8 (494) и базой транзистора. размах импульса Увеличился. На выходах 11 и 8 одинаковая амплитуда. 3,6В. И что это, транзистор полудохлый?
...В раскачке у меня, похоже, 2SC3209.
PS.

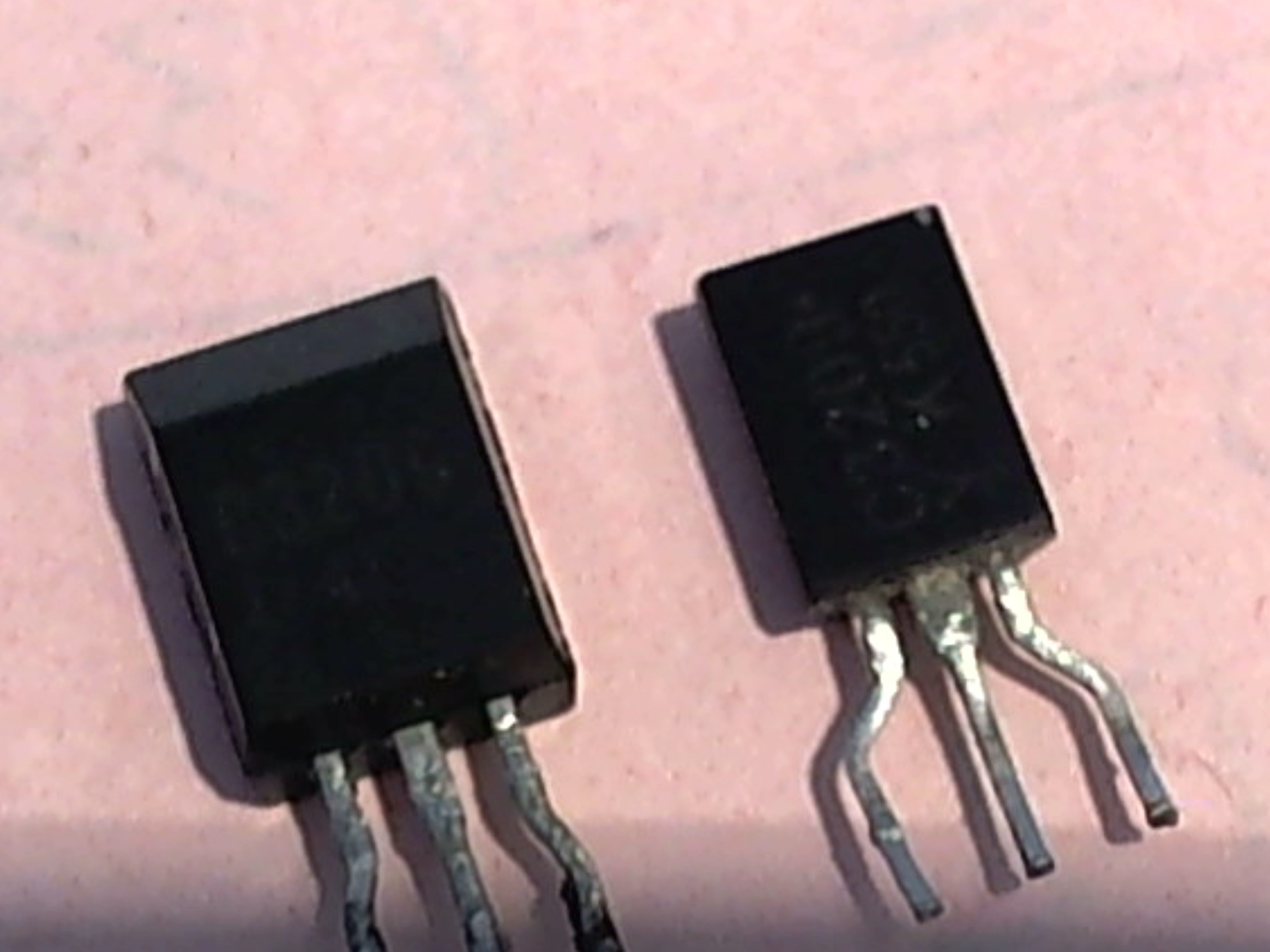

Отпаял транзисторы. Два разных корпуса, маркировка одинакова. Возможно ли такое?
Транзистор , который к ноге "8", был перевернут задом наперед. Т.е. сигнал с ШИМ поступал на эмиттер. Очень странно, поскольку блок никто не коывырял, я первый. Изначально БП работал отлично... Вот вопрос...

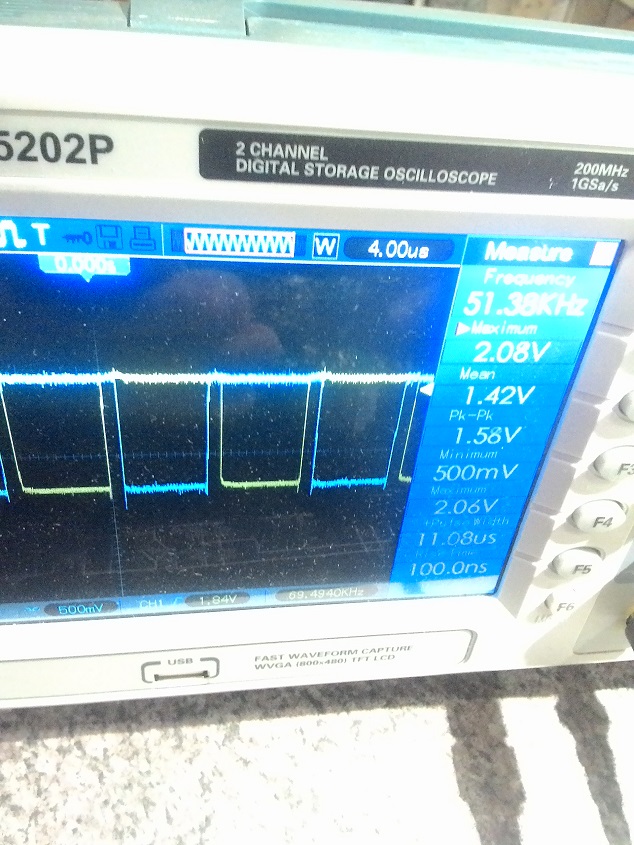

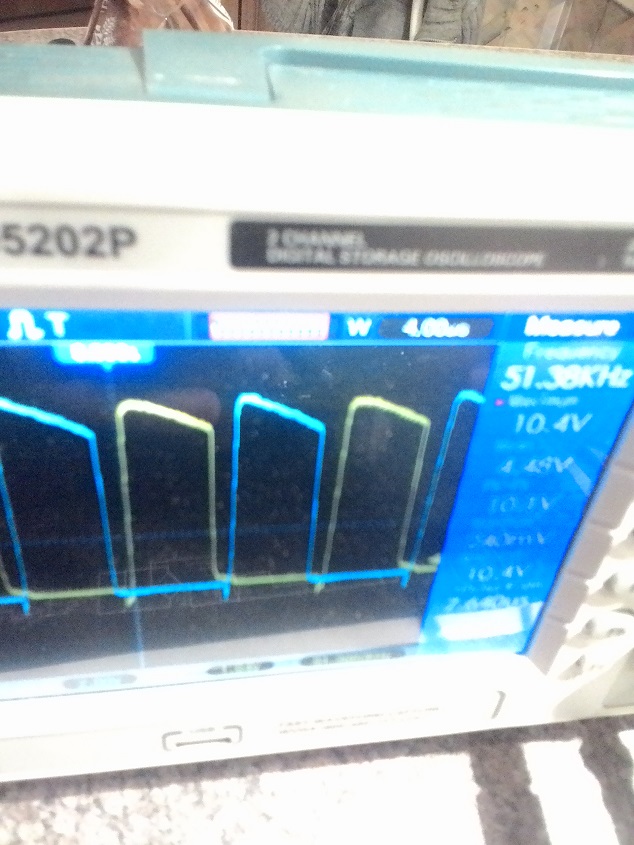

Транзисторы прозвонил. Никаких нареканий не увидел. Впаял правильно и получил картинки. 1: на базах транзисторов раскачки. 2: на коллекторах. .
Теперь вроде все похоже на правду, или..?

Транзисторы надо было одинаковые поставить, а не в разных корпусах. Неужели нет таких транзисторов?
Интересно, какой "сигнал" был на коллекторе до переворачивания этого транзистора, можешь вернуть, чтобы посмотреть и сравнить с коллектором второго транзистора?

Эти транзисторы были установлены самим производителем. Я потрошил новый, опечатанный БП. Форму сигнала поищу, скорее всего фотографировал.
Таких транзюков под руками нет, а ехать в лавку - не ранее субботы получится. Но хочется пока запустить Зарядное...

Производитель нашел где то в остатках и впаял верх ногами, работает и ладно. Для себя же делаешь.
Напряжение какое на выходе или еще не пробовал?

Так а что по поводу полученного сигнала на коллекторах (обмотке трансформатора) ? Мне вот не очень нравится задний фронт. Какой-то спад большой... Или это нормально?

Надо у себя посмотреть, но это только завтра к вечеру.

Силу не включал. Пока игрался только с вспомогательным ИП. Получается 2,1-2,4В на 8 и 11 ногах 494, и 10-10,5В на коллекторах транзисторов раскачки.
Фотографий не нашел, но помню, что у правильно установленного транзистора сигнал был красивый,ровный, НО! размах на базе ок. 2В. У Неправильно установленного - корявый, кривоватый. Но в общих чертах напоминал сигнал второго плеча. На базе напряжение было повышенное, ок.3,5В

ОК, спасибо. Если не забудете - будет любопытно посмотреть. А в принципе, я никуда не тороплюсь, хотя сделать ЗУ, ради спортивного интереса, хочется побыстрее.
Да, кстати, в теме о Зарядном были рекомендации о некоторых доработках. Я так и не понял, надо ли перепаивать проводники от реле?

От какого реле? Я же запутался в версиях, кто что собирает.

ОК, я посмотрю завтра. Напишу.
