Алексей, да, дроссель перемотан. Не знаю, может я чуток перестарался, т.к. на родном дросселе индуктивность была 45 мкГн, на перемотанном - 285 мкГн. Но у меня еще есть на 75 и 85 мкГн, сегодня вечером попробую. Сопротивление резисторов 100 кОм снизил до 33 кОм. С обратной связью тоже игрался: ставил кондер 0,1 мкФ, 0,01 мкФ + 38 кОм, даже пробовал вместо резистора 38 кОм переменник на 50 кОм - не помогло. Напряжение на 12й ножке TL494 тоже пощупаю - отпишусь. Перемычка с диода D8 до 12й ножки TL494 присутствует в виде диода, почему именно диода - не помню, переделку БП начинал делать еще по схеме Слона.

Владимир, еще крайне рекомендую проверить все электролитические конденсаторы на предмет остаточной ёмкости, особенно которые стоят на 1-2мкф х 50В в базовых цепях транзисторов. Лично находил там высохший электролит, после чего работа БП восстановилась. Правда это я чинил просто комповый БП (приносили тут на ремонт однажды). Но сверчка в одном из своих БП, который я пытался подключить к ЗУ ранее, победить не сумел.

Сейчас появилась надежда, потому как наш форумчанин Baron76 Сергей провел кое какие эксперименты и вроде как полностью излечил пациента. Привожу его сообщение из Скайпа:


Вот думаю, что если будет свободное время, надо будет проэкспериментировать со своим проблемным БП, заменить ему ТГР.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

LLITUK Продавца в Китае на вольт- ампер посоветовать можете ,спасибо.

Андрей, я Вам с радостью посоветовал продавца, но есть одно но. Я ни разу ещё в китайцев напрямую не заказывал. Всё что необходимо было бралось на интернет площадках Украины.
PS: Я не являюсь автором выложенного видео о блоке питания. Перейдите на канал и там можно связаться с автором видео, может он чем то поможет.

Спасибо Алексей за оперативный ответ. По поводу конденсаторов 1х50 В, 2,2х50 В и 4,7х50 В: совсем недавно проверял - все в порядке. Для начала подергаю дроссель, проверю 12 ногу TL494, попробую пошаманить со снаббером, а для ТГР я еще пока не дорос.

Добрый день! Вчера пытался устранить сверчки за счет замены дросселя - не получилось. С дросселями на 75, 85 и 285 мкГн в принципе БП работает одинаково. Померял напряжение на 12-й ноге TL494 - 15,7 В во всем диапазоне напряжений. Правда не успел проиграться со снаббером, т.к. заклинил вал энкодера (такое у меня впервые). После такого разберу все устройства с энкодерами, и подкину какой нибудь смазки на валы, чтобы не повторилась такая же неприятность.

Baron76:
Свист в моём блоке питания пропал после замены ТГР. Взял другой ТГР с блока питания "FSP" на контроллере 3528 воткнул в свой и свист пропал. Не совпадала одна нога - запаял проводом.


Здравствуйте!
Есть ТГР с блока ATX-350GTF на микроконтроллере FSP3528. Как я понял он без зазора на центральном керне и его можно использовать с TL494?

Контроллер 3528 это тоже двухтактник. И никак не обратноходовый бп. 3528 очень похож на TL494. Выходная высоковольтная часть по аналогии один к одному TL494. Естественно и ТРГ похожи. А двухтактники делают без зазора в крене.

А можно фотки ножек с разводкой. Я выпаял 4 таких ТГР с одинаковой маркировкой но разной разводкой.

Здравствуйте! Восстановил я вчера заклинивший энкодер (да и новый прикупил), но речь не об этом. Заменил конденсатор 3300 пФ х 1 кВ на 1000 пФ х 1 кВ в снаббере первичной обмотки силового трансформатора и получил неплохой результат, а именно: диапазон напряжений, при которых присутствуют сверчки уменьшился. Теперь они (сверчки) прослушиваются от 1,5 В до 4,5 В, при этом уровень звука сверчков раза в три меньше. Хотелось бы спросить: можно ли еще уменьшить емкость этого конденсатора? Если можно, то до какого значения? Заранее спасибо.
P.S. Думаю, если такая доработка поможет еще кому-то, то этот момент можно добавить в FAQ.

Спасибо за подробный ответ.

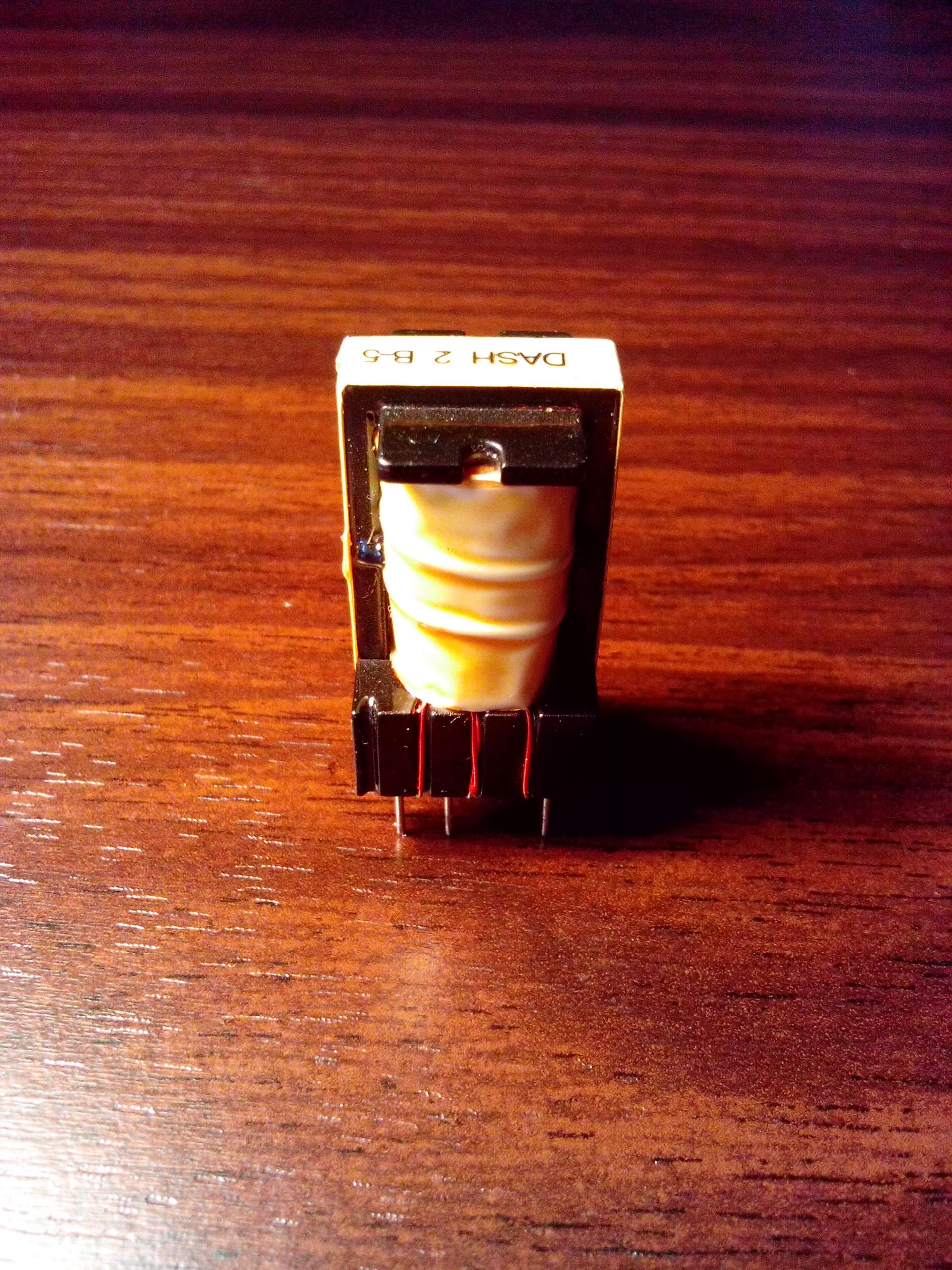

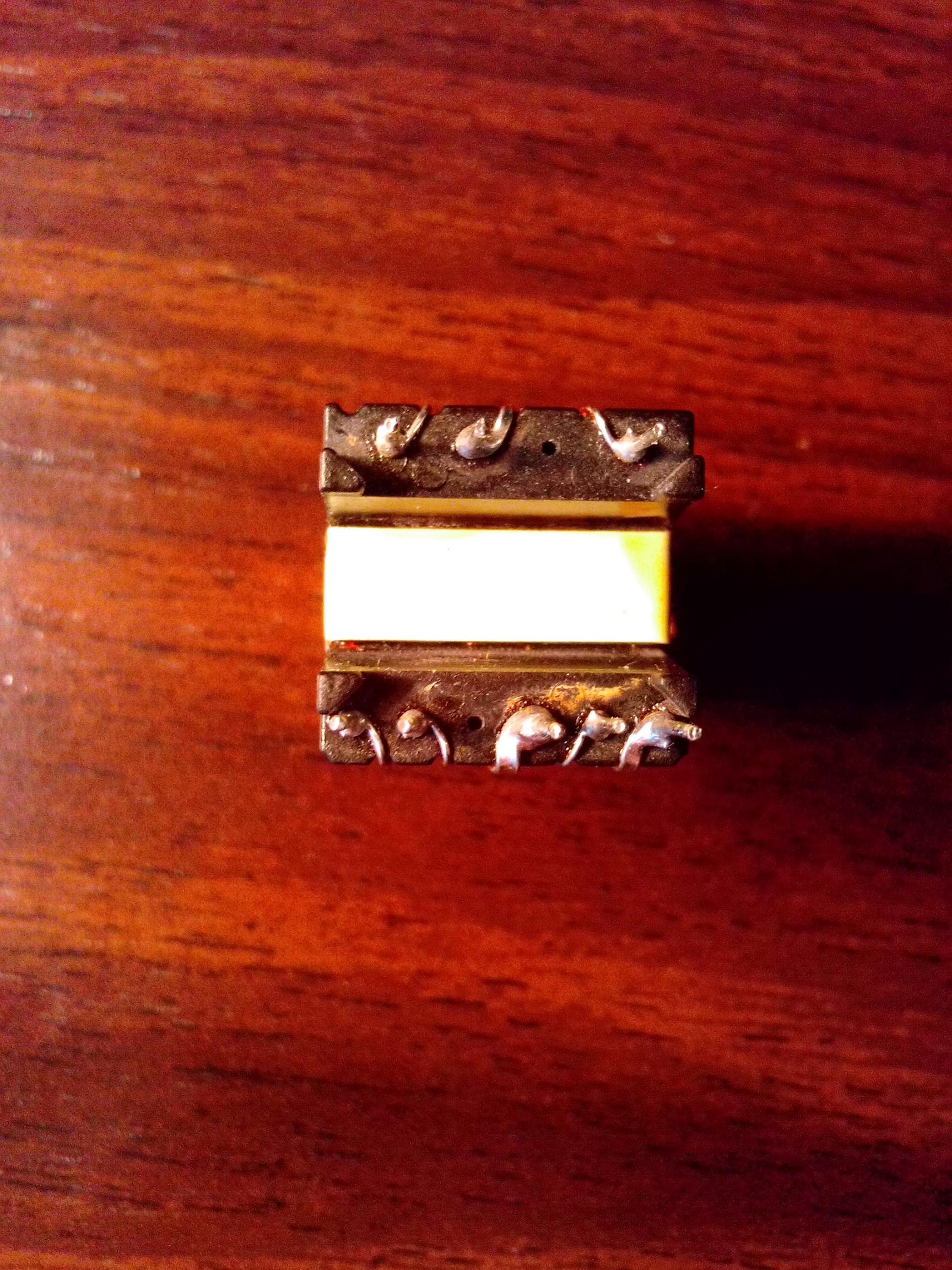

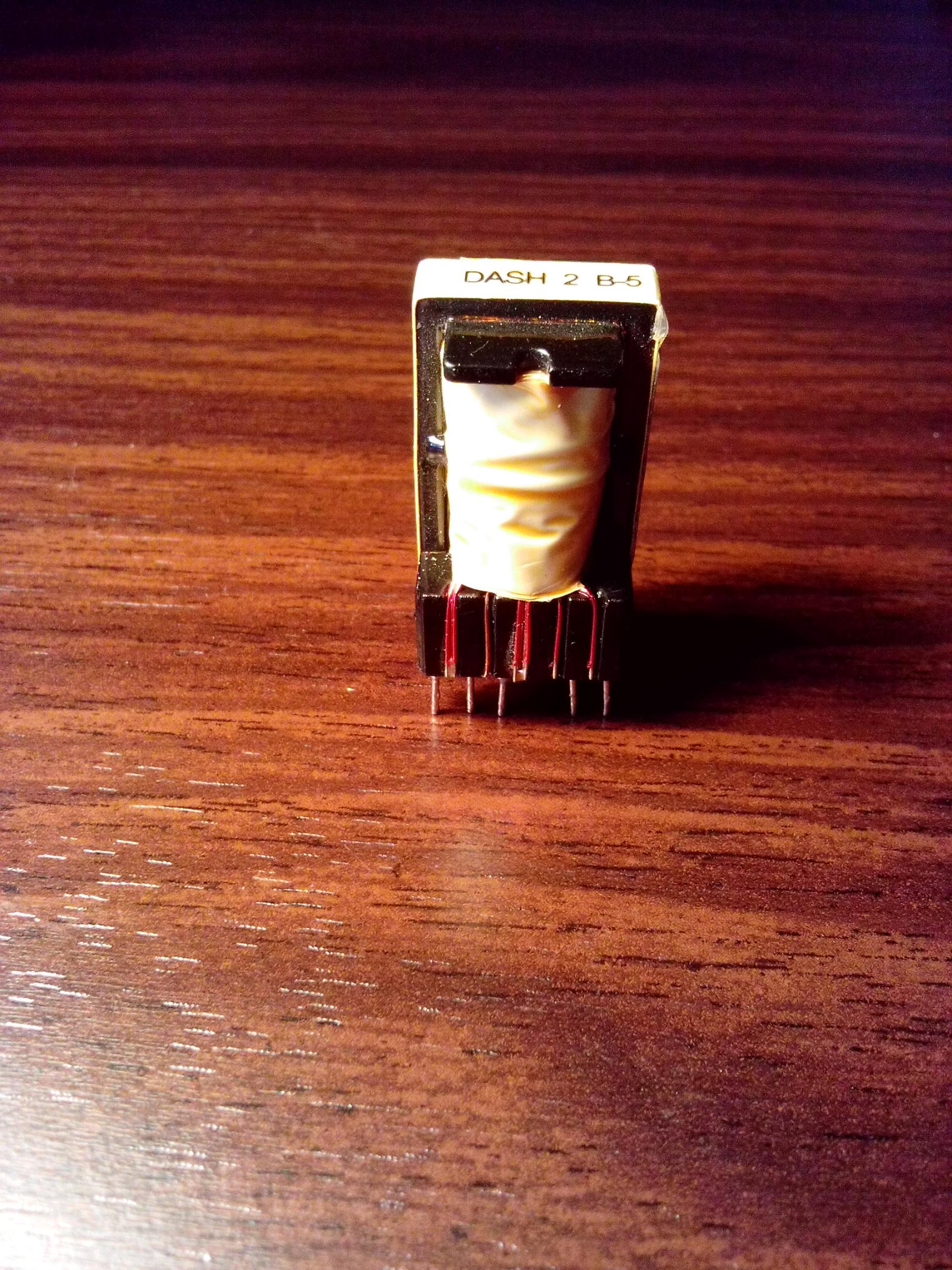

Из 4 трансов с маркировкой DASH 2 B-5 не один не соответствует по разводке Как нибудь сфоткаю и выложу свои.

Доброго дня. Меньше 1000 не советую, так как при 15-17 А на выходе попадете на силовые ключи, будет БаБаХ. Ставте 1нФ х 1 кВ и резюк 100 оМ не менее 2 Вт, если планируете выжимать с ИБП до 15 А ,но если более 15 А, тогда советую в снаббере использовать 2,2 нФ х 1 кВ и резюк 47 оМ не менее 5 Вт и т.д... А вообще, правильнее, нужно стать щупами осциллографа на первичку силового транса и посмотреть, что у Вас будет твориться при "выжимании" планируемого тока с ИБП (ток нужно наращивать ток постепенно и следить за осциллограммой)

А я это неоднократно подчёркивал..., что нужно "вызванивать" обмотки ТГР, а не смотреть что на нём написано!

demidov36, спасибо за ценный совет, но у меня БП на 300 Вт, и я планирую выжимать с него максимум 10 А.

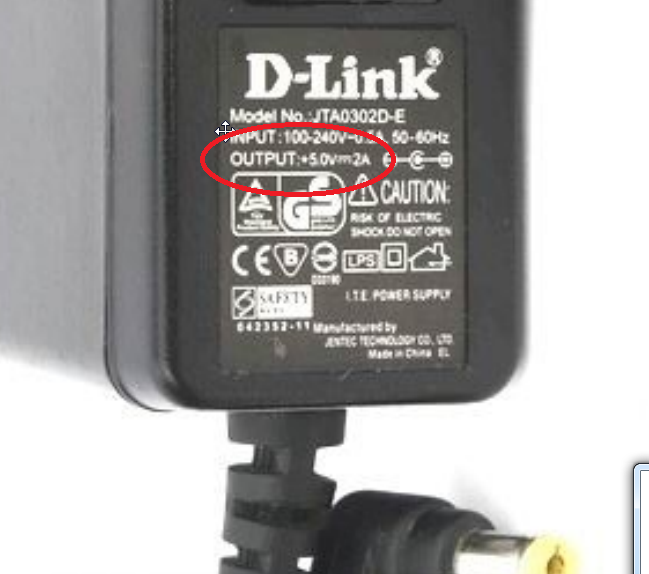

Собираю всё дальше потихоньку. Не даёт покоя мысль, что у меня нет подходящего источника напряжения, именуемого на схеме как 12.6В Как уже писал и говорил, что места в корпусе не много, и мой текущий БП на трансформаторе туда никак не влазит - нужно что то малогабаритное, и судя по всему импульсное. Уже даже заказал из Китая малогабаритные БП-шки (ссылка кому надо, самая дешевая цена которую нашел! можно заказать 2-3 блока за ОДНУ И ТУ ЖЕ стоимость доставки), но тут вспомнил про 7ю страницу данной ветки. Там приводится методика вскрытия и коррекции выходного напряжения для адаптера от некого компьютерного "железа". Перерыл весь балкон, но нашел таки парочку старых, вышедших из строя. На сколько мне помнится, адаптеры для DLINK-овских свитчей (16+2 портовых, как правило) весьма не дурные, то есть выдают 5 Вольт и порядка 2х Ампер.

Вот один оказался точно от такого свитча, но он мне не понравился, т.к. плата повреждена какой то ржавчиной, название микрохи замазано краской - в общем, заниматься им можно только от полной безысходности. Другой БП, скорее всего, был от VoIP-шлюза "Адпак" - там тоже весьма не хилые источники используются.

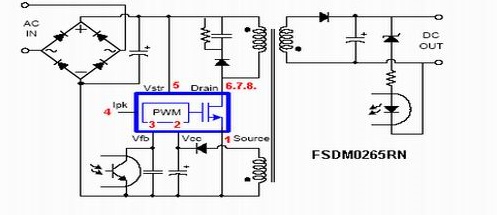

Он уже был разобран, потому как я его уже раньше смотрел, но неисправность не нашел. Но время прошло, появились новые знания, а так же прибор для проверки конденсаторов (правда только до 200мкф). Проверил все электролиты и нашел один полностью сухой 35в 47мкФ. Заменил его и БП завёлся. Приступил к доработке под свои нужды, открыл седьмую страницу. Конечно инструкция и близко к этому БП не подходила, но автор в этом конечно не виноват. Пришлось вытаскивать новые знания и переводить их в опыт. Нашел на схеме оптрон обратной связи, регулируемый стабилитрон (на TL431), попробовал "пошатать" резисторы в его обвязке, которые задают напряжение стабилизации. БП на это легко отозвался, но при достижении напряжения 10.5В стал уходить в защиту. Конечно знать бы чего ему надо, я бы так долго не парился, но предположил, что БП доходит до границы регулировки и дальше напряжение не задрать (всему же есть свой предел?!)

Внимание привлекло еще то, что силовой трансформатор имеет аж две вторичных обмотки, соединенных печатными проводниками параллельно. Это меня обрадовало: пусть я потеряю в мощности, за то, перефазировав обмотки и соединив их последовательно, мне удастся поднять напругу в 2 раза и достичь своей цели без перемотки! Так и сделал, только пришлось в итоге выпаять трансформатор - китайцы зачем то эти обмотки соединили между собой параллельно аж на самих штырках распайки! Расковырял там всё, нашел концы обмоток, припаял как положено. Включаю - БП пытается запуститься, но не запускается. Думал думал, потом убрал к чёрту эту TL431 и заменил цепь обратной связи на обычный резистор-стабилитрон-оптрон, и у меня все заработало. В покое напряжение 12.6В (так уж получилось, я не специально!) , под нагрузкой 500мА просаживается на 200мВ. При токе в 1А немного греется диодная сборка, но вполне допустимо (рядом будет кулер основного ИБП, для 100% гарантии), тем более суммарный ток потребления ВСЕЙ МОЕЙ КОНСТРУКЦИИ не более 600мА (без реле + 2 кулера на полной мощности).

Кстати, диодную сборку тоже пришлось заменить, потому как при напряжениях выше 10 вольт она начинала жутко греться (новую сборку видно на фото). В общем, погонял этот БП, покрутил - вроде все работает. А значит я решил проблему источника 12.6В, с чем себя и поздравляю. В корпус он входит прекрасно, даже остается 1см до верхней крышки.




При желании конечно можно сделать собственную плату и навести красоту, но это на любителя. Меня как то не сильно беспокоит наличие нескольких проводков МГТФ. Если уж ЗУ в космос отправлять, то можно зафиксировать их эпоксидкой. Просто на рисование, подгон ножек под детали, изготовление и пайка, займут еще добрых два дня, а времени как то становится все меньше и меньше.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей, приветствую. А я вот уже писал и показывал, что купил вот такую штуку - пришла за полторы недели. 2 ампера за глаза. Ну это так, кому неохота ковыряться)) Просто я занимался в это время другим...http://ru.aliexpress.com/item/A25-US-Pl ... dVersion=1

Кто переделывал ИБП MEAN WELL S-150-24? Как сделать сохранив защиту и как увеличить ток не перематывая транс, если это возможно.

Что касается защиты, то её порог определяется резистором R33. Чем больше сопротивление, тем порог срабатывания защиты от перегрузки выше.

Про ток. Повысить напряжение еще как то можно, а вот повысить ток.. Конечно можно заменить диодные сборки на супер-мощные. Так же можно поставить силовые транзисторы по-мощнее, но все равно в конечном итоге все упрется в трансформатор. В противном случае он будет греться, как сволочь, хотя скорее всего кратковременно позволит скачать с БП повышенные токи. Остальной ответ пусть напишут профессионалы импульсного дела.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Мне как то боязно импульсный транс перематывать, есть еще ИБП 48В 12,5А но придется искать другой корпус.
