Ока в Новосибирске

Так по моему оно всегда было на 32ой!

_________________
С уважением,Вячеслав.73!

неа, изначально было на атмега16, как у Слона. На какой странице перешли - уже не вспомню.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Привет Алексей! Я имел ввиду то, что все версии которые на первой странице данного форума на 32 меге!

_________________
С уважением,Вячеслав.73!

Естественно. Потому что версии на 16й атмеге, хоть как-то логически оформленной, не было. Были только наброски меню и некоторые программные элементы работы с датчиком тока, энкодером и тд.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Версия Слона у меня уже собрана давно, правда вторая прошивка (с подсчётом времени) так и не пошла, не запускается зарядка. А на Вашу версию нарвался случайно на ютубе, понравилось то, что ЗУ+БП+ разрядка стабильным током, нормальный такой лабораторник получается. А прежде чем собирать хотел перечитать форум чтобы вникнуть во все нюансы и чтобы не задавать глупых вопросов, но почти 500 страниц - это на долго.
P.S. Подскажите как включить оповещения с форума.

А Вы на первую страницу сходите,там подробно всё описано,я имею ввиду новшества и отличия.

_________________
С уважением,Вячеслав.73!

Очень Вас понимаю, но не знаю чем помочь. Действительно может быть будет достаточно внимательного изучения первых двух сообщений этой ветки? Это хоть какие-то попытки обобщить информацию... Остальное - поймём и простим ))


Вот тут ucp.php?i=174 Можно поставить "ДА" во всем списке, кроме "Скрывать моё пребывание на конференции" и напротив "Сейчас действует летнее время".

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Тогда вопрос на "засыпку", в ЗУ версии Слона я использовал компьютерный БП на SG6105 переделанный на TL494 через переходную плату (схема взята отсюда http://diodnik.com/zamena-sg6105-na-tl4 ... rexodnika/), можно-ли и в этом проекте тоже использовать, а то компьютерных БП штук пять и ни одного на TL494?

Но ведь БП на SG6105 будет в конечном итоге все равно управляться посредством TL494? Я понял, что да. Тогда разницы никакой. То есть конечно можно.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Всем привет. Долгое время не мог посещать форум. Есть два вопроса: Есть у кого печатка для установки шунта вместо ADC? У меня прошивка 1.07.006 какая сейчас актуальная?

В принципе можно и на макетке спаять, я так и сделал.


1.08

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Доброе утро, у меня ещё такой вот вопрос: на схеме я вижу только атмегу32, а на печатке "Коля для комп БУ_ЗУ_ОКА_275" ещё и атмегу8?

Добрый день!
Логичный вопрос. Атмега8 - это контроллер вентиляции. Позволяет задавать пороги вращения кулеров, присваивать им личные термодатчики, отслеживать температуру радиаторов для аварийного приостановления работы ЗУ, выводить температуру на дисплей. Не всем понравилась идея такого высокого внимания вопросам вентиляции (кому-то постоянный шум кулера вообще не мешает), да и памяти он отъедает у основного МК много. Потому было принято решение на вынос всего этого в рамки отдельного микроконтроллера. Можно было использовать менее ёмкий МК типа АТтини45, но атмега8 наиболее популярный, потому остановились на нём.

В случае отказа от контроллера вентиляции, желательно самостоятельно организовать цепи слежения за аварийной температурой радиаторов (силового БП, разрядника и тд) с выдачей сигнала логической единицы на 32ю ножку Атмега32 в случае перегрева. При этом ЗУ приостановит текущую операцию (уберёт ток) и вернется к нормальной работе после появления лог.0

PS. ЗУ полноценно не тестировалось мной без контроллера вентиляции. Люди собирали - говорят работает. Подробностей не знаю.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На первой. Мега16 - совсем другая тема.

Это понятно, но я "плавно" уже перешёл на 32, правда всё равно "проспал" ту страницу где был это переход.

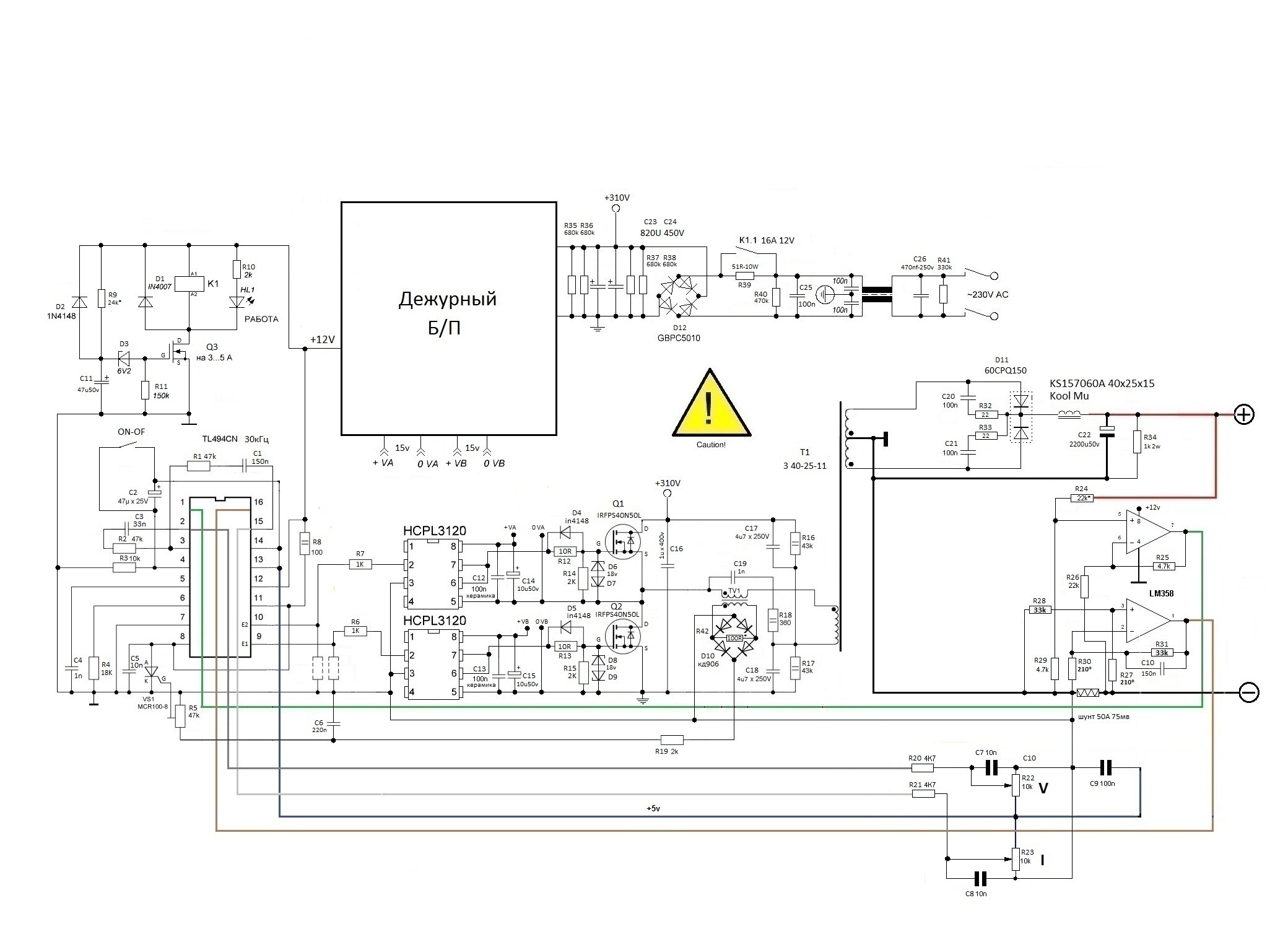

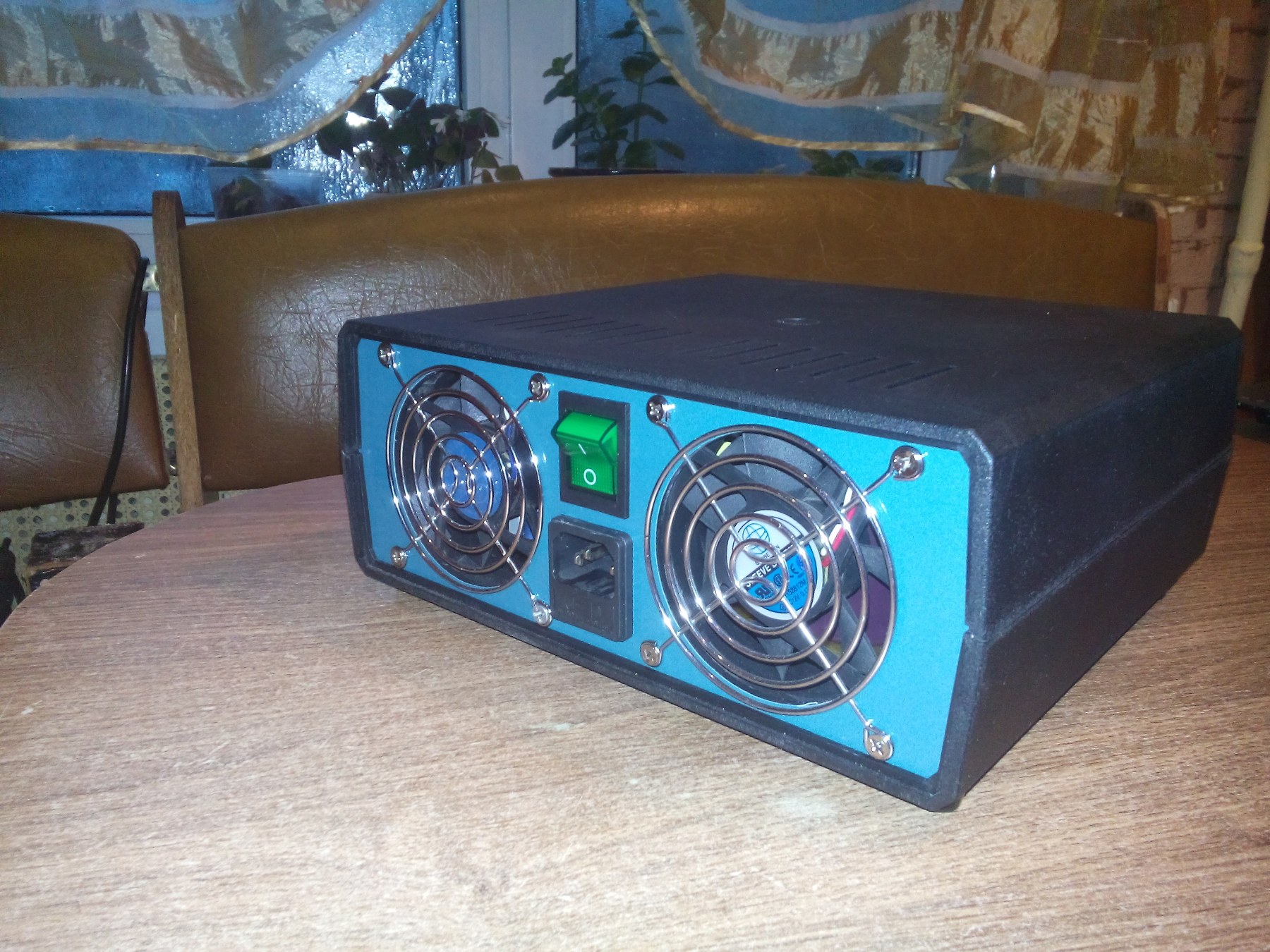

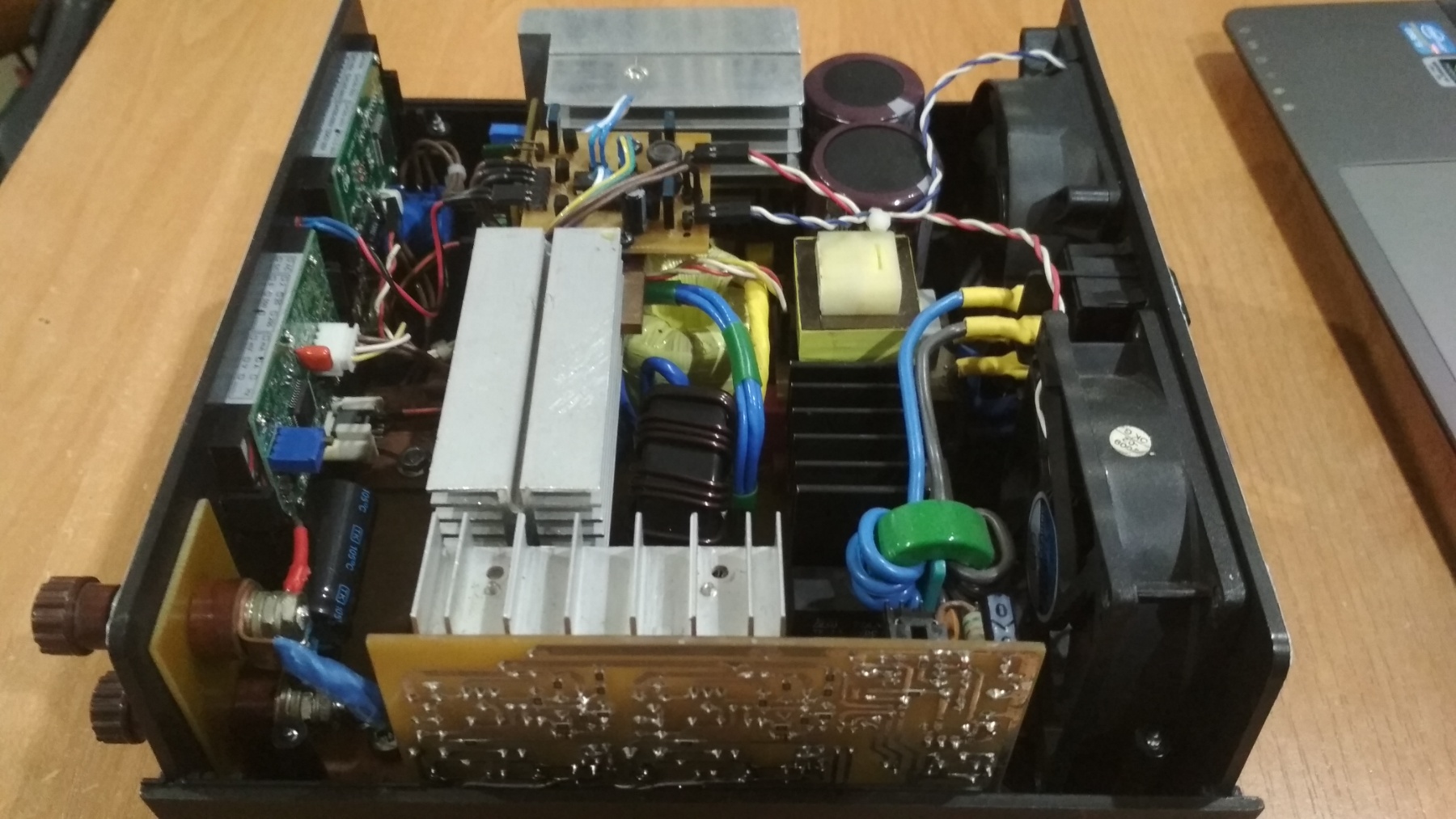

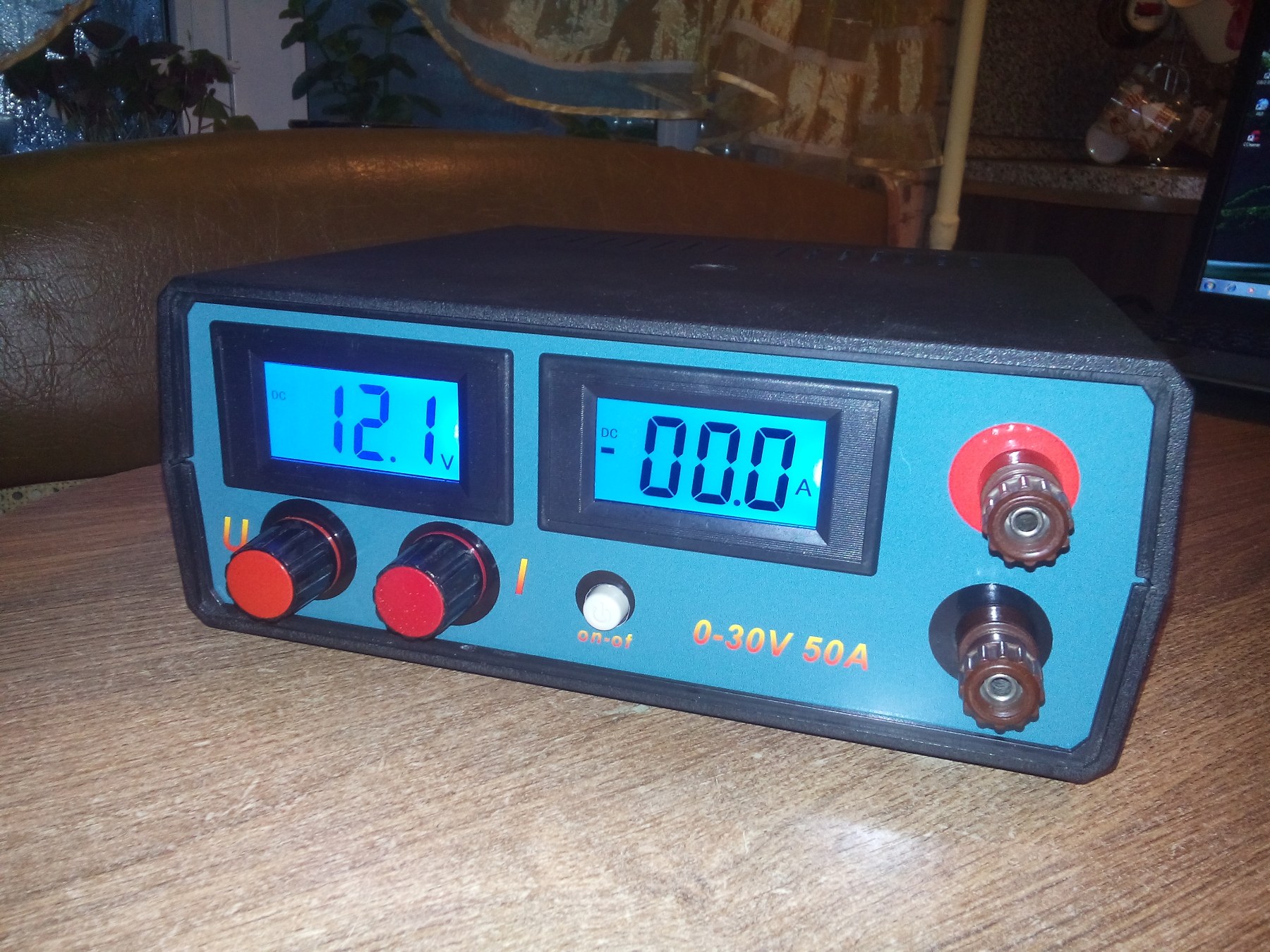

Как-то давно собирал данный блок питания довольно мощный 30в 50а на данный момент настроен на 70 ампер.Пришла идея прикрутить к нему управу Nusen 1.5.шунт вынести отдельно 100а реле тоже. Вопрос какой максимальный ток я могу получить? Или прошивку придется переделать?

Крайняя на сегодня офиц.прошивка 1.08 покажет максимально 32 Ампера с копейками. Дальше идет переполнение переменной и отображение тока продолжается с нуля. Эту ошибку я устраню в версии 1.09 (вернее уже устранил - нужно тестирование) и ЗУ будет уже отображать максимально 99.99А Думаю, что этого хватит за глаза, хотя одно знакоместо левее от окошка амперметра вроде есть и его можно использовать для вывода сотен. Но это уже не ЗУ, а какой-то сварочник получается

Теперь о не очень весёлом. АЦП у нас 12-битные, а амперметр у нас реверсивный, со средней точкой, равной половине питающего напряжения (у нас это 2.5в). Таким образом на положительный ток приходится всего 6 бит из 12-ти, то есть не 4095, а 2047 шагов. Столько же приходится и на отрицательный ток. Дискретность отображения (и регулировки) тока при силовом БП в 30А составляет примерно 15мА. Для силового БП в 100А (и соответствующих калибровках амперметра) она уже будет равна порядка 50мА. Заряжать таким ЗУ мелкие АКБ на 5-7Ач, где установка финального зарядного тока может составлять пару десятков миллиампер, а микроконтроллер сможет его выставить с точностью не лучше 50мА. Это как чинить наручные часы кувалдой. За то какие нибудь белазовские аккумы заряжать таким ЗУ будет просто радость

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Я так понял, такой шунт использовать можно?

Алексей я Вас понял.Насчёт аккумуляторов я использую 140-190Ah для грузовиков.Закажу платы и буду пробовать собирать.

Можно и такой. Вообще шунт можно использовать absolutely любой, лишь бы коэффициент усиления (КУ) нормально вписывался в диапазон измеряемых токов. Не знаю как быть с КУ у AD8418A - оно вроде там фиксировано, но в случае использования схемы на обычном ОУ эта возможность будет.

Я говорю про следующее: например, наш шунт должен измерять токи до 20А в обе стороны. При этом на выходе ОУ должны быть примерно такие напряжения:

0А - 2.5 В
+10А - примерно 3.75 В*
+20А - 5В (ну или чууууть небольшой запасик, скажем, 20А = 4.8 В). Это идеал, который заставит работать токоизмерительную часть наиболее продуктивно! А если при максимальных расчетных токах через шунт напряжение будет вольта 3.5-4, то это плохо ввиду использования не полного диапазона. Как результат - меньшая точность измерения/установки тока ПРИ НАЛИЧИИ технической возможности быть более лучшему результату.

* Аналогичная картина будет и при отрицательных токах, только выходное напряжение будет пропорционально уменьшаться вниз.
