Так 30 маловато вроде. Не получим максимально возможный ток. Я настроил на 45Кгц. А у меня почему то потолок что на заводском трансе что на перемотанном 24.6в. На не подключенном к пу силовом блоке, с перемотанным тр, изначально стоит максимальное напряжение 48в. На заводском 31в. Так а на какое напряжение рассчитан делитель в данный момент? Ребят! Кто то может помочь пересчитать до 40в?

30кГц на плечо вполне нормально, большинство АТХ БП так работают. На данный момент делитель рассчитан на 30в. Как пересчитать, это лучше автора дождаться.

Если речь идет о классической (моей) схеме, а не схеме NuSen 1.5, то расчет делителя прост: нужно чтобы 40 вольт входящих падали до 5 вольт.

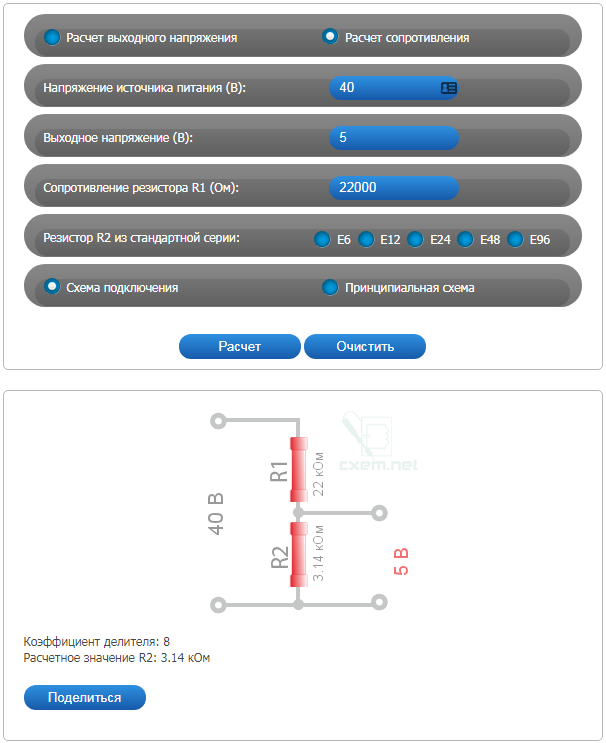

Далее идем сюда, вбиваем нужные цифры и получаем номиналы http://cxem.net/calc/divider_calc.php

Для запаса лучше взять не ровно 40В, а 43-45В. Если напряжение 40В уже взято с запасом, то не надо.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Поддерживаю, обмана нет, сегодня встретились, забрал свой заказ, качество отменное, оторвал чуть чуть-чуть меди с 2х мм текстолита, намерил 50 микрон, фольга держится крепко.

Олег В
Олег, по схеме NuSen v1.5 диф.усилитель вольтметра (U1.2) рассчитан на измерение напряжения до 25В с номиналами R9=R10=10к, R7=R8=2к. Поэтому вы не можете получить от ЗУ напряжение выше 25В. Вольтметр ограничивает максимальное рабочее напряжение ЗУ. Необходимо рассчитать номиналы резисторов под ваше максимальное напряжение силового БП. В папке "плата коммутации" есть информация по расчёту диф.усилителя, почитайте. Например под максимальное напряжение ЗУ 30В необходимы номиналы R9=R10=12к, R7=R8=2к, для 35В - R9=R10=14к, R7=R8=2к , а для 40В - R9=R10=16к, R7=R8=2к. Важно, чтобы расчётное максимальное напряжение вольтметра было ниже максимального напряжения силового БП! Иначе не будет работать стабилизация напряжения ЗУ.

Спасибо друзья, за подсказки. Заменю 10к R9-R10 на 14.7к. Это ближайшие с допуском 0.1%, которые есть в наличии. Думаю вольт до 38 покажет, а больше мне и не нужно. Вчера, когда питал шим БП от внешнего источника, который хочу применить как дежурку для ЗУ, забыл о обратном напряжении с бп и не поставил на плюсовой кабель дежурки отсекающий диод. Результат от принятых 48в, много дыма и спаленная выходная часть.

Олег В
На вашем фото силового источника стоит снабберная цепь R19, C14. Она требуется, если выпрямительные диоды у вас стоят не Шоттки. Тут такое правило: стоят диоды Шоттки - ставим только цепочки R21-C15 и R20-C16, стоят быстрые диоды - ставим только цепочку R19-C14. Об этом ранее писал форумчанин SergeyVB (Сергей) и выкладывал ссылку на свой вариант устройства Алексея с полной документацией. Много полезной информации для понимания работы ЗУ. viewtopic.php?f=21&t=1734&p=42157#p42151

Дмитрий я понял. У меня всё собрано по схеме и об этих нюансах не читал к сожалению. В моём случае стоят Шотки МВР30200РТ - 2шт.. Работает бп нормально, но я Вас понял и цепь R19, C14 уберу. Дежурку починил, резисторы в диф. усилителе поменял. Сейчас всё подключу и проверю, что он покажет по напряжению.

uni-el Рад что смог помочь.Завтра иду забирать свою бандероль.Но я еще брал фольгированный алюминий,ни разу не работал с сие чудом.Вот решил попробовать.

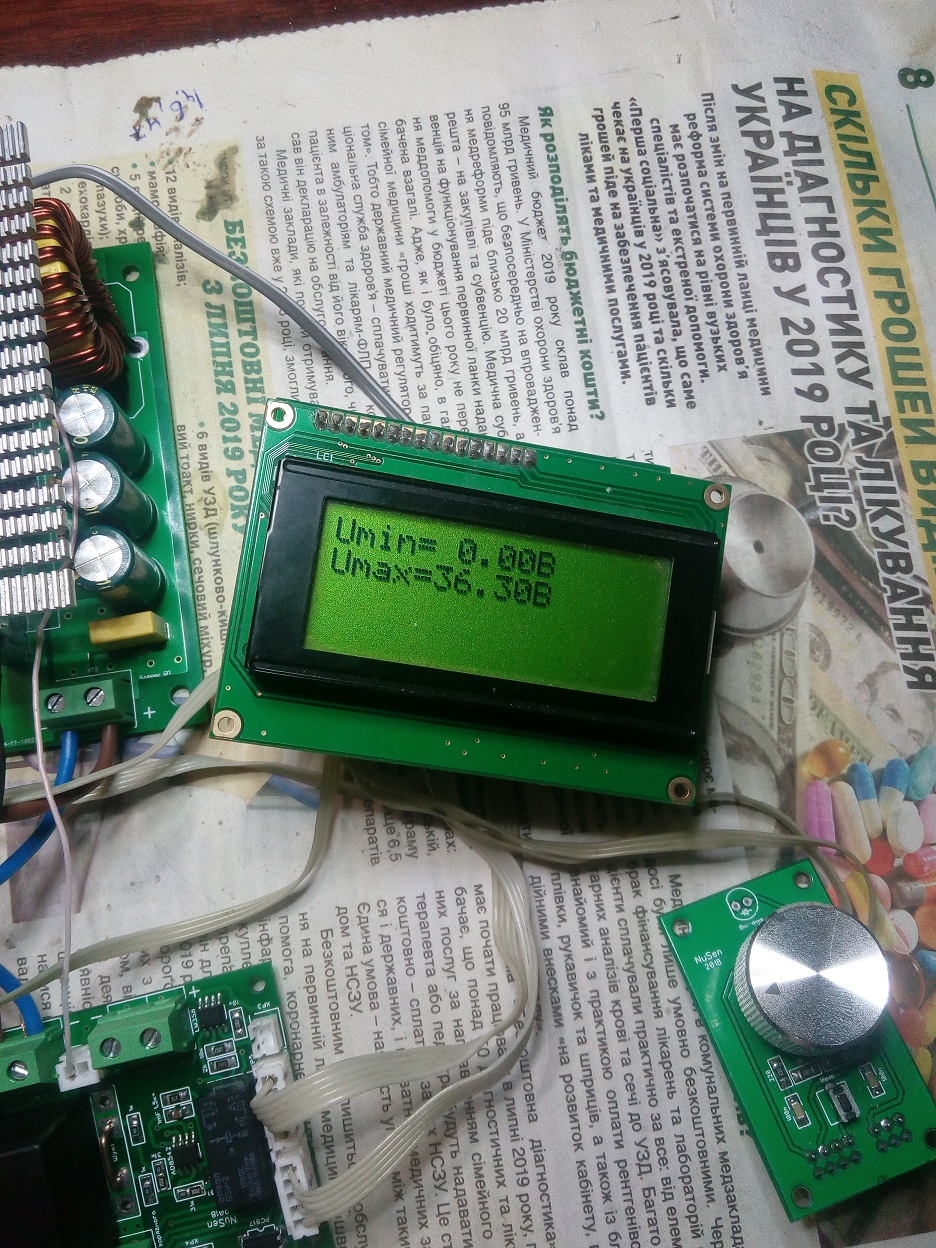

Ну теперь другое дело. 36.3в на выходе.

А почему четырех строчный дисплей?

serg1968-09 Да этот дисплей у меня для тестов. Двухстрочных, под распиновку что на плате нету уже. В корпус буду ставить хороший ОЛЕД дисплей http://www.kosmodrom.com.ua/el.php?name ... GPP5N00001

Олег В Понял вас.

А какое минимальное выходное напряжение получилось на перемотаном трансе ?

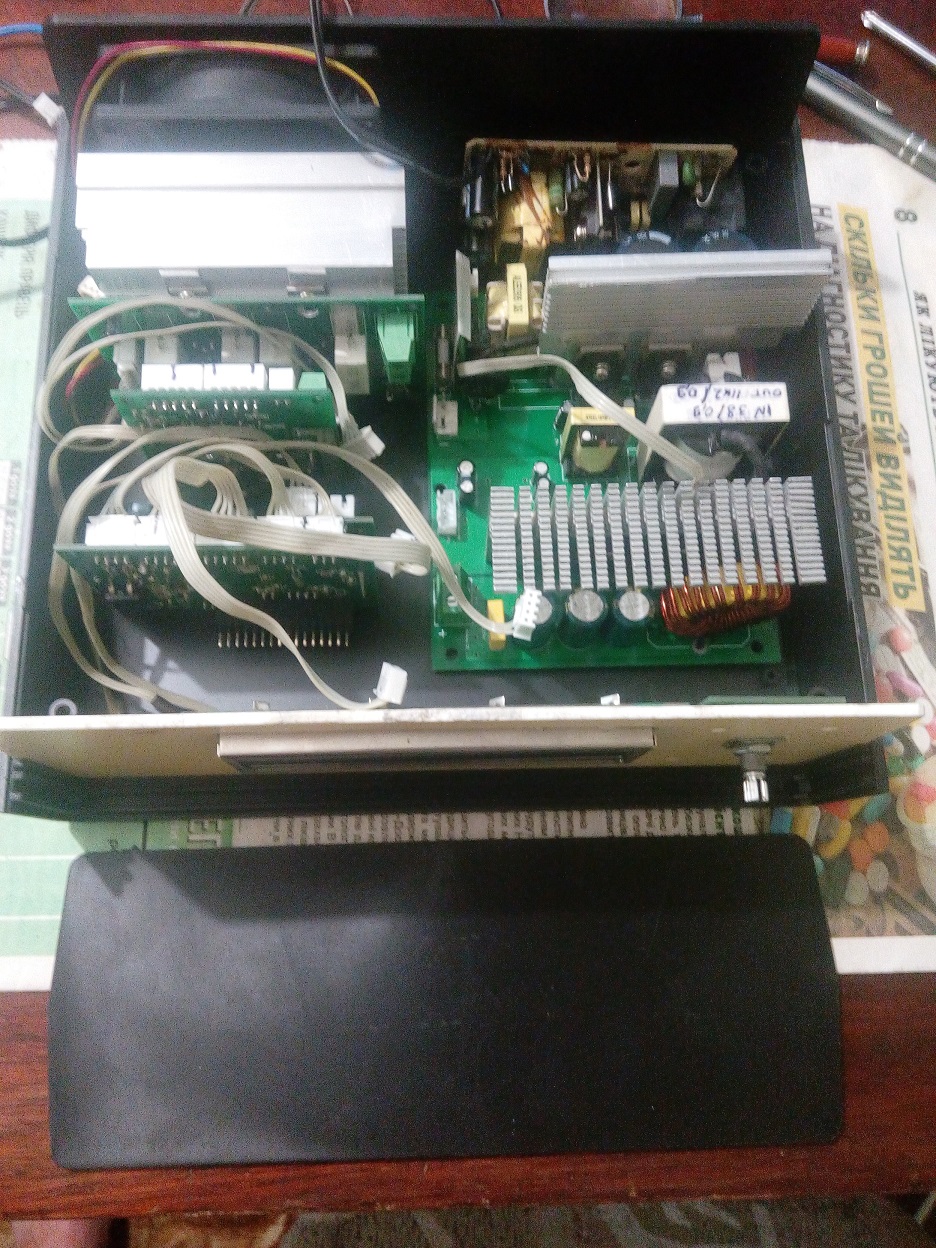

Сейчас точно не готов сказать. Кажется 0,3в. Соберу в корпус и сообщу точные показания. Пака идёт примерка...

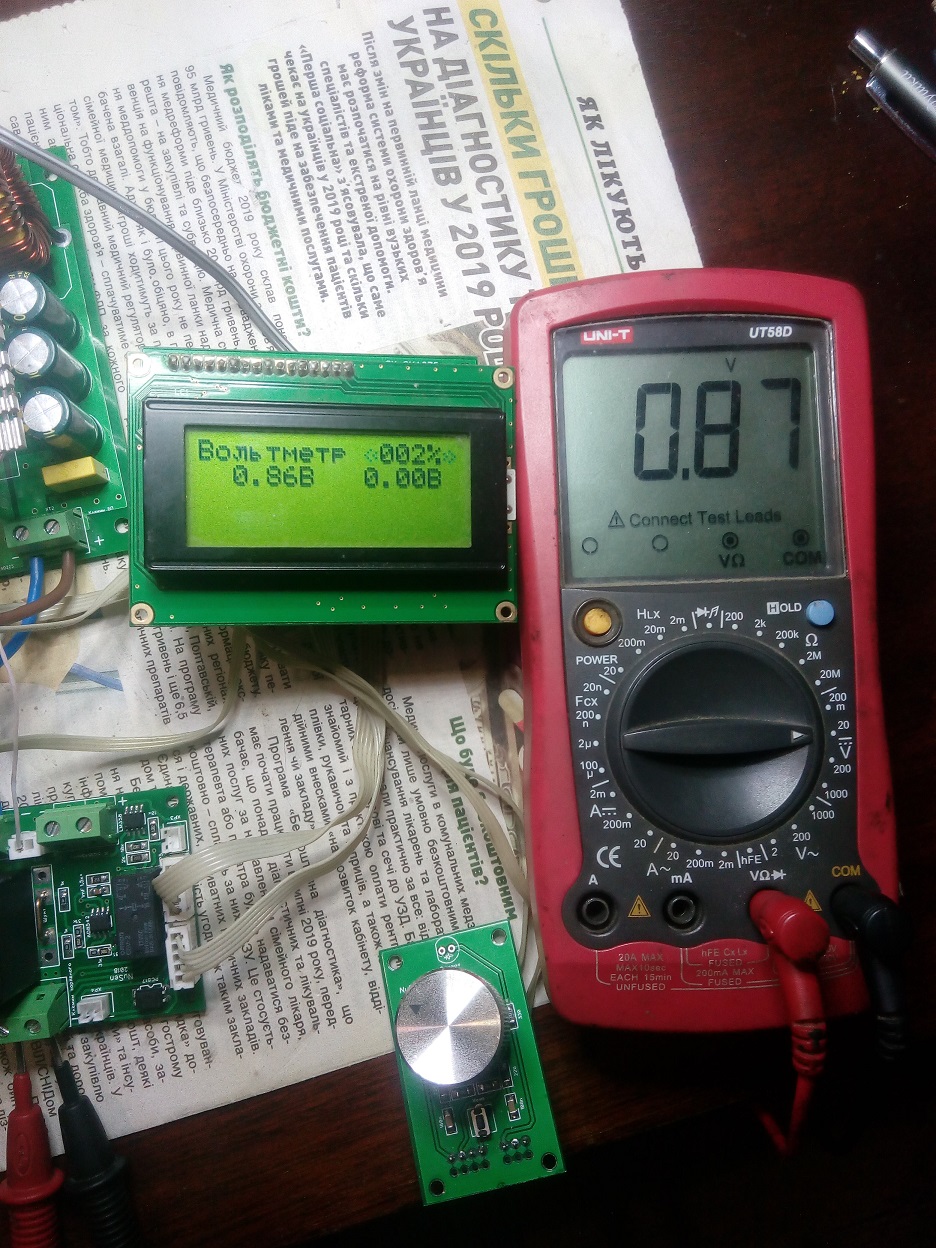

olegzom, Значит получается так. В калибровке вольтметра, нижний порог 0,42-0,43в, просто калибратор считает сразу с двух% и на картинке это видно.
В режиме блока питания, нижний порог 0.1в

Да-да, нижний порог надо или в режиме БП смотреть, или по результатам калибровки таблицы напряжений.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Результат кал-ки таблицы.
Нашёл в загашнике резисторы на 16к 1% для диф. усилителя, поставив которые можно поднять выходное напряжение до 40в, плюс в запасе у транса останется примерно 8в, но не знаю. Вернее не уверен. Нужно ли такое напряжение!?

0 вольт минимальный порог? Даже не верится. Нет, я думаю такое возможно, т.к. у меня лично 0.17в (а это почти 0.00). Поздравляю!


Мне бы не помешало. Пользуюсь ЗУ как настольным источником питания для абсолютно различных задач. Как-то раз приятель припёр телик с погасшей LED-подсветкой. Так вот у меня максималка у силового БП всего 21 вольт и для зажигания линейки этого было явно недостаточно. В общем, мне пришлось на коленке подключать еще один БП на 24 вольта последовательно, что бы увеличить напряжение. Это неудобно. Потому предпочтительней иметь источник с более высоким запасом по выходному напряжению. Может когда и найду время, что бы перемотать силовой транс.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо Алексей! Это результат точной намотки транса. Я их (вторичку) мотаю с точностью до 1мм. Что бы меди в двух обмотках было поровну. А китайцы мотают лишь бы как. От этого и погрешность. Перемотайте себе обязательно. Были бы вы рядышком, отправил бы вам готовый, уже перемотанный транс.
Я если честно не припомню аппаратуры питающейся 40в, но воспользуюсь вашим советом и доведу до 40ка. Малоли... Вдруг пригодиться
