Ока в Новосибирске

это хорошо, но их не я придумал. И без них у меня был возбуд. Правда на прототипе - там БП стоял очень капризный. Потом не экспериментировал.
PS. У меня с резисторами 0.17в минималка. Мне хватает

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ну тут кому то от нуля надо было, как вариант.

угу)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Поменял ACS712 на шунт, думал избавлюсь от нелинейности показаний тока. Калибрую амперметр допустим на 10 ампер по точному мультиметру, а на 1 ампере показания убегают уже на 60-80 миллиампер. Шунт наш отечественный 75ШИП1-20-0.5, операционный усилитель AD8572, в обвязку поставил прецизионные резисторы 0,05% с очень низкими тепловыми отклонениями. До платы управления 5В, ref 5В и сигнал на ADС0 от платки с AD8572 прокинул отдельными экранированными проводами длиной не более 5 см. Примерно такая же нелинейность была и на ACS712. Шунт ставил и в плюс и в минус,разницы особой не увидел.
Получается нет смысла городить огород с шунтом??? Или у меня одного так?

Радиатор на разряднике от чего использовали? Собираю такой же разрядник, не могу никак придумать, из чего сделать радиатор чтоб 250 ватт тепла рассеивать?

Полагаясь на массу положительных отзывов можно сделать вывод, что только у вас так. Причина? Не знаю. Но вот у меня она определилась стразу, как только понял, что все мои проблемы заключались в понятии "точный мультиметр". Он оказался совсем не точный, равно как и второй его собрат. Точно он показывает первые несколько секунд, а потом ему надо давать передышку секунд 30. Как только я это понял, то и ASC712 стал точным. Было мнение, что это греются провода (щупы). Но так как режим калибровки амперметра в новых прошивках основан на режиме стабилизации тока, уход сопротивления проводов (при их нагреве) никак не влияет на величину проходящего через них тока. Значит таки мультиметр не совершенный.

при входе в режим калибровки амперметра, цифры справа вверху и снизу слева одинаковы? А если выключить реле долгим нажатием, тоже одинаковые? Если нет, то ваша проблема в неправильно скоммутированных массах.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Знаю я, что нельзя измерять токи выше 5А больше 10 секунд мультиметром, показания поплывут. Мультиметр UT71C не поверенный конечно, но вряд ли дело в нем. Плата управления Вячеслава. Даже не знаю что там с землями можно напутать.

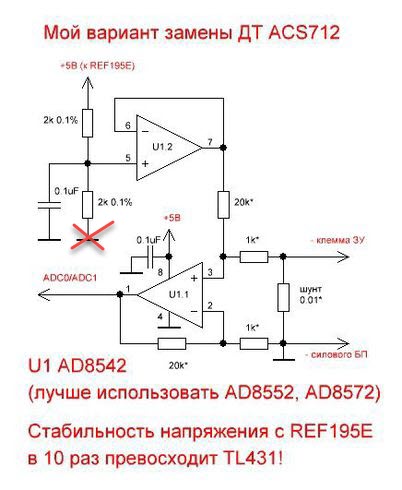

Обвязку шунта делал по этой схеме:


Цифры при калибровке сегодня посмотрю...Хотя при калибровке амперметра, какие там цифры, вверху справа проценты, внизу с права ток, слева внизу не помню...

И еще вопрос после сброса EEPROM, какой датчик тока выбирать если шунт использую? Я выбрал ACS712-20.

HappyUser
Какие у вас номиналы резисторов обвязки? У меня работает измерение тока по этой схеме с точность до 0.01А во всём диапазоне до 12А. Ещё следует проверить стабильность опорного напряжения 2.5В на 7 выводе ОУ (приложенная схема)

Номиналы все по схеме, кроме 2К - они стоят 1,96К.

HappyUser
Под ваш шунт требуется замена резисторов 20к на 31-33к(

HappyUser
Попробуй еще так, отсоедини минус от этого резистора и подсоедини это резистор непросредсвенно к 14 ноге MCP3208 (проводком). Резистор отсоединить нужно обязательно, а не просто на него напаять проводок и соединить с 14 ногой.

У меня чистый дешевый китаец, аля ВИТЕК. Но я был на 200% уверен в том, что не может мультиметр так врать. И второй мультиметр, из лохматых 00 годов (еще оригинал) типа мастеча тоже давал мне повод думать, что с мультиками все ок. Однако глюк был налицо https://youtu.be/RVSGw-oI18I Не смотрите на то, что батарейка севшая - с новой батарейкой точно такие же результаты. Такие же результаты я получил и с шунтом. По началу даже руки опустились, но очень скоро вышло это видео https://youtu.be/WLK9aTQDpfg Попробуйте еще раз подумать в эту сторону.


блин, это старая прошивка, где есть проценты в режиме калибровки амперметра. Там была ошибка работы с МСР3208 и потому была нелинейность. В новых прошивках (я имею ввиду семейство 1.07.007-хх) изменен принцип работы с МСР3208, изменен сам подход к калибровки амперметра (переход на режим стабилизации тока, калибровать амперметр можно вообще без нагрузки). И по сути, уходить с ASC712 стоит только, если мешает его чувствительность к магнитным полям.

Так что переходите на 1.07.007-4.hex, и не забывайте про первый абзац данного сообщения.


NuSen смог Правда в своей конструкции, собственноручно разведенной. Правда он уже разобрался в той проблеме, но факт прецедента был.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вот такие в магазине есть:
С2-36 0.125 0,5% 31.6К

Почему разлет такой 31-33?

ver1.07.007-5-УДАЛЕНА! ОТЗЫВ!!!.hex

А что за отзыв то был?

Прошивка отозвана, какой то глюк был. Не помню уже.
Сообщение исправил. ver1.07.007-4_RU юзать. Просто у меня влита именно ver1.07.007-5 в ЗУ, вроде работает всё. Не помню абсолютно что за отзыв, куда отзыв, почему отзыв?!

нашел:
17.12.2017 ver1.07.007-5.hex >>>>>>>> ОТЗЫВ ПРОШИВКИ!!! Не покатило! Возврат обратно на ver1.07.007-4.hex
Редактор профилей: снято ограничение на ввод минимально возможных токов. Да, теперь точкам, которые отвечают за ток, можно выставить нулевые значения. Зачем-то это потребовалось пользователям, а мне 1 байт поменять совсем не трудно. Но я надеюсь на ваш здравый смысл!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

1.07.006.2 вот такая прошивка стоит.

Последние записи относятся для блока питания или для зарядки. У меня готова ПП со схемой LM358 в место датчика тока. Уважаемый ока275 пишет что у него нормально. Прошу прояснить в чем сыр бор.

oka275
В прошивке ver1.07.007-4_RU есть проблема с обнаружением аккумулятора раньше писал. Пользуюсь ver1.07.007-3 проблем нет.

HappyUser

Датчик тока при измерении должен выдавать сигнал 2.5В +/-2.5В (получаем от 0...5В диапазон)
С резисторами 31к имеем 2.5В +/-2.325В
С резисторами 33к имеем 2.5В +/- 2.475В

Устранение ошибок чтения АЦП было в 1.07.007, как и переход на режим ограничения тока при калибровке амп. Только я не могу найти анонса этому, и в файле истории пусто.


Понятно.

Вот полный перечень изменений в прошивках 1.07.007

7.12.2017 ver1.07.007-5.hex >>>>>>>> ОТЗЫВ ПРОШИВКИ!!! Не покатило! Возврат обратно на ver1.07.007-4.hex
Редактор профилей: снято ограничение на ввод минимально возможных токов. Да, теперь точкам, которые отвечают за ток, можно выставить нулевые значения. Зачем-то это потребовалось пользователям, а мне 1 байт поменять совсем не трудно. Но я надеюсь на ваш здравый смысл!

04.12.2017 ver1.07.007-4.hex
Добавлено определение отключения АКБ в процессе автоматической работы с АКБ.
Внимание!!! В режиме "Ручной заряд" никакой подобной автоматики не предусмотрено. Это аналог "дедовского" ЗУ, где была только ручка регулировки зарядного тока. В нашем случае вместо ручки - энкодер. И никакой автоматики!!!

08.11.2017 ver1.07.007-3.hex
Не выбирается тип дисплея после сброса еепром или удерживанию кнопки МЕНЮ при включении. То есть меню выводится, но вращение энкодера не позволяет выставить, например, "НЕТ"

07.11.2017 ver1.07.007.hex
1. Изменено ограничение установки максимальной ёмкости АКБ с 200 до 250Ач в редакторе профилей.
2. Устранение ошибок при чтении АЦП, тем самым устранилась нелинейность амперметра. Но работа над ошибками не закончена, так что тут еще могут быть вопросы!
3. В режиме калибровки амперметра сменился принцип регулировки тока. Раньше мы регулировали ток путем регулировки напряжения, а теперь БП работает в режиме ограничения тока. По идее, для калибровки амперметра больше не нужна нагрузка. Вообще. Можно подключать амперметр прямо на клеммы ЗУ. Только не забудьте отключить сразу после окончания работы с калибровкой амперметра, что бы не зайти случайно в режим калибровки вольтметра..
