У вас в схеме внешнего вольтметра стоят конденсаторы C16 и C25 они там не нужны. Вы провода от этого вольтметра непосредственно на крокодилы -+вывели в точку контакта с аккумулятором? Калибровка корректоров производилась?

pereborka
Эти конденсаторы нарисованы в схеме Алексея, калибровка корректоров производилась. Вообще все отлично работает, только в режиме разряда, напряжение не бьется. К внешнему вольтметру идут отдельные провода, они припаяны непосредственно к крокодилам.

Какое реле все таки стоит для коммутации входа вольтметра? Маркировка же есть какая никакая?

NuSen
Завтра напишу какое реле устройство на работе. Эти конденсаторы в вольтметре я не встречал ни в одной схеме промышленных БП их там нет только резисторы и у меня так же. Выход вольтметра по моей схеме можно соединить к ADC2 или ADC3 разницы нет. Только в калибровках рабочий вольтметр будет находится слева (ADC2) или справа (ADC3). Выбираем один из портов. А вывод 1 TL494 подсоединить через резистор 1к к выходу вольтметра.

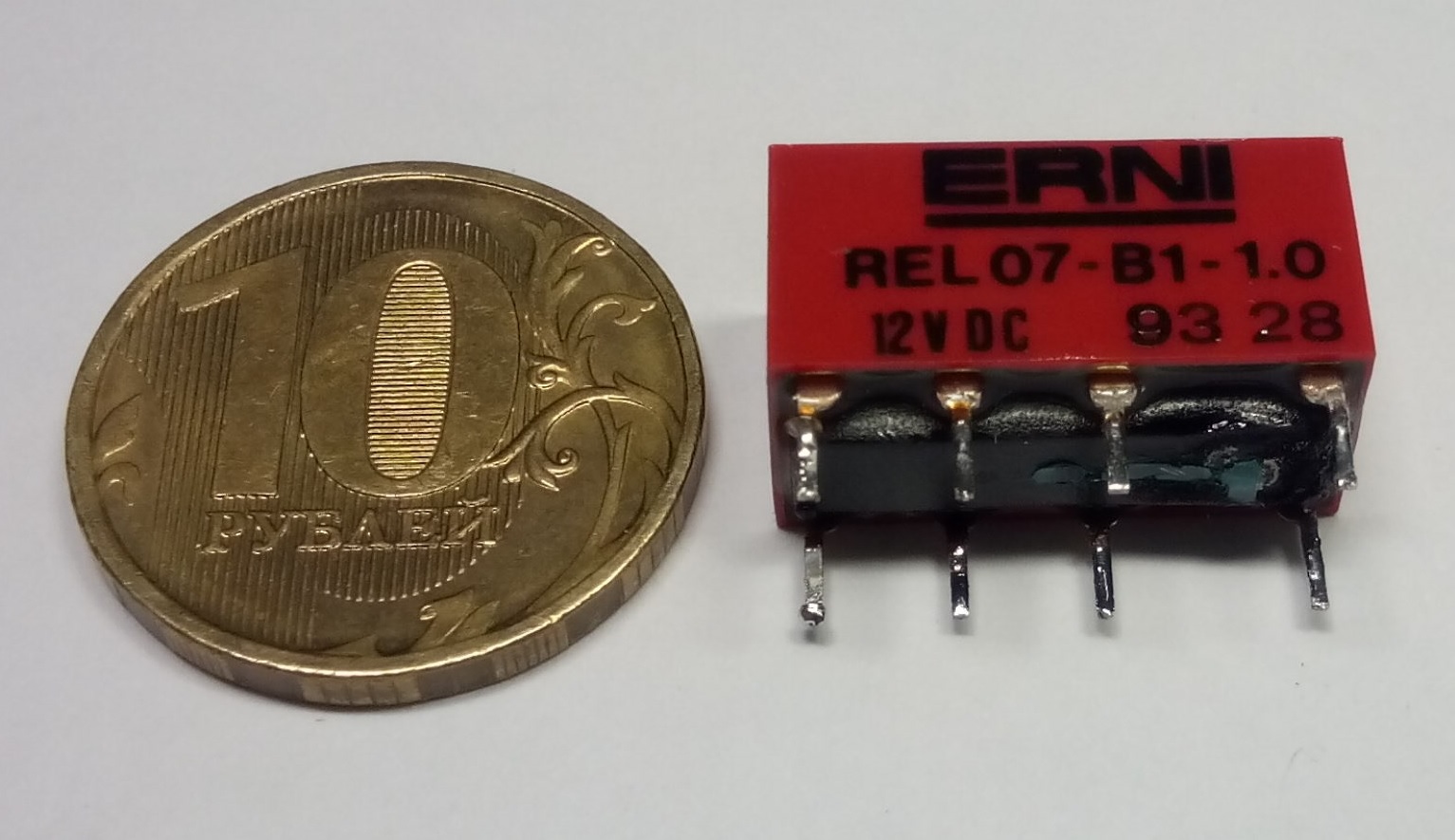

Реле, установленное у меня.


Последний раз редактировалось pereborka 09 ноя 2018, 16:32, всего редактировалось 3 раз(а).

pereborka
Долго смотрел схему, так и не понял, а сеть АКБ, которая идет с операционника на ADC3, куда подключается в схеме с реле?

25.01.2017
Изменения в версии 1.06 для контроллера вентиляции
1. Увеличено значение температуры, при которой срабатывает оповещение о перегреве. Теперь это происходит при превышении температуры максимальных оборотов на 10 градусов, что бы дать кулеру возможность остудить радиатор
2. Из-за этого на 5 градусов снижена температура максимальных оборотов (верхняя граница), которая устанавливается по умолчанию в чистый МК. То есть если раньше мы видили по умолчанию границы 35/60 градусов в меню "Поведение кулера", то теперь (по умолчанию!) будем видеть 35/55. Мне кажется, что не многие заходят в это меню, оставляя эти цифры как есть. Но 70 градусов нагрева (правда аварийного, но тем не менее) мне кажется многовато. Пусть хоть 65 будет. [/quote]

Алексей 70гр. абсолютно нормальная температура, тем более для ограничения.
Вопрос. при установки этой прошивки основные калибровки сохраняются, как я понимаю?
Кроме естественно тех, что касаются охлаждения

Алексей
Как заставить зарядное контролировать перегрев аккумулятора?
И аварийная остановка зарядки или постепенное ограничение тока ...
Что бы спать спокойно
Не планируете?

Да простит меня Алексей. Отвечу за него.
Памяти нет. Остаток памяти на исправление недочетов.

Смайлов офигеть, написал ответ а кнопки нет, а она за пределами экрана.

Думаю, на ограничение тока да, возможно памяти и не хватит.
А вот на аварийное отключение, думаю больших ресурсов не потребуется.
Просто жестко переопределить один термодатчик, к примеру четвёртый, на остановку зарядки.

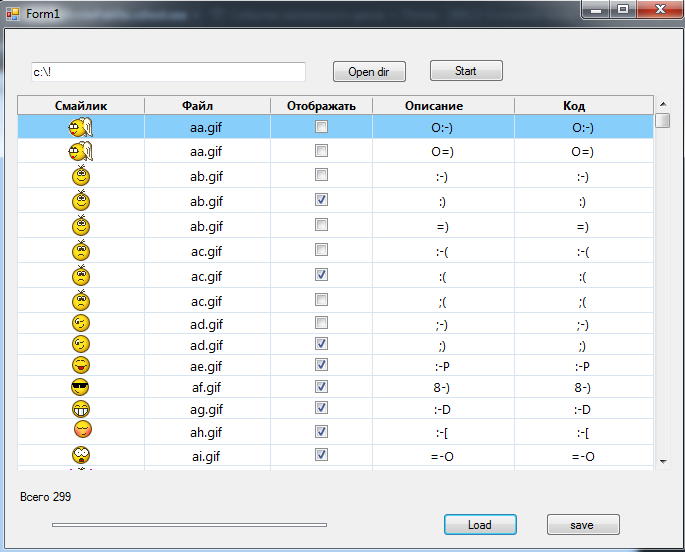

Спокойствие! Над смайлами работаю - дописываю программулину, с помощью которой я легко "прокликаю" мышкой все 280+ строк, выбрав те смайлы, которые останутся в редакторе и те, которые перейдут в "Еще смайлики...". Мне это проще сделать, чем вручную в админке открывать свойство каждого смайлика и проставлять там галочку.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да. Я часто пользуюсь режимом "Эл. нагрузка". Правда у меня ЗУ ограничен на 11А (из за примененного шунта), а разрядник на 8А.

Вот так: сделаешь людям одну "хотелку", так тут же просят сделать еще две Юрий, ничего личного в Вашу сторону! Это лишь очередное подтверждение тому, что проект закончить невозможно (если только не насильно). Когда-то надо ставить точку. Это понимание уже есть, так что это лишнее подтверждение тому.


А что делать тем, кто задействовал все 4 датчика? Даже если всех их "бортануть", то этот четвертый датчик участвует везде, даже в процедуре его выбора - там на 4 датчика рассчитано! И придется перелопачивать всё на свете, а это потенциально новые глюки, потому как нюансы начали подзабываться и одно трогаешь - другое падает (как в переполненном сарае).

Ладно, все выше перечисленное - всё таки лирика.
Что я могу реально сделать?

1. Ввести пятый датчик. Кто очень хочет - припаяет его к 1й ножке атмега8 (порт PD3), разумеется, "подтянув" его резистором на шину питания, как это сделано у собратьев.
2. Внести в логику Атмега8 фиксированную температуру, которая будет считаться аварийной. Что бы ее сделать изменяемой, потребуется расширение меню в атмега32, а там памяти считанные проценты остались.
3. При превышении температуры проще делать так, как делается при критическом перегреве - глушится разрядник и БП, и далее система ждет остывания. После чего включается БП (или разрядник, если работал он) - устройство продолжает делать то, что делало. Писать на дисплее "перегрев АКБ" вместо того, что он пишет сейчас, скорее всего можно (просто текст поменять). Это позволит с МИНИМАЛЬНЕЙШИМИ усилиями сделать так сильно желаемую "хотелку" всем, кто её когда либо желал. Другие варианты сильно более затратны и не вытянут по памяти в Атмеге32.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Что то Алексей прошивка не пошла.
Устройство пишет вентиляции нет.
Потом перегрев.
Вернул старую прошивку - всё нормально

(прошивка блока управления ver1.07.006.2)

Проверил работу контроллера вентиляции с прошивкой Ver1.06 пока нет замечаний отрабатывает всё чётко. Перед прошивкой обнулял ATMEGA8. Основная прошивка Ver 1.07.007-3

pereborka
А в каком режиме потребовалось вручную включать реле при калибровке?

Я ничего не обнулял, но работает четко.
Юра_789, залейте 1.06 и принудительно очистите EEPROM-память микроконтроллера. Потом включайте ЗУ.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

NuSen
Включать принудительно реле требуется в режиме калибровок амперметра и таблицы напряжений. Иначе будет сообщение нет ответа БП. Вы сами поймёте, когда это потребуется.

С прошивкой платы управления ver1.07.007-4_RU.hex версии 1.06 для контроллера вентиляции не работает -> вентилятор не найден -> перегрев
Старая прошивка контроллера вентиляции ver1.05 работает нормально
Кристалл стирал. eeprom стирал во всех ячейках FF.
Уже несколько раз пробовал бесполезно

Ну если никто больше не отписывается о несовпадении напряжения при разряде, значит все у всех хорошо или банально лень померить (это же так трудно и долго или еще проще, "почему я должен мерить?").
Пошел делать другой вариант. Не знаю, получится или нет, если не получится, придется просто повторить чью то печатку из данной темы.

Алексей, я с нова с вопросом...
Появился первый "кандидат" на тестирование... вот такой http://www.delta-hr-6-12.ru/. Попытался сам создать для него профиль. Оцените и поправте, что не так...
Емкость АКБ - 12Ач
Алгоритм - IUoU
Ток SOFT-START - 0.03C (00.36A)
Напряжение SOFT-END - 7.30B
Осн. ток(BULK) - 0.10C (01.20A)
Напряжение BULK-END - 7.30B
ABSORRPTION END - 0.02C (00.24A)
Напряжение FLOAT - 7.30в
Tok FLOAT-END - 0.01C (00.12A)
Ток разряда - 0,10С (01.20А)
Напряжение разряда - 4,80В
Трен.Время разр. - 10 сек
Трен.Ток разряда - 0,10С (00.12А)
Трен. время заряда - 05сек
Трен. ток заряда - 0,1А (01,20А)
