Так и я писал 3-4 страницы назад!Ноль внимания!

_________________
С уважением,Вячеслав.73!

Здравствуйте. Надеюсь я вас еще не замучал?)) Записал видео...

Здравствуйте, Алексей! Да нет, не замучали ) Спасибо за видео! Так приятно смотреть fullHD, четкость потрясающая!
Итак, что мы видим?
1. БП спокойно работает с выпаянными резисторами и конечно со вспомогательным БП, питающим TL494. Что ему мешало работать раньше? Подключенная ПУ?
2. Надеюсь подаете питание на TL494 через диод? Он нужен для развязки, что бы из цепей питания TL494 ничего не попадало обратно в цепь 12.6в
3. 11.5 вольт может быть маловато. Некоторые экземпляры БП могут свистеть из-за недостатка питания, но если все ОК, то и не грейте голову.
4. Выходит у нас то, что БП полностью исправен и без ПУ работает. И сама ПУ (с атмегой32) тоже исправна. Но когда всё вместе подключено, то напряжение ниже 3 вольт на 4й ноге TL494 не падает. ПАРАДОКС! У меня нет ответа на этот вопрос, ибо чудес не бывает (оба узла исправны, но вместе не работают). Примерно из той области, когда в фонарике всё исправно: лампа, батарейка, выключатель! Но вопреки логике лампа не светится. Значит все-таки есть какая-то неисправность! Ибо подобная методика управления БП спокойно работает и проблем с ней никогда ни у кого еще не возникало!

Временно уберите соединение 4й ножки TL494 с 34й ножкой атмега32 - сейчас ответ от БП появился? Если да, то проблема только в этом. Убирать эту цель категорически нельзя, ибо включенный БП будет бодаться с включенным разрядником.

Разрешаю вам использовать сигнал с 34й ножки атмега в любых альтернативных вариантах! Например, управлять 220в-питанием силового БП через реле (типовой электронный ключ управления реле наверное догадаетесь как сделать? смотрите в принцип управления реле, коммутирующего АКБ.) Это вообще было бы идеально! Я хотел так сделать, но лишнее реле.. транзистор.. диод... лезть в 220в... Зачем, когда можно просто глушануть TL494 по четвертой ножке.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Очень интересный случай! На меге32 логический 0 почему там 0.7 вольта? Мое мнение: что то напутано с подключением земель между собой. Возбуд страшный, поэтому ничего не работает, надо осцилом смотреть. То что там есть 26 вольт это еще не говорит о том что все работает. В конце концов замкните принудительно 4 ногу тлки пинцетом, предварительно отключив её от 32 меги, а потом запустите калибровку. Чудес не бывает есть ошибка, у многих и у меня в том числе все прекрасно работает.

""Разрешаю вам использовать сигнал с 34й ножки атмега в любых альтернативных вариантах! Например, управлять 220в-питанием силового БП через реле (типовой электронный ключ управления реле наверное догадаетесь как сделать?""

Алексей,коммутировать силовой БП по цепи 220В не есть хорошо!Перезапуск БП ,перезарядка эл. конденсаторов высоковольтного выпрямителя, приведёт к тому,что термисторы нагреются и перестанут выполнять свою функцию ограничения зарядного тока этих самых конденсаторов.В конце концов накроется блок.

_________________
С уважением,Вячеслав.73!

1. Когда БП разрешено работать, порт на ножке 34 переходит из режима "ВЫХОД" на режим "ВХОД с отключенным подтягивающим резистором" и больше не управляет шиной. Потому эти 0.7 вольта могут быть наводками. Если бы порт оставался в режиме "ВЫХОД", но его состояние было бы не в лог.1, то МК продолжал бы диктовать свою волю на данной ножке, замыкая её своими внутренними транзисториками на массу. И в этом случае напряжение 0.7 вольта могли бы быть подозрительными и указывать, например, на наличие тока в данной линии. А по скольку порт работает в режиме "ВХОД" и его входное сопротивление достаточно велико (и линия до 4й ножки прервана), то 0.7 вольтам неоткуда взяться по идее (наводки?).
2. Еще вы вероятно путаете логический ноль с абсолютным. Это не так. Напряжение 0.7 вольта вполне укладываются в это понятие. Или я не понял вашу мысль.


Да, это мне не пришло в голову в четвертом часу ночи. Спасибо за предупреждение! Тем более все равно придется управлять нагрузочным резистором (отключать его в режимах, когда работает разрядник). Ну пусть тогда использует этот сигнал для обесточивания TL494 и управления полевиком нагрузочного резистора. В принципе это простейшая схемотехника - работа с элементарными транзисторными ключами. Или искать причину - почему по-раздельности все работает, а всё вместе нет.

Как вариант - готов получить весь комплект по почте и помочь разобраться. Не сильно хороший вариант, чреватый большой потерей времени в отделениях родной Почты России, но очень действенный.


Алексей! А земли платы управления и земля самой TL494 - они соединены между собой? Проверьте этот провод!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Почему ileksus игнорирует совет Вячеслава?

Да, если порт на входе и там Z состояние- возможны наводки. Тогда почему мега не может просадить до нуля 4 ногу тлки? У меня кстати точно такой же блок ключи сгорали раза 4, но между сгораниями блок со сверчками все же работал. Я переделал ТГР и все пропало (инфа в соседней ветке). Если там возбуд то компаратор на входе тлки метается как волчок и управлять им невозможно. То есть схема сама по себе генерит возбуд, а тлка пытается в этот момент что то сделать, но не может. Причем самое печальное , что это проявляется на разных значениях выходного напряжения, то есть на каком то значении блок может себя вести как нормальный.

Z-состояние, это же вроде ситуация, когда ножка внутри микросхемы вообще ни к чему не подключена? Но у атмеги это состояние есть, пожалуй, только в режиме прошивки, когда сигнал RESET придавлен к земле. А в данном случае мы имеем вполне определенное сопротивление порта, работающего в режиме входа (пусть и достаточно высокое). Но если это проще для понимания, то далее пусть это будет Z-состоянием, но с данной оговоркой.


Еще раз объясняю (и буду это делать, пока неясностей не останется). Атмега в данном случае не должна ничего просаживать до нуля и не просаживает. Когда БП запрещено работать, атмега выставляет на порту ноги 34 логическую единицу (5 вольт) - TL494 затыкается, конденсатор С2 разряжается. А вот когда БП разрешается работа, то атмега просто отпускает эту шину в свободное плавание, переводя состояние порта с ВЫХОД-ЛОГ1 на "Z-состояние", то есть перестает хоть как нибудь влиять на жизнь TL494 и её четвертой ножки. При этом конденсатор С2 начинает заряжаться через резистор R6, а напряжение на 4й ножке медленно падает. Это даёт возможность плавного запуска ШИМ, при чем с теми параметрами, которые заданы производителем БП. Если бы я оставлял порт атмеги в режиме ВЫХОД, но просто бы переводил его состояние не в Z, а в уровень лог.0, то напряжение падало бы резко, словно вышеупомянутой схемы плавного запуска не существует. А это не комильфо. Теперь все поняли ПОЧЕМУ я применил именно этот подход?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да я малость оговорился в предыдущем сообщении. Подал 5 вольт на 4 ногу тем самым запретил работу шима! Так и есть. Тогда значит есть ошибки в переделке блока. Без платы управления блок при правильной переделке должен выдавать половину шима, а там все по максимуму. Плата управления не может управлять тлкой вот и ругается. Все правильно так и должно быть. Что бы что то понять нужны замеры напряжения на 1,2,3,4 ногах тлки с платой и без платы управления. По ходу 4 нога тут вообще не при чем, а все наше внимание приковано именно к ней.

На 1 и 2 ноги ТЛки лезть со щупами не рекомендую,если только предварительно заперев её,ТЛку +5 Вольтами по 4 ноге!Тем более при не стабильной работе всего БП! Правильно сказали ,или земля плохая или возбуд!А всего вернее всё вместе!
Я что то не пойму в чём разница между Менвелами на 12В и 24В? Или это не Менвел?Схематехника этих БП которые с Али упрощена до нЕльзя!Сейчас один 12Вольтовый дорабатывал,проблем нет,работает без шума!Да и ни когда не было!Что интересно,в последнее время они ,Китайцы, вместо компаратора на ОУ,который в защите и вентилятор включает поставили просто биметаллический датчик на дроссель для кулера, и питают его без м\с 7812,на прямую через резистор! За то пошли дросселя намотанные на двух,сложенных вместе кольцах!Вобщем сечение магнитопровода увеличили в два раза!

_________________
С уважением,Вячеслав.73!

Хммм, отсоединил ТОЛЬКО 34 ногу Меги (J4.5) от БП, все равно на 4 ноге ШИМа 3 вольта. Значит их вносят на ШИМ J4.1 и J4.3? При нажатии "калибровка амперметра" на J4.1 - 5 вольт, на J4.3 - 5 вольт при отключенном БП. Так должно быть?
То есть по выходам 494 при отключенной плате имеем:
1 нога - 2,5в
2 нога - 2,5в
3 нога - 3в
4 нога - 0в.
При подключенной плате и включении "калибровка амперметра" имеем:
1 нога - 0в
2 нога - 5в
3 нога - 5в
4 нога - 3в
Такие вот измерения.

А то что на 4 ноге три вольта не настораживает!?Там,если всё нормально ,должно быть или 0В или 5 Вольт!Промежутка нет!

_________________
С уважением,Вячеслав.73!

Вот именно, что МК говорит TL494 - "включись", но она не включается. Потому что напряжение на 4й ножке не падает ниже 3х вольт. Потому и приковано всё внимание к ней. Оно должно падать независимо ни о чего!


Вот и главная задача!
Сомневаюсь. Нет никакой связи между указанными ножками и 4й ножкой. Хотя..


Помеченное красным - против логики! Отпаивайте J4.3 временно. Какие результаты?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Нужно убедиться в работоспособности блока питания, отключив плату управления. Повесить на вторую ногу переменный резистор, напряжение должно регулироваться, если оно регулируется. То нужно подключить j4.1, оно тоже должно регулироваться с помощью платы управления, в меню есть пункт как цап проверить Алексей Викторович это показывал в видео. Цап интересно меняет напряжение на выходе. j4.3, j4.5 при этом пока отключить

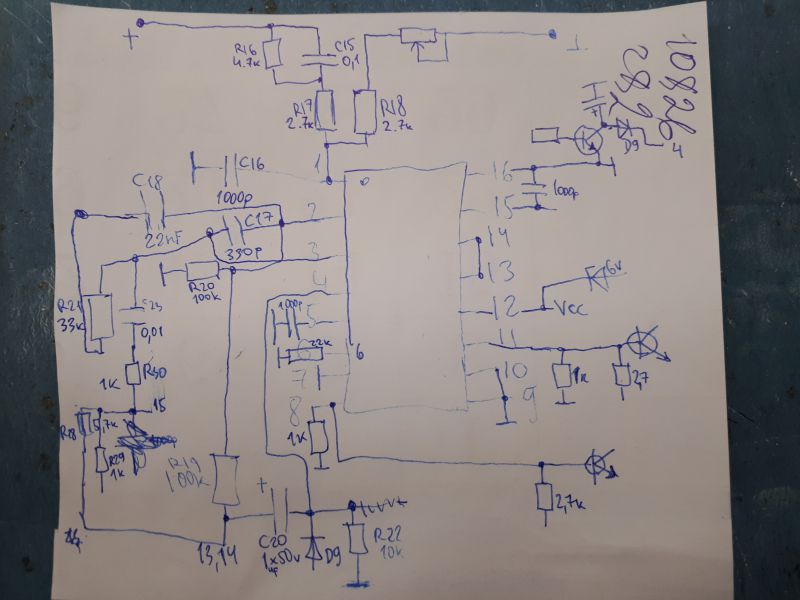

Попытался нарисовать схему - не художник ни разу. Не судите строго))

Отпаял J4.3 - никакой реакции. Все то же самое? Отпаивать J4.1?

Что это за диод D9? Срочно удалить!!! 14 и 15 выводы тлки соединены?

Оно у меня регулируется подстроечником установленным на 1 ноге

ileksus
А что там за стабилитрон на 12 ноге на 6 вольт?

Я бы все переделал, во вложении схема, как будет у меня (скачайте по новой, кто успел скачать, перезалил)..
