Леха, имею большой опыт использования таких разъемов. И причем в самых суровых условиях - они у меня стоят на лодочном моторе, в котором организованна зарядка АКБ от мотора. Вода, дождь, грязь...Показали себя они, на ура! Хорошие разъемы.

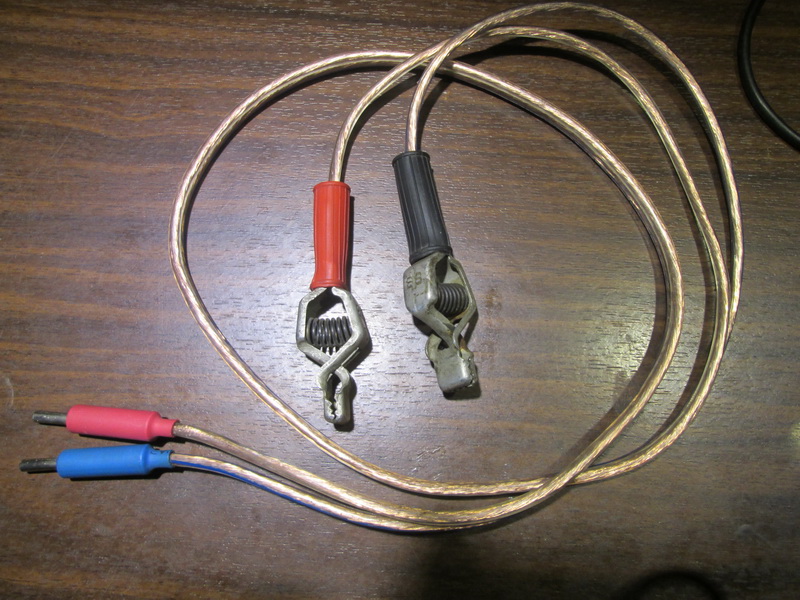

Ну а по проводам...У меня медь. На токе в 15 А, рука нагрев не ощущает. Вот фото силовых. Измерительные в гараже, пока не сфоткать.
В основном я заряжаю АКБ 40-ки и свою 38-ку. Автомобильный и от машины не плохо заряжается, тем более я его недавно поменял. Старый поставил на лебедку в гараже и на электро-штору. И на нем свое отдельное зарядное. Поэтому зарядные токи в 4 А, я внешний вольтметр не цепляю. Цепляю только, если просят зарядить, продиагностировать от 55-ки и выше. Это редко. А лабораторный БП, так вообще, на 99% используется на малых токах, и кстати именно для БП, те старые дубовые провода, были крайне не удобны. А щас, красота.

Да, проводки толще моих. В общем, в магазин теперь только с магнитом надо ходить. Уже и радиодетали почти все магнитятся.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А я изначально ставил на свои ЗУ гнездо прикуривателя (компрессор,переноска), гнёзда приборные(бананы) для ЛИП,только они с магазинов сопротивлений,они там мощные и ШР с кабелем 4х жильным 1,5_2,5 мм.кв, в котором и вольтметр и силовые провода уживаются.

_________________
С уважением,Вячеслав.73!

гнёзда прикуривателя - это вообще тема. Но там надёжный корпус надо, и достаточно вместительный.
И датчик сделать, что когда прикуриватель вставляется, то МК выставляет 12 вольт (легко можно сделать, только придумать сам датчик)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Надо подумать! Например фото датчик,с одной стороны светодиод ИК ,с другой фототранзистор!

_________________
С уважением,Вячеслав.73!

Я уже подумал.
(для присутствующих: пожалуйста, не относитесь к этому всерьёз. Мы просто валяем дурака, да и никого не заставляем делать так же. Если из этого что-то и выйдет, то будет ли это внесено в основную прошивку - большой вопрос. Потому, что памяти мало, да и есть более серьезные вещи. Потому не надо возбуждаться, пожалуйста.)

Заморочки возникают. Например, очень желательна защита от дурака, а конкретно - еще одно реле, которое будет включаться от команды МК. А он её подаст только в совокупности следующего:

1. ЗУ бездействует, ничего не разряжает и не заряжает.
2. Прикуриватель вставлен

И только после этого включается режим БП, ограничение тока на макссимум, напряжение 12.00 и врубается реле прикуривателя. Реле клемм ЗУ остаётся не включенным, потому любое использование его клемм бесполезно и безопасно (как для ЗУ, так и для пользователя-непоседы). Если этот вариант пойдет на ура и будет восстребован на рынке готовых устройств, то можно еще посмотреть в сторону вопросов удовлетворения рынка. Но будет правильно это делать уже в рамках совместного творческого сотрудничества (договоримся).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Принято!

_________________
С уважением,Вячеслав.73!

Вячеслав-1

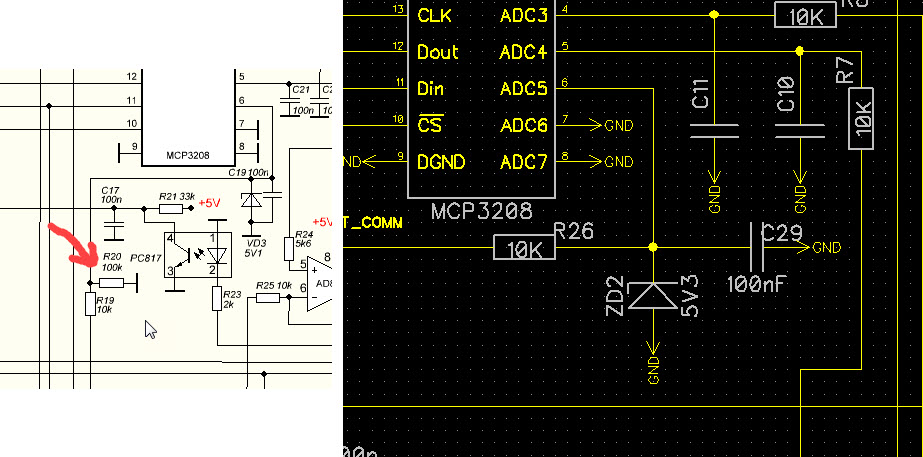

Резистор R20 обязателен или желателен? В авторской схеме его нет.

Нет,не обязателен!

_________________
С уважением,Вячеслав.73!

Вячеслав-1
Зарезервировал место под него на плате, а там нужен не нужен будет, покажет.

Схема не моя,Алексея!Или я ошибочно воткнул, или не знаю...!Во всяком случае он вроде не мешает!

_________________
С уважением,Вячеслав.73!

тумблер на панели отключает ацп перелючает на резюк высталяет бп 12в и включает притыку через реле на пря мую к бп что-то типа такого это чисто моя старая идея ...а там по обстотельствамм с вольтметромм или без!

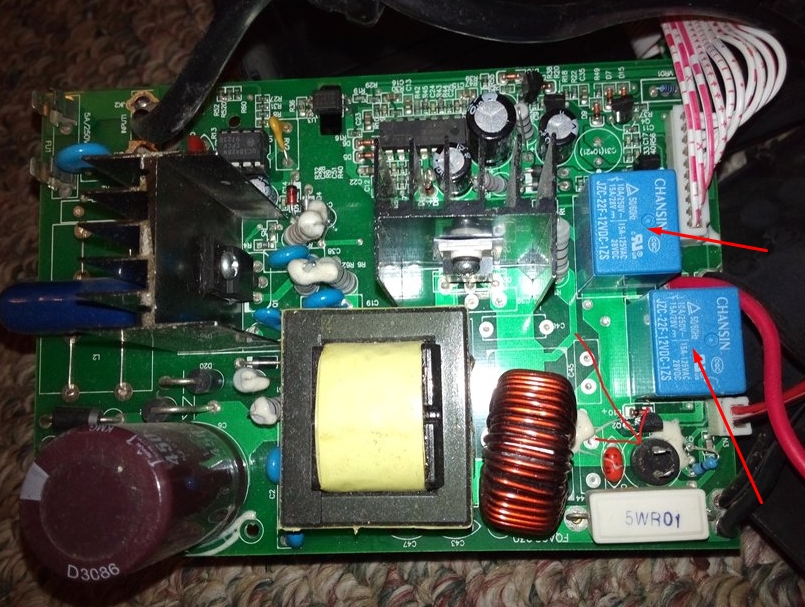

Тоже поддерживаю эту идею и готов поэкспериментировать! Заметил что в зарядном устройстве AutoProfi SBC-120 стоит два реле, и перед началом зарядки щелкают по очереди, сначала одно потом через 2 сек другое.

Всегда пожалуйста, я ж не против. Это просто мои "гуси" воспринимать большинство предложений как непосредственную команду к выполнению, и потому что-то воспринимается в штыки. Решать конечно мне, что войдет в прошивку, а что нет. Кому это не нравится (ну вдруг найдутся такие), то скажу на это словами из известного мультика: "Будете ответ писать - про свою погоду напишите". То есть никто не запрещает осваивать программирование самому и быть независимым от каких-то несговорчивых авторов всяких там ЗУ Так что впредь я буду спокойней реагировать на все предложения. Наверное.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте форумчани, здравствуйте Алексей! Хотел бы предложить всем дать время отдохнуть автору и довести те мысли которые у него есть до ЗУ уверен он сделает, а нам бы дать автору данные по ЗУ кто уже сделал, пример плотность электролита после заряда АБ. Для примера у меня АБ 65Ач будет год через месяца 2 пока не жалуюсь я решил сделать цикл снял АБ поставил на зарядку плотность была 1,27. При разряде емкость составила 67Ач что лучше быть не может. После заряда на автоматическом режиме плотность стала 1,21Ач. Я в ручном режиме при 2А заряжал примерно 4 часа и плотности поднялась до 1,25Ач. Я думаю так хоть может не прав и учить никого не буду. Меня примеру все устраивает и считаю что те кто сделал это ЗУ имеет минимум руки и мозги, кто не согласен пусть покажет что-то лучшее.

Не могу победить разрядник. При калибровке нагрузка не регулируется. Проверил все соединения, все пропаяно. Что делать?

"Не регулируется" подразумевает собой ПРИСУТСТВИЕ некого явления, но нет возможности им управлять. То есть из текста можно буквально понять, что "ток есть, но регулировать его не получается". И тут я как всегда задаю уточняющий вопрос - а ток вообще создаётся? Если да, то какой он величины? И зависит ли он от напряжения источника, на который нагружается разрядник? Или разрядник ток не создаёт?

Так же необходимо уточнить:
1. Изменяется ли напряжение на выходе DAC3 (то есть на 8й ножке) при вращении энкодера в режиме калибровки разрядника? При DAC=2000 напряжение должно быть примерно 2.5 вольта.
2. А на первой его ножке есть 5 вольт?
3. А на шестой?

Если три ответа "да", то доходит ли это изменяемое напряжение до ОУ? Давайте напряжения на обоих входах (инвертирующем и не инвертирующем) и выходе ОУ. Ножки не указываю, ибо схем куча и на всех схемах эти элементы ОУ поменяны местами. Разницы никакой, а неудобство из-за путаницы имеется. В общем, если моя схема, то ножки 2-3 и 1. Если Вячеслава, то 5-6 и 7.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Извиняюсь, затупил, при DAC= ~ 90 ток начал подыматься. Все работает!!! Алексей спасибо!

Ну и хорошо
Я обязательно придумаю что нибудь такое, что бы МК или сам искал этот порог, или.. ну в общем надо будет что-то придумать.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Кстати с шунтом все гораздо лучше. Вольтметром по нему и калибровал амперметр. До этого мультиметром калибровал, щупы грелись при 7-8А и он сильно врал.
