Схемы на TL494 являются классическими и похожи как близнецы, потому какую не собирай - всё одно.
Стандартные вопросы:
1. Какое напряжение на 12й ножке TL494?
2. Присутствуют ли импульсы на входах транзисторов VT7-VT8?
3. А на их коллекторах?
Для начала вопросов достаточно и ограничимся "холодной" частью схемы.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

12.6 вольт подаю от БП !

Нужен полный ответ на ВСЕ вопросы. Иначе не получится диалога.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

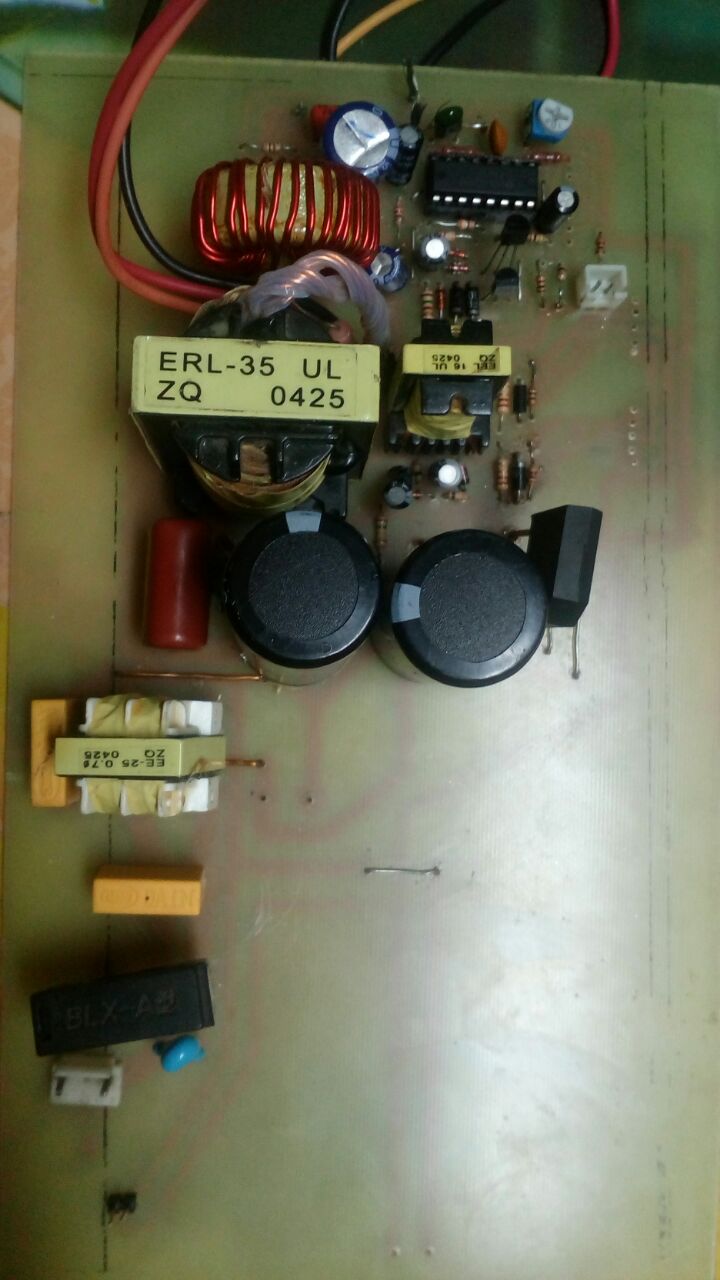

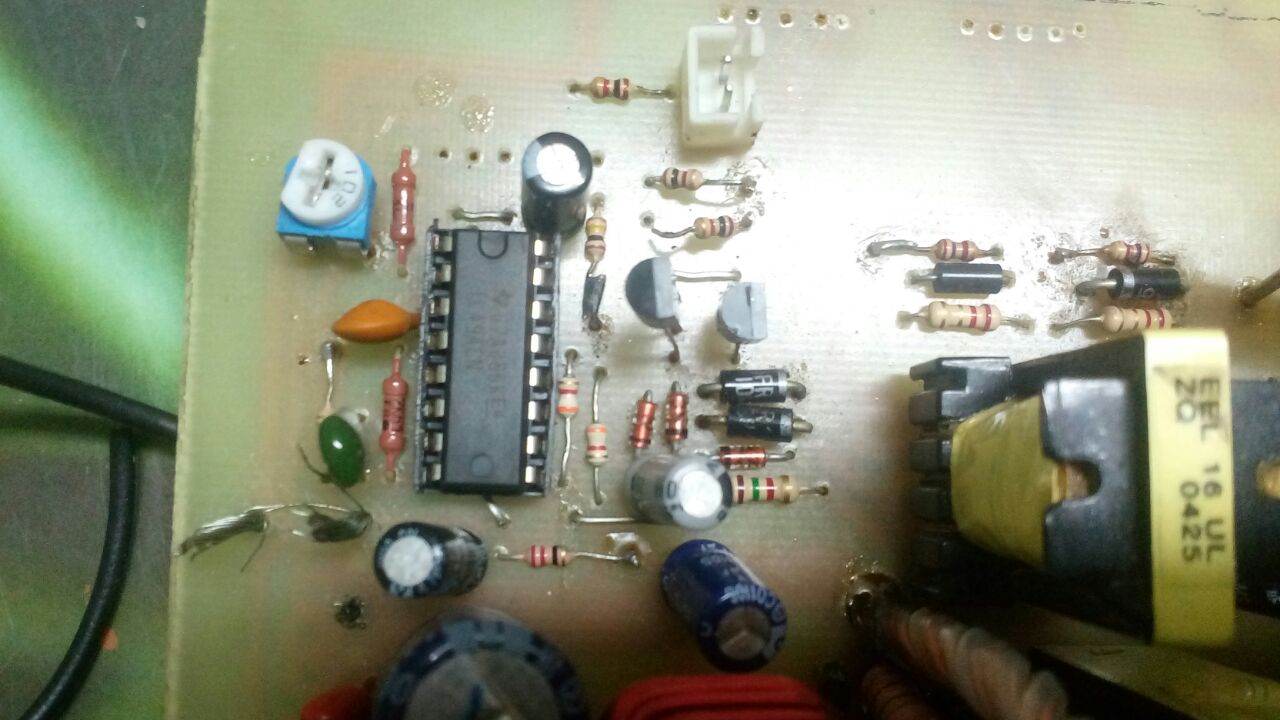

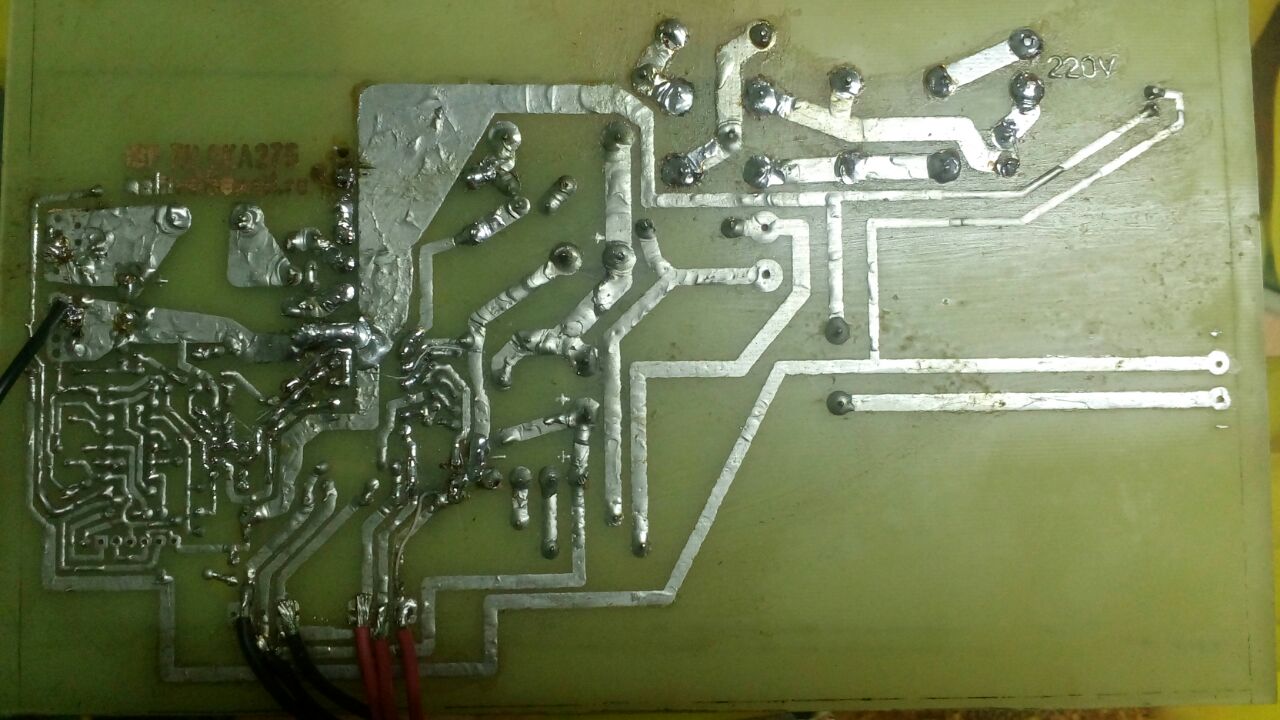

Вот что собрал и нет старта

Это понятно. Я уже перечислял выше вопросы, на которые нужны ответы. Это первый шаг к поиску неисправности. Мне больше нечего добавить..

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Осциллографа нет

Посмотрел фотографии. Не понял, а где силовые высоковольтные транзисторы (2sc4106 как на схеме или аналогичные, типа 13009)? где диодная сборка, что по выходу БП ставится?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Посмотрел фотографии. Не понял, а где силовые высоковольтные транзисторы (2sc4106 как на схеме или аналогичные, типа 13009)? где диодная сборка, что по выходу БП ставится?[/quote]
Проводами сбоку припаял! на плате два резистора на 1Ком на масу на схеме их нет не пойму зачем они!

Еще раз посмотрел на всё, перечитал. Это ахтунг. Я настоятельно рекомендую Вам использовать уже готовый блок питания - купить на али или еще где-то (точное место можно будет указать позже). Или собрать на уже разведённых готовых платах, как люди собирают. А глядя на всё это, я еще удивляюсь как Вас током еще не шваркнуло. Поберегите себя и близких пожалейте.

PS. Выносить высоковольтные транзисторы, работающих на частотах в несколько десятков килогерц, это полный моветон. Не нужно так делать, это не низковольная низкочастотная техника. Берите нормальную проверенную печатную плату, правьте её под свои элементы (ширина между выводами радиоэлементов, разная цоколёвка трансформатора гальванической развязки может различаться) и собирайте скрупулёзно. Да, и без осциллографа связываться с импульсной техникой - не желательно. Случись чего, и не сможете наладить, потому что без инструмента невозможно будет определить неисправность.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

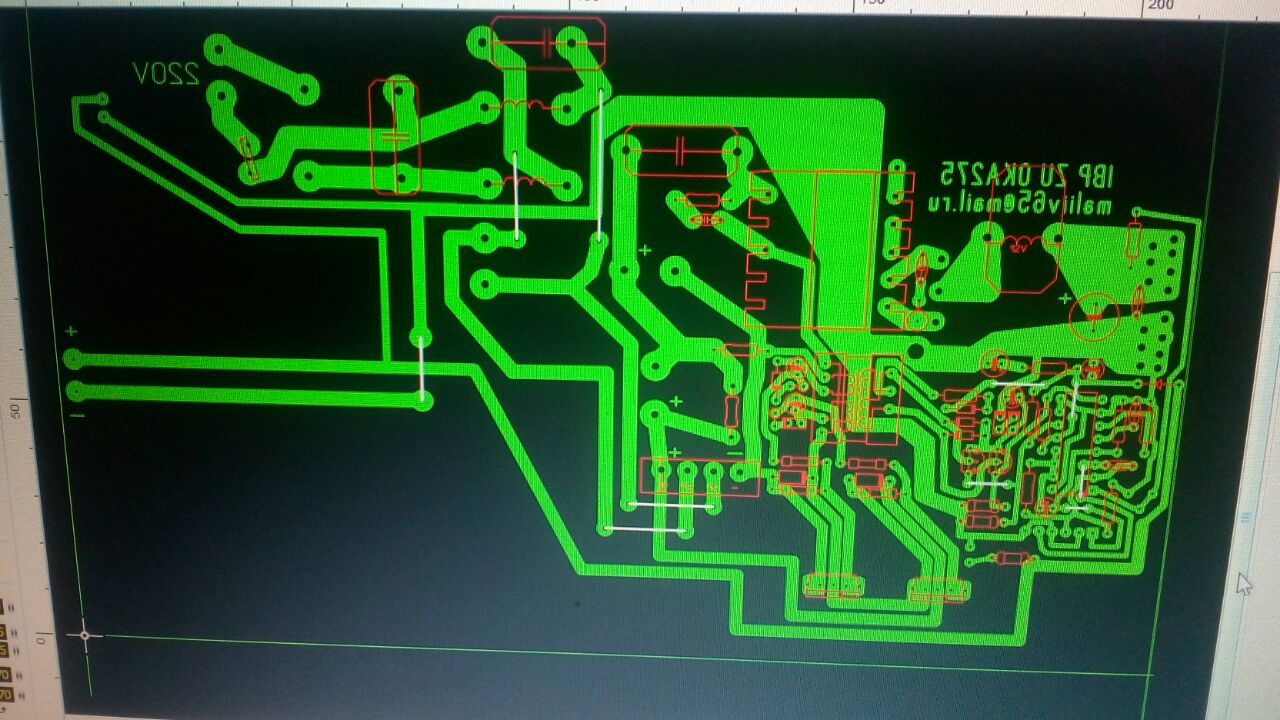

Собирал по примеру maliiv! viewtopic.php?f=21&t=1316&start=6160#p44643
Нашол осциллограф ЛО 70 нет щупов! Как их сделать подскажите очень прошу!

понятно, там тоже транзисторы в стороне стоят, только не понятно - на проводках они или впаяны в плату. Ладно, если у него работает, то пусть.

Итак, еще одна попытка помочь. Вопросы:
1. какое напряжение на конденсаторе С24 и на С25 соответственно? (внимание! высокое напряжение!)
2. какое напряжение на 12й ножке TL494? Этот замер делается относительно 7й ножки этой же микросхемы.
3. какое напряжение на коллекторах транзисторов VT7 и VT8 соответственно? Замер делается так же относительно 7й ножки TL494.
4. какое напряжение на 4й ножке TL494? Замер делается так же относительно 7й ножки.

нужны ответы на каждый вопрос.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

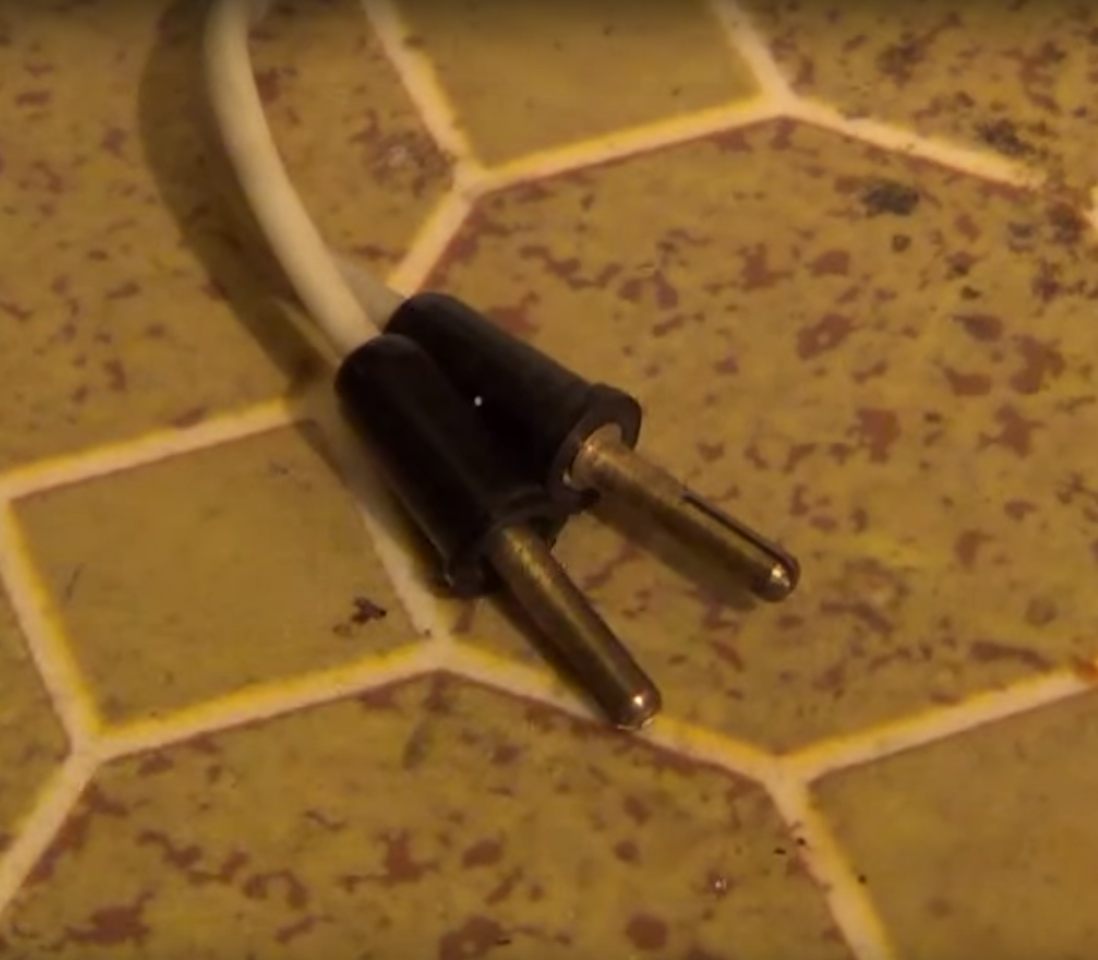

Для начала пойдёт любой экранированный кабель. Можно антенный, не сильно толстый - сейчас ПОФИГУ волновое сопротивление. Посмотреть импульсы размахом до 5 вольт пойдёт, да и частота там не высокая. С одной стороны этого кабеля - два "банана" (см. фотографию), с другой стороны - на оплётку кабеля припаиваем небольшой крокодил, к центральной жиле кабеля - иголку. Но для начала вообще можно ни крокодил, ни иголку, не делать - оплётку припаиваем к минусу силового БП (разумеется,к "холодной" его части, то есть там где нет 220-310в), а центральную жилу через резистор 1ком припаиваем к коллектору VT7 (смотрим импульсы) и потом тоже самое делаем с VT8

кое что есть в этом видео про этот осцилл https://www.youtube.com/watch?v=_CcR2ndHtbg
и умоляю - не надо лезть пока в "горячие" части блока питания! То есть в те части, которые гальванически связаны с сетью 220в. И вообще - осторожней! Есть места на плате, где присутствует напряжение до 300 вольт и при КЗ может бабахнуть весьма себе не дурно (даже если БП подключается в сеть 220в через защитную лампочку 220в 40-70Вт)!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Кстати, для этих трёх вопросов НЕ НУЖНО подавать 220в на плату. Но не забывайте про конденсаторы С24-С25 - в них может быть остаточное напряжение!



Жду ответы, а пока - надо спать, время пол-третьего.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо замеряю отпишусь

На 12 ножке 12.53В
На 4 ножке 1.7 mV
на коллекторах 1.98В

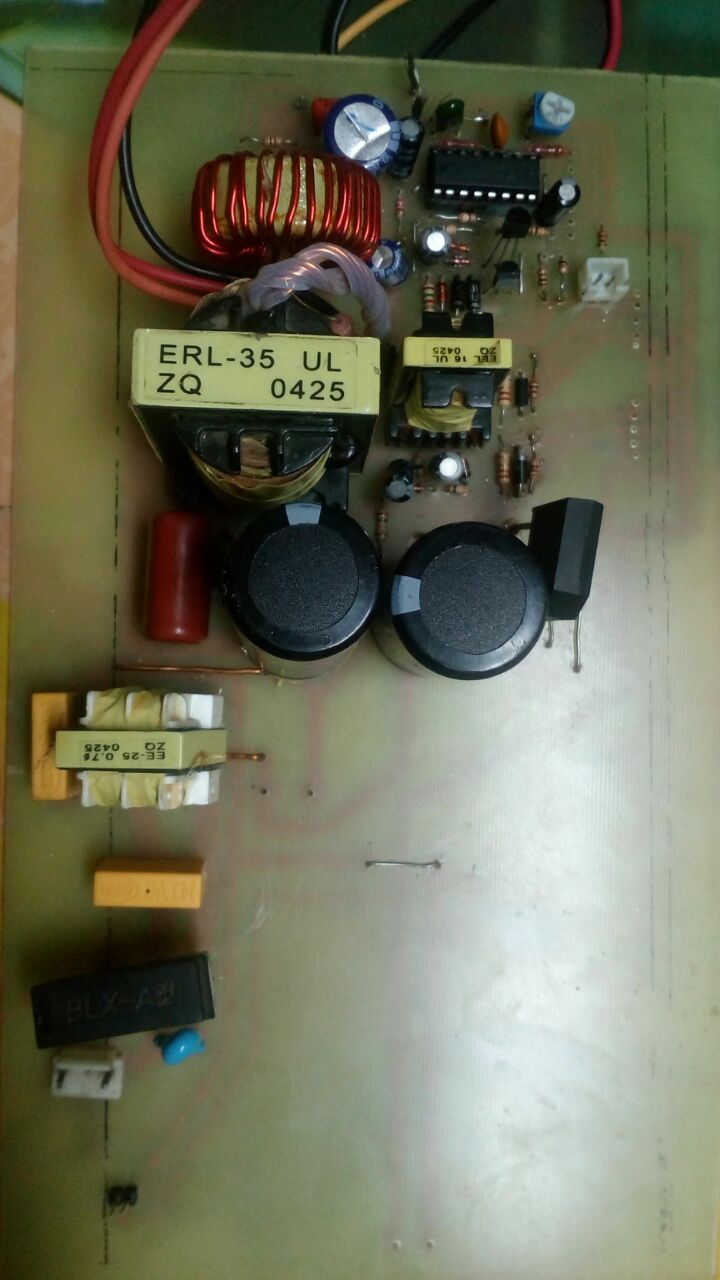

С4106 посадил на плату!
На С24 - 159В; С25 - 159В.

Хорошо, я успокоился.


Отлично. Главного запрета для работы TL494 нет.


Теперь бы не плохо увидеть импульсы! Напряжение - напряжением, но если там нет импульсов, то значит БП не заработает никогда. Импульсы надо замерять так: минусовой щуп от осцилла (оплётку кабеля, если провода самодельные) припаять на минусовую шину питания (к которой подключается 7я ножка TL494), а центральной жилой, через резистор 1ком (желательно) "встать" поочередно на коллекторы


Это хорошо, но они скорее всего без теплоотвода вообще? Это плохо. В случае, если БП запустится (или по иным причинам), транзисторы перегреются буквально за несколько секунд и будет БОЛЬШОЙ БАДАБУМ! (с фейерверком)


Хорошо.

Итак, нужны осциллограммы с коллекторов транзисторов VT7-VT8,
и еще нужны напряжения на 1, 2, 3, 13, 14, 15, 16 ножек TL494. Разумеется, замерять относительно 7й ножки TL494 (или относительно общей минусовой шины, разумеется, "холодной" низковольтной стороны). Без этих напряжений сложно понять то, в каком состоянии работает микросхема. И работает ли.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На 1 - 0
2 - 128.9 mV
3 - 66.8 mV
13,14,15 - 4.96 V
16 - 0

На второй ноге TL494 должно быть порядка 2.5 вольт!!! К ней никаких проводов не подключено? Только резисторы R43 и R45 и конденсатор С1?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Нет что делать
Сейчас посмотрю

Смотреть исправность R43, нет ли соплей, и нет ли микротрещин на дорожке.
На второй ножке должны быть С1, R45, R43 и приходящий от платы управления провод, который пока не нужен. И на этой второй ножке должно быть примерно 2.5 вольта.
