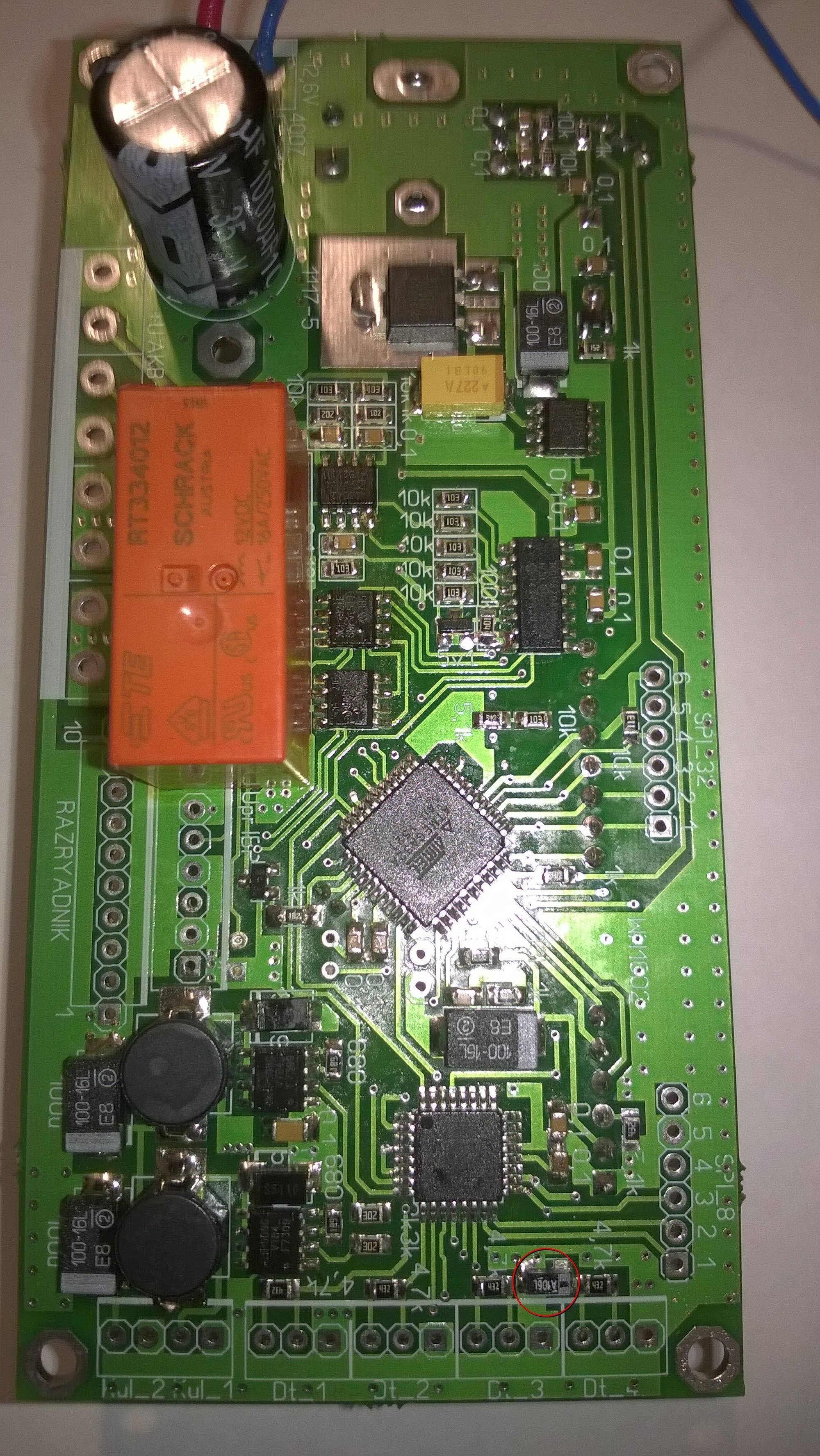

Здравствуйте форумчане! Оцените мои первые шаги в изготовлении БУ. Любая критика, в умеренном количестве, принимается. У меня вопрос по поводу правильности запайки элемента отмеченного красным кружком.

Всё правильно,всё красиво,молодец!
Реле может стоило вынести за пределы платы?Или экран сделать из белой жести.

_________________
С уважением,Вячеслав.73!

Спасибо Вячеслав! Если все хорошо (еще до конца не проверил все связи) буду сегодня делать пробный пуск для платы. Вячеслав к вам вопрос: нужно ли запаивать двух цветный светодиод (просто его небыло в комплекте элементов). Что должно показывать на LCD при первом пуске?

Светодиод ставится при обычном дисплее,в Вашем случае не надо!При первом включении должна выйти версия прошивки и перейти в основное меню.Вроде!Я что то не обращал внимание что там пишет при первом включении,а в гараж идти лень!Алексей ответит или посмотрите видео на первой странице форума.

_________________
С уважением,Вячеслав.73!

Ура! Ура! Все проверил запустил плату БУ, сперва появляется версия прошивки потом выходит в основное меню. Плату разрядника еще не подключал.

Вячеслав, это еще не ура! Вот зайдите в калибровку вольтметра и погоняйте проценты 0-100% туда-сюда. Если на 8й ноге DAC1 будет меняться напряжение, вот тогда ура! И если при входе в режим калибровки ограничителя у DAC2 на 8й ноге будет меняться напряжение, то тоже ура! Ну и если в режиме калибровки вольтметров подать на 3ю ногу МСР3208 напряжение 1-5 вольт, и вольтметр на дисплее "оживёт", то вот тогда 100% ура!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Принято! Сейчас попробую.

_________________
С уважением,Вячеслав.73!

При регулировки % меняется напряжение от 1 до 5, а при входе в ограничитель тока дает ошибку ERROR 30 с сигналом от пищалки и вываливается в основную калибровку. Что то я наверное туплю какой ток если никакого напряжения на входе нет!?

Все разобрался, не выставил тип датчика тока. На восьмой ноге DAC2 напряжение то же растет и уменьшается.

slava77, про ошибки написано в ЧАВО.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо Алексей! Все проверил как вы написали все работает и вольтметр то же ожил. На сегодняшний день это моя маленькая победа!
Далее буду делать ИБП.
Когда заходишь в какую нибудь калибровку меняется цвет подсветки экрана, сижу балуюсь.

Это когда реле включается.
Пожалуйста, прочитайте ЧАВО прежде, чем начать калибровки. Это оградит от многих ошибок, например, попытка калибровки ЗУ без реле. А вообще да, удачный день получился. Это правда маленькая победа! Целиком разделяю чувства!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей здравствуйте!
При выполнении "Экспресс-тест" не выполняется проверка наличия аккумулятора?!

Доброй ночи. Ага, косяк.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Добрый день форумчане! Кто нибудь покупал радиатор для разрядника, такой как у автора? Дайте ссылку пожалуйста.

Прошивка 1.05 работает с разными датчиками одновременно. Подтверждаю. Установлены 2шт ds18b20 и 1 шт. ds1820. Никаких проблем не наблюдается.
Заметил нюанс в основной прошивке.
В режиме работа с АКБ - разряд/заряд, выводятся на экран показания датчиков температуры, вместо показаний параметров заряда/разряда.

1.Спасибо за отзыв о прошивке 1.05! Я рад.
2.Проблема возникает из-за недоделанной функции "Зарядить прежде?" Эта недоделка была опубликована случайно, но менять уже ничего не стал. Вывод температур датчиков происходит потому, что для прохождения вопроса "Зарядить прежде?" нужно ответить "Да" или "Нет". Тем временем (может кто не знает??) во время зарядки или разрядки можно посмотреть температуры нажатием на кнопку энкодера. Возврат обратно - повторное нажатие. Так вот функция "Зарядить прежде" пока не доделана и ответ на "Да" или "Нет" (нажатие энкодера) пролезает дальше и понимается МК как желание пользователя посмотреть температуру. Просто нажмите еще раз на энкодер и экран вернется. Постараюсь это исправить в ближайшее обозримое время.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вот тут посмотрите:
https://ru.aliexpress.com/af/%25D0%25A0 ... lanktest=0
Правда когда покупал я, стоимость была нааамного ниже. А сейчас аж 1440р за 2шт.
Ну если порыскать, можно найти что-нибудь подешевле.

ага, подорожал ровно в 2 раза, как и курс доллара. Как и все комплектующие.
