Слава, это гальваническая пара...Алюминий под медью окислится и станет очень плохо. Поверхность радиатора нужно облуживать, тогда он нормально с медью будет дружить. Самое на мой взгляд лучшее, это использовать медный радиатор для разрядника.

Ну ,это мы знаем,алюминиевый радиатор сначала надо чернить!Я анодирую.Плюс прослойка пасты не даёт . Медь хорошо отбирает тепло,а отдаёт плохо!А вот алюминий наоборот отбирает не очень, а отдаёт прекрасно.Поэтому и применяют связку медь-алюминий!

_________________
С уважением,Вячеслав.73!

Доброе время суток.
Собрал месяц назад ЗУ. Огромное спасибо Алексею и всем участвующим в разработке. Отдельное спасибо Вячеславу за платы и консультации.
Набрел вот на такой датчик: http://www.ti.com/lit/ds/symlink/ina226.pdf
Работает по I2C, выдаёт неплохую точность, все по цифре напряжение до 36В и ток, никаких дополнительных танцев с расчетами и т.п. Есть библиотеки готовые, в которых можно задать параметры шунта и получать готовые значения тока: http://www.johngineer.com/blog/?p=1178
Если родится следующая версия устройства, мне кажется возможно применять эту микросхему вместе с шунтом для токов до 30А.
Как считаете?
___________
С уважением, Денис.

""SergeyVB писал(а):
Извините, Agilent Technologies - фирма с мировым именем.""
Чего то не нашёл такой фирмы! Просвятите!
!!!!Agilent Technologies, или Agilent, Американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа!!!!
А вот эти да,ведущие!

Advanced Power, Alpha , Omega, Anachip, Anpec, Central, Cypress, Diodes, Fairchild, Freescale, Fuji Electric, Hitachi,Infineon, Intersil, IR, Ixys, KEC, LRC, MAP, Matsushita, MIT, Mitsubishi, Motorola, NEC, NIKO, No trademark,NXP, ON Semiconductor, Renesas, Rohm, SamHop, Sanken, Sanyo, Shindengen, Siemens, SK, ST Microelectronics,Supertex,Toshiba,Vishay, Vishay/IR.

_________________
С уважением,Вячеслав.73!

Вячеслав-1
Здравствуйте Вячеслав.

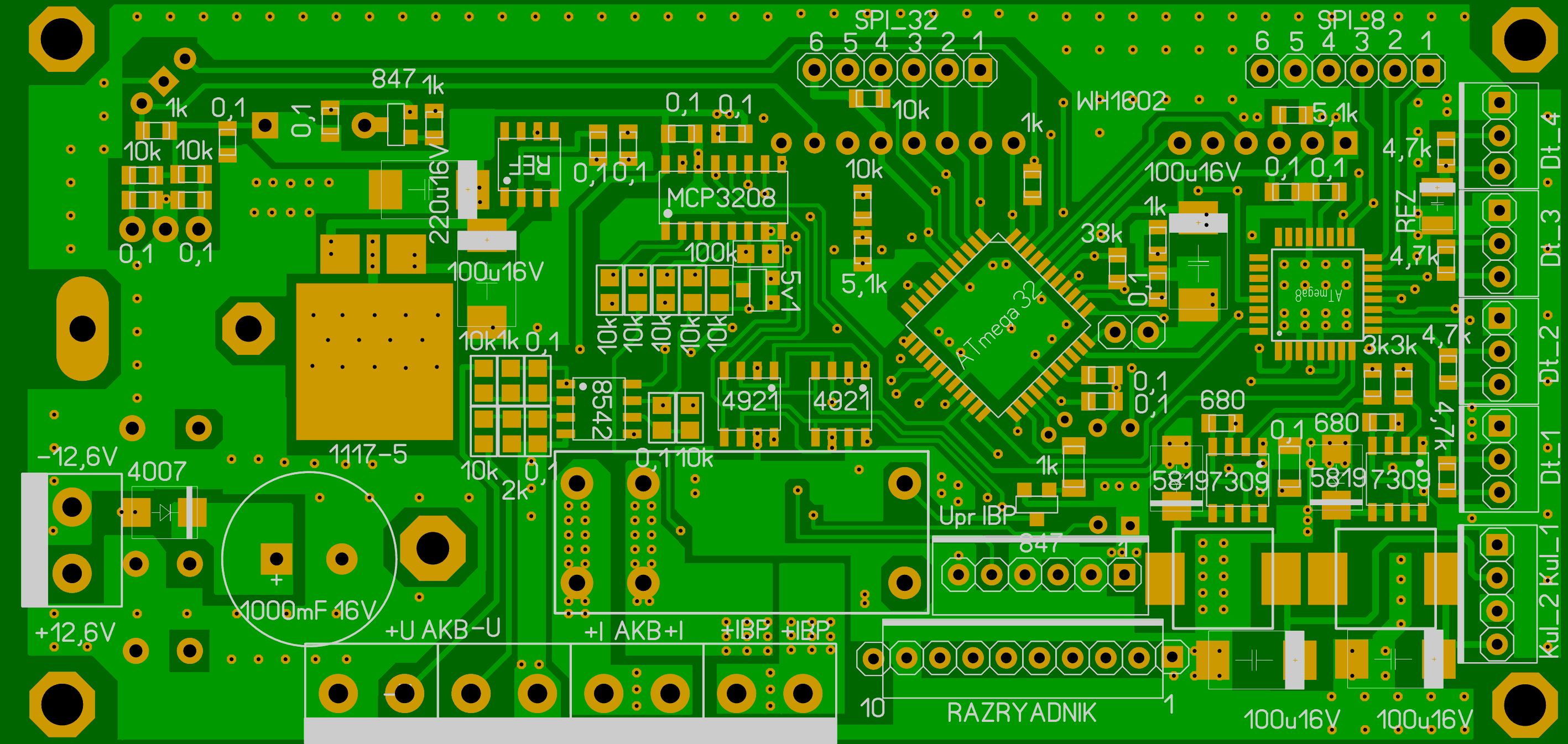

Некоторое уточнение по печатной плате управления. Источник питания 5в, я так понимаю, "заточен" под LM1117-5, а в деталировке указан 78М05dpac.
Я не уточнив это, заказал и получил L78М05CDTdpac, которые, естественно, по распиновке не подходят под посадочное место на печатке.
Заказывать LM1117-5?

_________________
С уважением, Анатолий.

В старых версиях применялись 78М05, в последних 1117-5

_________________
С уважением,Вячеслав.73!

Вячеслав-1
Здравствуйте, Вячеслав!
В статье (по приведенной мною ссылке) Леонид Иванович ссылается на прецизионный прибор ЭЛЕКТРОННУЮ НАГРУЗКУ (здесь принято называть - РАЗРЯДНИК) Agilent 6060, производимый фирмой Agilent Technologies ("дочкой" фирмы Hewlett-Packard).
К приведенным Алексеем и Вами фирмам-производителям электронных компонентов, фирма Agilent Technologies отношения не имеет.
А вот в производстве высокоточных лабораторных приборов (к нашему сожалению, очень дорогих) она занимает ведущее место в мире. Схемотехника просто изумительная!

Приветствую всех, кто в теме.
В ожидании комплектующих решил проверить возможность прошивки атмег. Прошиваю китайским программатором USBAsp. Начал с Amega8 и сразу фиаско.
Не схотела малявка получить прошивку. Чип оказался дохлый, пришлось перепаять и всё получилось. 32-я атмега прошилась без проблем. Несколько заплутал
во фьюзах и, дабы не залочить камушки, решил подстраховаться и попросить "помощь зала". Я всегда ориентируюсь по биту SPIEN, если у него галка, значит нужно
ставить галки, чтобы запрограммировать бит, если галки нет, значит не ставим халки. Ориентируясь по значениям HEX и по... интуиции , я установил фьюзы, но прошивать не стал,

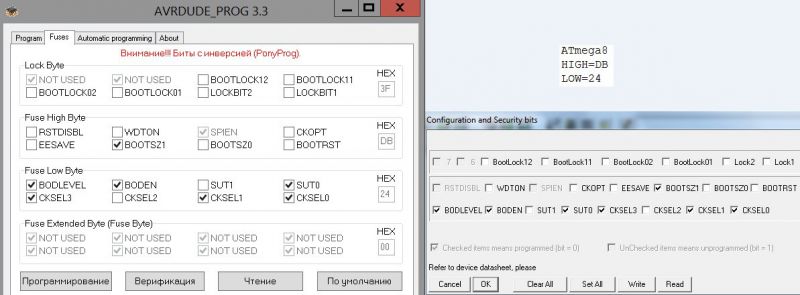

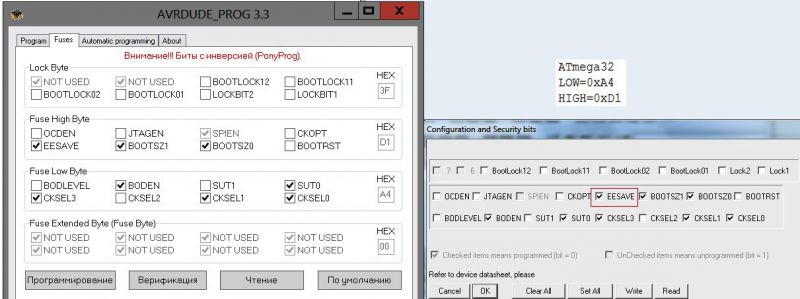

а решил обратиться за советом к тем, кто более разбирается в этой кибенематике. Прилагаю скрины со своими установками. Посмотрите, пожалуйста, и дайте заключение,
правильно или нет. Если правильно, буду дошивать.... Заранее спасибо.

_________________
С уважением, Анатолий.

Анатолий, в ЧАВО на первой странице топика есть вопрос про фьюзы. И вообще там много чего написано полезного viewtopic.php?f=21&t=1316&p=42994#p42994
На картинках, вроде, одинаковые фьюзы. Наверное ничего не должно произойти. Но все таки почитайте ссылочку, может прояснится окончательно.

PS. А что у Вас за программная оболочка такая, avr_dude? Где скачивали, или может выложите на каком нибудь яндекс-диске или майлру-облаке?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо Алексей за информацию.
Пользуюсь в основном парой программных оболочек. Это AVRDUDE PROG 3.3 и AVRDUDESELL.

_________________
С уважением, Анатолий.

Пожалуйста.

_________________
С уважением, Анатолий.

Здравствуйте. Надумываю собрать данное устройство, поэтому подготовил список деталей для всей схемы. Может кому пригодится еще, вкладываю Excel файл. Сделан список по редакциям схем из основного архива.
https://yadi.sk/i/gzxLOmxIz69Jz
Теперь буду пробовать развести печатку платы управления под себя. В связи с этим вопрос, контроллеры в DIP корпусах использовать можно?

Здравствуйте! Можно. Тут кто-то уже собирал помнится, но информация не сохранилась.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Хотел подправить предыдущий пост, еще один вопрос вспомнил касательно схемы, но Вы уже ответили
Поэтому пишу еще раз. Стабилитрон 5v3(ZD2 на схеме) не могу нигде найти, смотрел разные магазины. Можно поставить близкий к этому номиналу? Если да, то какой лучше: на 5,1 вольт или на 5,6 вольт? Со стабилитроном на 8 вольт тоже проблемы, если на 8,2в поставлю ничего страшного не случится?
Прошу прощения, если кто-то уже задавал вопрос. Тему постарался изучить полностью, но может где-то пропустил, все-таки 300 с лишним страниц

можно 5.1, но лучше 5.6в
8.2 вольта тоже можно.
Спрашивайте если что. Понимаю, что 300 страниц лопатить не вариант. Все самое важное я постарался вынести на первую страницу в рамках рубрики ЧАВО.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо, Алексей! Буду по мере появления свободного времени работать над сборкой устройства, помучаю для начала силовой блок, а там за контроллеры управления возьмусь уже)

Лично у меня контроллеры в DIP корпусах и работает отлично! Стабилитрон 5v3(ZD2 на схеме),я ставил на 5v1(тоже работает хорошо),но лучше,как пишет Алексей, ставить на 5,6в

Спасибо, Роман. А можно взглянуть на ваши печатки?

Вячеслав-1,фирмуAGILENT TECHNOLOGIES можно найти только на старых "относительно,конечно"приборах. Сейчас она называется:KEYSIGHT TECHNOLOGIES. cУважением.
