То, что ИБП нужно настроить на всех режимах, без подключения БУ, безусловно верно!
А вот с я не могу согласиться.
Еще как может. Это же входы операционных усилителей ТЛ-ки, которые любой сигнал, в том числе и помеху, будут усиливать в соответствии с заданными параметрами.
Поэтому неверное, с точки зрения помех, подключение шлейфа может привести к возбуждению операционных усилителей ТЛ-ки.
Конкретный пример - резистор R4=750 Ом, который Алексей включил в цепь управления напряжением ИБП.
Поэтому, обязательно надо обратить внимание на правильность, с точки зрения помех, подключения шлейфа:
1. Соединение "чередующихся земель" шлейфа с общим проводом ТОЛЬКО со стороны источника сигналов (БУ);
2. Подключение общего провода от БУ к ИБП отдельным проводом.
Успехов!

При снятой перемычке не нужно добиваться никаких десяти вольт. После настройки максимума и снятия перемычки, на выходе БП должно быть примерно 50% от максимального напряжения. Если это не так, проверьте напряжение на второй ножке TL494, оно должно составлять примерно 2.5в Если это не так, то проверяйте обвязку TL494 по второй ножке. Согласно схеме доработки, её вторая нога подключается к точке соединения двух резисторов на 100ком, которые образуют обычный делитель для напряжения 5в. Потому там и должно быть примерно 2.5в.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Подтверждаю. Повозился я с этим всем долго и пришел к выводу, что лучше всё настраивать в сборе.


Не понял этой фразы. Сергей, что-то с этим резистором не так? Сколько видел подобных схем включения, так нигде инверт. вход ОУ не подключается напрямую - везде резистор ставят. Без резистора вообще все свистит, потому как низкое выходное сопротивление ЦАПа нарушает к чертям всю коррекцию, а в диапазоне низких напряжений вообще наглухо придавливает вторую ногу к "земле" (опять же вместе с коррекцией). Я посчитал, что резистор R4 как раз развяжет (согласует) выход ОУ, даст некую свободу тл-ке и его второй ноге. Так что ниже 750 ом - возбуд, а 1 ком (в моем случае!) снижал диапазон регулировки напряжения. Потому номинал в 750 ом буквально вымученный. Если по второй ноге TL494 стоят резисторы 100ком, то резистор R4 можно поднять до 1ком - это еще больше развяжет ЦАП и вход ОУ тл-ки, правда и помех может больше насобирать.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

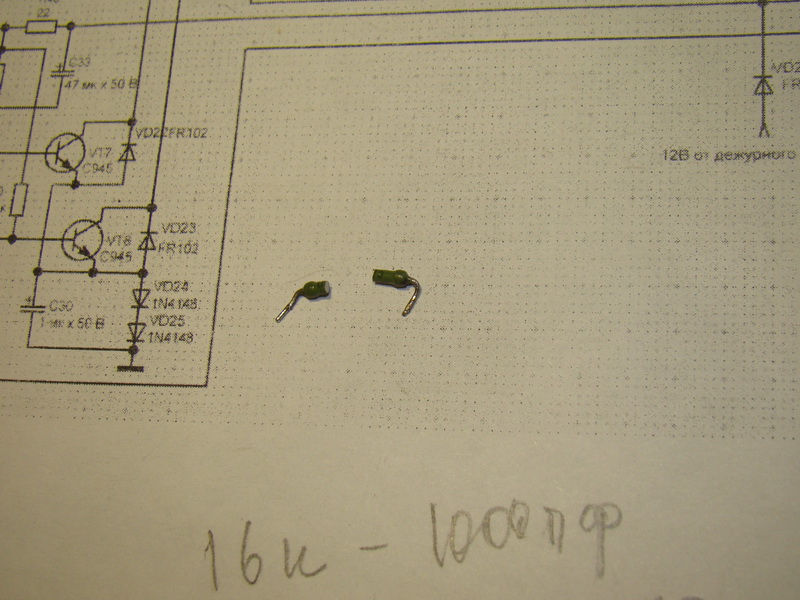

Вы не поверите...когда выкусывал ТЛ и ставил сокет, сломал резистор с 6-ой ноги на землю 12к...Да так сломал, что и не заметно...Уже просто тупо начал мультом все детали подряд звонить, тыкаюсь...чуть ли не мегом...??? с какого перепуга??? Взял лупу...на сопре еле еле заметная полоска поперек...Все ясно. Развалилось пока выпаивал...Сменил резюк, снял шлейф, поставил перемычку...и все пошло, но правда с 0,22 мкФ, пробовал ставить потом 0,1...опять возбуд. Снял перемычку, прогнал заново таблицу напряжений - 26В. Залез в режим БП, по всем напряжениям все ок...а то была белиберда, после 5,5 В нормально программный стабилизатор пахал, а ниже, я делаю ниже, а он не может...ТЛ больше вниз не дает...и разбаланс цифр на дисплее... Подцепил нагрузку, залез в калибровку тока, лампы аж до бела...4 лампы по 100 Вт каждая! Ничего не пищит и не поет, все тихо. Все как бы работает, вот только ответа на свой вопрос я так и не нашел...почему На эта плате не работает с резисторами 1к на базах 945, и обратной связью в 0,1 мкФ... ...???? Ладно 945 и силовые ключи и сборка Шоттки были бы гавеные, тогда и сейчас бы ничего не работало...ТЛ-ек поменял целый мешок...Чего еще??? Дежурка??? Мало напруги для ТЛ??? Эта моя выдает 12,3 В, На том блоке не замерил...не было такой надобности...Помехи по обоим напряжениям, дежурки и силовым, я смотрел...ну совсем чуть чуть...я гораздо хуже видел...тут на грани разрешения моего осциллографа...Так что ответа на вопрос я не нашел.

_oka275__При установленной перемычке 2-14, на второй ножке как раз и будет 5в.___
Да ,ступил не много!Хотел по умничать,но не получилось!Каюсь.
По поводу "заводиться" Игорь имел ввиду не возбуд,как я понял,а генерацию ТЛ на рабочей частоте!Что и обнаружилось при детальном рассмотрении блока,см. выше пост Игоря.
Теперь по поводу 2,5 В ,я не зря написал примерно 10В!Дело в том ,что если брать в качестве донора комповый блок,в частности трансформатор,то выжимать из него максимальное напряжение нет смыла,при тех 26 В которые получились у Игоря,он ,блок наверняка выйдет из режима стабилизации на макс. напряжении и близкой к максимальной нагрузке.При этом на силовые ключи ложится большая нагрузка,что в большинстве случаев приводит к их пробою!Кто то по спорит?

__oka275 Подтверждаю. Повозился я с этим всем долго и пришел к выводу, что лучше всё настраивать в сборе.__
В сборе Алексей можно настраивать готовый,отлаженный блок питания,я имею ввиду тот донор с каким в последствии будет использоваться ЗУ.В любом случае надо сначала отладить ИБП и БУ ,а потом объединять их в месте!А то причину не адекватной работы можно искать до бесконечности!Тыкаться пальцем в небо и жечь р.элементы!
Но каждый сходит с ума по своему!

_________________
С уважением,Вячеслав.73!

Здравствуйте, Алексей!
Все с ним ТАК. Увеличение его сопротивления ведет к уменьшению усиления в цепи обратной связи по переменному току (RC-цепь коррекции).
В результате снижается чувствительность к внешним помехам, которые "ловит" шлейф.
О чем, собственно, Вы и написали ниже.
maliiv
Этого для стандартной схемы маловато. Может конденсатор в выпрямителе дежурки "сел".
Если напряжение не поднять, то необходимо уменьшить сопротивление резистора, идущего к средней точке развязывающего трансформатора.
У меня при напряжении питания 12,6 В величина этого резистора 680 Ом и делители в цепи баз ключей 1,5 кОм на "+" и 10 кОм на "Общий".
Успехов!

Спасибо Сергей! Вечером приду с работы, попробую, если ...друг в гости на коньячек не придет ...

без установленной перемычке 2-14,у меня на выходе 10в ,но лампочка горит в пол накала.При установленной перемычке 2-14 на выходе 20в ,лампочка горит где то на 60 %,начинаю крутить переменик 1к ,где то на 20.35в лампочка горит на 90%,транзисторы греються.поставил пока 13009,а надо2sc3998.есть журчание в блоке питания

И я по этой печатке делал. Также имеются проблемы с "журчанием" под нагрузкой (даже при небольшой), после чего секунд через 5-8 выгорают транзисторы 13009. На ХХ работает тихо, и напряжение меняется от 7В до 24. С подключенной лампой при 24в лампа горит процентов на 20. Наверное плюну на этот блок и куплю готовый китайский БП.

лампочка стоит вместо предохранителя,по 220в

Естественно .

Какая лампочка,та которая в нагрузке или по цепи 220 В?

и куплю готовый китайский БП.
И это правильно!

_________________
С уважением,Вячеслав.73!

по 220в ,нагрузки нет,если подкину нагрузку ,то в скорей будет бух

Печатка которая постом по выше ,только не ругайте сильно, мягко говоря выполнена не совсем грамотно!Даже на первый взгляд,минусовая шина ТЛки захватывает на себя посторонние "наводки" которые могут приводить к возбуду на разных уровнях нагрузок и напряжений!Но это чисто моё мнение!

_________________
С уважением,Вячеслав.73!

""""по 220в ,нагрузки нет,если подкину нагрузку ,то в скорей будет бух"""
Ну это не из за печатки наверно!Если без нагрузки горит лампа, то скорее всего или ошибка, или элемент какой х-й!

_________________
С уважением,Вячеслав.73!

у меня на выходе 10в ,но лампочка горит в пол накала по 220в,При установленной перемычке 2-14 на выходе 20в ,лампочка горит где то на 60 % увеличиваю напряжение на выходе лампочка ярко начинает гореть

Вообще не должна гореть!

_________________
С уважением,Вячеслав.73!

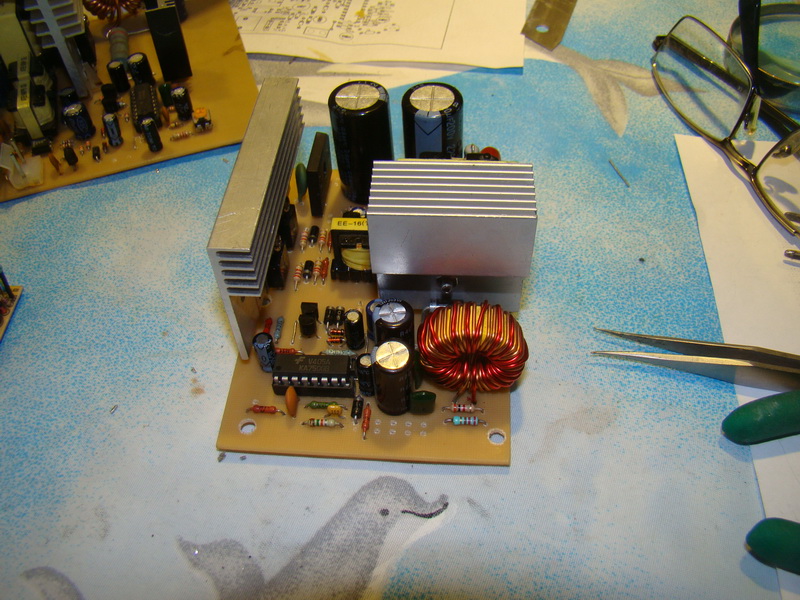

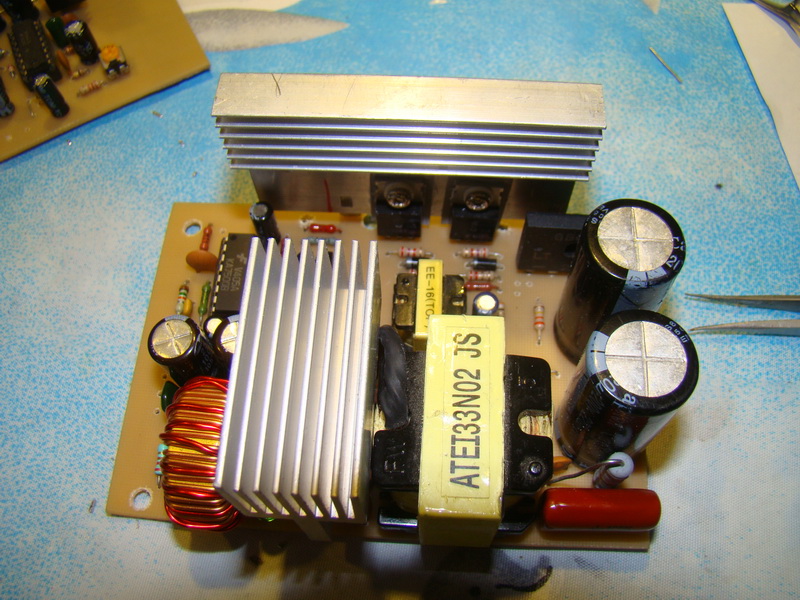

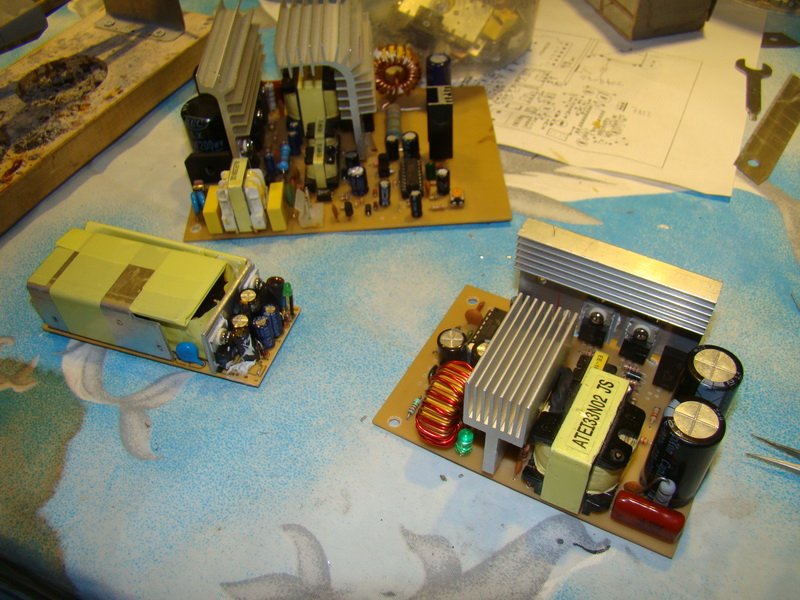

Я использовал вот эту печатку. Она уже проверена несколько раз. Рабочая 100%. Единственно, надо смотреть какой ТГР. Они бывают средняя точка с краю выводов, а бывают посередине. Печатка подредактирована специально под это ЗУ. На ней стоят и радиаторы и плата управления и дежурка. А на фото, эта плата, я ее делал 2 года назад, чисто в оригинальном исполнении, как ее развел автор.

Игорь, ты звонил мне по скайпу? Я как раз тоже коньячок принимал, на дне рождении.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да Леш...я хотел с тобой пообщаться...
