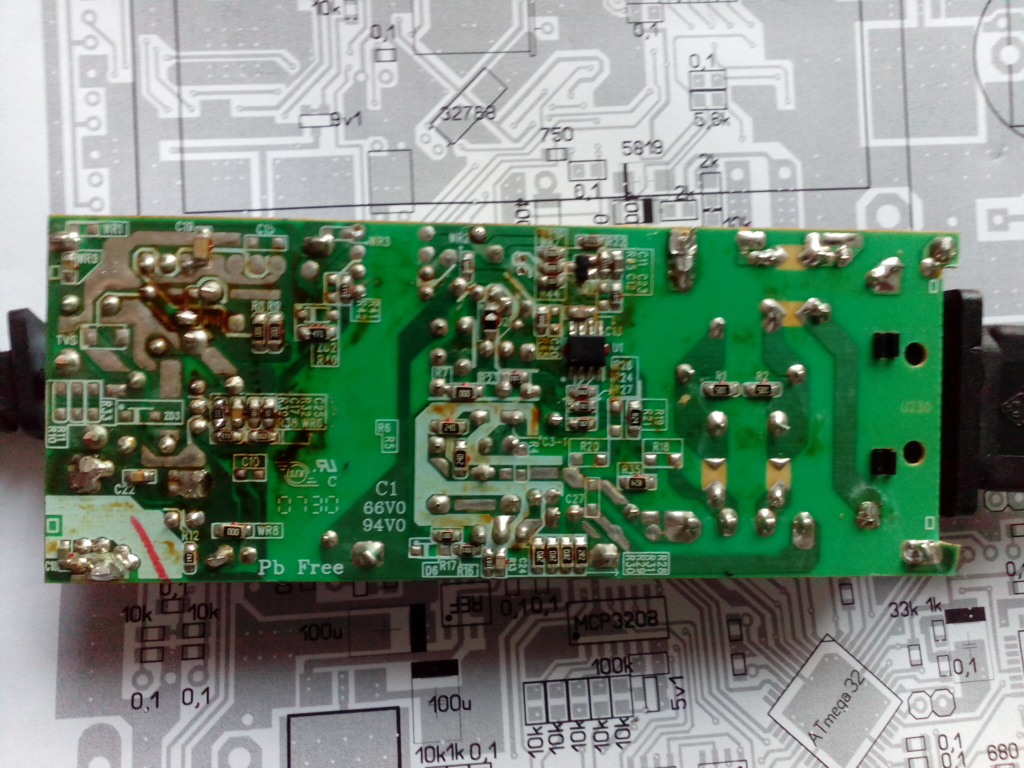

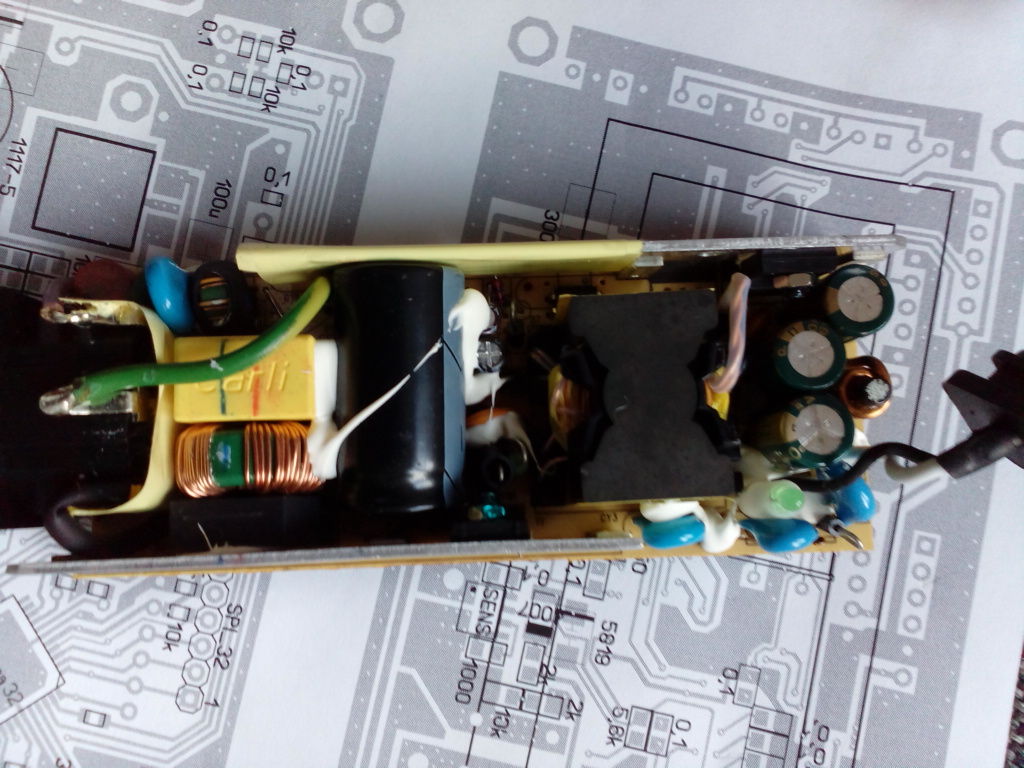

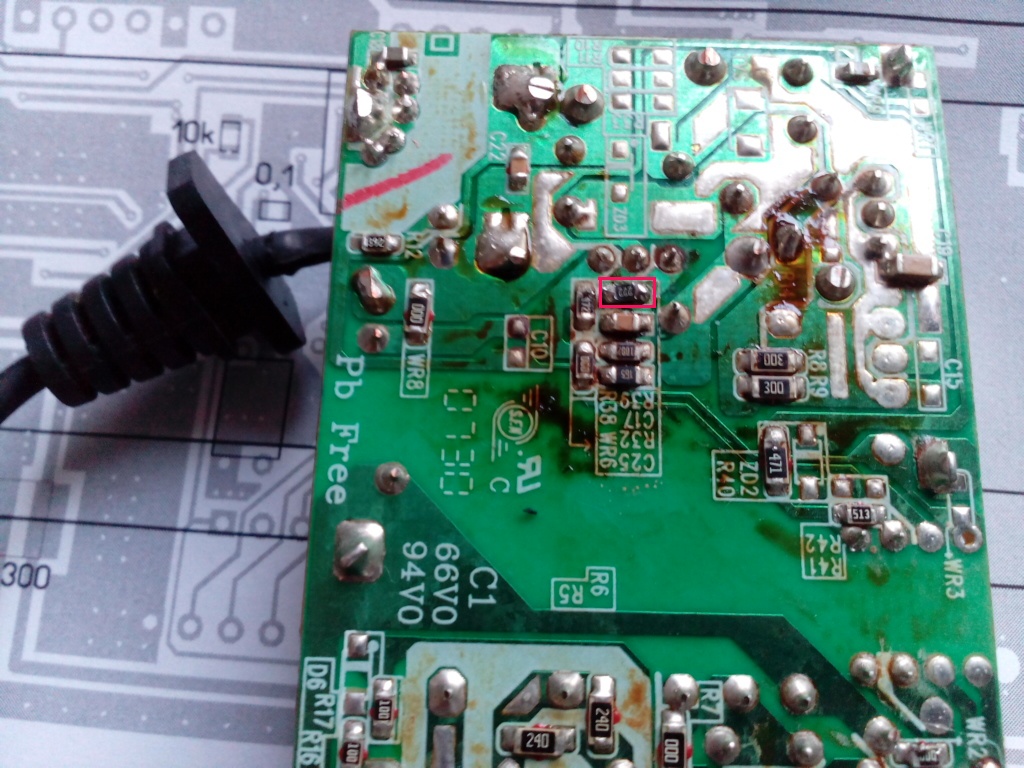

Озадачился вопросом поиска БП 12,6, в моей работе роутеры и прочее не встречается. За то есть Pos-терминалы, штука в которую пластиковые карты встравляем. Они умирают в среднем за 3-5 лет, а БП живут себе. В местах где их устанавливают, обычно валяются бесхозные, насыплют мешок за так. Типовая схема Прошу прощения за качество, фоткал мобилкой.

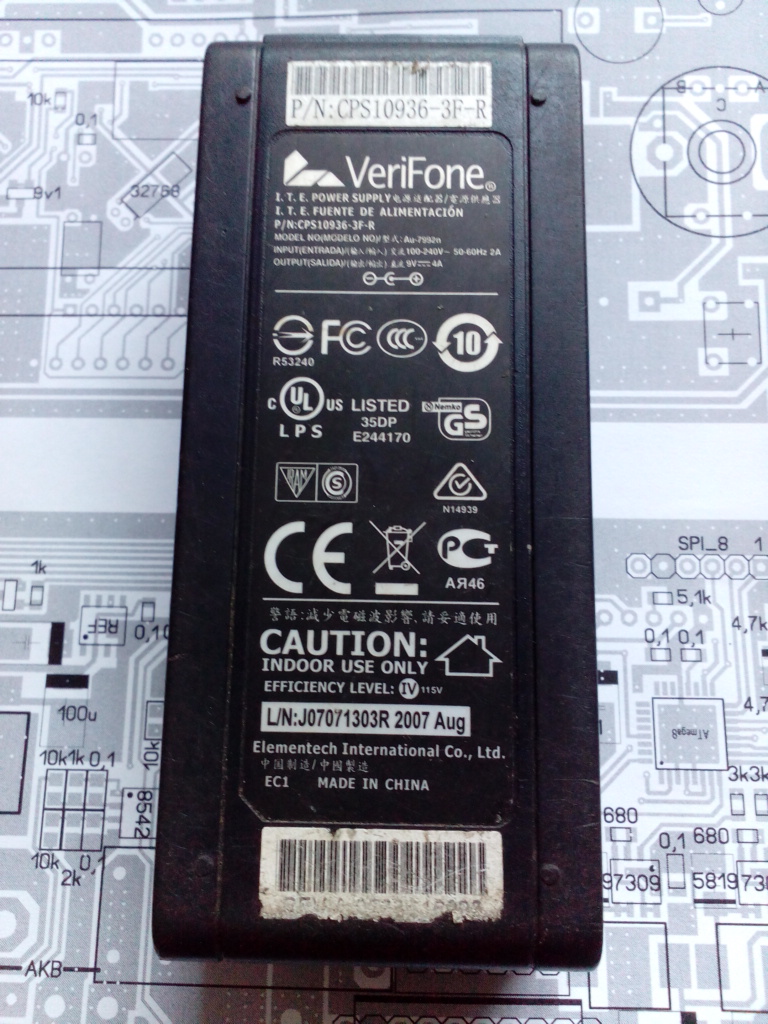

Собственно вот он.

Прекрасная идея! Отлично!!! Жаль, что я не работаю в сфере их обслуживания ((

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Хочу сделать силовой БП на новой плате.
Рассчитываю снимать Ватт 300, т.е. 12-15А.
Донор АТХ БП 300 Ватт.
Дежурку, для питания TL494 и платы управления планирую собирать отдельно, на TNY268.

Опыта с в ИИП мало, хотелось бы уточнить пару вопросов у гуру

1. Сколько потребляет TL494 и хватит ли Вольт 16 для ее уверенной работы?

Как ни крутил, но Lite-CalcIT не хочет подгонять EI33(из донора) под мои запросы.. В наличии есть еще древний АТ блок(200-250Ватт), с трансом похожим на Е40+-.
2. Подойдет такой в силовой блок?

Еще рассматриваю вариант перемотки трансформатора. Могу достать E42(n87)/ETD39(3C94)/R36/R38.
3. На кольце(нравится R36) получится нормальный трансформатор, зазор нужен?

4. Если мотать транс на E.. феррите, допустимо вторичку намотать лентой(для лучшего заполнения)?

Помогите советом, не проходите мимо.
Спасибо!

ruslan007
По вопросу 1.
TL494 потребляет не более 15 мА при напряжении питания (7...40) В. Т. е. 16 В "для ее уверенной работы" достаточно.
А вот хватит ли этого напряжения (16 В) для "раскачки" развязывающего трансформатора (ТГР) - надо определить экспериментальным путем с конкретным ТГР.
В моем случае ИБП обеспечивает 200 Вт (схема ограничения по мощности) при напряжении 12,6 В и сопротивлении в цепи питания ТГР 680 Ом (обычно 1,5 кОм).
По остальным вопросам, думаю к serg1968-09.
Успехов!

Сергей,
Спасибо!

Насчет ТГР, так как дежурку планирую мотать с нуля, могу намотать и до 18-20 вольт.

ruslan007 Железо Е40 подойдет,также подойдут и остальные которые вы перечислили ниже.На силовом трансформаторе зазоров не должно быть.Попробуйте сделать расчет в приложенной програмке.Вторичку можно мотать лентой

Доброго дня!
Практически заканчиваю силовой блок питания для ЗУ (схема и печатка прилагаются). Осталось запустить защиту (не пришел еще полевик) и запустить дежурку, ну и конечно поганять под нагрузкой, но это после защиты. И вот столкнулся с такой проблемой. Не могу запустить дежурку на TOP224P и стандартному трансформатору POL12017. Схема один в один из даташита на POL12017. Генерация вообще отсутствует. На 4-й ноге транса какие-то крякозябры пульсирующие, амплитудой до 1в и с частотой 770кГц. На 4-й ноге TOP224P постоянное напряжение 3,66в модулированное неправильной синусоидой с частотой 330кГц, размах синусоиды около 1в. Может кто сталкивался с такой проблемой

_________________
После третьего протирания спиртом мой телефон попросил закусить.

tesanik
1. На схеме отсутствует связь "Общего" 12V 1,7A с "Общим" ("Земля") основной схемы. (На плате есть).
2. Ножка 3 м/с U2 не должна быть подключена к "Общему" ("Земля") основной схемы. (На плате не подключена).
3. R67 должен быть в пределах (0...12) Ом.
4. (С74+С75) = 1 nF 1kV. В Вашем случае 2 шт по 2,2 nF.
5. Судя по схеме трансформатора из Datasheet надо соединить выводы 5 с 6 и 7 с 8.
6. Беспокоят малые расстояния между первичными и вторичными цепями в районе Tr3 и U2. Пыль + влага = пробой, со всеми вытекающими последствиями!!!

Если Вы под термином "Защита" имеете ввиду каскад на VT15, VT16, то к испытаниям силового блока без платы управления он не имеет никакого отношения.
Испытания силового блока можно провести без этого каскада. Нагрузка блока, R52, у Вас есть, но при включении с платой управления, этот резистор необходимо удалить!

VD17 и R48 не нужны, т. к. напряжения 12 В может быть недостаточно для "разгона" ТГР. (У меня R57 уменьшено до 680 Ом при напряжении питания 12,6 В).
Успехов!

SergeyVB спасибо что откликнулись.
С пунктами 1-3 полностью согласен, тем более, что R67 в самом деле стоял 6.8k. Схемы я поправил.
По поводу пунктов 4,5 взято с http://www.premiermag.com/pdf/pol-12017.pdf, хотя и там есть ошибки (марка стабилитрона 11в).
Поменяю R67 на номинал, который определен в схеме. Но меня беспокоит отсутствие какой либо генерации.

_________________
После третьего протирания спиртом мой телефон попросил закусить.

Поясню!
Да, там емкости C7 и C8 по 2,2 nF, а не как у Вас C74 и C75 по 2,2 mkF.
И там же на схеме трансформатора вторичные обмотки подключены к разным выводам. Для их параллельного подключения надо соединить выводы 5 с 6 и 7 с 8.
Там же R3 6,8 Ohm, а не 6,8 кOhm.

Реально у меня C74 и C75 впаяны 2,2nF
По поводу R67 6,8 ом, на днях перепаяю, я об этом писал и буду пробовать запускать уже с запаралеленными выходными выводами.

_________________
После третьего протирания спиртом мой телефон попросил закусить.

http://www.premiermag.com/pdf/pol-12017.pdf описан трансформатор для обратноходового преобразователя, а на сколько помню, для обратноходовика транс идет с зазором в центральном керне, наш преобразователь полумостовый и с таким трансом работать не сможет, поправте если не прав

Igoreha027 На ШИМ марки ТОР трансформатор тоже должен быть с зазором,потому как ТОР на полумост не тянет,это и есть обратноход.Это в том случае,если вы говорите о блоке дежурного питания который пытаются собрать на ШИМ-е ТОР

Всем доброго дня!
Прошу дельного совета. Так у меня и не получилось запустить дежурку на ТОР. Все ошибки которые были исправил. Даже пробовал менять местами 1 и 2 ноги транса (думал что может быть перепутаны начало и конец обмотки), а генерация отсутствует. Осталось поменять ТОР, хотя везде пишут что он не убиваемый.

_________________
После третьего протирания спиртом мой телефон попросил закусить.

Осталось поменять ТОР.
Встречал случаи когда только замена помогала запустить БП.

С ТОР-ками в таком корпусе не работал.Работал с ТОР-ками в корпусе ТО220,они очень капризны к неправильной разводке печатки,перестал с ними работать.Вот потому и стал дежурки собирать на ШИМ-е 3843.Ни какого гемороя и танцев с бубном,запускается всегда.С ТОР-ками в корпусе ТО220 навесным монтажом собираешь все работает прекрасно,переносишь на печатку и все отказывается работать корректно и так несколько раз.Вот потому и перестал с ними работать.

Подскажите пожалуйста.. На вторую ножку tl494 приходит напряжение 0-5 вольт с платы управления, а так же стоит делитель, состоящий из двух 100 кОм резисторов на 2.5 вольта по выходу. Я так понимаю этот делитель нужен для проверки блока без платы управления и только. Вопрос можно ли их убрать совсем и не будет управление на это ругаться?

vakulyuk
Делитель нужен для того, чтобы без платы управления вход операционного усилителя TL494 не "болтался в воздухе".
Судя по теме, некоторым форумчанам удавалось избавиться от "треска" дросселя (возбуждения ОУ), уменьшая номинал этих резисторов до 30 кОм.
На работу блока управления они не оказывают никакого влияния (в пределах разумного изменения номиналов).
Успехов!

Если честно, до сих пор не пойму зачем эти резисторы тут стоят. Но так было еще в схеме Слона и я не стал ничего менять.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Добрый вечер!
Собираю зарядное устройство и подошло время сборки ИБП. К сожалению, опыта постройки ИБП нет (это, конечно, хороший повод разобраться в этой теме, но самостоятельно и без профильного образования - немного проблематично), поэтому есть вопросы.

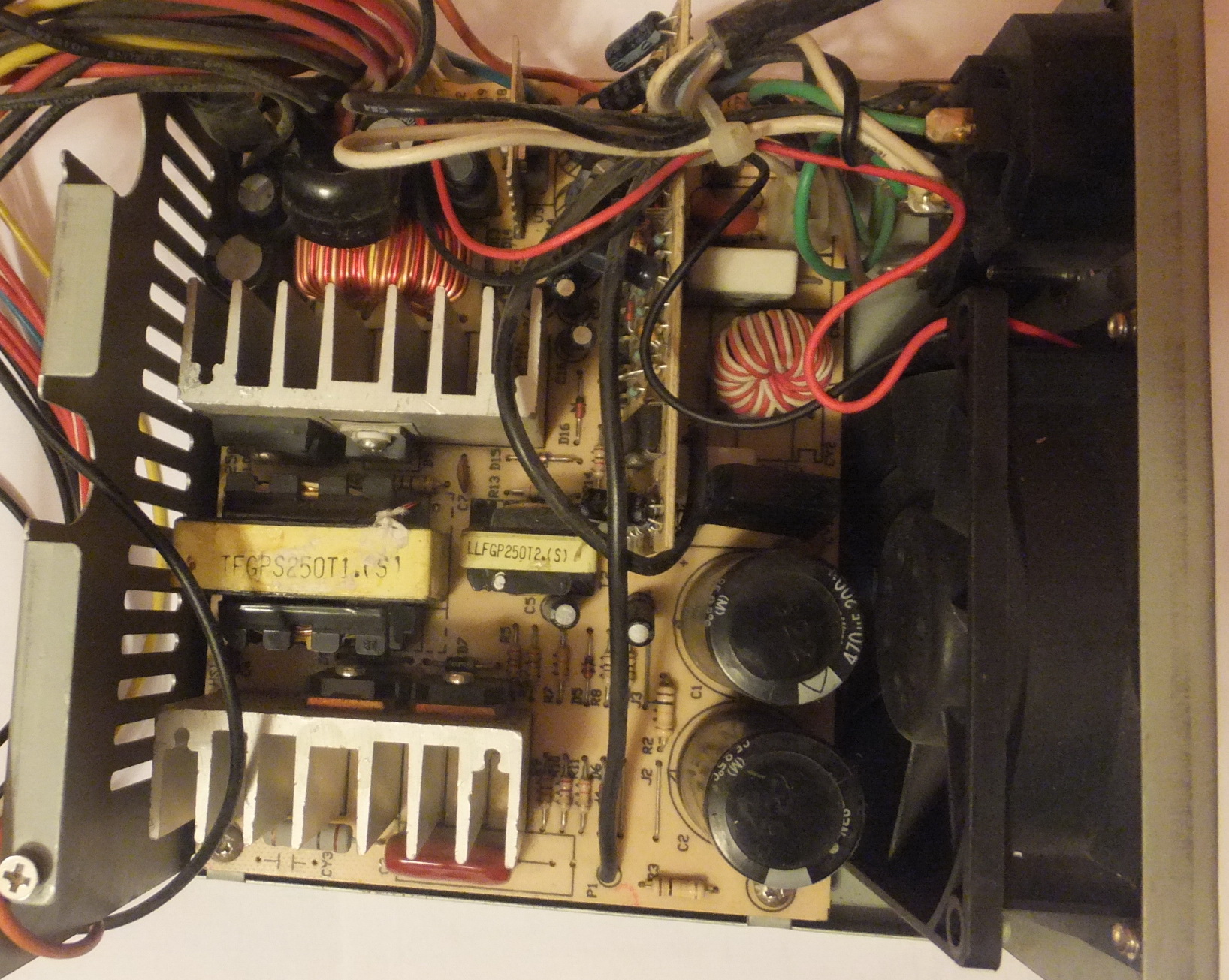

Есть пара доноров на TL494:

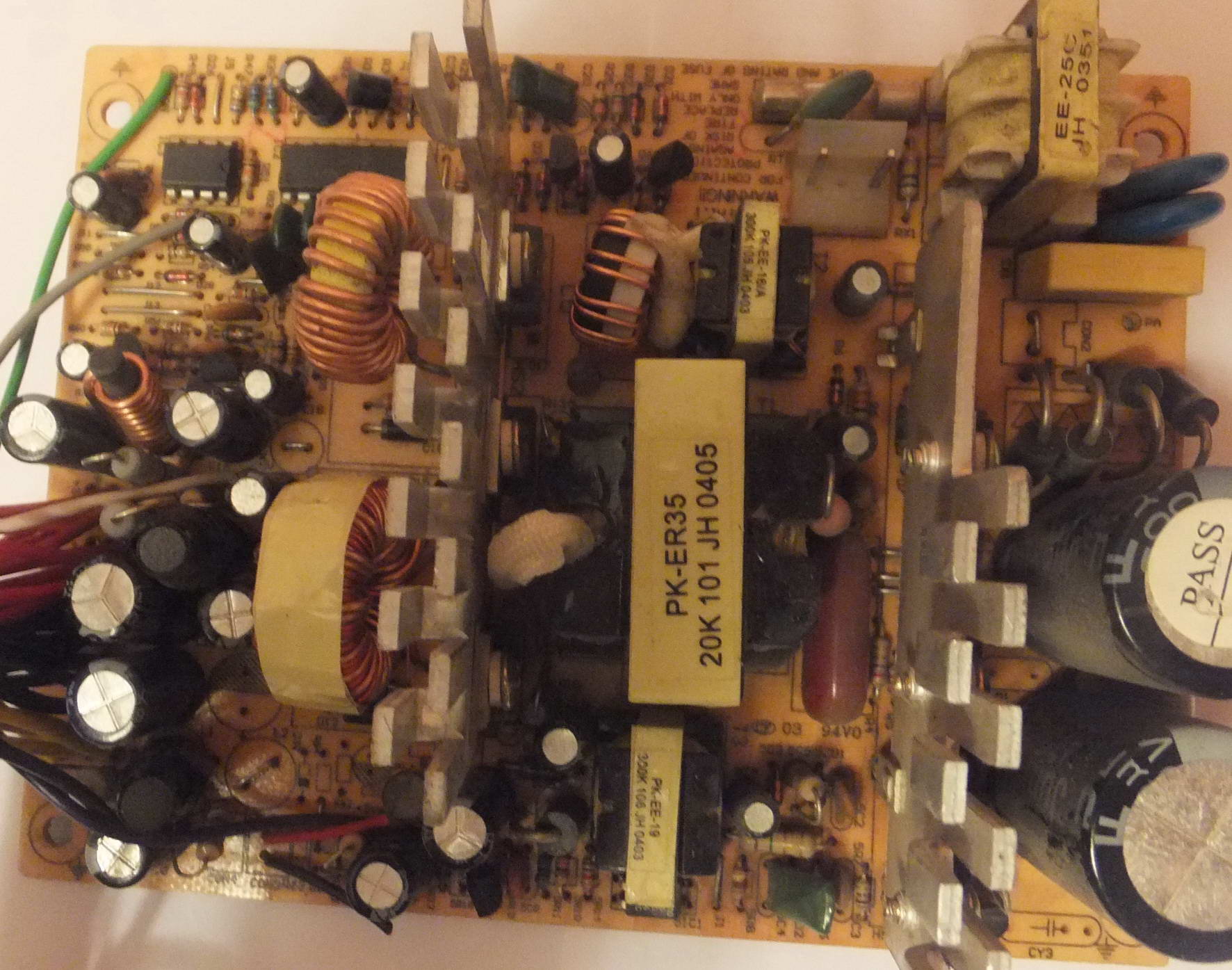

и

т.к. работоспособность обоих под вопросом, то буду собирать ИБП на плате от Андрея (aka demidov36) из проверенных деталей.
Вопрос, собственно, по трансформаторам: верно ли, что можно взять силовой трансформатор и ТГР от любых компьютерных БП (в частности, те - что у меня есть), построенных на TL494, построить свой БП (с учетом распиновки трансов), а дальше - смотреть что получилось по напряжению и max току? Если - мало, то начинаем перематывать силовой транс?

пс Спасибо Алексею (ока275) за разработку ЗУ и отдельное спасибо за то внимание и терпение, с которыми вы помогаете всем решать их проблемы по сборке! Спасибо другим участникам форум, которые делятся своими идеями и разработками!
