Да все понятно теперь! Я имел ввиду что минус вольтметра не на корпусе висит. Думал Вы хотите один провод сэкономить.

Ну экономия это не в моём "стиле"... Люблю когда с запасом этак в 2-3 раза. Это называется лучше перебздеть, чем недобздеть... Хотя до сих пор недобздел, в виде диодных сборок......

Executor
Обратите внимание, что "силовые" провода от бесперебойника не совсем вписываются в Вашу концепцию.
Как правило, сечение этих проводов не превышает 18AWG(0,82 мм2) ,а чаще 20AWG(0,52 мм2),
хотя разъемы позволяют долговременно пропускать значительно бОльшие токи.
Но без запаса применение данного решения возможно.
Удачи!

Друзья! Случилась авария - на сервере внезапно сдох жесткий диск. База восстановлена на ночь с 26 на 27е октября.
В крайнем своем сообщении я писал про то, что у меня такой вот сетевой разъем при токах до 7А начал плавиться. А вот использовать по одному такому разъему на каждый полюс будет самое то.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

У меня при 5-6 А данный разъём не плавился. Если будут плавится, поставлю несколько разъёмов как у oka275 (на видео). только советского производства, они не пластмассовые.

Здравствуйте уважаемые форумчане.
Вступая в Ваши ряды торжественно .... .
Просьба к тем,кто собрал ПУ Павла с первой страницы, поделиться фоткой собранной платы пожалуйста.

_________________
С уважением.

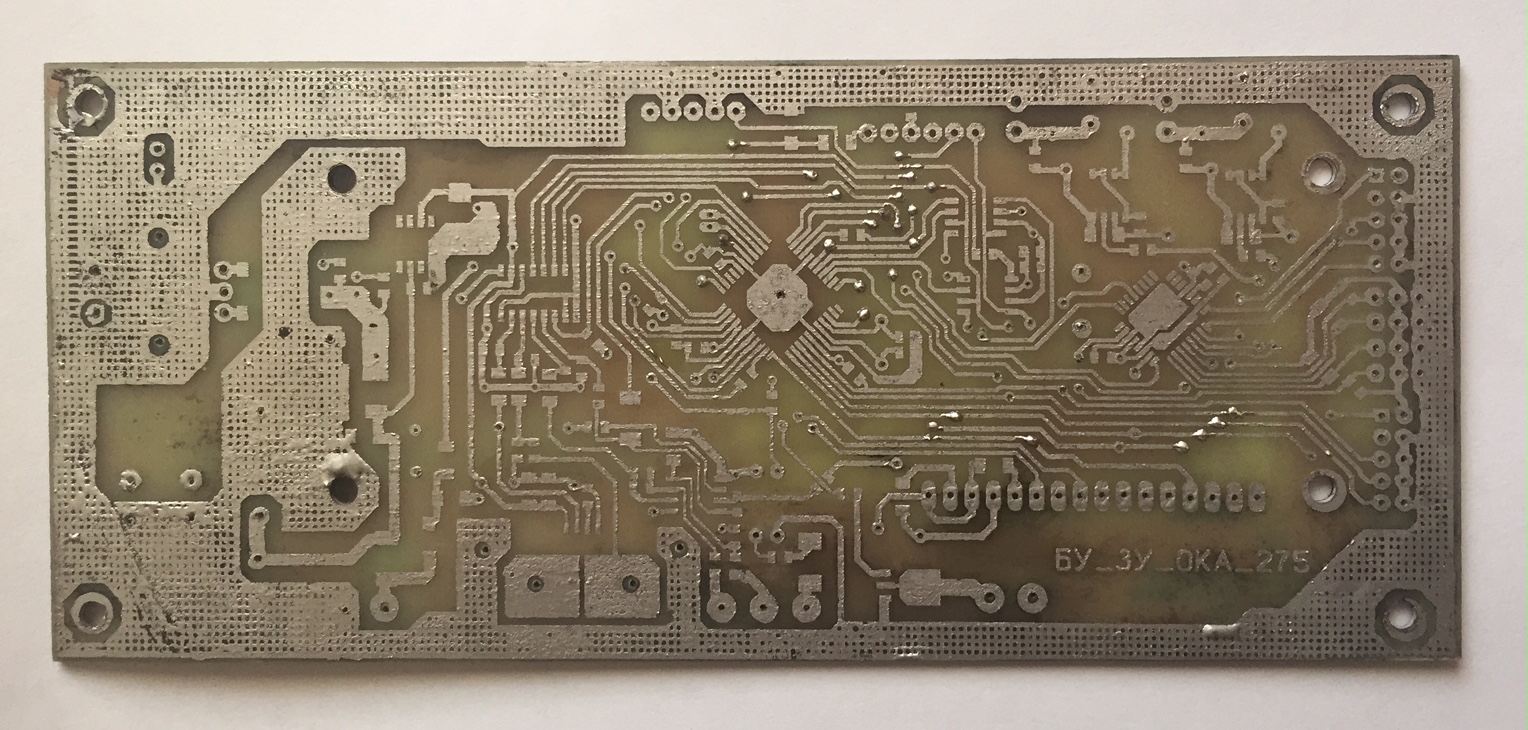

Приветствую! Еле нашел. Помню еще делал фото детально - на всякий случай, но найти не смог. Там плата в процессе наладки, так что большого сопротивления и перемычки не нужно. Держи что есть:

Большое спасибо .

_________________
С уважением.

Блин, я скоро сопьюсь

К стати наткнулся на прикольную статью на радиокоте по поводу нагрузке:
http://radiokot.ru/circuit/analog/measure/26/

Весьма интересная нагрузка! Импульсная. Только интересно будет ли она выносить мозг МК при замерах напряжения и тока без каких либо дополнительных фильтров? Ведь именно по-этому отказались от идеи использовать импульсный разрядник, в угоду простоте.
И еще у данной нагрузки есть существенный минус - отрицательный вывод для подключения испытуемого БП не сидит на общей массе устройства.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Приветствую всех! Не знаю в какую тему написать, облазил весь интернет - ничего не нашел, прошу вашего компетентного мнения по проблеме, а Алексей пусть посчитает нужным оставлять тему или нет.

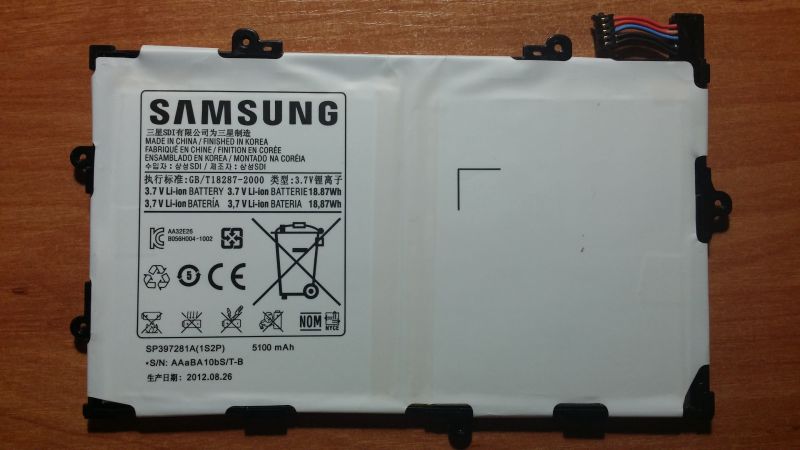

В общем купил я у китайцев аккумулятор для планшета, а там оказалась попутана полярность. На разъеме красный провод это минус, а черный - плюс. При установке в планшет, соответственно с перевернутым разъемом планшет включился, но при подключении зарядки ругнулся (не помню, что было конкретно, что-то про температуру) и загорелся символ перечеркнутой батареи.
Как такое могло получиться? Зарядили наоборот? Но как тогда позволил это контроллер? Что делать? Не хочется ковырять батарею, а посылать обратно к китайцам это геморрой. 750 рублей на ветер!

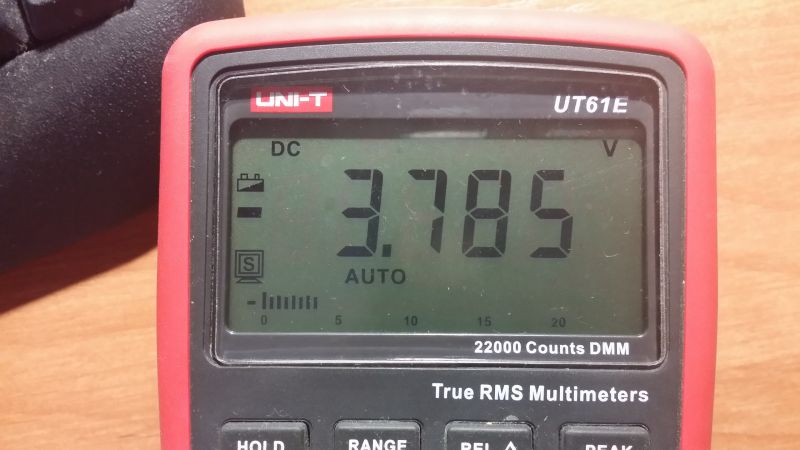

Фото

Всем доброго времени суток!
Во время эксплуатации зарядника у меня обнаружилась такая проблема. Иногда во время заряда может пискнуть зуммер и дисплей приобретает такой вид:

Если выключить и включить питание, вид изменяется:

При манипуляциями с энкодером бузер штатно щелкает и пищит.
После неоднократного включения выключения питания, работа ЗУ возобновляется.
Такой эффект наблюдался как в режиме ЗУ, так и в режиме БП. Какой либо закономерности в появлении этого бага не заметил.
Подскажите в какую сторону копнуть? Может так глючить LCD? Он у меня бэушный? Подменить пока нечем.
Фото невысокого качества, снимал мобилкой в гараже, прошу извинить.

Svan Процентов девяносто это у вас глючит дисплей.

Чуть позже вынесу ее в отдельную тему. То, что сюда написали, может и правильно. Ибо, кроме этой ветки, основной раздел не все смотрят, довольствуясь закладкой.


Если они намудили с полярностью, то остается только догадываться что они сделали с термодатчиком. Я не разбирал такие большие батарейки, потому не берусь точно утверждать, но вроде там должна быть небольшая платка с внутренним контроллером. Если все таки решаетесь не отправлять батарею обратно (потом с Китайца хрен стрясешь эти 750р), то расковыряйте и посмотрите. Может они там тоже напортачили, датчик другой стороной припаяли, или на плюс его посадили вместо минуса. Если сохранился оригинальный блок АКБ, то сравните с ним. Только будет жаль, если в процессе вскроется явный брак, а товар уже потерял вид и обратно его не отправишь..

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте! А зуммер "пискает" по какому то событию, или просто ни с того, ни с сего? Может какая помеха пролетает мощная по сети, что БП не справляется? У меня в юношестве был самопаянный Spectrum, так вот он очень прекрасно перезагружался при включении холодильника, не смотря на то, что вся плата была усеяна зелёными "каэмками".

На моем ЗУ что то похожее случалось, но дело это было еще на прототипе. Проявлялся подобный глюк при неудачном выключении питания кнопкой. Я прям чувствовал, что если кнопка разомкнулась с искрением, то следующее скорое включение наверняка будет сопровождаться всякой бякой на дисплее. Что я только не делал - и колдовал со строкой инициализации дисплея (использовал всё, что можно), и конденсаторы дополнительные по питанию вешал. Но стоит оставить аппарат в покое выключенным, то через минуту-две все прекрасно включалось. Но это все проявлялось при выключении и включении, но что бы в процессе работы так глючить - такого не было, да и жалоб от других людей не поступало.

Все это у меня было еще на прототипе ЗУ. В чистовой же сборке все прекрасно, при чем дисплей стоит тот же. Во-первых, плата усеяна конденсаторами 0.1мкф где надо, и где не надо (спасибо автору ПП Павлу). Во-вторых, в "чистовой" сборке я использовал импульсный источник питания 12.6В (доработанный адаптер питания сетевого коммутатора 5В 2А). В третьих, по сравнению с прототипом (видео есть на канале), нет роя проводов - все чинно и красиво. Может быть это все в куче устранило данную загадку.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Может кто занимается ремонтом ноутбуков профессионально? Вопрос: https://youtu.be/2JRITbVHKMA

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Как только появится возможность, подброшу другой.


Зуммер "пикает" при нажатии на него, при вращении издает щелчки. Создается впечатление, что "висит" только дисплей, хотя конечно не факт. Глюк проявляется редко, ЗУ может проработать день без проблем. Помех по сети вроде-бы неоткуда взяться, холодильника и т.п в гараже нет, только освещение. Заметил такой момент, что "крякозяблы" на дисплее почти одни и те-же, хотя это может и не важно.

Плата у меня самодельная, на емкостях тоже не экономил, но получил такую бяку. Ладно,буду рыть во всех возможных направлениях, может и откопаю собаку

Напряжение в гараже не просажено? Может БП 12в трансформаторный и напряжения вторички не хватает в час "Ч"? У нас в гаражах, например, постоянно то варят что то, то тэны врубают. Бывает и проседает.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Гараж у меня отдельно стоящий. Недавно его электрифицировал, точно знаю, что к этой линии больше пока никто не подключен.
12 вольтовый источник - трансформаторный, может быть проблема действительно в нем. Стабилизатор собран на LM317.
