По поводу positiv 20 тоже охота попробывать.Только у нас он стоит 100мл. почти 1000 рублей.Пытаюсь найти у китайцев.

по поводу цинтрефуги это тоже хорошая идея что бы не болтало нужно крепить плату по центру.Найти центр легко а как закрепить это уже вопрос.

хотел фото добавить но весят больше 1 МБ

вышлите на емыло, выложу

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

укажите ваш ящик

oka275 (собак) oka-nsk.ru

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Перед нанесением на заготовку снимать внутренний (матовый). А перед проявкой внешний.

Вот весь и вопрос как закрепить. Платы то разные бывают и по ширине, и по длине. Воистину аэрозоль это сущий геморой.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Я так же. Просто уточнил, что если работать неспешно (например, вдвоём с приятелем под пиво ), от люминесцентных тоже засвечивается.

Правильно так:
1. Напечатал шаблон(ы)
2. Накатал фоторезист
3. Проэкспонировал
4. Проявил

Дальше можно тормозить и отвлекаться сколько угодно

Сергей, а вот расскажите пожалуйста в подробностях про маску. Какие они бывают (цвет, состав), почему Вы выбрали именно такой цвет и состав, как приготавливается, как наносится, как засвечивается, чем проявляется, что с ней делать потом и не пухнет ли она при пайке. Заранее спасибо! У Вас определенный талант, вот еще бы покрытие золотом освоить и металлизацию - и можно делать платы профессионально на заказ

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

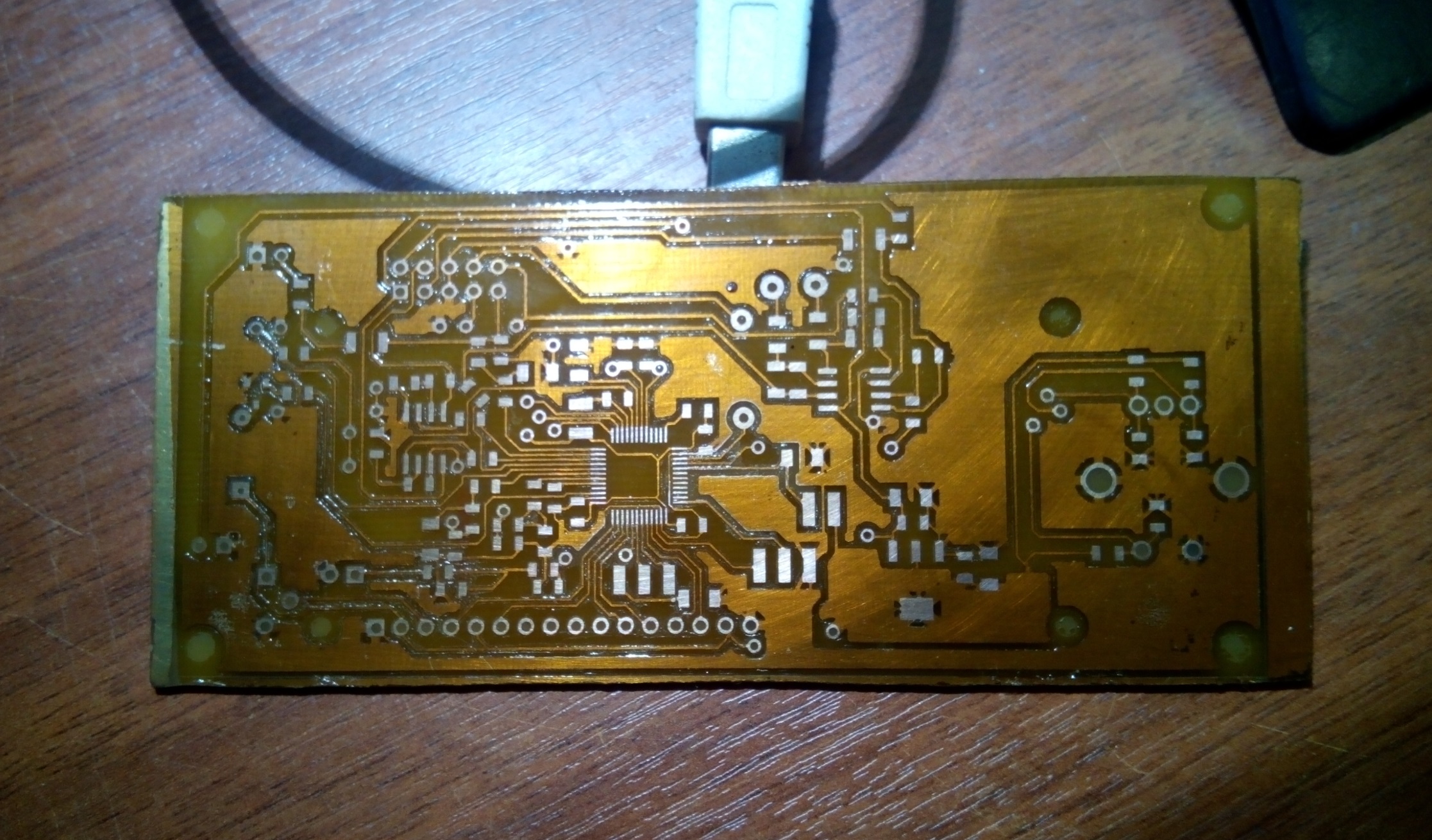

Вот так у меня получается маска из фоторезиста.

И его никак не коробит от пайки? Особенно феном.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Нет, после засветки, фоторезист становится цветом как у Сергея на втором фото (синеватым). А вот после дубления в духовке становится желтоватого цвета. В этом варианте самый прочный. На фото уже залужена плата.
По крайней мере после снятия МК феном при 330 градусов с маской ничего не случилось.

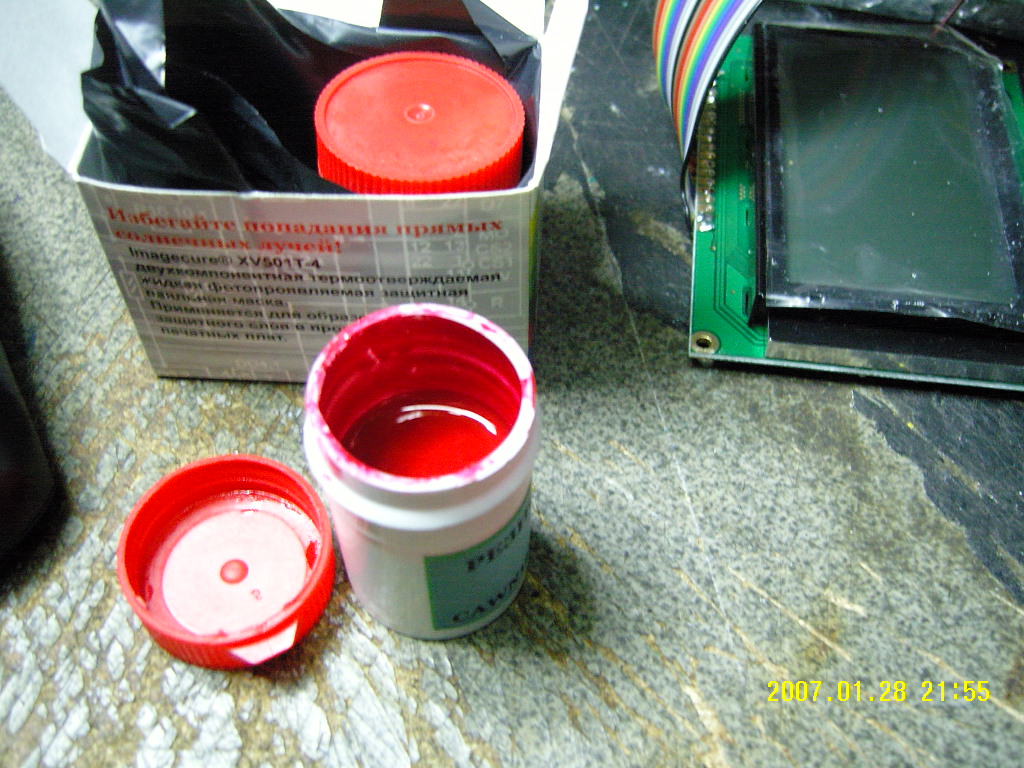

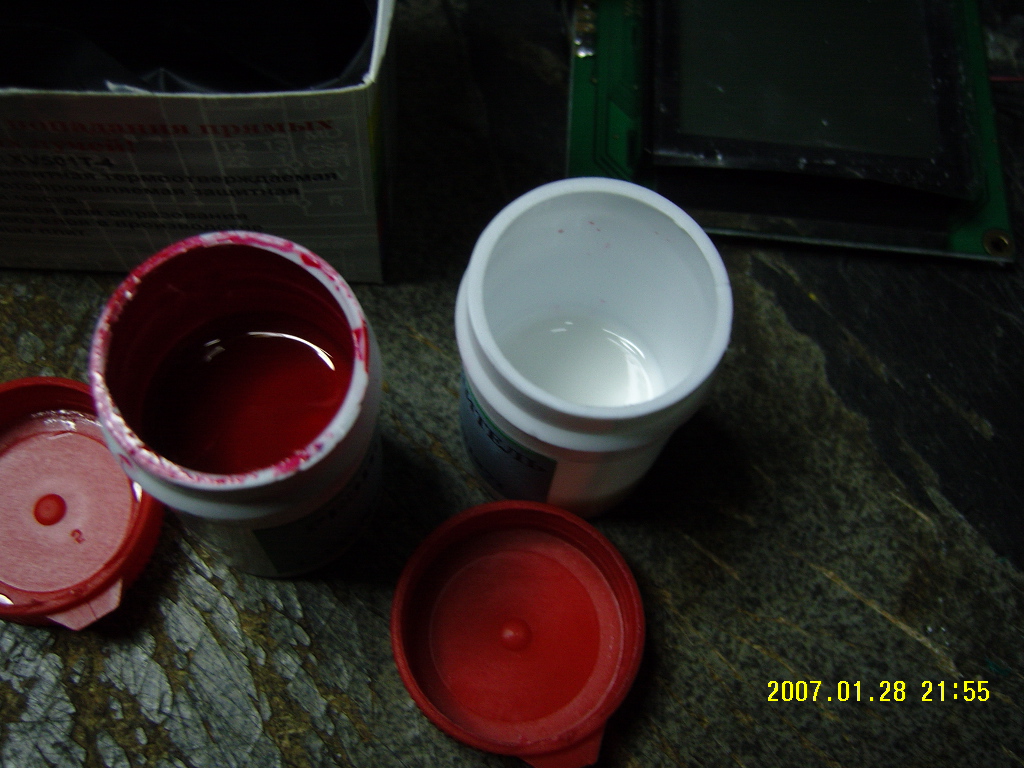

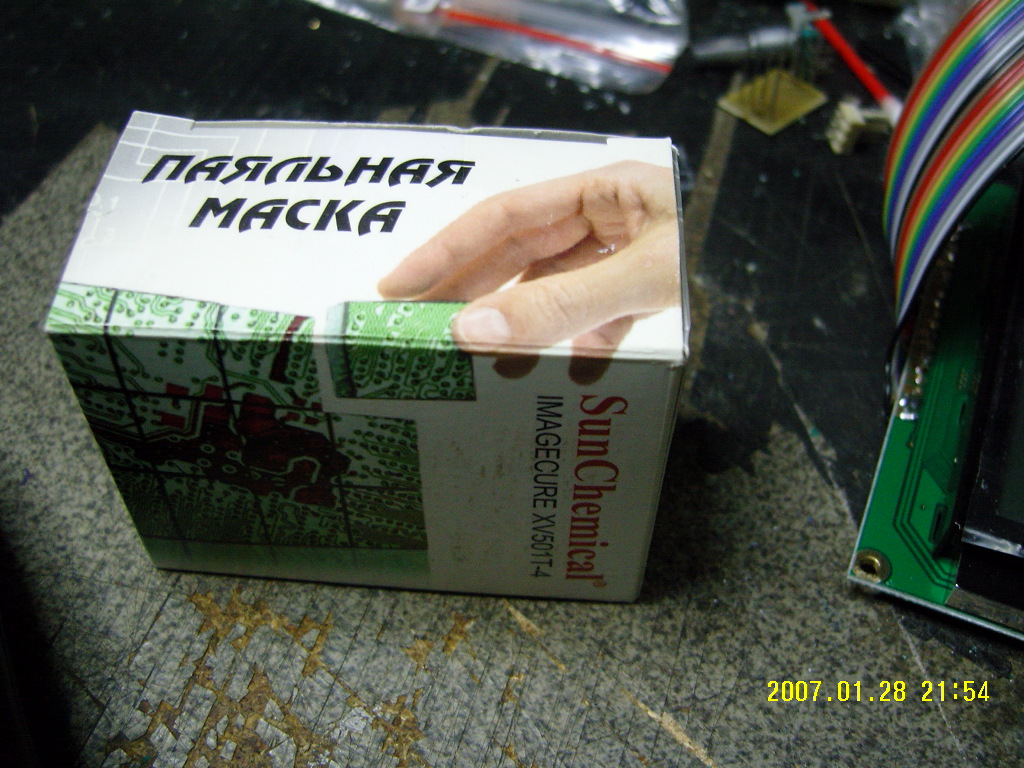

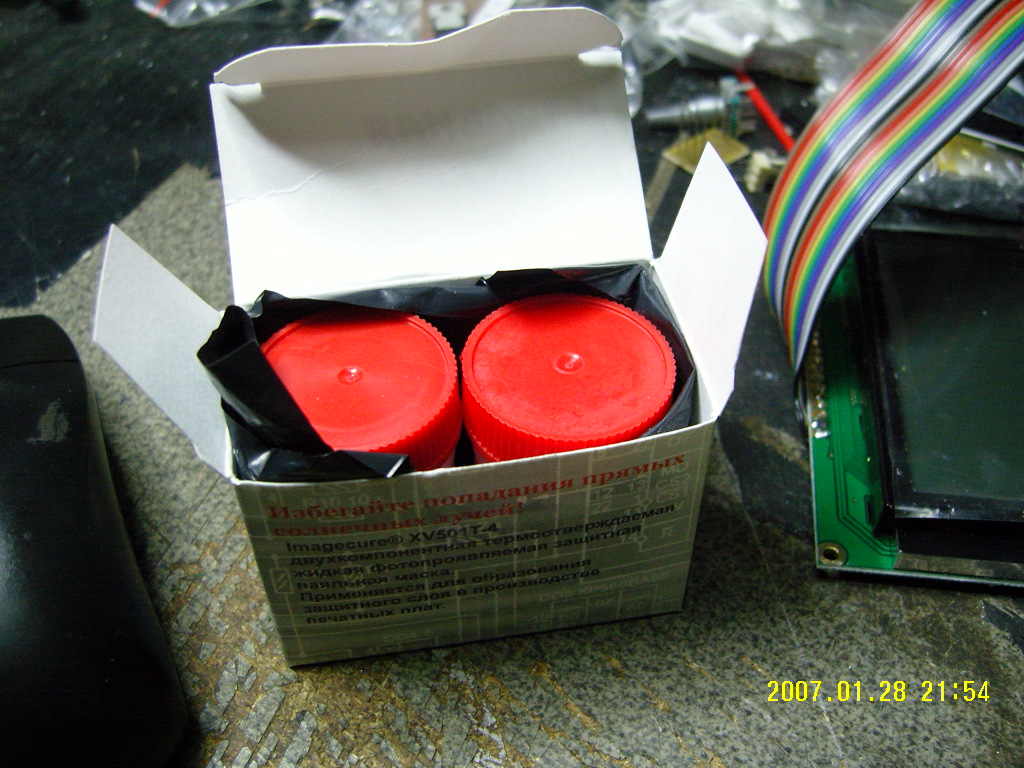

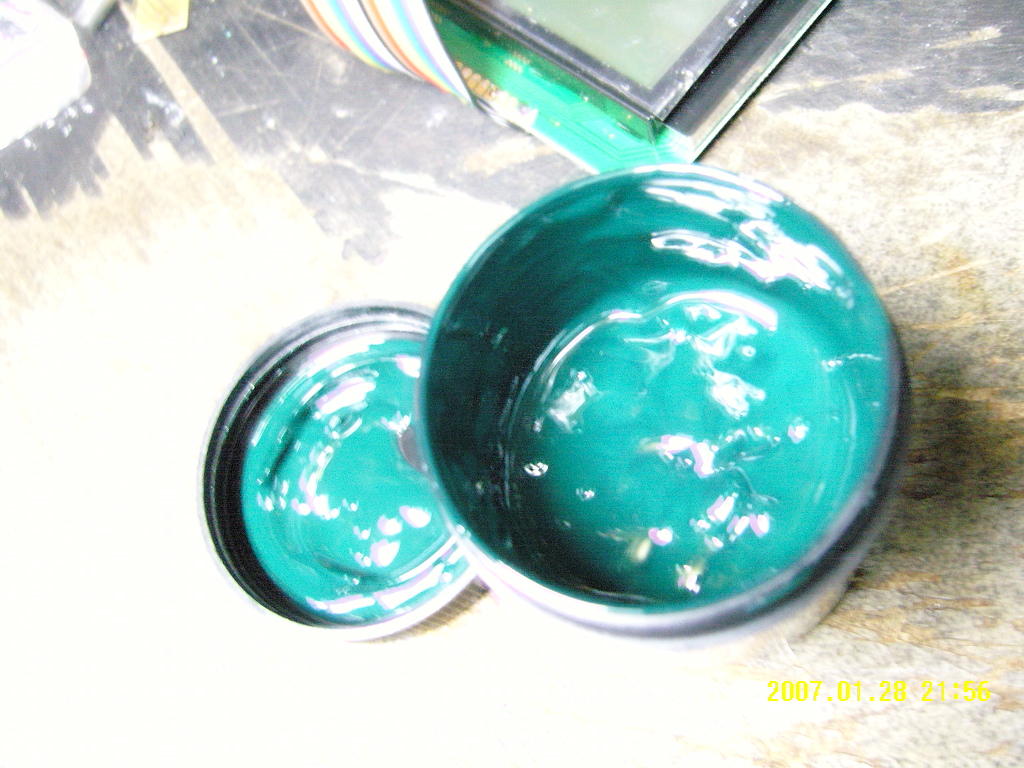

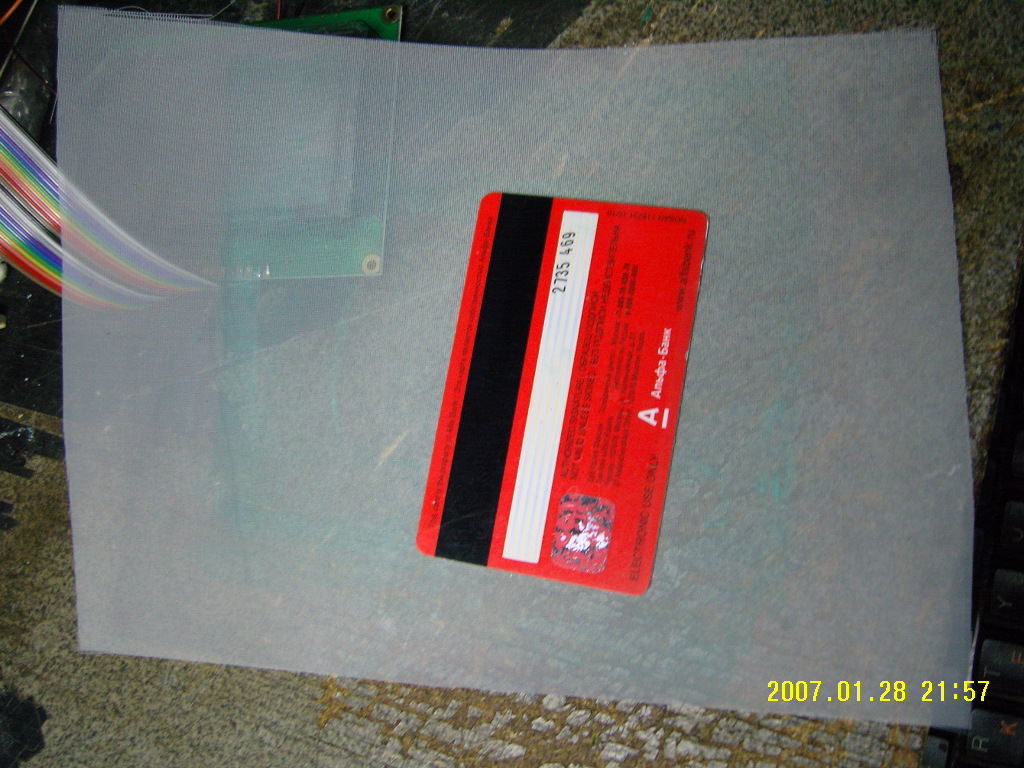

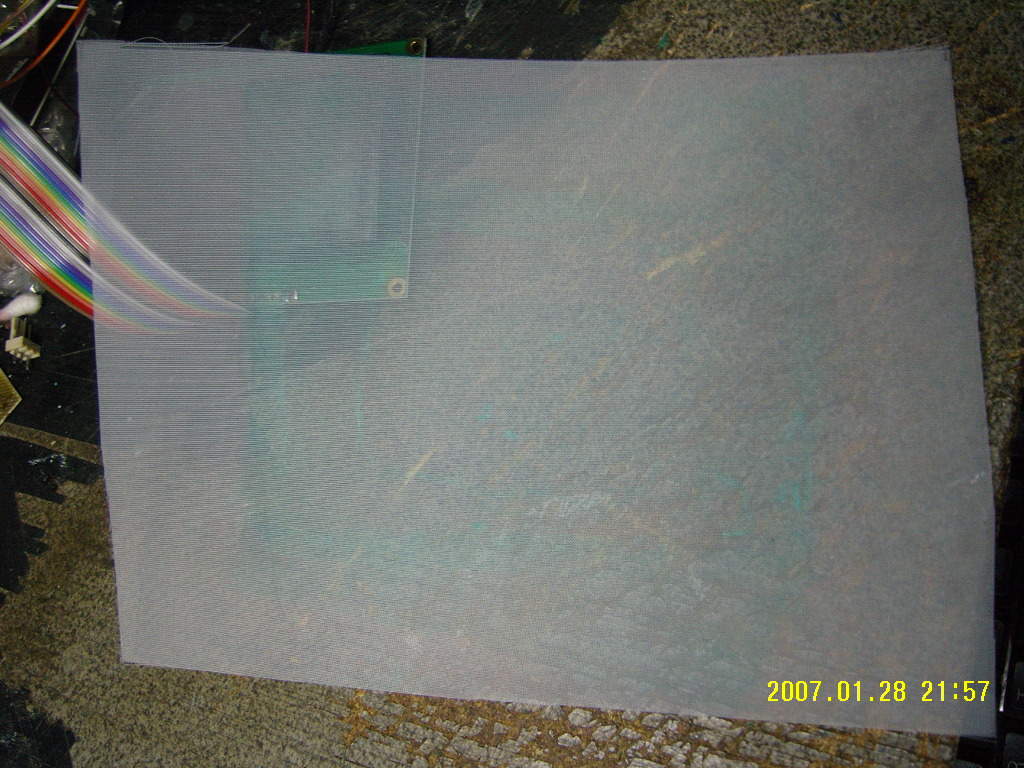

Добрый вечер,Алексей и все форумчане.Маску которую вы видели на фото,это двух компонентная маска.Бывает она четырех цветов,белая ,красная,синяя и зеленая.Покупал эту маску в ЧИП НН.Как она выглядит фото прикрепляю.Работать с ней не сложно,зубочисткой кладу нужное количество компонента самой маски на плату и нужное количество отвердителя.Так же зубочисткой тщательно размешиваю прям на самой плате,на которую нужно нанести маску.Зубочисткой размазываю размешанную смесь маски с отвердителем по всей плате.Потом на маску сверху кладу трафаретную сетку и обыкновенной,ненужной пластиковой карточкой размазываю всю эту массу равномерно по всей плате водя с небольшим прижимом пластиковой картой по трафаретной сетки.Таким способом весь лишний фоторезист маски снимается через ячейки трафаретной сетки и равномерно распределяется по всей плате.После распределения маски трафаретная сетка снимается с платы.Ставлю утюг греющей подошвой вверх и выставляю на утюге регулятором температуры нужную температуру.Температура нужна от 70 градусов до 85 градусов,но ни в коем случае не больше 90 градусов.Убедившись что температура на утюге не подымается выше 85 градусов,(температуру контролирую обычной термопарой идущей в комплекте с китайским,дешевым мультиметром,и на этом же мультиметре смотрю температуру.Термопару вставляю в отверстие для пара на подошве утюга)
После того,как утюг прогрелся до нужной температуры,а в нашем случае до 80 градусов,на разогретую подошву утюга ложу плату с нанесенной маской,маской в верх и при такой температуре подсушиваю маску в течении 30-40 минут.После этого времени снимаю плату с утюга и даю ей остыть.После остывания платы пальцем проверяю чтобы маска не липла к пальцу.Если маска к пальцу при прикасании не прилипает,накладываю сверху распечатанный фото шаблон и засвечиваю на своей установке на светодиодах в течении 12 минут.После чего приступаю к проявлению.Проявляется маска в таком же растворе,что и пленочный фоторезист с помощью которого и делаем платы.Проявка происходит быстро в течении 1-2 минут.После того,как проявил,плату промываю и вытираю от воды и настраиваю утюг на температуру от 140 градусов до 165 градусов.Как только утюг прогрелся до установленной температуры,ложу плату снова на утюг и уже не важно маской вверх или вниз.При этой температуре грею плату в течении 10-15 минут.Все,маска готова.После того,как плата остыла ее очень тяжело даже отковырять с платы.Пробовал греть феном с выставленной температурой 400 градусов,с маской ничего не происходит,она даже своего цвета не меняет.Короче говоря,вещь хорошая.В инете информации по работе с этой маской полно.Почему выбрал именно такие цвета на своей плате? Это совершенно спонтанно и ни какой подоплеки в этом нет.

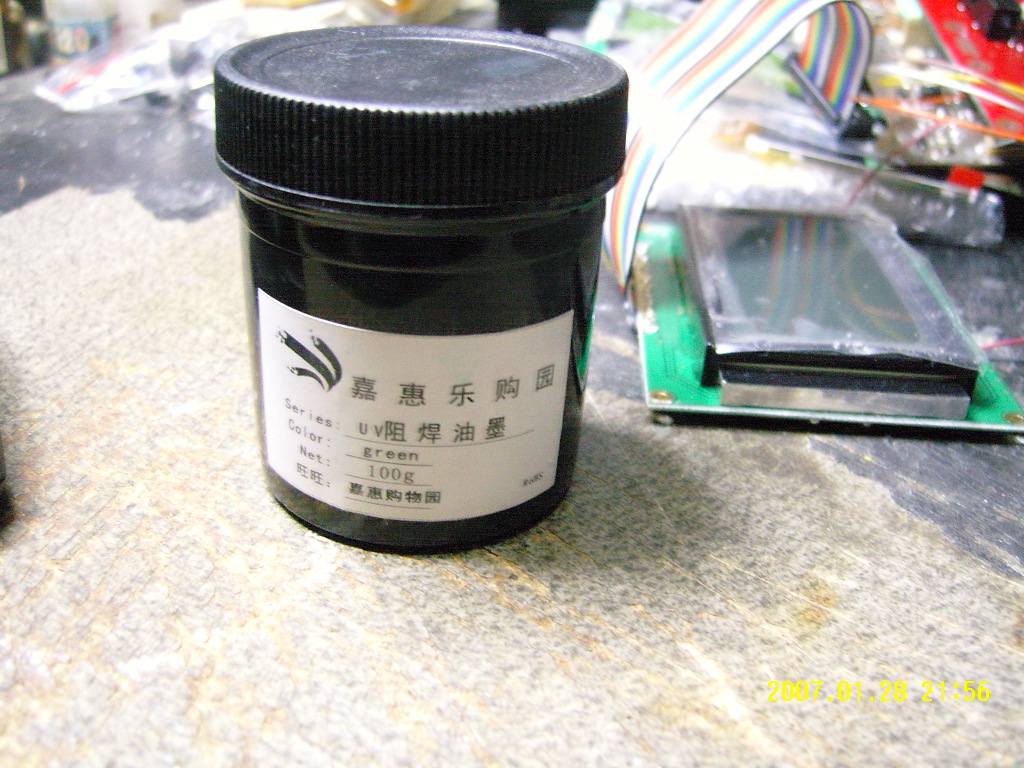

Есть еще однакомпанентная маска,но с ней еще пока не работал.В наличии есть,только недавно пришла из Китая.Вот соберусь с духом и попробую и эту маску.С ней вроде как легче работать,процедур нужно проделывать меньше.Она полемезируется,то есть затвердевает при засветки.

Yurock Я пробовал делать по такому методу маску из пленочного фоторезиста.Все вроде хорошо,но если работать с платой растворителями,либо ацетоном,такая маска начинает морщиться на плате.У настоящей маски защитные свойства намного прочней и механические и, к кислотам и,к температуре и к щелочам и ацетону с растворителями.Ну и опять же,кому что больше нравится.А в другом случае,все же маска,нежели вообще ни какой.Как говорится,выбираем из того,что под рукой.
А хотя,Юрий,может он у меня морщился от попадания ацетона из за того,что,не дубил фоторезист после проявки при большой температуре длительное время.Так что,может быть скорей всего я сам не все процедуры выполнил.

Спасибо за рассказ, Сергей! А можно ли обойтись без трафаретной сетки и где ее доставать, в случае, если нельзя? Концентрация "Крота" в проявительном растворе такая же, как и для травления плёночного резиста? И последнее - маска негативная, как и фоторезистивная пленка, или позитивная?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да,Алексей,можно обойтись и без сетки.Можно раскатать всю массу маски равномерно по плате валиком.Валики от старых принтеров хорошо подходит для этих целей.Между прочим,результат с валиком получается еще лучше чем с сеткой.Потому как,раскатанный слой маски на плате получается намного тоньше чем через сетку и сохнет быстрее.Сетку я покупал в инет магазине ВСЕ ДЛЯ ПЕЧАТНЫХ ПЛАТ.Еще эту сетку можно заменить детскими бантами.Девочкам завязывают банты,вот эти банты хорошо заменяют эту сетку,только ширина у бантов ограничена.Раствор КРОТА делается такой же концентрации как и для проявки пленочного фоторезиста.Маска тоже негативная как и пленочный фоторезист,то есть,все что засвечивается остается на плате,а что не засвечивается,смывается при проявке.

Сергей, ради интереса попробую стереть ацетоном или кротом. Вот если маску до такой степени не задубить, а прогреть немного и подольше засветить, она становиться фиолетовой, вроде твёрдая тоже, но легко удаляется, даже механически, при температуре тоже отваливается.
А так, просто нет нормальной маски, вот и делаю из того что есть.

Вот ссылка на добротное видео об изготовлении печатных плат:
http://www.youtube.com/watch?v=v5TP_DO781w
Делаю таким-же способом, единственная разница в том, что клею шаблон к резисту перед экспонированием на подсолнечное масло.

Svan Спасибо за видео,Михаил.Видео хорошее.Почти так же делаю,только засвечиваю не снимая верхней защитной пленки,снимаю ее перед проявкой.Двух сторонние делаю не сразу обе стороны,делаю по очереди,вначале одну сторону,потом вторую.Ту сторону которую не делаю заклеиваю скотчем прозрачным.Не скрою,дольше получается,но до такого метода как то не додумался сам.Теперь обязательно попробую.Хотя,при своем методе двух сторонняя плата получается за 30-35 минут с травлением.Травлю в амоние.Вот снятие фоторезиста ацетоном не очень удачный вариант особенно для тех,кто делает все это в квартире и если есть маленькие дети.Мне в этом плане хорошо,у меня отдельная мастерская в своем доме.Да и снимаю фоторезист в том же растворе,в котором и проявляю плату.Бросаю в этот же раствор плату и минут через 10-15 весь фоторезист слазит с платы сам.Ну,а если нужно быстрее снять фоторезист,просто,в раствор доливаю еще немного КРОТА и процесс ускоряется.Может кому пригодится.Но этот способ с видео обязательно повторю от начала и до конца в ближайшее время.Только снимать фоторезист не буду ацетоном,а сниму своим методом.Еще раз,спасибо вам за видео,думаю этот материал многим поможет.
