oka275 Алексей,лично я давно перешел на SMD детали,проще набирать,да и размеры существенно уменьшаются.Принципиально заказываю только SMD детали.

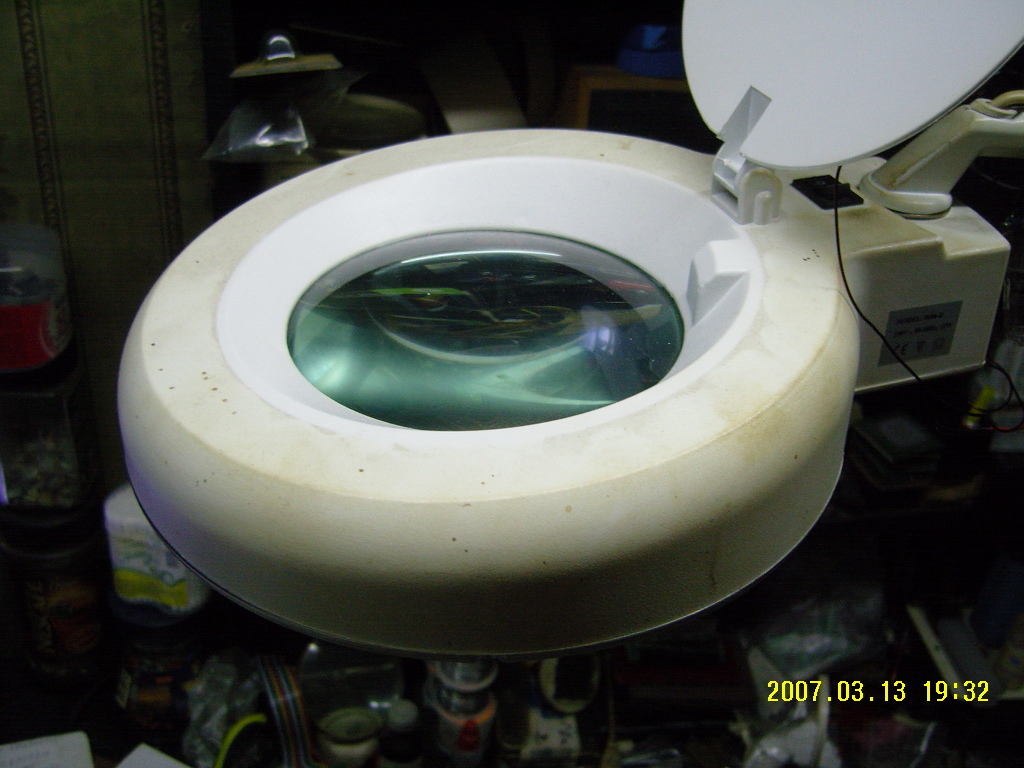

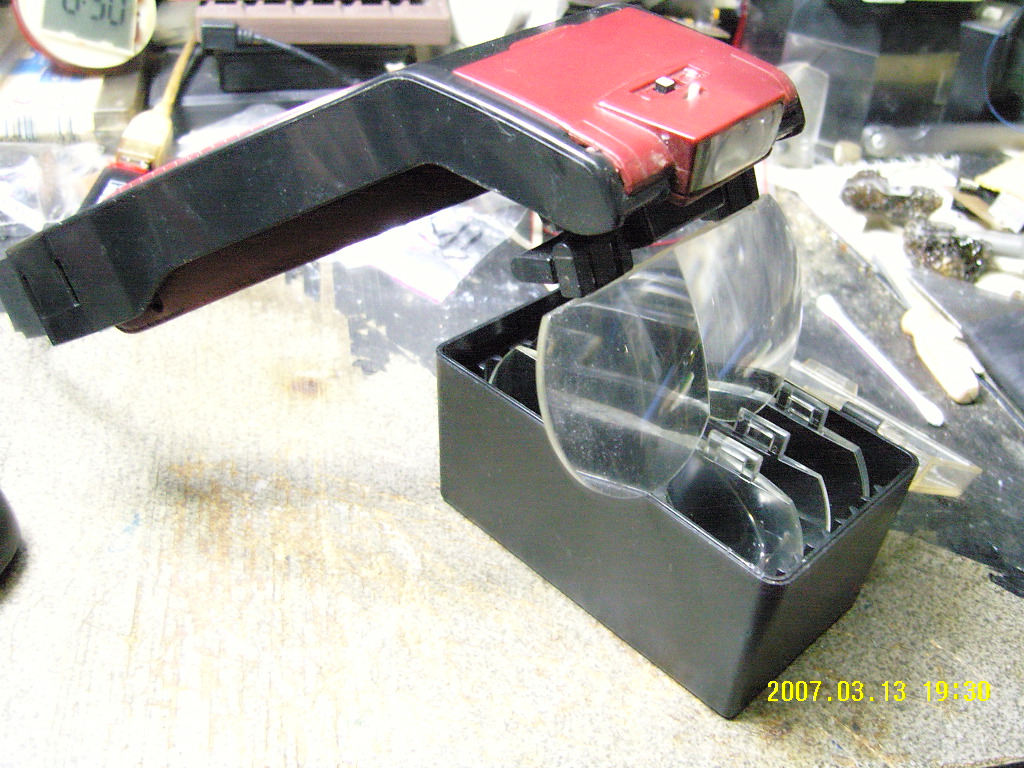

lenin2 У меня тоже под старость лет зрение начинает шалить,вблизи плохо вижу,а на расстоянии от 50 сантиметров и дальше вижу хорошо.Прям хоть на границу иди служить.Выручает вот такие штуки,фото прилагаю,и дешево и,сердито.

ileksus Когда то,давным - давно,собирал эту схему зарядного с радиокота,работала эта схема хорошо.

Здравствуйте, уважаемые форумчане! Принимайте в свои ряды. Алексей огромное Вам спасибо за интересный проект. Как и многие начинал со схемы уважаемого Слона, но Ваша Алексей разработка на порядок выше. Прошивка Новогодняя а вот множитель 4.90736. Как то сильно отличается. Датчик 20 А

Друзья, давайте попробуем эту задачу выполнить современно, по новому слову науки и техники? Может быть кто то заинтересуется и возьмет эту технологию себе на вооружение.
Короче, предлагаю все оформить в виде таблицы. Я ее уже сделал: кликнуть, что бы перейти в таблицу. Делаем очень просто:

1. Открываем ссылку, встаем на первую свободную строчку*, пишем свой форумный логин (что бы не путаться потом)
2. В следующей колонке пишем тип используемого датчика тока - 05А, 20А, 30А.
3. В колонке "Множители - ток" пишем то, что отображается на вашем дисплее при выходе из меню калибровки амперметра**.
4. В колонке "Множители - ВОЛЬТМЕТР ВНУТРЕННИЙ (INT)" пишем то, что отображается на вашем дисплее при выходе из меню калибровки вольтметров.
5. Для следующей колонки все точно так же, как в пункте 4, только пишем данные для вольтметра "(AKB)"
6. В колонке "Множители - КОРРЕКТОР ВНУТРЕННЕГО ВОЛЬТМЕТРА (INT)" пишем то, что отображается на вашем дисплее при выходе из меню калибровки корректоров.
7. Все тоже самое, только для "(AKB)"

Теперь обязательно дожидаемся сообщения "Все изменения сохранены", после чего можем закрыть таблицу.


Вот и все!

---

---

---

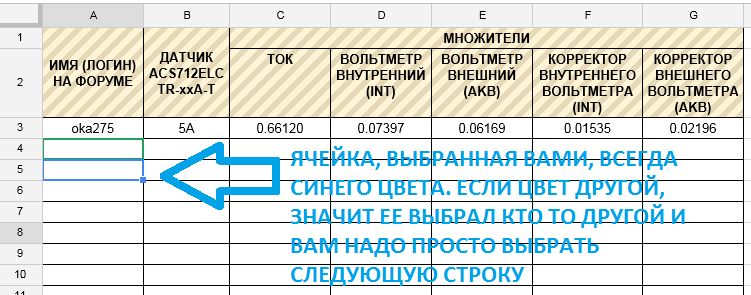

* Ячейка, выбранная вами, всегда синего цвета (во всяком случае я других вариантов не встречал). Если ячейка в первой пустой строке уже окрашена в какой либо цвет, то это значит, что кто то уже заполняет эту ячейку и вам просто нужно выбрать строчку ниже. Вероятность такого мала, но нужно о ней знать, потому как таблица многопользовательская. Вот картинка, показывающая ситуацию наглядно:


**Если у вас прошивка от 30 или 31 декабря, или первой редакции от 1 января 2015г, то обязательно прошейте самую последнюю на сегодняшний момент - вторая редакция от 1 января.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте, Николай! Добро пожаловать в ряды! как впечатления? Что Вас особенно привлекло и что приятно удивило?


Такого не может быть хотя бы потому, что просто не может быть. Смотрите, может быть Вы допустили "соплю" между 1-2 и 3-4 ножками датчика тока, создав тем самым шунт для него. Теперь Вы можете измерять таким датчиком чуть ли не стартерные токи Нет, ну коэффициент почти 5.0 это очень, очень много. Он должен быть примерно таким:

для 05А примерно 0.66120
для 20А примерно 1.21765
для 30А примерно 1.91765

в общем, коэффициент 5.0 это для почти 70А варианта датчика, если бы такой датчик был на свете. Да, очень похоже на КЗ между токовыми ногами датчика. Просто так это не "вызвонить", потому что КЗ, что сам датчик, будут "звониться" как ноль Ом. Микроскоп (хорошая лупа + свет) и острое шило наверное будут кстати.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте, Алексей! В проекте привлекло - Блок питания - очень нужная вещь, как раньше без него обходился? По множителю: признаться я примерно так и подумал. Токовый датчик у меня вынесен с платы и помещён в ферритовую трубку(стояла на сигнальном кабеле монитора), только так удалось избавиться от наводок. Но теперь туда добраться проблема, буду разбирать.

Данная схема у меня собрана в старом заряднике для акб, работает исправно, но если использовать как БП -источник тока, этого сделать не даст.
Учтите.

Доброго времени суток у меня есть предложение под бушующий проект после выбора емкости аккумулятора МК определял фактическую емкость аккумулятора и сам выбирал количество циклов зарядки-разрядки. Ну а вообщем уже жду нового проекта надеюсь он будет интересным

Алгоритм, который позволит это сделать с высокой степенью достоверности и за кратчайшее время, не подскажите?


не обещаю в скорости. Хочу наиграться тем, что мне понаприходило из Китая, пока я занимался ЗУ. Модуль SIM-900 до сих пор лежит не тронутый, даже сим-карту не купил.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ребята. Алексей ради удаления всяческих просадок напряжения и точности измерений со схемы второй диод исключил. А вы шунты ставите. На нём же будет просадка.

Сергей, да какая там особая точность измерений.. Просто чем меньше всяких шунтиков и диодиков, тем меньше напрягов для стабилизации. В идеале знаете что лучше всего было бы сделать для хорошей стабилизации? Запитать обратную связь TL494 не с выхода ИБП, а с реле (в идеале - вообще с плюсовой клеммы ЗУ), а само реле разместить максимально ближе к клеммам ЗУ, и соединить толстыми проводами. Вот тогда будет что ни на есть аппаратная стабилизация, которая лучше всякой программной. Но TL494 девушка капризная, ну ее в баню. Плюс еще реле будет размыкать ту связь, да еще скорее всего начнутся всякие "сверчки" из за того, что изменятся временнЫе составляющие и потребует пересчета цепь коррекции обратной связи со 2й на 3ю ножку TL494.. Ну ее в баню.

А на счет того диода.. Ну право при токах под 30А он там лишний.. И просадки на нем будет море, ну как прыщ на чистом теле.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Baron76 уже отметился в табличке. Только почему то указал только множитель калибровки тока. Меж тем множители вольтметров и особенно корректоров тоже интересны. Последнее - крайне важно. Если все получится, то грежу мыслью вообще удалить это из прошивки (если данные окажутся одинаковыми у всех).

Я пока не могу понять почему она нам вообще нужна? Вероятно потому, что при нагрузке идет просадка, и при чем не только по плюсу, но и по массе. ВО!!! Так у MCP3208 есть отдельная ножка, называется Analog Ground. Обычно она подключена воедино с общим проводом платы управления, а это уже очень далеко в стороне. Если ее повесить на минусовую клемму ЗУ (прямо на нее, родимую, непосредственно!), то просадку по "массе" уже можно будет исключить!!! Хм, надо будет обязательно испытать эту идею. Лишние навороты в коде не нужны, особенно если ими приходится компенсировать некоторые недостатки схемотехники.

Ну а пока вернемся к таблице. Пожалуйста, кто получал верные данные калибровки множителя - пожалуйста, внесите свои данные в таблицу. Кто получал их неверно, ввиду ошибки в прошивке, которую я устранил в крайнем обновлении, то придется влить последнюю прошивку, откалиброваться и тоже внести свои данные. При чем очень прошу не забывать про вольтмеры. Я неустанно думаю над тем, как сделать устройство проще, с сохранением изначально заданных высоких требований.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Чуть попозже выложу в табличку всё что нужно. Аппарат сейчас занят. Про стабилизацию с вами вполне согласен. Правда это и напрягом не назовёшь. Просто меряет микросхема не в том месте где нужно. Я в своё время кучу Жигулей переделал, когда реле заряда выносное было (не таблетка). Реле старалось установить 14 вольт в месте его подключения а из за просадок в проводах на генераторе и на АКБ естественно было больше чем нужно.Батарейки кипели и выходили со строя. Переделывал вот по такой схеме. Реле заряда после переделки измеряло напряжение прямо на генераторе.


А TL494 словно легко возбудимая женщина, не успел её тронуть а она уже пищит

Таблицу уже заполнил. Кто ещё смелый?

Смотрю таблицу - как интереееснннаааааааааа... Сергей! Выходит, что внутренний вольтметр находится не так далеко от моего. А вот внешний вольтметр ушел далековато. Интересно - почему? Может Вы поставили другой ОУ? или чуть другие номиналы резисторов? Множитель корректора задран в 2 раза по сравнению с моим - не ужели такая величина просадки напряжения под нагрузкой? А вот корректор внешнего вольтметра (который измеряет напряжение непосредственно на клеммах АКБ) не калиброван. Или Вы не используете тонкие проводки до клемм АКБ, или не калибруете корректор. А зря. За счет просадки в проводах, напряжение на клеммах ЗУ несколько отличается от напряжения на клеммах АКБ, и как правило в бОльшую степень. Это значит, что МК переходит на следующие режимы раньше, чем фактическое напряжение на клеммах АКБ достигает своих контрольно-переходных точек. А если используете, но не калибруете корректор, то этот вольтметр попросту может врать, что тоже отдаляет процесс заряда от более лучшей модели, которую можно достичь.

Нужны еще данные, других людей. Где еще те 8 человек, которые собрали одно или более устройств, и бОльшая часть из тех, кто собрал одно?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вот как раз внешний вольтметр тоже калиброван. И я им пользуюсь. И он измеряет очень точно. Есть у меня тоненькие проводки.И прибор подаёт сигнал при подключении внешнего вольтметра.


Вот здесь всё видно.

Когда килибруюсь то под нагрузкой корректировать внешний вольтметр не нужно Он у меня почему то не уплывает.
А вот мои резисторы. Действительно R18 2.4 кОм вместо 2.2 кОм как на схеме. Наверное 2.2 не нашёл в своих запасах.

Я наверное даже догадываюсь почему у меня внешний вольтметр не плывёт. У меня минус на клемму АКБ взят прямо с блока питания. И к минусу блока питания отдельным проводом подключен минус платы управления. Нет нигде просадки по земле под нагрузкой относительно платы управления. Забыл сказать что корректоры калибровал под нагрузкой 5А.

""Где еще те 8 человек, которые""
Привет всем! Алексей,у меня зарядник у соседа,как отдаст заполню!

_________________
С уважением,Вячеслав.73!

Ага, тогда извиняюсь. Запишу пока это себе в загадки. Если получится упразднить хотя бы этот множитель, то уже лишние несколько десятков байт освобожу. НУЖНО БОЛЬШЕ ДАННЫХ!


Хорошее решение, я тоже так делаю.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

хорошо
Чем больше данных - больше информации
Больше информации - больше понимания в какую сторону двигаться, что бы упростить устройство.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

""что бы упростить устройство"".
Куда уж проще!Даже в таком виде,по моемому,ЗУ очень самодостаточное!Работает уже больше пол года,нареканий нет!Респект разработчику!

_________________
С уважением,Вячеслав.73!
