Вот теперь картина полностью прояснилась на счет 12в лампочки. Тоскливо.
Склейка тут не при чем. И если она и может влиять, то только на противный писк (да и то других причин для писков достаточно). Тем более, что здесь это сопровождается повышением напряжения.
Не ошиблись с фазировкой половинок первички? Может вторичка в небольшом КЗ?
Если рассуждать логически, то, при отбросе вышеуказанных причин, остается только одно - изменилась (увеличилась?) индуктивность у трансформатора и схема на это отреагировала скверно. Попробуйте чуть поиграться параметрами снаббера. Вообще советуют туда вставать осциллом и смотреть форму. Но сам в "горячую" область осциллом никогда не лазил и потому понятия не имею чего там смотреть и что считать нормой. Но думаю, что ответ на этот вопрос можно "нарыть" на просторах интернета.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Осцилографа к сожалению не имею. Еще в детстве, когда ходил на радиокружок, по определенным обстоятельствам получилось так, что помещение отобрали и радиокружок прекратил свое существование. Вот тогда преподаватель мне говорил, забирай мол осцилограф, понадобится в будущем. Не стал забирать и уже много раз пожалел об этом. Тогда я еще слабо понимал для чего этот аппарат вообще нужен. Утишает лишь мысль о том, что наврядли мне удалось бы протащить его через мою жизнь до сегодняшнего дня, с моими переездами с места на место по всей России.
Да, явно что-то с трансформаторами не то. Думаю если бы ошибся с фазировкой первички, БП вообще не заработал бы. А проверять перефазировать как-то не хочется, потому что это грозит потерей ключевых транзисторов. Вот думаю надо еще одного донора искать чтобы попробовать подкинуть другие трансформаторы. Ведь тр. гальванической развязки я тоже перематывал и после успешного запуска работа на нагрузку не проверялась. Включил, посмотрел что напряжение на выходе не изменилось, выключил и приступил к перемотке силового тр. Ну и да, со снаббером поиграться.
Первый экземпляр ЗУ для экспериментов не хочется трогать. Там все настроено и отрегулировано. Ждет лишь заселения в корпус, который еще в дороге и новенькой законченной прошивки.

Про осцилограф согласен. Может к 35 годам и мне все надоест и раскашелюсь таки на него.
А про то что залез в рабочие трансформаторы, ну вот такой вот я. Решил облегчить себе разработку печатной платы и сократить ее размеры, а получилось как всегда. Можно было конечно сделать все по уже проверенной ПП, без перемотки тр., но погнался за желанием впихнуть в имеющийся корпус, кстати похожий на тот какой у Вас, Алексей, только длина и ширина чуть меньше.
Как попробую перекинуть трансформаторы, обязательно отпишусь. Самому интересно где накосячил. Донора уже нашел. Сегодня никак, а завтра весь день свободен!!!


Все, нашел я причину непонятного поведения СБП. С фазировкой все нормально. Оказывается я ошибся с количеством витков одной из обмоток трансформатора гальванической развязки. Должно быть 2, а я почему-то намотал 3. Смотал один виток с этой обмотки и все стало нормально. Нагружаю, трансформатор не трещит, напряжение не прыгает, все в норме . На выходе максимум 31В. Хорошо что эта обмотка самая крайняя. Не пришлось перематывать весь трансформатор. Даматывал его уже ночью, вот видимо и уснул с ним в руках. Ночью надо спать!!!

Всем доброго дня.
Нарисовал печатку ИБП, проверил раза три на предмет косяков, кому не трудно, проверьте еще может что упустил.

sobolew, правый вывод пяти ватника сидит на минусе, должен на плюсе, и там же транзистор раскачки эмиттер в воздухе, должен на минусе и развернуть символ корпуса, конденсатор по силовому выходу1000/40 отсутствует, если не используете штатную защиту по 15, 16 ноге, то пять резисторов и два конденсатора не нужны, стоят в правом верхнем углу, и диод из этой цепи тоже удалить, силовой трансформатор будете перематывать? без перемотки так выводы объеденять нельзя, 12,6в для цифровой части будет отдельный источник?
Вообще плохо, что детали не нумерованы, объяснять сложно.

немного времени не хватает,транс буду перематывать(после того как все заработает). цифровая часть запитана от тора через 7812. переразвел. красным отметил элементы для удаления.

они самые, удаляйте.

Андрей, Вы до сих пор первый ЗУ делаете или уже второй?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

первый дело стало за ибп, остальное все собрано.

пардон, у Вас донор не из компьютерного бп, поэтому эту строчку не читать

Уважаемый serg1968-09 прошу подправить

metaspСпасибо,все подправил.

Вот мой донор БП мощностью более киловатта)
http://i.piccy.info/i9/c4fa4d9607af6f79 ... 145143.jpg
http://i.piccy.info/i9/5c57dfcd09848504 ... 170032.jpg
http://i.piccy.info/i9/3782e45fd4a88c95 ... 170058.jpg
Транс уже перемотан..

Хороший корпусок.

Доброго времени суток, nомогите вот с этим б.n. Разрисуйте как nравильно сделать регулировку тока, и как свести наnряжение на выходе что бы было минимум от 1 волта. Основа от блока (s-100-r03) 24 волта. у меня регулировка выходит от 5.3 до 27

не понятен вопрос. Вы хотите регулировать ток вручную? Тогда крутите резистор с 13-14 на 15ю ногу, или в купе с резистором по 15й ноге. А вообще лучше собрать схемку на операционнике - в инете гуляет схема на двух половинках LM358 под названием "лаб бп из компового бп"




1. Схема какая то не точная. Плюсовой вывод электролит.конденсатора, идущего с 4й ноги TL494, должен подключаться к 13-14 ножкам. Резистор, идущий со второй ножки до "+" вывода конденсатора, тоже. Но на схеме этого нет, да и резистор параллельно конденсатору никогда не ставят - это лишит 4ю ножку присутствие логического нуля, который разрешает TL494 работу. И чем выше на ней будет напряжение, тем меньшее макс.напряжение выдаст БП.

2. Как Вы пытаетесь регулировать напряжение на выходе БП? Платой управления ЗУ из соседней ветки, или резистором? Объясните подробно то, как Вы его подключаете.

3. Резистор, идущий со второй ноги TL494 на землю а так же со второй ноги на 13-14 ноги TL494 (на схеме это не показано, я уже сказал выше об этом - вероятно это ошибка срисовки схемы) - их номиналы какие? Должны быть 100кОм, ну или 33кОм минимум. Если там штатные 2-4 ком, от понятно почему имеете такой узкий диапазон напряжений.

В противном случае, если в БП сделано все как надо, но минималка все равно 5в, то тут уже наверное ничего не сделаешь. Ибо как Вы это себе представляете? TL494 работает с минимально возможным коэфф. заполнения ШИМ и меньше его сделать уже не получится. И уж там дальше все зависит от коэфф.трансформации и вообще от КПД всей силовой части. Домотайте еще витков и минималка станет еще выше за счет увеличения это коэфф. Но это все только в случае, если больше ничего не помогает, и TL494 работает действительно с минимально возможным коэффициентом заполнения ШИМ.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Cnаcибо за onеративный ответ. Схему nодnравил, в nервом nосту, (моём). Регулировка nеременником, у нас детали не достать для всего остального, nросто нужен б.n. Глянте все верно нарисовал?

Вроде все правильно теперь, только таки смущает наличие резистора параллельно с эл.конденсатором. Нигде такого резистора нет.

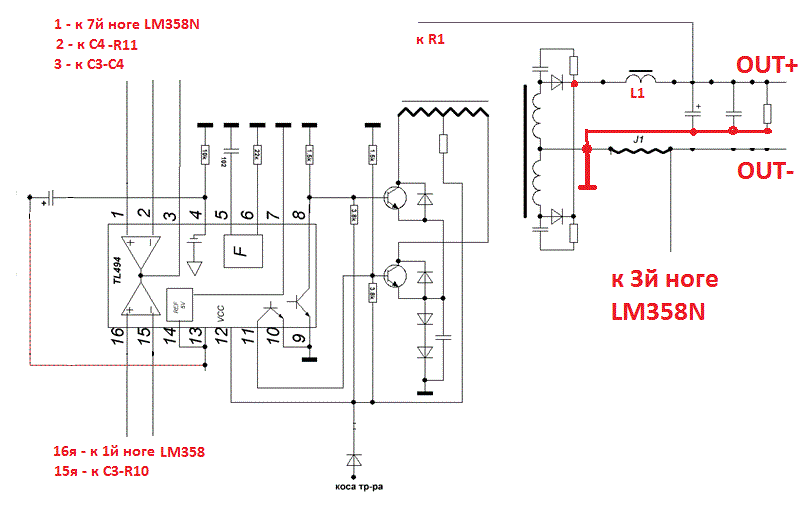

Как именно управляете напряжением? вон тем переменником, что на схеме U-reg?? Самый не удачный вариант из за жуткой нелинейности. В начале хода резистора напряжение прибавляется медленно, а вот в конце хода оно буквально зависит от прикосновения к ручке переменника. А ток регулировать.. возможно и так получится, но я настоятельно бы рекомендовал Вам собрать схему, которую я привел. В Вашем случае, думаю, токовый датчик J1 можно использовать вместо резистора 0.05 Ом. Схему выходной части придется изменить - среднюю точку трансформатора посадить на землю, а нагрузку подключать уже через J1. Далее придется ПОЛНОСТЬЮ очистить ножки 1-2-3-15-16 у TL494 (убедитесь в "чистоте") и запаять их согласно схеме. Я прикинул схему для удобства. Надеюсь, помог, или облегчил задачу.



PS. на счет операционника LM358N - это типичный ширпотреб. Встречается даже на материнских платах! Вот канал вашего земляка https://www.youtube.com/channel/UC7efyY ... njCfaHY50g Если что - спишитесь как нибудь, найдитесь, надеюсь поможет достать эту LM358. Хотя ей Богу это очень копеечная запчасть и совсем не дефицитная.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Приветствую всех участников, данного форума.

А можно по-подробней про перемотку? Я попробовал перемотать транс дежурки. Дежурка выдавала 5.1 В (8 витков на вторичке), питание ТЛ - 12.7 (+13 витков к дежурке - т.е. итого 21 виток). Я намотал 21 виток двойным проводом для дежурки и 21 виток для питания ТЛ, провод 0.38. Получил 12,8 В на обоих питаниях, но транс начал издавать непристойные звуки, в виде свиста. Сначала я все это дело мотал без лака и думал, что свист по этой причине. Я перемотал транс покрывая каждый слой во вторичке и второй части первички лаком. Но проблема не решилась. Под нагрузкой (пара вентиляторов БП) свист становится меньше, но всё равно противный. При этом через минут пять работы силовой транзистор в дежурке заметно греется.
