Актуальная статистика (не забывайте изменять статус!)
Собрал и буду собирать еще (соседу, свату, брату) 23%  23%  [ 54 ]
Собрал одно ЗУ 21%  21%  [ 49 ]
Уже собираю 29%  29%  [ 68 ]
Интересуюсь, размышляю - собирать или нет. Наверное буду. 27%  27%  [ 65 ]
Не буду собирать это устройство. 1%  1%  [ 2 ]
Всего голосов : 238
Автор Сообщение
uni-el
СообщениеДобавлено: 19 дек 2014, 00:44
Не в сети
Постоянец

Зарегистрирован: 11 ноя 2014, 18:10
Сообщения: 151
Откуда: Новосибирск
Авто: nissan patrol
Имя: Константин
serg1968-09 действительно выложите печаточку, по моему у Вас там ошибочка в силовой, возможно я и ошибаюсь.
Вернуться к началу
 Профиль

Ramonmetelica
СообщениеДобавлено: 19 дек 2014, 01:13
Не в сети
Участник Клуба ЗУ-ОКА275
Аватара пользователя

Зарегистрирован: 14 мар 2014, 23:12
Сообщения: 74
Авто: ВАЗ-2107
Имя: Роман
Алексей,большое вам спасибо за ответ!Без всяких преувеличений Ваше ЗУ достойно повторения и моих столь долгих ожиданий!
Просто Вы воплощаете в ЗУ не 99 %,а все 100%,моих желаний и идей.С нетерпением жду ФИНАЛА!!!ЗУ.Детали уже все собрал,ожидаю 100 % схему.Удачи Вам в творческом труде!
Вернуться к началу
 Профиль

serg1968-09
СообщениеДобавлено: 19 дек 2014, 01:50
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 14 мар 2014, 16:47
Сообщения: 586
Имя: Сергей

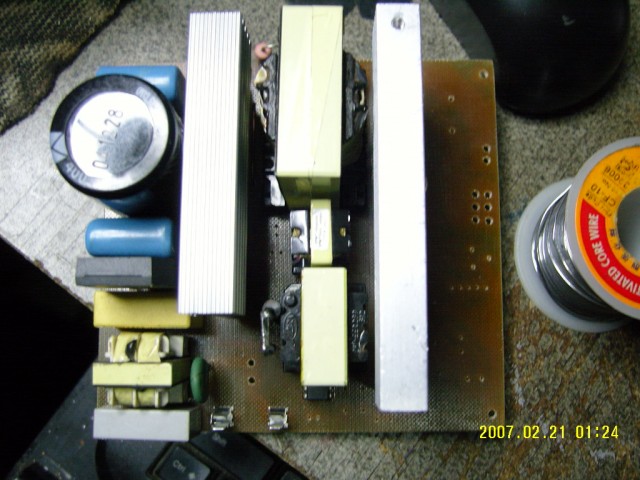

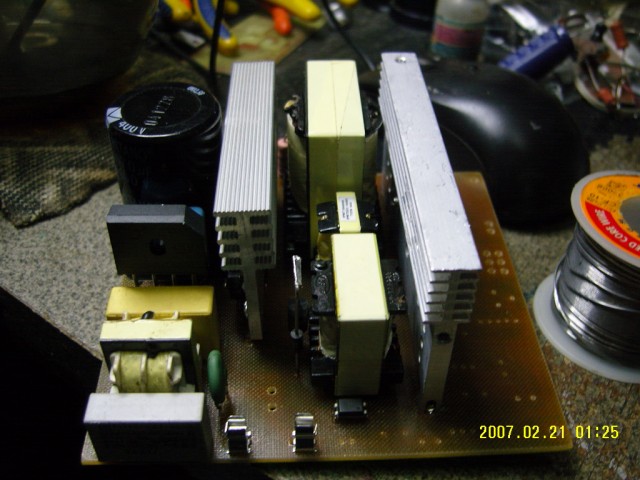

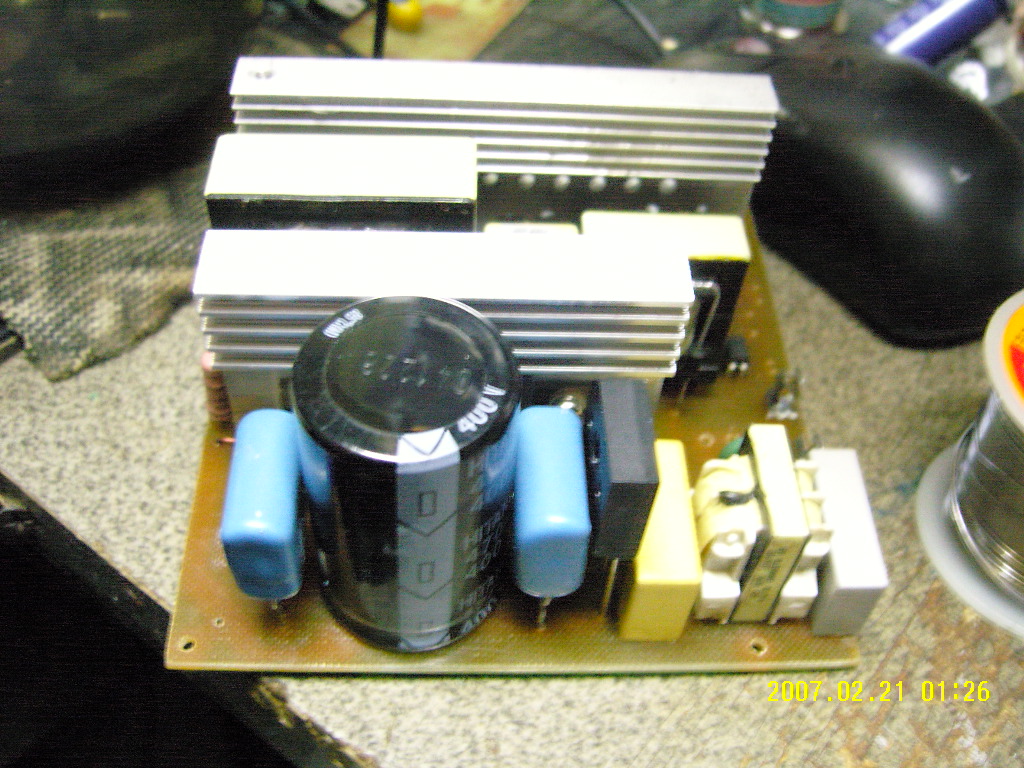

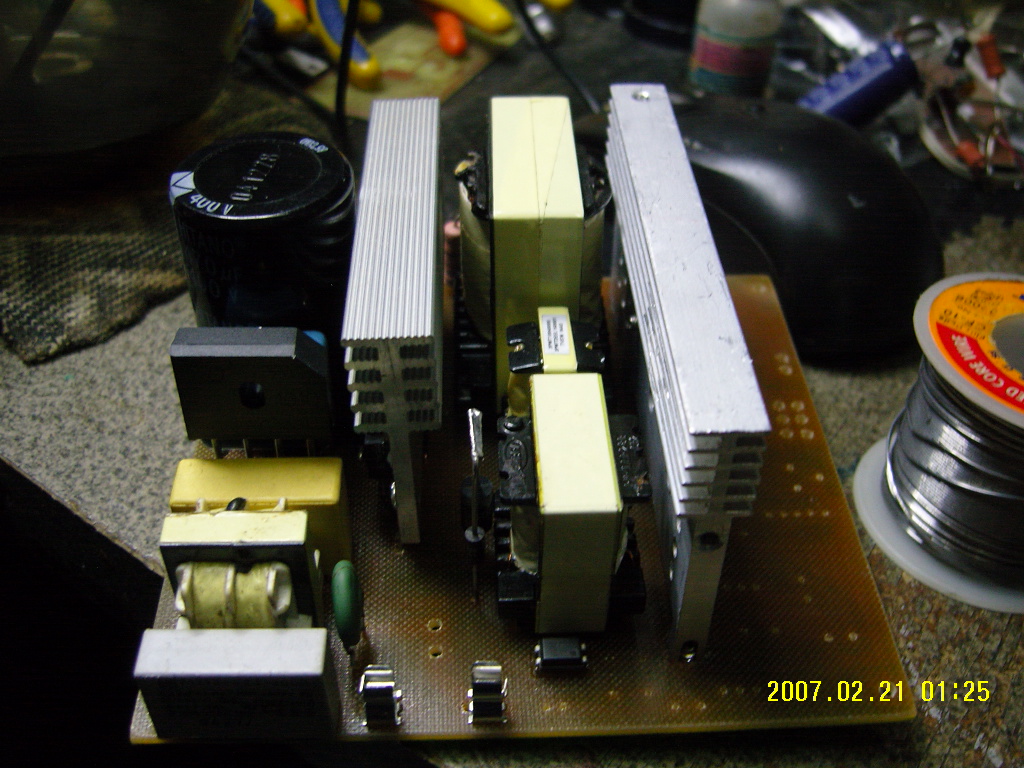

uni-el Мне не жалко,но пока не закончу выкладывать не буду.Думаю,что причины ясны.Вот фото почти собранного блока.Завтра,наверное,буду уже пробовать.


Вложения:
SNC11420.JPG [ 372.02 КБ | Просмотров: 14880 ]
SNC11421.JPG [ 379.47 КБ | Просмотров: 14880 ]
SNC11422.JPG [ 360.93 КБ | Просмотров: 14880 ]
Вернуться к началу
 Профиль

uni-el
СообщениеДобавлено: 19 дек 2014, 02:17
Не в сети
Постоянец

Зарегистрирован: 11 ноя 2014, 18:10
Сообщения: 151
Откуда: Новосибирск
Авто: nissan patrol
Имя: Константин
спасибо Сергей, мои подозрения были напрасны, удачи в запуске.
Вернуться к началу
 Профиль

dimmzk
СообщениеДобавлено: 19 дек 2014, 19:13
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 дек 2014, 18:23
Сообщения: 50
Откуда: Междуреченск, кемеровская обл.
Авто: Zuzuki sx4
Имя: Dmitriy
Приветствую всех на этом форуме! Алексей (Ока 275), дружище, спасибо тебе за эту разработку, за потраченное время (почти год) на создание и "полировку" с участниками форума схемы и прошивки. Не каждый так сможет. Скурил 166 станиц форума, ушло 5 дней. Решил собрать это ЗУ. По поводу схемы - все понятно, разжевано, осталось поглотить. Начал поиск и покупку деталей для платы управления, не могу найти ацп (ни те ни другие), остальное есть. Где можно их приобрести в Новосибирске, я завтра уезжаю в командировку, буду проездом через город. Может у кого и завалялись, я бы приобрел.
Спасибо.
Вернуться к началу
 Профиль

SergeyAleks
СообщениеДобавлено: 19 дек 2014, 22:08
Не в сети
Уже тут был(а)

Зарегистрирован: 09 дек 2014, 19:53
Сообщения: 12
Откуда: Москва
Авто: ИЖ2126-070,SkodaYeti
Имя: Сергей
Я тут подыскивал где, что еcть, так все, кроме энкодера находилось в интернет-магазине icdarom.ru
Вернуться к началу
 Профиль

dimmzk
СообщениеДобавлено: 19 дек 2014, 22:38
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 дек 2014, 18:23
Сообщения: 50
Откуда: Междуреченск, кемеровская обл.
Авто: Zuzuki sx4
Имя: Dmitriy
Спасибо! Закажу в айсидаром если не найдутся в Новосибирске нужные ацп. Желательно лучше по принципу: приехал, увидел, купил, и головняка не будет что посылка не придет.
Вернуться к началу
 Профиль

Baron76
СообщениеДобавлено: 20 дек 2014, 03:39
Не в сети
Уже был(а), и не раз, и не два
Аватара пользователя

Зарегистрирован: 10 дек 2013, 05:05
Сообщения: 127
Авто: Opel
Имя: Сергей
serg1968-09 у вас силовой блок собран по мостовой схеме? Не полу мостовая а мост? Смотрю на фото один электролит стоит. Схему можно посмотреть?
Вернуться к началу
 Профиль

serg1968-09
СообщениеДобавлено: 20 дек 2014, 04:49
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 14 мар 2014, 16:47
Сообщения: 586
Имя: Сергей
Baron76 Схема обычного компьютерного блока питания.Просто литы на 200 вольт выкидываю и ставлю один на 400-450 вольт,а среднюю точку делаю простыми кондерами от 1-го Мкф до 4,7 Мкф - в зависимости от мощности блока питания.Вот по такой схеме и включаю.


Вложения:
1.spl7 [2.55 КБ]
Скачиваний: 400
Вернуться к началу
 Профиль

ileksus
СообщениеДобавлено: 20 дек 2014, 05:27
Не в сети
Постоянец

Зарегистрирован: 30 янв 2014, 03:36
Сообщения: 238
Откуда: Таганрог
Авто: Accent
Имя: Алексей
serg1968-09 писал(а):
Завтра,наверное,буду уже пробовать.

Приветствую. Сергей позвольте несколько вопросов.
1 Трансформатор понижающий мотали самостоятельно? Как его мотать? Под частоту RC цепочки на ШИМе? Как понять эту частоту?
2 Трансформатор для раскачки ключей тоже готовый(маленький)? Как понять сколько витков и каким проводом намотать для раскачки ключей обмоток? Или они везде практически стандартные?
3 Третий трансик я так понял это дежурка?

Дело в том, что я тоже собирал когда-то ЗУ Слона и на радиокоте кто-то выкладывал печатку переделанного БП. Тогда я не понимал еще вообще принцип работы ИБП, хотя и сейчас только на 70%, но вы сами понимаете жажда экспериментов не дала покоя и я собрал применив трансы с донора. Вроде все завелось, но я не был уверен, в начале-конце обмоток на раскачке. Проблема заключается в греющемся как кипяток верхнем ключе, хотя ШИМ работает. Через лампочку 12 вольт на выходе есть - транзистор греется. Лампочку убираешь - почти сразу сгорает транзистор. Возможно перепутал обмотки. Не знаю намучался я с ним, хочу по новой сделать.

Да и еще, можно как-то на коленке проводками соединить пару ключей и трансформатор раскачки с выходным трансом, чтобы понять заведется ли оно, чтобы потом не мучатся уже на плате?Спасибо за уделенное время.
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 20 дек 2014, 06:25
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11279
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Сплошной оффтопик. Но не мог не написать...
Текст свернут
ileksus писал(а):
oka275 писал(а):
Ну и терпение у Вас! :D

тут еще с этим долларом, все как с ума сошли,

Во-во, кошмар прям. Скоро у ребенка новогодний утренник, выпускная группа (то есть следующий НГ уже встретит в школе). Нужно снимать! Обычно я брал видеокамеру у брата (FULL HD, все дела), пока её у него не украли. До этого пользовался кассетной (miniDV), но она уже морально устарела. В общем, нужна видеокамера! Пока примерялся, читал, искал и сравнивал (2-3 дня), она успела подорожать на 1000 руб. Пока оформлялся, еще наценка прошла, но я уже успел оплатить. Конечно это все оффтопик и пишу только потому, что теперь (если буду снимать новые видеоролики про ЗУ и не только) они будут на новом техническом уровне. Уже приготовил внешний микрофон (ненавижу в роликах звук рассказчика с эхом), проверил - годится! Так что до новых видеороликов!

PS. Кому интересно какую камеру купил, то вот ссылка http://www.dns-shop.ru/catalog/i175554/ ... escription Действительно неплохо снимает для одноматричной камеры. Кстати трехматричных я даже и не нашел в прайсе, даже дорогие камеры под 70-90 тысяч с одной матрицей идут. Ну и еще есть у камеры WiFi. В прочем, название громкое, но я получил не все функции, что ожидал. Да и скорость передачи снятых роликов раз в 10 ниже, чем по самому дохлому USB-шнурку. Но есть функция DLNA, которой наверняка буду пользоваться!
2PS. Снова подорожала! Если бы успел, я бы ее купил за 19990. В итоге купил за 20990. Сейчас 22 990.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

serg1968-09
СообщениеДобавлено: 20 дек 2014, 06:38
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 14 мар 2014, 16:47
Сообщения: 586
Имя: Сергей
ileksus Помню вас на форуме по зарядке от Слона и помню ваши вопросы по проблеме с верхним ключом.Кстати,на том форуме выкладывал распиновку всех имеющих модификаций управляющих трансформаторов,какие только существуют компьютерные управляющие трансформаторы.Собирал тоже по тем печаткам блок питания и проблем не было.Один до сих пор работает и лежит у меня на столе.
Да,силовой трансформатор мотал сам,хотя,можно и компьютерный использовать без перемотки.Но я мотал из за экспериментов.Короче говоря,интереса ради.
Трансформатор раскачки стоит у меня заводской,от компьютерного блока питания.Эти трансформаторы ниразу не мотал сам.Как то не было необходимости.
Вы правы,третий трансформатор это дежурка и питание блока управления.
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 20 дек 2014, 06:40
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11279
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
dimmzk писал(а):
Приветствую всех на этом форуме! Алексей (Ока 275), дружище, спасибо тебе за эту разработку, за потраченное время (почти год) на создание и "полировку" с участниками форума схемы и прошивки.

Взаимно спасибо всем, кто подбадривает меня! Бессонные ночи мои значит кому то еще нужны, кроме конечно меня.


dimmzk писал(а):
Скурил 166 станиц форума, ушло 5 дней

Мне искренне жаль, что пришлось потерять столько времени. Но теперь Вы знаете с чего все начиналось и чем закончилось, и почему провод красный :D Были пожелания сделать выдержку из 160 страниц, но я себе не представляю сколько времени на это уйдет. Что успеваю, то кидаю в ЧАВО на первую страницу.

uni-el писал(а):
не могу найти ацп (ни те ни другие), остальное есть. Где можно их приобрести в Новосибирске,

хм, пробежался по прайсам. И хоть я не много знаю этих магазинов, но вроде как тут есть МСР3208
улица Ленина, 48, Новосибирск, Новосибирская область, 630004, тел. 8 (383) 210-04-47
Это рядом с ЖД вокзалом "Новосибирск-Главный". Цена неизвестна, да и наличия может не быть. Кстати некторые позиции у этого магазина с конскими ценами, а некоторые есть дешевые. Больше наверное ничего предложить не могу.

На счет деталей - я ориентировался на интернет-магазин "ЧИП-НН" Там есть 100% деталей, необходимых для сборки. Я имею ввиду по позициям, а не наличие в данный момент (понятно, что тут могут быть казусы). Но они уже не принимают заказов в этом году и начнут аж с 19 января. Магазин хороший, посылку вышлют 100% Лучше не жадничать и чуть переплатить за страховку. В этом случае магазин возместит стоимость, если посылка потеряется.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

serg1968-09
СообщениеДобавлено: 20 дек 2014, 06:49
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 14 мар 2014, 16:47
Сообщения: 586
Имя: Сергей
Работаю с магазином ЧИП НН уже несколько лет.Проколов с их стороны еще ни разу не было.Все посылки доходили быстро и без потерь.Хороший магазин,жаль что ассортимент у них не большой.А так,ребята работают хорошо,нареканий к ним нет вообще.
Вернуться к началу
 Профиль

dimmzk
СообщениеДобавлено: 20 дек 2014, 06:56
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 дек 2014, 18:23
Сообщения: 50
Откуда: Междуреченск, кемеровская обл.
Авто: Zuzuki sx4
Имя: Dmitriy
Понятно, спасибо.
ЧИП НН не хочет работать до 19 января.
Посмотрю, может что есть в Томске.
Вернуться к началу
 Профиль

Вячеслав-1
СообщениеДобавлено: 20 дек 2014, 13:18
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 24 окт 2013, 11:44
Сообщения: 928
Откуда: Чувашия
Авто: КИА РИО 2018
Имя: Вячеслав
Всем рекомендую кроме ЧИП НН ещё ЭЛИТАН! Выбор значительно больше!Тоже без проблем,и сроки указаны для каждой позиции,можно выбирать!Уже лет шесть с ними работаю.

_________________
С уважением,Вячеслав.73!
Вернуться к началу
 Профиль

dimmzk
СообщениеДобавлено: 20 дек 2014, 21:49
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 дек 2014, 18:23
Сообщения: 50
Откуда: Междуреченск, кемеровская обл.
Авто: Zuzuki sx4
Имя: Dmitriy
Вячеслав благодарю, заказал в элитане ион и ацп вышли примерно на 1000р (иной раз пропиваем больше). Как раз через две недели с командировки приеду и придут детали. Сейчас сижу в Новосибирске, мечтаю о сборке БП и пью пиво.
Вернуться к началу
 Профиль

ileksus
СообщениеДобавлено: 20 дек 2014, 22:06
Не в сети
Постоянец

Зарегистрирован: 30 янв 2014, 03:36
Сообщения: 238
Откуда: Таганрог
Авто: Accent
Имя: Алексей
serg1968-09 писал(а):
ileksus Помню вас на форуме по зарядке от Слона и помню ваши вопросы по проблеме с верхним ключом

Да да я то же помню...Очень приятно когда встречаются те же юзеры на других форумах)) Помню ваши картинки с трансами

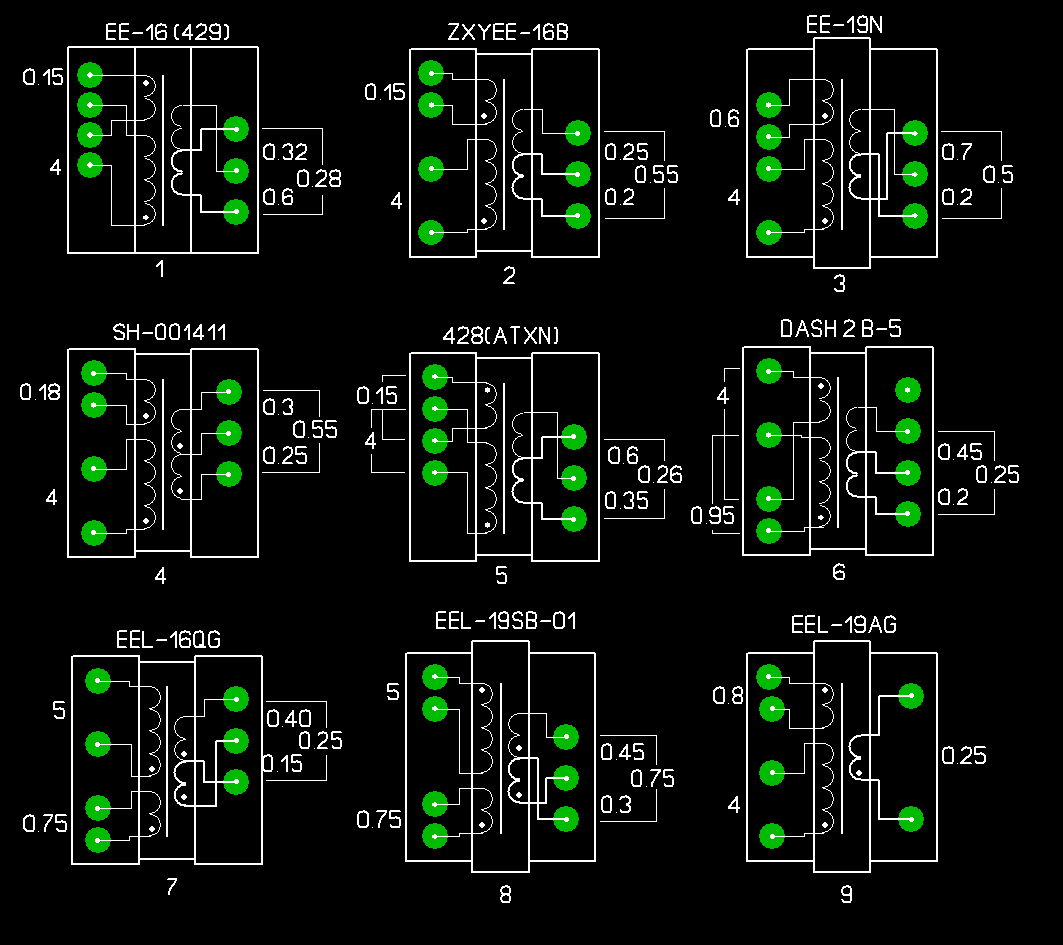

Дежурка
Вложение:
Dezh.GIF [ 30.17 КБ | Просмотров: 14831 ]

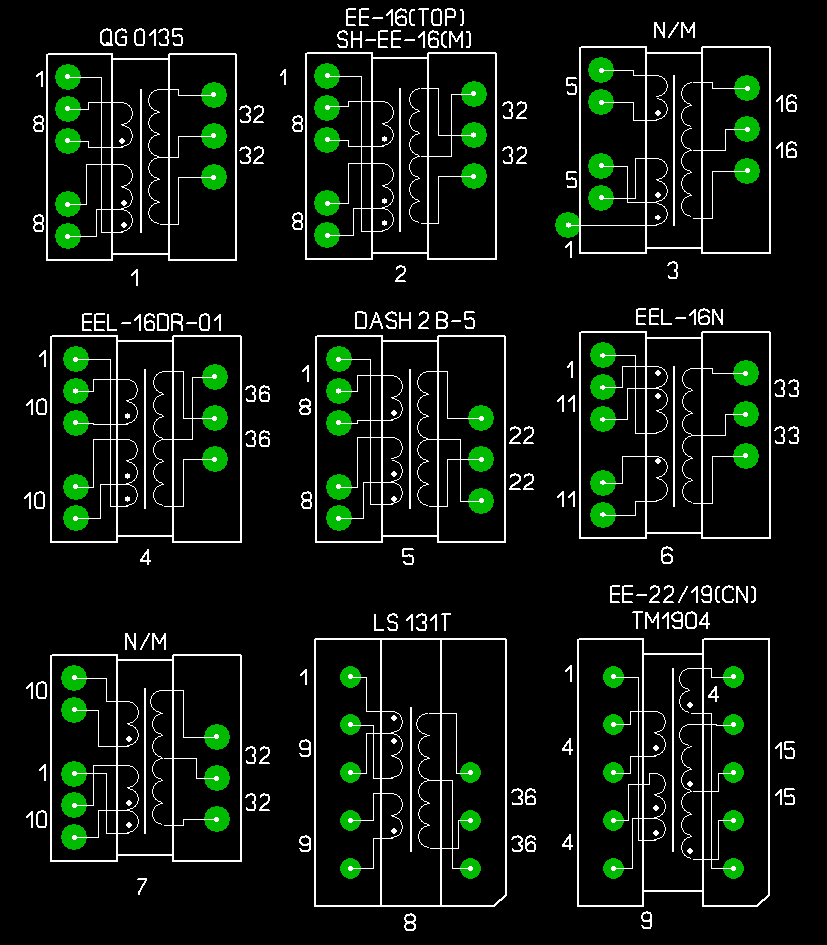

А вот вторые не помню, это трансы раскачки? Почему столько обмоток много? И что обозначают цифры сбоку, поясните?
Вложение:
Per.GIF [ 29.67 КБ | Просмотров: 14831 ]


Вернуться к началу
 Профиль

Baron76
СообщениеДобавлено: 20 дек 2014, 23:08
Не в сети
Уже был(а), и не раз, и не два
Аватара пользователя

Зарегистрирован: 10 дек 2013, 05:05
Сообщения: 127
Авто: Opel
Имя: Сергей
Цифры,на сколько я понимаю, сопротивление обмоток в Омах.
Вернуться к началу
 Профиль

serg1968-09
СообщениеДобавлено: 20 дек 2014, 23:40
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 14 мар 2014, 16:47
Сообщения: 586
Имя: Сергей
ileksus Цифры обозначают сопротивление обмоток.Ну а количество обмоток,нужно смотреть в назначении.
Вернуться к началу
 Профиль
