Здравствуйте, Алексей!
Поддерживаю автоматический режим с соблюдением временных параметров. Будет не плохо если временной интервал можно будет менять в ручную.

Здравствуйте Алексей.Тоже поддерживаю автоматический режим.Наверное догадываетесь почему я за автоматический режим.Все как раз совпадает с моими целями использования зарядника и с моими вопросами,которые задавал вам ранее.

+1

То есть все голосуют за то, что бы В ПУНКТЕ "АВТОМ.ЗАРЯД" можно было указать:

1. необходимость предварительного разряда с выжиданием 2х часового таймаута для завершения химических процессов в конце (например, поставив "галочку" или звездочку напротив "Прежде разрядить")
2. необходимость активации тренировочного режима (заряд реверсивным током), с последующим выжиданием 2х часового таймаута для завершения химических процессов (выбор так же галочкой или звездочкой)
3. указать количество требуемых циклов

при этом команды "Разряд", "Тренировка", "Разряд-Заряд" оставить как есть для возможности однократного использования не заморачиваясь программированием автоматического (выше упомянутого) режима.

Все так? Жду Ваши уважаемые "Да" или "Нет"? + дополнения или поправки, если таковые есть.
Заранее спасибо!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Я думаю, было бы правильнее разветвить "Разряд". Чтоб после выбора этого пункта были варианты что после него делать и сколько раз. При этом одним из вариантов окажется существующий "Разряд/Авто. заряд" - зачит его из основных функций убрать. Думаю, стоит оставить вариант ничего не делать после разряда. Останутся варианты однократного использования: "Авт. заряд", "Тренировка". Хотя, конечно, может такая логика основана на привычке работы с существующей версией. А т.к. основная задача прибора заряжать - все остальное может быть и есть опциями основной.

Здравствуйте Алексей.
За двумя руками!

19.10.2014. А меж тем....
Минорный апдейт основной прошивки, а для пользователей обычных (не OLED) дисплеев вообще не интересен.
Провел кое какую оптимизацию прошивки, из за чего произошли кое какие косметические изменения (вместо приветствия теперь отображается версия основной прошивки, и если найден контроллер вентиляции, то и его версия).
Наконец то заработала регулировка яркости OLED-дисплея. Логика работы жесткая, но на мой взгляд вполне всех устраивающая - после 30 секунд бездействия энкодера или кнопок, яркость очень плавно снижается примерно до 40% от полной яркости. На дисплее по прежнему все хорошо видно, только его ресурс не палится зря (экономятся пиксели).
Внимание, данная регулировка предназначена только для OLED-дисплеев!!! Кроме того дисплей нужно немного доработать по этой ссылке: http://we.easyelectronics.ru/part/oled- ... 01602.html

PS. Прошивка в основном архиве на первой странице.

Добавлено спустя несколько часов: найдена и устранена ошибка, которая препятствовала нормальной работе стабилизатора напряжения в режиме БП. Эту ошибку я скорее всего сам себе устроил 10.10.2014г, когда разбирался со стабилизатором напряжения на втором этапе зарядки (напряжением 14.76в).

Добавлено еще пару часов спустя: нашел ошибку в калибровке таблицы напряжений - после отработки процедуры не выключался ИБП. Заодно ее переписал, добавив возможность прервать калибровку как по желанию, так и автоматически, если напряжение на первых трех шагах остается равным нулю. Это не единственные коды ошибок процедуры. Еще есть ошибка "Напряжение выше 3х вольт" - на первом шаге калибровки напряжение никак не может быть выше 3х вольт - это явная ошибка ИБП. Так же оно не может быть ниже 17 вольт на последнем шаге. В этих случаях тоже выводятся сообщения, а так же в таблицу напряжений вносится маркер, запрещающий работу режимов "БП" и "Работа с аккумулятором" - при попытке войти туда, без успешной калибровки таблицы напряжений, пользователь будет слышать три коротких звуковых сигнала. В прошивках, выпущеных ранее, этого не было!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

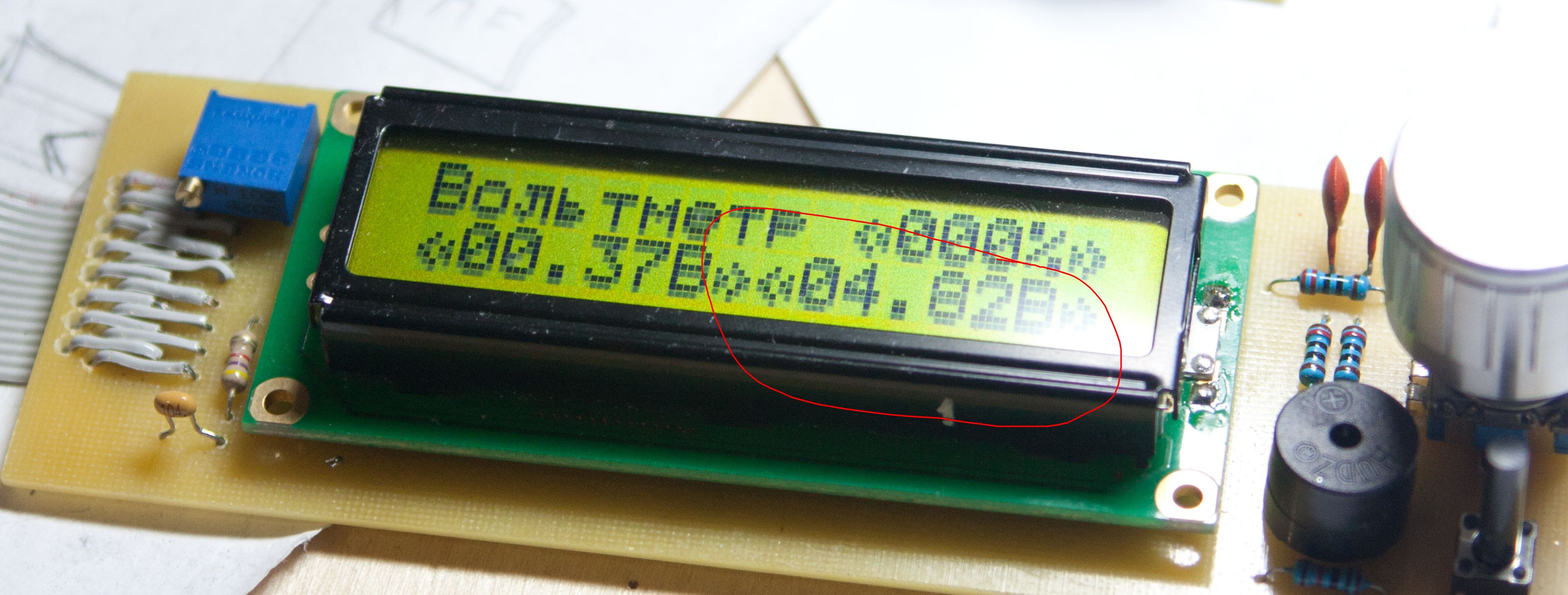

Здравствуйте всем. Собираю уже какое-то время данную схему. Тоже начинал со "слоновьей" схемы но "вовремя" остановился. Платы разработал свои под имеющиеся детали. Если кому нужно можно брать здесь: https://yadi.sk/d/ykVkLCjIbcyMb. Включены все актуальные исправления. У меня не получается "побороть" показания "внешнего" вольтметра - показывает всегда около 5 вольт. Блок питания работает и регулируется в режиме калибровки вольтметра и в режиме БП от 0,3 до 25 с лишним. Если отключить проводки показывает около 6 в. Прошивка еще старая - пока нет программатора. Это первая проблема. Я так понял пока не пройдена полностью калибровка и установка ограничения по току, защиты от КЗ тоже нет.

oka275 Скажите,какие лампочки использовали для калибровки?понятно,что они на 24 вольта и параллельно три лампочки,а мощности они какой?Спасибо.

Здравствуйте, Василий! Добро пожаловать!


Что при этом происходит на порту ADC3 МСР3208 (4я ножка)? Какое там напряжение? Отсюда и нужно плясать. Если там выше 0 вольт, то надо разбираться с формирователем, который собран на операционнике. Если на входе ничего нет (например, у меня сейчас разъем с кабелем и крокодилами отсоединен, и правые по схеме концы R20-R21 просто висят в воздухе), то и на 4й ножке МСР3208 тоже ничего нет. А вот если там есть полный нуль, то это какая то ерунда. Попробуйте сбросить EEPROM. Как? Смотрите ЧАВО.


Сгораю от зависти Что бы я не делал со своим ИБП, ниже 2.3в и выше 24В работать не хочет. Пробовал подбирать обратную связь для TL494, но похоже с тем роем проводов, которые у меня сейчас имеются, ничего толком не настроить. Вот будет готовая печатная плата, тогда тешу себя надеждой еще раз попытаться побороть всякие свисты и достичь желаемого результата. А пока что довольствуюсь 2.3---21.7в.


Ответ все тот же - в начале сообщения.


Пока Бог милует со временем и настроением - прошивка правится практически каждый день, да по нескольку раз. То, что вышло позавчера, уже устарело


Не совсем. Во-первых, в прошивке находятся данные моих калибровок. И в режиме БП, не смотря на разброс характеристик деталей и тд, плюс-минус пол-ампера защита по току срабатывать должна. Другой вопрос, что защита эта есть только в пользовательских режимах, например, в том же "БП" или "Ручной Заряд". В процедурах калибровки ее НЕТ, да и не может быть ее в принципе.
В первую очередь потому, что изначально устройство не знает цену одному Амперу. Да что там цена - оно даже не знает каково напряжение средней точки датчика. А без этого любые измерения - писание вилами по воде. И вот сначала, по идее, происходит калибровка амперметра. После чего устройство приобретает один из глаз. Затем идут вольтметры и корректоры, потому как коррекция задействует в своей работе амперметр - на него происходит завязка. А по скольку он уже на борту, то его можно успешно использовать. Потом идет создание новой таблицы напряжений, что бы плата управления могла выставлять любое нужное напряжение в один миг (в пределах точности температурного ухода). И только тогда доходит очередь калибровки ограничителя. Завершает процесс калибровка разрядника. В момент подключения нагрузки, на этом этапе, нужно быть аккуратным - если у Вас не работает каскад ОУ 1.1, то при подключении очень мощной нагрузки ИБП может бабахнуть. Лучше до 1-5А калибровать такой нагрузкой, которая гарантировано не задаст очень большие токи при напряжении 20-25В.

Бывает, что в новой прошивке я ввожу в EEPROM новые переменные. А бывает, что пользователь накрутит что то, и у АТмега32 "едет крыша". В общем, при каких либо непонятках в работе устройства я в первую очередь рекомендую сбросить EEPROM.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На лампах написано 24V 75/70W, то есть 24 вольта + дальний свет 75Вт + ближний 70Вт. Количество ламп - три штуки, все спирали соединены в параллель. При подключении к ИБП дает аховую нагрузку, ОСОБЕННО КОГДА СПИРАЛИ ХОЛОДНЫЕ - в режиме калибровок будьте аккуратны! Сначала подключите нагрузку, а уж потом накручивайте напряжение. Если наоборот, то велика вероятность фейерверка при подключении холодных спиралей. А калибровку ограничителя вообще начинайте с одной спирали - от греха (на случай, если аппаратная цепочка на ОУ 1.1 вдруг неисправна, или с ЦАП-ом какие то проблемы).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Спасибо за консультацию.Удачи.

Доброй ночи Алексей! Может стоит задуматься о переходе на ATmega64? Мне кажется это не за горами. Ну и как вариант можно расширить Flash память ATmega32 , прикрутив Flash память на 64-128 Кбайт (можно и 256 , чтоб всем хватило) с соответствующим протоколом обмена данными...

1. необходимость предварительного разряда с выжиданием 2х часового таймаута для завершения химических процессов в конце (например, поставив "галочку" или звездочку напротив "Прежде разрядить") - при возможности сделать время регулируемым, скажем от 0 до 3 часов...

2. необходимость активации тренировочного режима (заряд реверсивным током), с последующим выжиданием 2х часового таймаута для завершения химических процессов (выбор так же галочкой или звездочкой) - +1, при возможности тоже сделать время регулируемым, от 0 до 3 часов...

3. указать количество требуемых циклов - при возможности кол-во циклов сделать время регулируемым, скажем от 1 до 10 и также сделать приоритет неизменяемой емкости после очередного цикла ( т.е. скажем так , устанавливаем к примеру 8 циклов и если разница между настоящим и предыдущим циклом не превышает 5 % емкости , процесс останавливается) по возможности.

при этом команды "Разряд", "Тренировка", "Разряд-Заряд" оставить как есть для возможности однократного использования не заморачиваясь программированием автоматического (выше упомянутого) режима. - как вариант я бы оставил...

Да еще такой вопросик к Вам, можно ли расширить диапазон заряда до 200 А*ч???

Доброго времени суток, Андрей! К Вашему (и отчасти моему тоже) сожалению никаких серьезных телодвижений в рамках этой версии ЗУ+БП не будет. Устройство в этом виде будет доведено до логического завершения, благо до этого радостного события осталось процентов 5-7. Народ делает ПП, закупает детали, настраивается на сборку - и что я ему скажу? Что наши сани дали резкий поворот? Да даже если внешнюю память поставить, то это уже будет серьезным изменением схемы - это не короткая простительная перемычка из проводка МГТФ. Потому ограничимся чувством меры А вот каким будет возможно мое следующее ЗУ я пока не знаю, но это точно будет TFT дисплей и какой нибудь монстр вроде АТмега128 или похлеще. Однако начинать такой космический аппарат без какой то новой идеи, лишь только переместив в него все функции текущего ЗУ+БП, это наверное баловство. В общем, не знаю что будет в будущем, а пока меня по большому счету устраивает текущая конфигурация и ее возможности.

На счет 200Ач - обязательно будет. Быть может в следующей редакции прошивки.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А как быть укого не OLED-дисплей с последней прошивкой?

Просто радоваться за тех, у кого OLED есть Работать у Вас будет все точно так же. Только не будет регулироваться яркость.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Доброго Вам дня Алексей. Вы разработчик сего аппарата Вам и карты в руки, я лишь высказал свои мысли вслух ( так сказать). На то и форум. Я вот приступил к изготовлению Вашего ЗУ с заду, так сказать. Т.е с изготовления БП для ЗУ, разобрав до деталюшак комповый БП. Изготовив ПП. Заменив по высокой мост на 10А, транзюки на BUH150 (Моторола) , кондеры на 820 МКФ х 250В диоды в обвязки транзюков на FR 607 и перемотав силовой трансформатор ( немаловажно ,запаса по мощности у него хватает, но к сожалению не у всех). Таким образом мне удалось выжать 25 А ( думаю можно и 30 А, но побоялся БАХ или БАБАХ), хотя силовой транс вел себя вполне адекватно t= ~ 65 C. Кстати вот один оставшийся незадействованый термодатчик ( с аварийной температурой 72-75 град.) и можно прицепить на силовой транс. Как Вы думаете? И еще один вопросик, как ведут себя кулера при при срабатывании датчика температуры ( аварии) , продолжают работать? А сам цикл ЗУ прекращается . Я Вас правильно понял?

oka275,благодарю!

demidov36,а можно подробней про изготовления БП?

Никто не спорит Вполне нормальная беседа - никто ж не кричит, все культурно.


Минуточку.. Аварийной температурой считается превышение температуры верхней границы работы кулера (когда на него поступает 100% мощности). По умолчанию эта температура составляет 70 градусов и является аварийной для всех четырех термодатчиков, а не для каждого в отдельности на выбор. Может Вы это и имели ввиду, но я решил уточнить этот момент, что бы дальнейшая беседа шла при 100% правильном понимании.

Ну а почему бы его не закрепить на транформаторе? К тому же, как я понимаю, он будет стоять в непосредственной близости к кулеру, который охлаждает радиаторы транзисторов и сборок, и будет хоть как то обдуваться. Перегрев же трансформаторы тоже не любят. Кстати, термодатчик можно не привязывать к конкретным кулерам - тогда они не будут на него реагировать. Но аварийная ситуация на нем все равно будет отслеживаться и, при случае, устройство ее отработает.


По скольку температура аварии (то есть перегрева) равна верхней границе работы кулера, то кулер, к которому привязан конкретный термодатчик, уже к тому времени будет находиться в режиме 100% мощности. При превышении этой температуры кулер продолжит свою работу, но сработает сигнализация перегрева. Работа основной программы будет прервана. Если в это время был заряд или режим БП, то ИБП будет выключен (загашен по 4й ножке TL494). Если же был разряд, то разрядный ток временно будет установлен в 0. Как только температура аварийного датчика упадет до середины разницы максимальной и минимальной температур кулера (по умолчанию это 70-35=35/2=52,5С), сигнализация выключится и программа продолжит свою работу. Все это я еще не тестировал с пристрастием, но судя по программному коду (он в том месте простой) все должно работать правильно.
