Ока в Новосибирске

Всем привет. 2 месяца назад спаял все платы и уехал в командировку. Неделю назад вернулся и офигел от того, что надо модернизировать. Надеюсь это в последний раз. Пока не запустил. Алексей большое спасибо за труд.

Хотелось бы услышать мнение Алексея , по БП от Артема ....

Данный БП работал на управлении Слона, схема классика китайских БП, работает идеально, нагружал длительно около 2х часов на 15А, при обдуве от обычного куллера ничего не произошло.
Единственный нюанс, это что диод на выходе должен быть не менее Uобр 200 Вольт, иногда там импульсы проскакивают в 180 Вольт.
Так что кому интересно спрашивайте.

Здравствуйте Артем , управление ,как подключить ?

Oka275, подскажите - что это за такой секретный стабилитрон ZD2 на 5,3V? Никогда не встречал таких. Обычно 5,1 или 5,6В.

shaman2005, ставьте 5.1, это непринципиально. Да и 5.6 пойдёт.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ну а что я могу сказать... Разрабатывалась управляйка для БП на основе tl494 или аналоге. А какой там БП, в принципе, не важно - заводской, или самодельный. Ибо их схематика практически везде одинаковая, за исключением некоторых нюансов, которые нас не интересуют.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ну вот и я приступил к сборке. Пока вопросов нет. Плата двух сторон делал ЛУТом с пятой попытки получилось с не большими ляпами но это не критично по крайней мере лучше чем с перемычками.

goryav
Если не трудно,сделайте фотоотчет сборки,пошагово.От "силы" до "управления".
Мне кажется могих заинтересует.
Заранее благодарю!

На данный момент отчитываться не о чем. Только голые платы.

goryav
Да я имел ввиду:делать отчет"по ходу пьесы".
А еще лучше-после завершения сборки-выложить архив с ПП,схемами.Короче все для повторения.
А то здесь много разных вариантов.

Andrey68 управление подключать по схеме Алексея, в архиве все есть.
silver2 вся необходимая информация есть в архиве, куда более интересней уже смотреть на готовое устройство и ПП.

Здравствуйте друзья! Лето так его итить)) Некогда заняться любимым устройством)) С сегодняшнего дня в отпуске - постараюсь, что-нибудь сделать, хотя дома навалом работы...
Приехали мне очередные штучки из Китая, разрешите похвастаться.
Платки-переходники с TQFP на ножки BLS - удобно для проверки МК, подкинул, проверил, затем сдул феном.

Подходят под чипы с шагом 0,5 и 0,8мм, вплоть до 100 ног.


Стоили они мне всего 120 рублей за 10 штук! Поразительные китайцы...
Сегодня так же приехал программатор UsbAsp второй итерации, подключил к плате и вуаля! 8 Мега прошилась - все нормально, а вот 32 старушка видать крякнула когда я перепутал питание местами, непомню уже как было дело. Сдул ее, поставил на свою новоиспеченную плату подключил и...тишина, короче чип навернулся. Достал из коробочки новый, благо купил 5 штук, запаял, подключил и прошил, все ок. Подал питание 12,6 в. Энкодер работает на вращение, а вот на нажатие не реагирует. проверил - 12 нога подтягивается к земле, ну а дальше х.з. Алексей, может подскажете в чем может быть проблема? Фьюзы выставлены правильно. Проверил 2 раза.

Если на кнопки реакции нет, то смотрите что там у Вас с кварцем на 32768. Хотя при этом еще экран должен повисать на приветствии, а у Вас вроде как и по менюшке ходит туда/сюда.... Так что на кварц не похоже.

12 нога, в прочем как и 9я, не могут быть подтянуты к земле. Если и подтягивать их, то через резисторы 1-10ком на +5в. На обоих кнопках (в не нажатом состоянии) должно быть напряжение 5 вольт. Если не так, то смотрите что там со схемой не так.

PS. Тоже лето. Не до паяльника, и не до программирования. С нетерпением жду нового радиолюбительского сезона!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Приветствую. Да по менюшке ползает туда-сюда, щелчки присутствуют, но на нажатие энкодера и кнопки "меню" реакции нет. Да я неправильно выразился про подтяжку к земле, хотел сказать, что 9, 12 ноги замыкаются на землю, через энкодер и кнопку.Вот. Поэтому 5 вольт там ну никак не могут присутствовать - иначе коза.

ileksus, подтяжка встроена в МК, на пинах 9 и 12 должно быть 5 В когда кнопки разомкнуты и падать до 0 при замыкании. Бывает, встроенные в МК подтягивающие резисторы обрываются. Можно попробовать подтянуть к +5 принудительно через резистор 1...10к. Если заработает - подтяжка ку-ку или есть утечка (например, через неотмытый флюс, встроенная подтяжка - что-то около 100к и легко просаживается). Если не заработает (если с принудительной подтяжкой на пинах и разомкнутых кнопках 0) - где-то на плате имеется коза.

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Привет. Подключил еще раз, начал проверять, как-то что-то шевельнул, зуммер защелкал и все заработало, но затем отключил питание занялся своими делами, включил заново и все опять пропало - на кнопки не реагирует. На 12 пине 5 в есть, при нажатии энкодера падает до нуля - в меню не заходит, подтверждения нет. На 9 пине 0.16 вольт - по сути ничего нет, но бывает появляется 5 вольт, но опять же кнопка "меню" не работает. Или где-то контакт или хрен его знает. У меня желание уже вытравить новую 2х стороннюю плату, да заново собрать - эта уже перепахана.
Да и еще включилась "переполюсовка" и пищит зуммер, выйти из этой опции не могу, кнопки не работают, сброс питания не помогает, что делать? Шить заново?
UPD Перепрошивка не помогла, так же пищит и мигает "переполюсовка"...

0.16 - крайне мало. Или утечка (плата промыта после пайки?), или где-то КЗ. Не обязательно на землю, может быть на соседний вывод МК или какую-нибудь соседнюю дорожку, притянутую к земле.
Переполюсовка - это лог. 0 на 36 пине МК. Если все в порядке, там должно быть +5.

Я бы с мойки начал. Затем осмотр с лупой и хорошим освещением. Или сразу осмотр, если плата гарантированно чистая. С пристрастием. В подозрительные места потыкал бы тестером в режиме прозвонки и омметра. А затем по подозрительным местам (энкодер, кнопка, оптопара) прошелся бы резистором с номиналом порядка 10к, подключенным к +5 и посмотрел реакцию схемы и напряжение на принудительно подтянутых пинах.

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

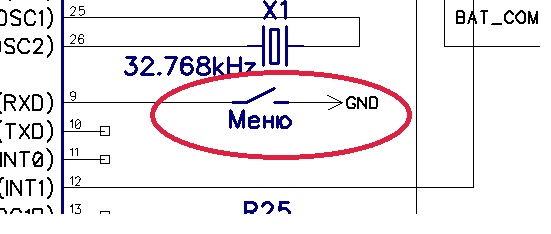

Если на 9 пине 0 вольт, то кнопка считается нажатой и другая кнопка игнорируется. Ищите КЗ.
На счёт переполюсовки - я сейчас не дома, схемы под рукой нет, пишу со смартфона, подсказать не смогу.

Ps. Про переполюсовку уже написали. А на счёт кнопок попробуйте заменить кнопку.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте. Продолжаю эксперименты. Значит кнопка была глючная, заменил - все заработало. Но сначала эпопея с переполюсовкой. Монтаж платы осуществлен по последней схеме, то есть с оптроном. Так вот, на 36 ноге при работе режима "Переполюсовка" - лог 1(+5в), разомкнул цепь этого пина, на пине +2.2 вольта, то есть по сути та же лог.1 Притянул 36 пин к земле и вуаля! Все заработало, меню работает, энкодер работает. Возвращаем цепь оптрона и опять переполюсовка...Да и еще заметил, что без цепи оптопары исчезла надпись "подключите батарею" - сразу идет заряд. Куда рыть? Извините за ламерские вопросы, учусь пока...
З.Ы. 5 Вольтовый стаб пышет огнем. Все-таки он предназначен для плат с пятачком земли под ним, который играет роль теплоотвода. Потребление ПУ 300мА, но ему видать жарковато все равно, хоть он и 500мА.
