Добрый день вопрос так по схеме если пропадет питание 12 вольт то микроконтроллеру не чем питаться будет все отключится зачем тогда делать новшество

Опять лыко да мочало!Читайте сначала все посты,изучайте схему!
Когда пропадает питание,контроллер питается от заряженной ёмкости С16-С17,а сигнал на контроллер об пропадании сети берётся до развязующего диода Д3.Время разрядки выше указанных конденсаторов относительно большое и хватает для того ,чтоб всё успело сохраниться!Вот как то так!

_________________
С уважением,Вячеслав.73!

Особенно если питание подсветки дисплея брать не с 5 вольт, а с 12ти, до развязывающего диода д3.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здрасте! Достался мне на халяву БП на 350W Codegen. Но облом, он выполнен на ШИМ SG6105ADZ . Я так понимаю - его не прикрутишь к схеме Алексея?

Попробовать можно, если знакомы с устройством ИБП, есть кое какой опыт, сможете выполнить указания, а так же сможете обстоятельно описать ход работ и результаты этих работ. Подобное взаимодействие обречено на успех.
Особенно помогут ссылки: раз, два.

Мысли такие:
Зацепите 18 ногу SG6105 на подвижной контакт переменного резистора номиналом где нибудь на 1-10 (не больше) кОм. Один из оставшихся свободных выводов (лучше тот, в который упрется подвижной контакт при вращении ручки резистора против часовой стрелки) зацепите на минус питания (15 нога SG6105), а последний контакт резистора зацепите на 20ю ногу SG6105 - это +5в ее питания. Соблюдая меры предосторожности (лампочка 220в 60в вместо предохранителя, не суем пальцы куда не надо, и т.д.) включите ИБП постоянным замыканием первой ножки SG6105 на общий провод (GND). Погоняйте резистором туда-сюда и контролируйте напряжение в канале +12в. Если напруга будет изменяться от 0-1 вольта до 16 и выше, то ура - одна проблема почти решена. Только учтите, что напряжение выше 16 вольт лучше не задирать, ибо конденсаторы на выходе канала +12В вряд ли рассчитаны на бОльшее напряжение. Отдельно прошу обратить внимание на то, в какую сторону вращения переменного резистора напряжение растет, а в какую падает (я просто хочу перестраховаться). Если все пройдет удачно, то на эту ножку можно будет попробовать повесить выход DAC1 (ЦАП1) и попробовать поуправлять напряжением уже с платы управления. Ограничивать ток можно попробовать подключив выход DAC2 на 4ю ножку SG6105.

Микроха SG6105 конечно умная - много чего контролирует, прям центр управления ИБП (без преувеличения). Например, как минимум не выдает сигнал "POWER GOOD" на материнскую плату, если с каким то из напряжений не все в порядке. Но обмануть ее можно попробовать.

PS. Надо будет поискать у себя. По-моему есть у меня ИБП на основе SG6105.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вот в инете нашол переделку компового БП на этой микрухе http://www.qrz.ru/schemes/contribute/power/ua4nx/

Переделывается БП на SG6105 так же нормально.Алексей в сущности все правильно описал.Переделывал несколько БП на этом ШИМ-е,регулировалось напряжение на выходе до 45 вольт.Максимальный ток снимать с такого блока питания не пробовал.Но,около 5 ампер снимал при длительном времени работы и транзисторы оставались чуть теплыми и не грелись.Так что,БП на ШИМ-е SG6105,со схемой управления Алексея,свяжется нормально.

Что то затишье на форуме,все наверное паяют!

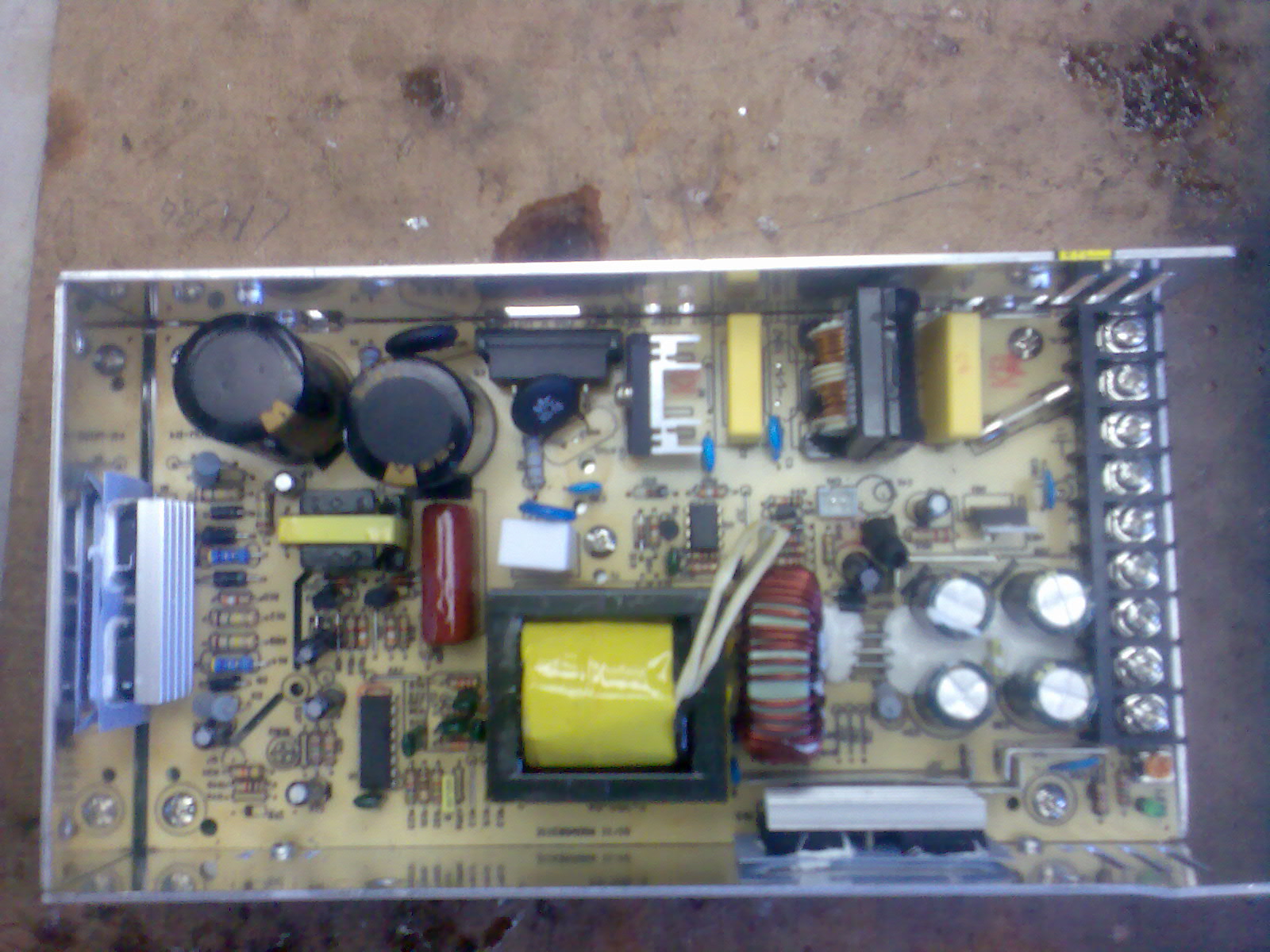

Вот,выкладываю фото "фирменного" Минвела,видно что китайцы отнеслись по добросовестней к сборке данного девайса!Даже радиаторы на ключи и диоды с обратной стороны поставили!Сей неубиваемый, был убит банальной статикой с не отключенной антенны, типа "верёвка", от трансивера.Вылетел ШИМ - пропало опорное +5В и ЛМ358 в защите.Напряжение выходное упало до трёх вольт,но блок всё равно пытался запуститься!
К стати,Алексей,а почему бы не предусмотреть в Вашей конструкции дополнительную защиту от перегрева,в случае заклинивания кулеров? Какой то сигнал с блока управления охлаждением на основной проц или на 4 ногу ШИМа ,при превышении порога по температуре.

_________________
С уважением,Вячеслав.73!

Не думаю. Все занимаются делами, которые ждали своей очереди с приходом лета. Кто то вообще в отпуске и уехал на свой огород. А кому то не до паяльника, в связи со сложной ситуацией в его стране (и это понятно). Самое продуктивное время года, для большинства, на мой взгляд, примерно с ноября до февраля месяца. Включая меня самого.


да, с грустью смотрю на свой БП. В прочем, радиаторы не долго поставить.


Зачем провод, если атмега8 контроллера вентиляции сидит на полноценной шине данных SPI, по которой можно не только подавать команды, но и принимать их? Уже предусмотрена команда с кодом 1025, которая, в переводе на русский, спрашивает атмегу8 "у тебя все в порядке?", на что она отвечает 10000, то есть, "да, все ОК". Если не ОК, то отвечает например 12095, что означает "Нет, не все в порядке: у датчика №2 температура 95 градусов цельсия". Задумано, что подобные "переговоры" должны происходить с периодичностью 1 раз в 30-60 секунд независимо от режима работы ЗУ, и в случае каких то проблем глушим ИБП по четвертой ноге (которая уже подключена к атмега32), или останавливаем разряд. Если ответ содержит 00000, то контроллер вентиляции не используется***. На сегодняшний день это пока только задумка, но запланировано это было в самом начале разработки. Хотел еще прикрутить тахометры, но затем отказался от этой идеи по причине того, что не все куллеры имеют датчики импульсов. И какой смысл, если народ повально будет использовать именно такие куллеры. Кроме того есть проблемка с процедурой подсчета импульсов, и отдельная проблемка с некоторыми куллерами на малых оборотах. Но если задастся целью, то наверное можно было бы эту проблему победить (или максимально сгладить), но цели победить это во что бы то ни стало у меня не было.

***В смысле он не подключен - он же опциональный! Кстати, а собирал ли кто нибудь ЗУ без контроллера вентиляции?? Я оставил такую возможность, но с оговоркой на то, что вместе с умным управлением куллерами так же не будет ни термозащиты, ни прочих возможных плюшек. В прочем, ее можно сделать и самому, не собирая контроллер.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

oka275
___да, с грустью смотрю на свой БП. В прочем, радиаторы не долго поставить___
Не надо грустить Алексей,силовая часть блока у Вас один в один с фирменным,так что зачем переплачивать!Защита от перегрева у Вас своя!А радиаторы с ОБРАТНОЙ стороны элементов- это что то новое!Эффективности от такой установки =0
Да,чуть не забыл,обратите внимание,у фирмача стоят два термистора по сети ,а у Вас один,но место для установки должно быть предусмотрено,рекомендую поставить,мягче старт будет.

_________________
С уважением,Вячеслав.73!

Да, но разумеется это не про диодный мост? Он греется очень ощутимо уже при 11 амперах. Что будет с ним при 25-30А остается только с ужасом представлять. Обязательно поставлю радиаторик. На счет совета - спасибо, но надо еще поискать такой термистор в хозяйстве.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На мост обязательно!Я про силовые ключи и силовые диоды!Термистор со старого АТХ БП диаметром 15 мм.

_________________
С уважением,Вячеслав.73!

У меня недели 3-4 ЗУ работал без контроллера вентиляции и вообще без вентилятора на ИБП.
АКБ которые в работе 55 - 60АЧ заряжались без существенного нагрева силовых транзисторов и диодов при внешней температуре около 20градусов.
После появления разрядника появился вентилятор на нем, там он безусловно необходим.
Когда допаял контроллер вентиляции поставил 2 датчика наблюдаю температуру разрядника и наружную )). Приятно ! На радиаторы силовых транзисторов и диоды по наблюдению пока ставить датчики температуры не буду, надобности нет, они не нагреваются более 48 градусов. Как будет летом посмотрю.
ЗУ супер !!! С нетерпением жду запланированных доработок. Особенно исправление напряжение отсечки 2-ого этапа, по моему самая необходимая, а то руками в профиле пришлось повышать чтоб по феншую алгоритм отрабатывал .

_________________
Связался с лучшим умри как все

не очень удачная зарядка, да и к чему эта ссылка.

Я тоже не совсем понял на..., зачем она здесь. А за то что кинул ссылку на Алексея проект, конечно спасибо. Пусть люди тянутся к правильному ЗУ.

Кому как, но мне пишет сверху, что запись заблокирована. А в теле пишет, что запись удалена. Странно, зачем было удалять? Странный мир - странные люди..

А зарядник по ссылке и правда был не аховый. Например, АКБ им никогда не зарядить до конца по причине того, что низковатое напряжение на выходе. А вот в качестве питалова для магнитолы или зарядника для мобилы - самое то. Но для тамошнего контингента это конечно техническое достижение, недоступное для повторения большинству.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Т.к. до сих пор не получил всех деталей, лишь изучаю теорию зарядок. Слежу за форумом каждый день с самого начала, но алгоритмов зарядки подробно тут пока не обсуждали. Наткнулся на интересную (на мой взгляд) статью про алгоритмы зарядки. http://www.jgdarden.com/batteryfaq/carf ... algorithms

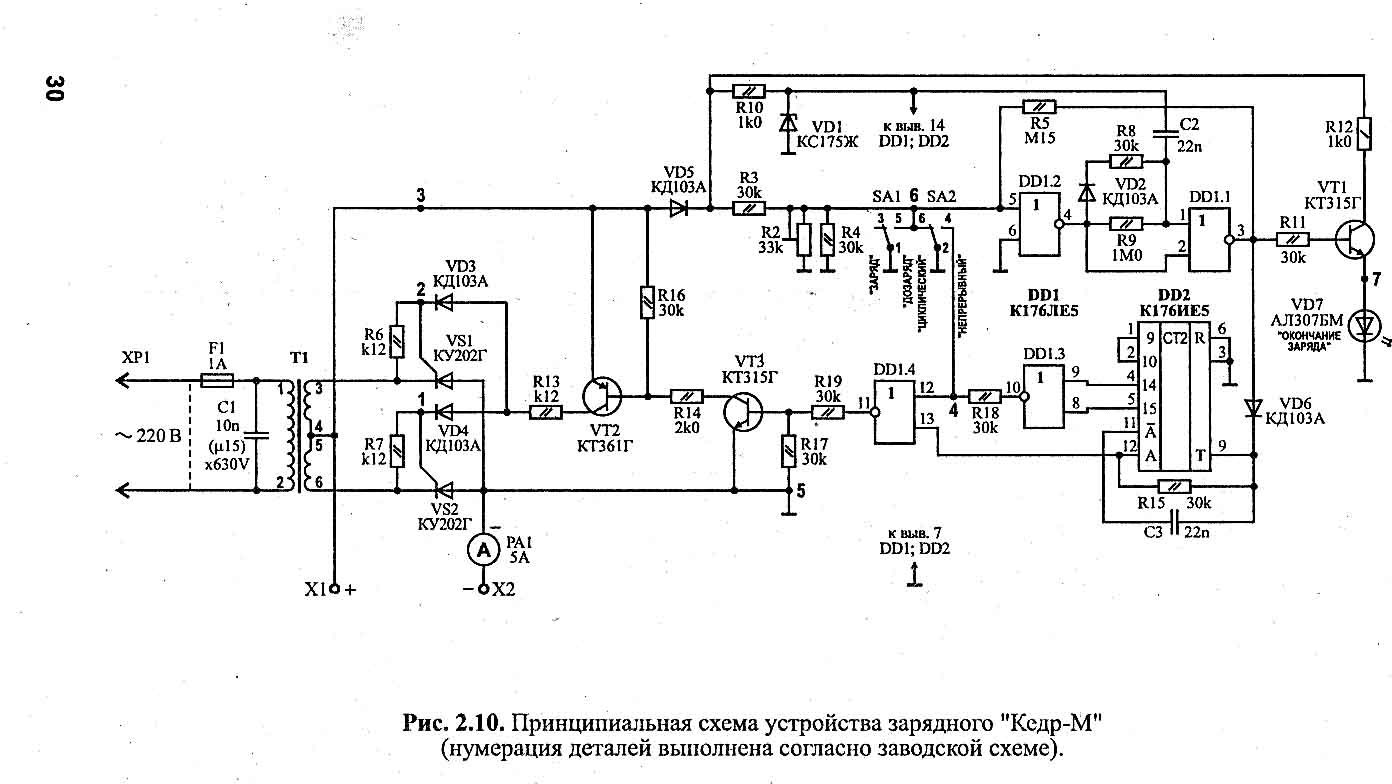

По личному опыту восстановления сильно сульфатированных батарей очень помогает старое ЗУ Кедр-М (схема во вложении). Его циклический режим работы за 2-3 дня поднимает плотность аккумуляторов до нормы и отлично приводит их в чувство (но легким кипячением).

Это здорово! Спасибо за интерес!


Да ладно? Еще не много допилить, и девайс можно хоть в серию отправлять, а алгоритмы еще до сих пор не обсуждались? Были споры, порой жаркие. Было предложено заряжать даже литиевые аккумуляторы, и даже научить ЗУ открывать пиво. Но я остановился на алгоритмах, которые применяет в своей конструкции ув.Слон, только с некоторым расширением возможных настроек. Допускал, что потом (если останется памяти в МК), попробую прикрутить все остальные хотелки из этой области, но памяти не хватает (мне бы основное, что задумал, сделать). Вы наверное выходили, когда это все обсуждалось?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Вероятно выходил Просто увидел сколько много разных красивых графиков под разные типа аккумуляторов и сразу же решил поделиться. Буду внимательнее перечитывать вечером всю ветку. А на счет "запустить в серию" - я надеюсь Вы не шутите. Я бы с удовольствием купил у Вас DIY набор ЗУ, преследуя сразу 2 цели - поддержать проект и получить печатку, прошитый контроллер и всю рассыпуху (которую и так по разным интернет-магазинам приходиться заказывать). Честно говоря мысли такие вроде бы были озвучены и раньше, но я все еще очень надеюсь на их реализацию.

Спасибо за Ваш труд!
