Andrey68
СообщениеДобавлено: 29 май 2014, 20:29
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
попробую , Лист журнала , принтер (лазерный) , утюг .
спасибо
Вернуться к началу
 Профиль

Вячеслав-1
СообщениеДобавлено: 30 май 2014, 10:27
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 24 окт 2013, 11:44
Сообщения: 928
Откуда: Чувашия
Авто: КИА РИО 2018
Имя: Вячеслав
Andrey68
Как успехи?

_________________
С уважением,Вячеслав.73!
Вернуться к началу
 Профиль

Andrey68
СообщениеДобавлено: 30 май 2014, 13:38
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
Пока не брался
Вернуться к началу
 Профиль

Andrey68
СообщениеДобавлено: 30 май 2014, 17:36
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
Начал с меги 32 , и о чудо . на дисплее -осторожно переплюсовка - и пик зума имигание светодиода , что дальше ? но уже легче .
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 30 май 2014, 18:22
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Дальше смотрим какое напряжение на 36й ноге АТмега32. Если более 2.5в, то меняем МСP3208.
PS. Интересно, что стало причиной выхода из строя меги32 (и скорее всего 3208) на этот раз?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 18:34
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор

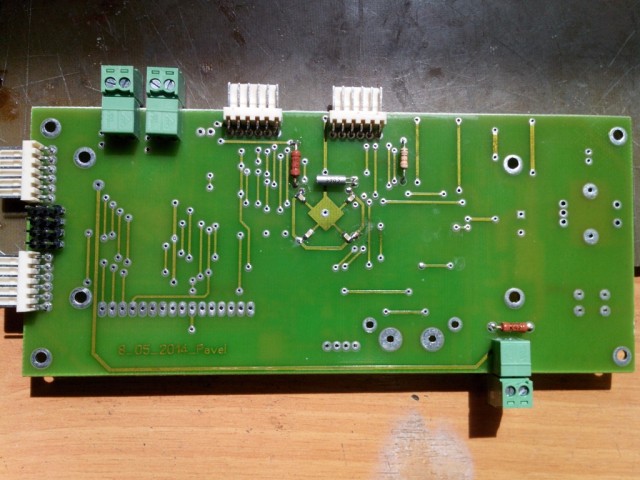

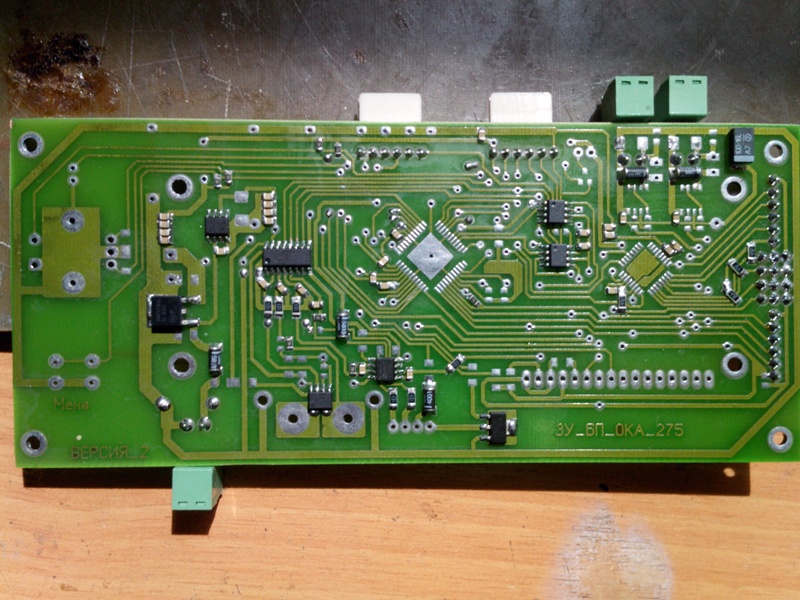

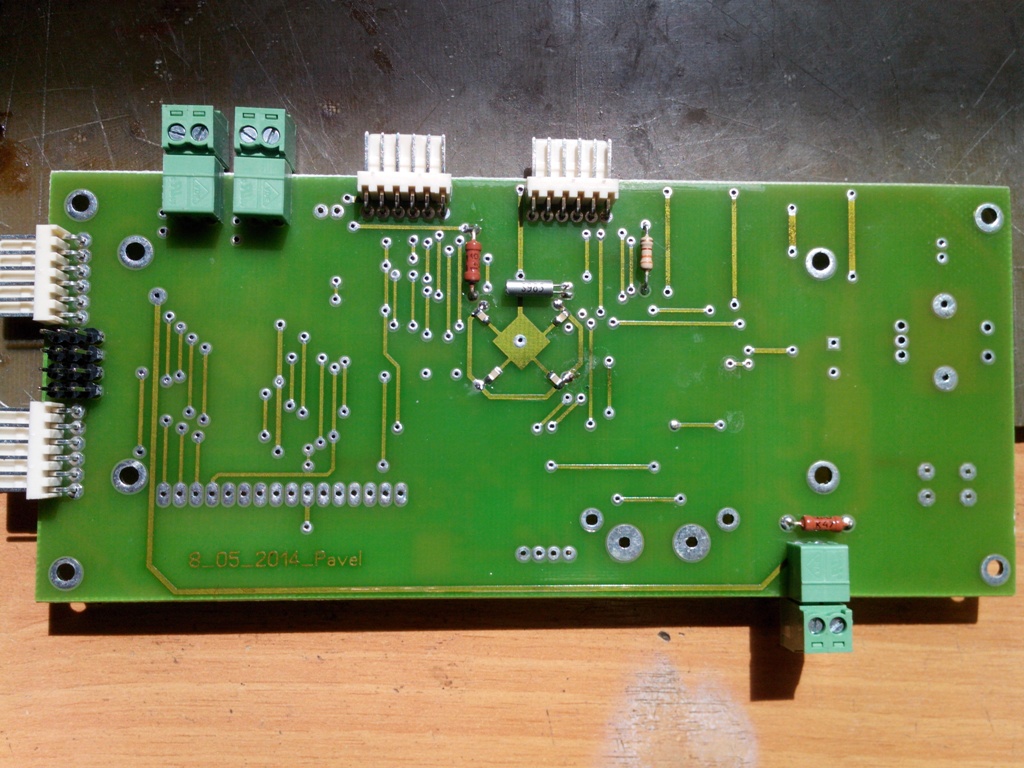

Решил и я поделиться.
Правда, о-о-очень долго "запрягаю"...
Вот что получилось.
С уважением...


Вложения:
IMG140904_1.jpg [ 285.18 КБ | Просмотров: 13410 ]
IMG140854_1.jpg [ 217.68 КБ | Просмотров: 13410 ]
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 30 май 2014, 18:39
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
starec, доброго времени!
Нииичего себе! Это плата на заказ, или покрывали защиткой сами? Прям профессионально выглядит!!! Судя по тому, что переходные отверстия не содержат пайки, то скорее всего заказная плата. Этож не дешево!? :) Или знакомства есть? ))

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 18:42
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор
Алексей добрый день!
Да, заказная. Появилась возможность...
Для себя любимого.
С уважением...
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 30 май 2014, 18:58
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Виктор, а не высоковата плата? У меня, например, корпус 9 сантиметров - не могу назвать его низеньким, но эта плата в него вряд ли влезет.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 19:11
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор
Алексей! Размер тот, что последняя плата - Pavel-2.
Вернуться к началу
 Профиль

zmey71
СообщениеДобавлено: 30 май 2014, 19:17
Не в сети
Участник Клуба ЗУ-ОКА275

Зарегистрирован: 31 мар 2013, 17:10
Сообщения: 155
Откуда: Минск
Авто: Ситроен С4 Гранд Пик
Имя: Дмитрий
Ого,красивая платка получилась,и во сколько обошлась?


Последний раз редактировалось zmey71 30 май 2014, 19:20, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 19:20
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор
Дополнительно правил плату под winstar - ровские.
Но даже и эту вложенную плату необходимо править.
В плане - 1). отверстия под дисплей (все) сместить на
одно отверстие в право. 2). под энкодер уменьшить
расстояния ( по осям) между сигнальным выводами и кнопкой ввод.


Вложения:
ОКА_275.lay6 [551.07 КБ]
Скачиваний: 372
Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 19:42
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор
zmey71 Так как заказывал одну - 1200р.
С уважением...
Вернуться к началу
 Профиль

starec
СообщениеДобавлено: 30 май 2014, 19:45
Не в сети
Уже был(а) и не раз

Зарегистрирован: 12 мар 2013, 20:31
Сообщения: 35
Авто: калина
Имя: Виктор
Пояснения - отверстия рядом с датчиком тока - под экран из медной фольги (фигурная).
С уважением...
Вернуться к началу
 Профиль

Andrey68
СообщениеДобавлено: 30 май 2014, 21:44
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
Да на 36 ножке 4.90 в , но если перерезал дорожку идет которая от 36 ножки на резистор 33кОм , то начинает все работать ...

Начинаешь ходить по меню , опять вылетает -осторожно переплюсовка- коснутся щупом до 36 ножки опять все работает.

Энкодер вращение обратное , это не критично ?
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 30 май 2014, 22:20
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Вы точно влияли ПОСЛЕДНЮЮ прошивку?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

Andrey68
СообщениеДобавлено: 30 май 2014, 22:51
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
Да прошивка последняя

‎13 ‎мая ‎2014 ‎г., ‏‎15:43:48
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 30 май 2014, 23:07
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
6-7-8я ножки МСР3208 на массе?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль

Andrey68
СообщениеДобавлено: 31 май 2014, 02:28
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 05 мар 2014, 16:14
Сообщения: 93
Откуда: Курск
Авто: Chevrolet Lacetti
Имя: Андрей
Да все так.
Вернуться к началу
 Профиль

oka275
СообщениеДобавлено: 31 май 2014, 02:35
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 10 апр 2007, 22:36
Сообщения: 11276
Откуда: Новосибирск, Дзержинский
Авто: ВАЗ-21043
Имя: Алексей
Andrey68 писал(а):
Да на 36 ножке 4.90 в , но если перерезал дорожку идет которая от 36 ножки на резистор 33кОм , то начинает все работать ... Начинаешь ходить по меню , опять вылетает -осторожно переплюсовка- коснутся щупом до 36 ножки опять все работает.

Ничего не пойму, галиматья какая то. Не надо ничего резать без лишнего на то повода, так можно все изрезать :) Если сейчас взять и замкнуть 36ю ногу на минусовой общий провод - что будет? А если не на минус, а на +5в? что тогда?

Цитата:
Энкодер вращение обратное , это не критично ?

Перепутаны ноги энкодера, или энкодер такой. Просто поменяйте местами ноги энкодера, на которых присутствует 5 вольт, и все закрутится в нужную сторону. То есть ножку "А" поменять с ножкой "В" местами, если смотреть на схему.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram
Вернуться к началу
 Профиль
