Ока в Новосибирске

а если это помотреть
download/file.php?mode=view&id=1916


и пощитать этиммhttp://full-chip.net/soft-dlya-radiolyubitelya/54-raschet-stabilizatorov-pitaniya-kalkulyator.html

то всё получится!

ААА! у меня сейчас моцк треснет. -)
итак
1) супервизор выпаян, замыкаю выводы где были ноги 2-3. так? если заводится далее
2) вместо r36 переменник 4.7кОм (у меня есть 6.8 ком самый близкий, ок?),
r36 для схемы download/file.php?id=1912&mode=view
но, похоже внешне у меня роднее вариант download/file.php?id=1915&mode=view
а там со второго вывода оптрона на землю идут целых 3 (зачем?) резюка r44, r61, r19 в паралллель...

зы: да все 3 резюка r44, r61, r19 на месте, если взять номиналы из схемы 7.55кОм, 240кОм, 47кОм, то эквивалент параллели выходит 6.33 кОм.

Добрый Вечер. надеюсь что не ошибаюсь. Все согласно роднее твоей схемы.
1. Вместо предохранителя в бп подсоединяем лампочку 220В 70---Вт, это защитит бп в случае неудачи или кз. При включении лампа должна вспыхнуть и потухнуть. При работе через лампу нельзя вешать нагрузку на выход бп.
2.включаем оптрон PC1, замыкая ноги 2 и 3 супервизора7510, тем самым открывая транзистор Q5 и подаем питание на 3845
3. На управляющем электроде стабилитронаU2 TL431 есть три резистора (установлены в параллель для более точного задания напряжения ос ). Можно вместо наименьшего (R44) установить переменный резистор. Но, я предварительно бы накрутил переменник на то сопротивление, вместо которго впаиваешь его (т.е. переменник накрутил бы на 7,55кОм).
Все это проделываем, проверяем и запускаем бп через лампу
4. Если все запуститься - не увлекайся регулировкой выходного напряжения в большую сторону, там стоят электролиты на 16В, и шоттки.
P.S. Вешай 6,8 кОм через сопртивление 2-3кОм последовательно это ж переменник. Просто регулировка будет более плавной и не достигнет максимума (или минимума) выходного напряжения бп.

решение WT751002S + UC3845B

ААА! Это просто праздник какой-то!
Вместо выпаянного супервизора поставил соплю на 2-3 ногу, сунул в резетку- включился!

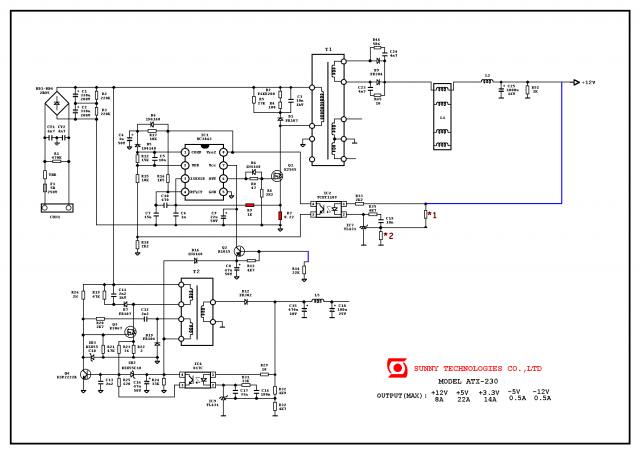

по этой схеме download/file.php?id=1915&mode=view
1)стандартная рекомендация: напаял в параллель к резюкам r44, r61, r19 переменнкик 6.8кОм и на 12 в шине стало 8,0 вольт, выпаял резюки r44, r61, r19, а переменник оставил - стало регулироваться 7-19вольт (ну по быстрому крутил чтоб кондеры не бахнули-).)

2)попробовал чуть подругому: оставил r19, выпаял r44, r61, r32 и на место r32 сунул переменник - стало регулироваться 6-18 вольт -)

зы: вопрос (ы)
1) не для пайки, а "токмо уразумения ради" весь этот набор резюков управляет управляемым стабилитроном U2 TL431 ? А он в свою очередь что, меняет яркость светодиода в оптроне?
как тогда можно еще "уколхозить" резисторную вязанку около U2 TL431 и pc2 el817 чтобы получить теоретически макс диапазон напряжений.
2) зачем все таки изначально 3 рез r44, r61, r19 идут в землю, почему не пост 1шт 6.33кОм? как я в итоге и сделал.
3) если мне принципиальна линия 12в, можно только на ней заменить 16в кондеры на напр 30в, а остальные оставить (шины 3.3 и 5в пофиг), Диодный полумост тоже менять? Но он sbr20100ct на 100в...

4) бп соответственно сразу запускается как подается сетевое. норм будет припаять выключатель на 2-3 ногу для ручного запуска? Осталась ли бп зашита от кз ?

Ну и СПАСИБИЩЕ ОГРОМНОЕ Алексею oka275, Дмитрию dimmzk, Александру upimm

Да, именно так. Изменяя сопротивление этой "батареи" резисторов, мы влияем на яркость свечения светодиода. Например, мы сделали яркость чуть светлее - шимка тут же прибрала коэфф.заполнения и снизила напругу до нормального свечения светодиода (на которое рассчитана). Но в итоге напряжение на выходе БП стало ниже. Если делаем тусклее, то шимка добавляет напруги на выходе, стремясь вернуть нормальную (расчетную) яркость, но в итоге напряжение на выходе БП становится ниже. Если мы повесили на выход мощную нагрузку, напруга просела, светодиод тоже стал тусклее светиться - шимка поддаст напруги, сравняет яркость, а заодно и напругу на выходе вернет, словно нагрузки и нет. Так работает стабилизация с обратной связью!


Потому, что если потребуется резистор в 6.55кОм, а следующий шаг только, например, 7.83ком, то волей не волей обратишься к подобному варианту, ибо напряжение надо как то задавать. Таким образом из резисторов с большим шагом сопротивления можно получить практически любой номинал резистора, соединяя их параллельно (для этого ест специальная формула). Ставить подстроечный резистор - это моветон, ввиду наличия лишнего контакта, который кстати далеко не самый надежный в мире (с учетом условий работы в пыли и перепадах температур). Если производитель заменил его набором из постоянных резисторов, то честь ему и хвала.


Напруга будет подниматься по всем каналам, а не только по +12в, так что на тех каналах надо убирать и конденсаторы, и сборки.


Нет, пойдет вполне.


Запросто. Тем более, что там слаботочка.Только не увлекайтесь длинными проводами - светодиод оптрона весьма чувствительный на наводки. Как бы в выключенном состоянии не стал делать попытки запуска.. Хотя я наверное что то из области фантастики говорю.


Неа. Но ее можно сделать на других элементах, только надо хорошенько подумать - как. Выше пролетала схемка на операционнике, хотя можно использовать штатную цепочку, приходящую на 1ю ногу супервизора. Как я понимаю, чем выше проходящий через БП ток, тем выше напряжение на 1й ноге. После превышения порога, задаваемого резисторами R54-R57, супервизор глушит БП напрочь. Можно поставить обычный компаратор и он будет делать тоже самое. А можно и плавное ограничение делать, путем снижения напряжения. Но лучше гасить сразу и полностью.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

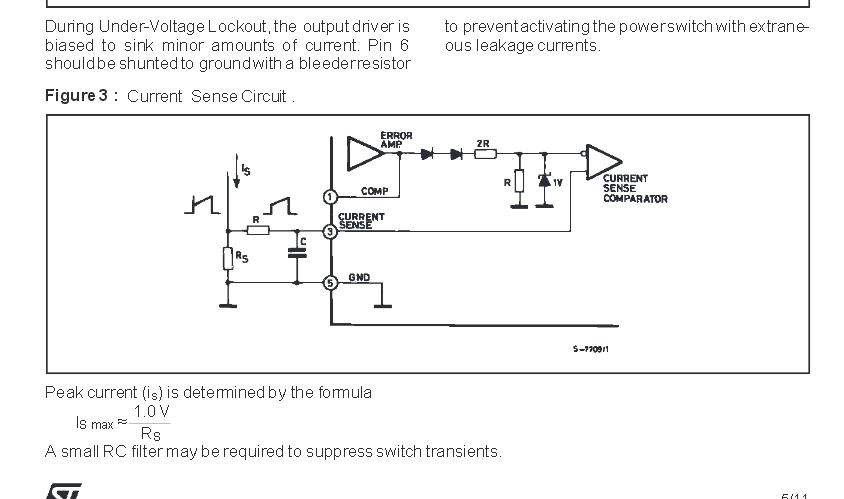

Не заметил я еще одной цепочки - R27-C21, идущие на 3 ногу 3845, это тоже какая то токовая защита. На какой ток и как она срабатывает - мне не ведомо.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

мелкий резюк это мяхкий старт мкрухи ограничение тока при пуске чтоб небыло удара зависит от типа ключа и тпи а остольное простой RC фильтр

здесь по подробней расжовано! http://forum.cxem.net/index.php?showtop ... pic=129632

а здесь и переварено http://zival.ru/content/uc3842-opisanie-printsip-raboty-skhema-vklyucheniya

Пилю на этом блоке свет в небольшой морской аквариум, как доделаю выложу отчет -)

Скажите пожалуйста,
1) какие могут быть последствия при кз 12в и земли (жел и черн провода)? Тк другие кз оч маловероятно. Что несложное можно допаять чтобы как-то защититься от этого. (как я понимаю предохр на 220в не спасет?)
2) если взять бп на теоретически самой "крутой" микре TL494 то можно ли и как модернизировать бп чтобы поднять и регулировать напряжение до 36-38 вольт?
(Тогда будет возможно питать 20-30-50-100вт матрицы -) а то делать "чемоданы" из 3х последовательно соединенных регулируемых бп не гуд -(.
3) Объясните пожалуйста, почему одинаковые по маркировке бп, при включении могут тащить разную нагрузку?
один бп спокойно включается с 3мя 50 вт лампами, другой тянет только одну. в чем дело? ведь начинка одинаковая, кондеры заменены, вспухших нет.
И как можно подтянуть "слабеньких", поставить поемче высоковольтные кондеры? Напараллелить несколько выс вольт кондеров, умощнить низковольтные с 2000мкф до скольки 3-5-10? А дроссели, они же вроде тоже "запасают" энергию...

Может спасти предохранитель по 12в, только надо взять такой, что бы без десятикратного запасу. Это самое простое и дешевое.


Так и делают. Перематывается трансформатор (наматывается бОЛьшее количество витков вторички), меняются диодные сборки на более высоковольтные (и кондёры) - и с песней! Понятно, что чем выше напряжение, тем ниже ток. Но ведь мощность при этом остаётся! Это я на всякий случай, а то встречался с заблуждением, мол, перемотаю свой 12В*30А под 30В и будет самый крутой БП в мире 40Вх30А Чудес не бывает.

По крайним вопросам мало чего скажу, ну может быть только то, что "надо смотреть по месту", применив мозговой штурм, опыт и интернеты. Научить этому наверное не смогу, тем более в 4:30 ночи.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

те если бп 350вт, то в теор на 12в это допустим 28А? ну или 20+10 ? А куда его, между чем и чем лучше ставить?

А можно без перемотки транса?
здесь http://www.pro-radio.ru/power/8038-3/ пишут что "По поводу домотки - не нужно! Нормальные 12 вольт получаются при 50% ШИМе, т.е. при его расширении легко получаются до 20...22. Соответственно, при мосте всё это удваивается. Так что вся возня - только с ООС стабилизации."
Те это Ваш вариант переделки TL494 и + еще один полумост в 12 в? Еще вроде видел пишут на трансе последовательно включают 12 и 5 в обмотки...

Куда ставить предохранитель? Как и любой предохранитель - в разрыв цепи, то есть последовательно с вашей нагрузкой. Только предохранитель обычно помещают внутрь БП, значит в разрыв плюсового провода, идущего на выходные клеммы БП. Если ваш БП по 12в каналу выдает максимум 10А, а вы планируете скачивать не более 6, то вот и ставьте на 7А. Хорошо, что светодиоды не обладают инерцией холодной спирали, потому стартовый ток не должен сильно отличаться от рабочего (не сравнить с галлогенками). Ну или поставьте на 10А, что бы на всякий случай. Только не надо автомобильные ставить - они тугодумкие, лучше обычные.


Можно, но народ как то любит перематывать.. Видимо потому, что не хочется переделывать печатку, вкрячивать куда то еще 2 диодных сборки, охлаждать их.... Кроме того, вроде, придется обязательно отключать земляной провод у вторички канала 12в. Можно и 12+5 делать - как угодно! Главное знать то, что делаешь, и зачем это нужно.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да я пока не делал ни того ни другого , потому и не догоняю что сложнее. Ладно как до дела дойдет, тогда и буду помощи просить -)

updt свет доделал, как работает http://forum.vitawater.ru/index.php?/bl ... -akvarium/

теперь немного другой бп - Кодеген 300ватт.
шим KA7500B компаратор LM393P.
тк шим аналог TL494 то по самой примитивной схеме: от первой ноги находим резюк в 12 вольт и туда переменник.
сделал, но регулирует под нагрузкой до 12,5в, а мне надыть хотя бы до 13,5 -(.
как я понял мешает компаратор LM393P.
может его тоже выкинуть и пару дорожек от ног замкнуть?

обычный диод по обратной связи 12в подымит на 0,7в

блоки 200x и 300x1. А куда конкретно ставить диод?

я готовлю вам ответ сейчас, не уходите далеко

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

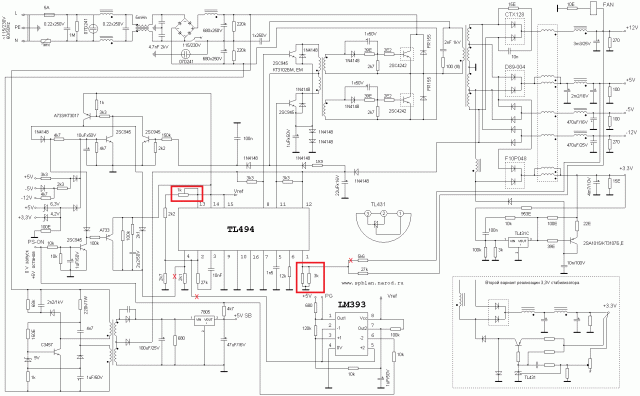

Нашел стандартную схему с применением LM393P. Будем отталкиваться от нее. В противном случае поищите более подходящую схему:


Делаете разрывы в указанных местах, напряжение регулируете или резистором 1ком (если его нет в схеме - добавьте), или парой резисторов в 3ком по первой ножке, но там будет жутко нелинейный график регулировки.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей, Ваш ответ в личке про полную и правильную переделку TL494 из 7 пунктов я храню как туземец обломок ракеты,
Думаю как узнаю куда и как вкорячить полный мост и сделать до 38 вольт то наступит полное собрание.

а пока надо до 14... попростому с 1й лапой, если можно...
зы: ой ответил одновременно с Вами сорри, ща буду дотумкивать...

дык ответ уже готов Лишь бы только схема совпала. Если все равно будет выключаться при превышении порога, то смотрите какое напряжение на 12й ножке TL494 (ка7500) в рабочем состоянии в момент вырубания. А так же на 4й ноге. Но думаю что все будет хорошо. В любом случае ОТЦЕПИТЕ ВСЕ, что идет на 4ю ногу. Оставье только резистор 4й ноги в землю и электролит с 4й ноги на 13-14е. Больше ничего не должно к ней подходить - это сигналы глушения TL494. Единственное что еще может мешать, это прерывание напряжения питания по 12й ножке (ставят управляющий ключ, который надо найти и замкнуть ему коллектор-эмиттер), но это скорее всего я путаю с командой запуска PowerOn. При приходе этого сигнала (замыкании на массу зеленого провода PS_ON) указанный выше ключ срабатывает и подает питание 12-15в с дежурки на 12ю ногу TL494, от чего она тут же включается в работу и БП запускается. Тут надо или посадить этот сигнал за землю вечно, или найти этот ключ и замкнуть ему коллектор-эмиттер, а все ненужное выпаять. Но без подготовки я бы не советовал выпаивать все подряд, потому оставьте все как есть, только отключите схемы глушения TL494, и впаяйте орган регулировки.
