Недавно перешел с ЛУТа на фотоспособ. Зачищаю текстолит обычной стирательной резинкой для ручки, обычно синего или красного цвета, засвечиваю ультрафиолетовой энергосберегайкой 26вт. За пол года ни одной испорченной или дефектной платы.

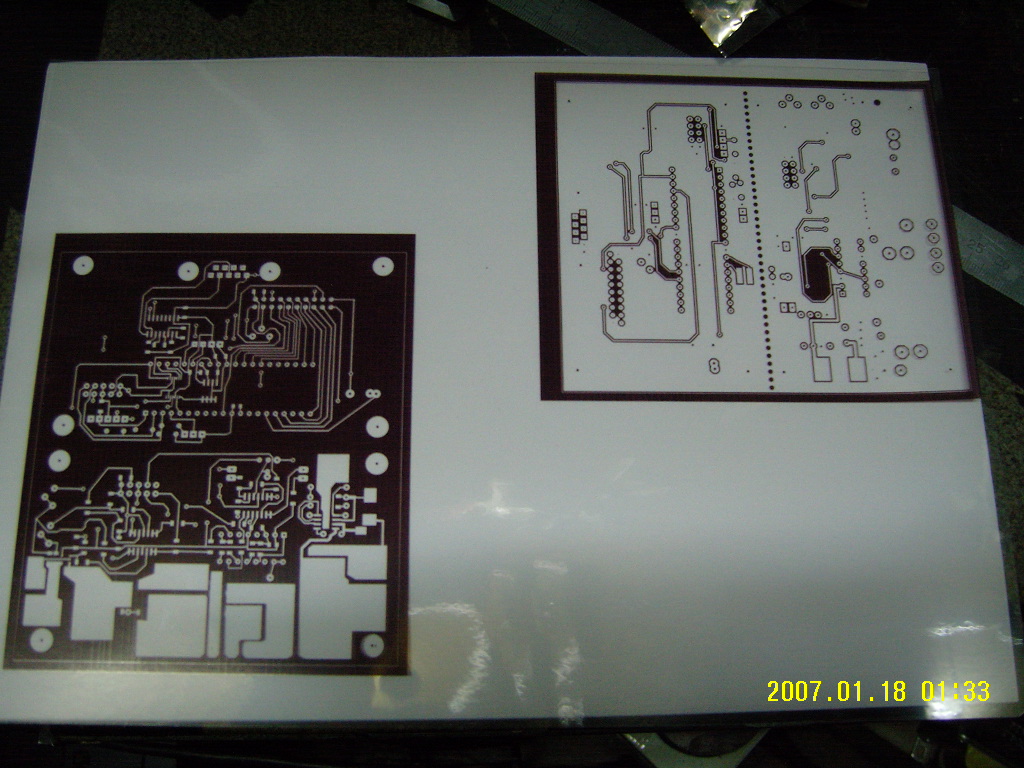

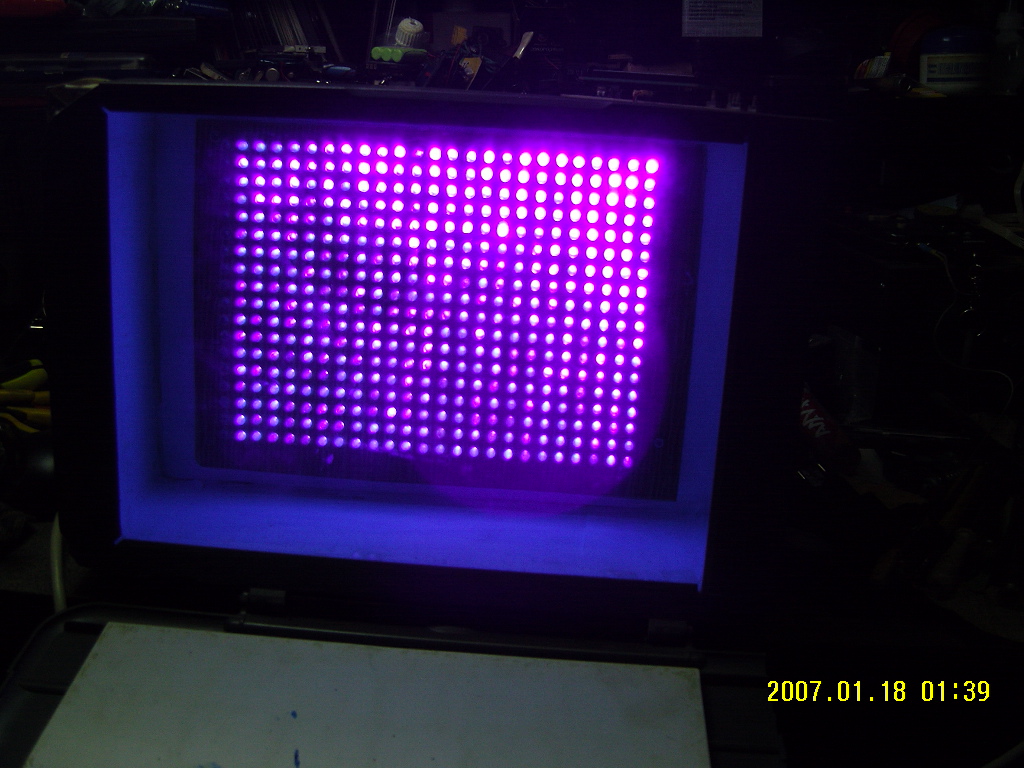

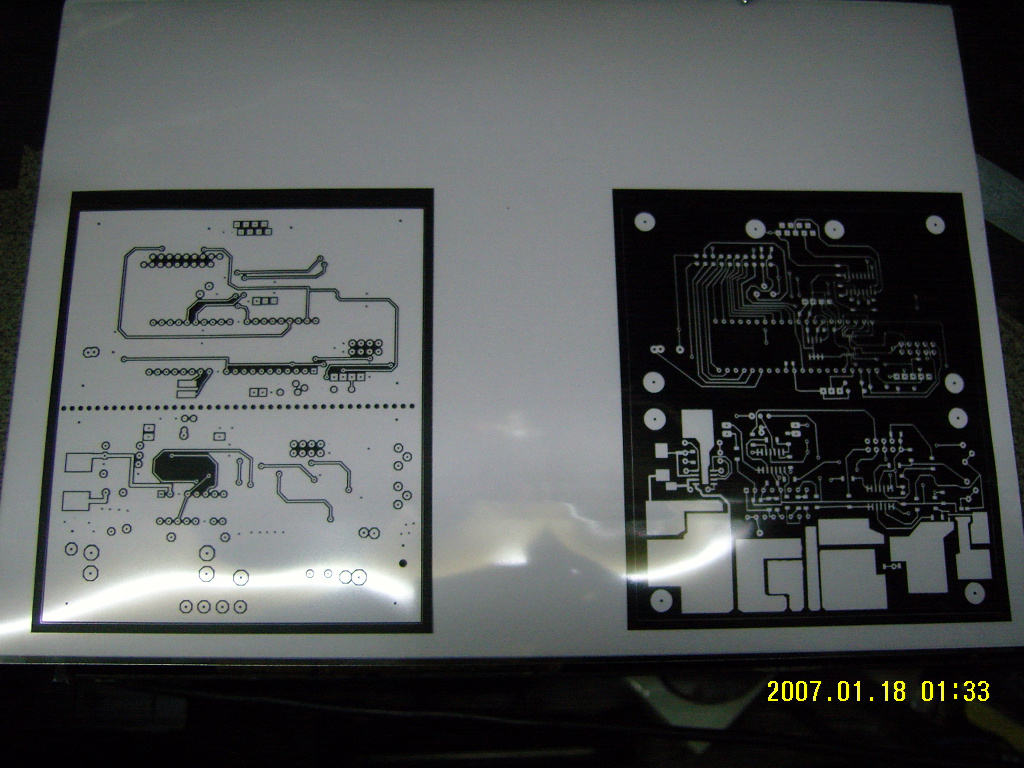

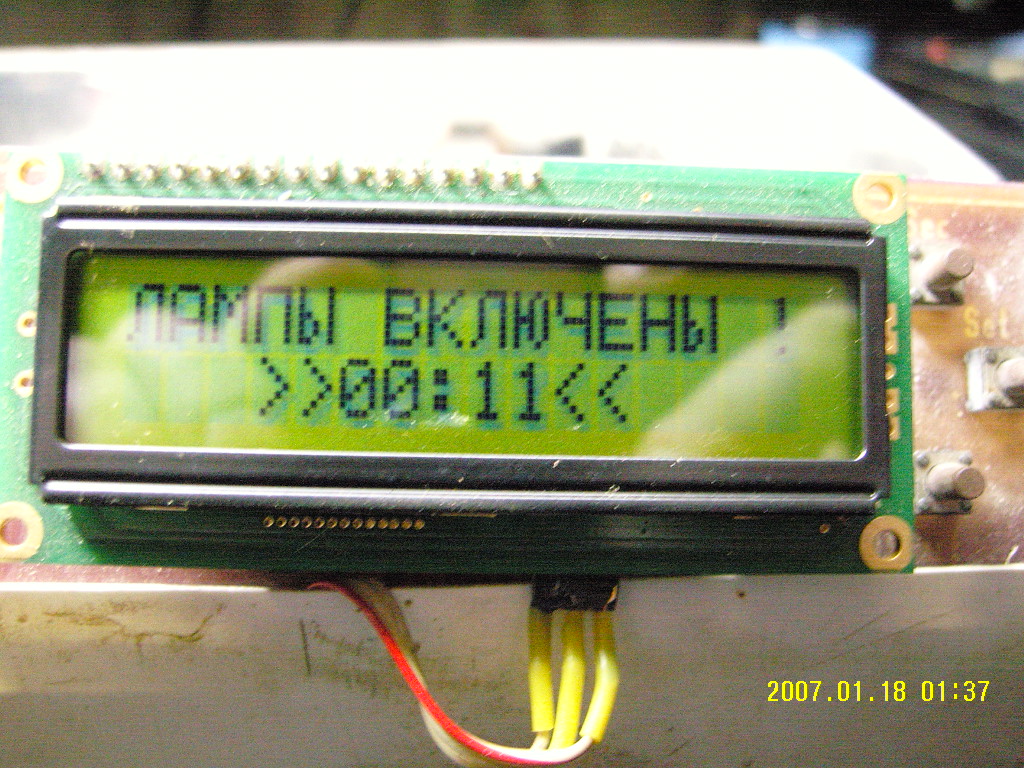

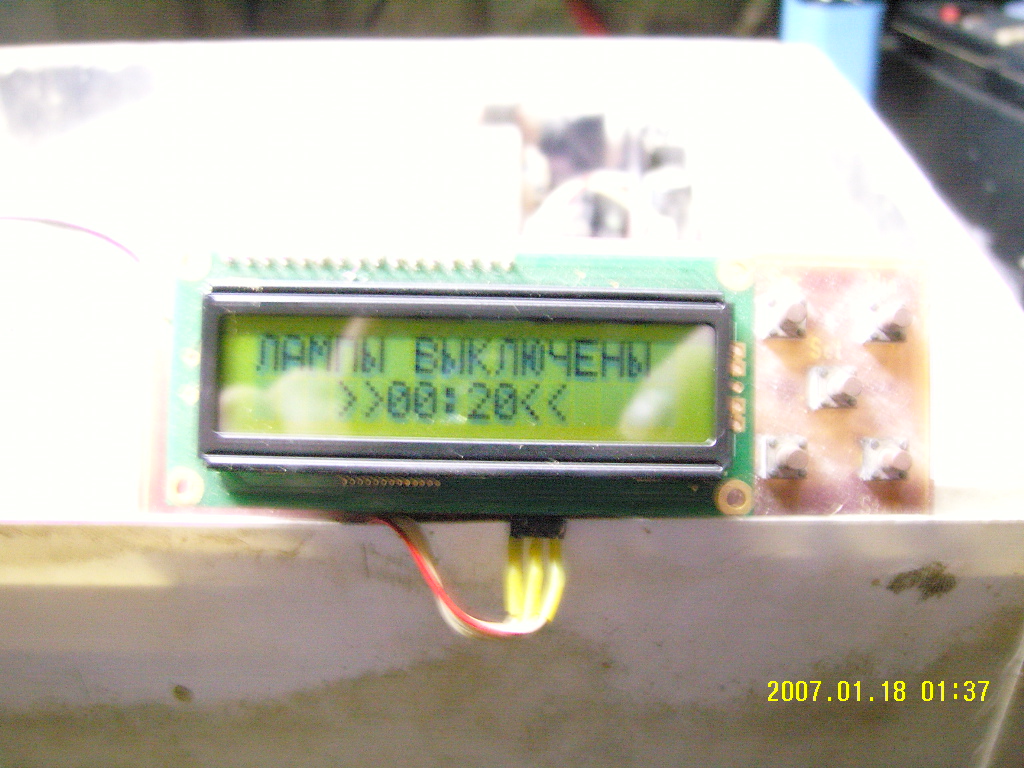

Ну,вот,Алексей,как и обещал,фотки шаблонов сделанных лазерным принтером и струйным.А также фотки моей,"адской машинки",на которой и засвечиваю фоторезист.Исходя из моей не любви к монтажу любого хозяйства в корпус,по этой причине корпус,естественно не доделан.Но меня в сущности и так устраивает,главное работает,а остальное мелочи.

Сергей, спасибо за фотографии! Очень интересный девайс получился со светодиодами. Осталось только найти подходящий корпус.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

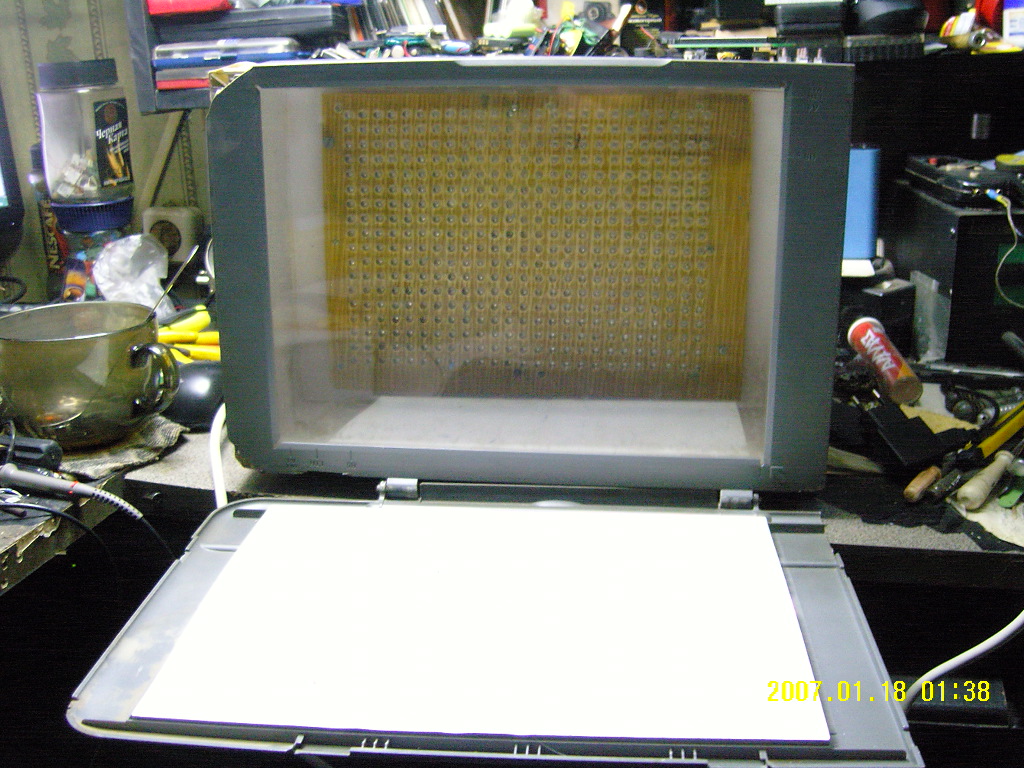

Поступил просто,взял верхнюю часть от принтера со сканером EPSON .Верхнюю часть со стеклом и крышкой,с боку все лишнее отпелил,а на бока приклеил пластиковые панели отпиленные по размеру.Вот и вся конструкция.Правда,высота получилась 20 см.Это из-за того,что при расчете равномерной освещенности рабочей поверхности светодиодами,их пришлось размещать от рабочей поверхности,то есть,от стекла.Светодиоды пришлось размещать на расстоянии 10см от стекла.

То есть от светодиодов до стекла ~10см, за стеклом сразу шаблон и заготовка, придавленная крышкой с белым пластиком. Так?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Да,все верно.

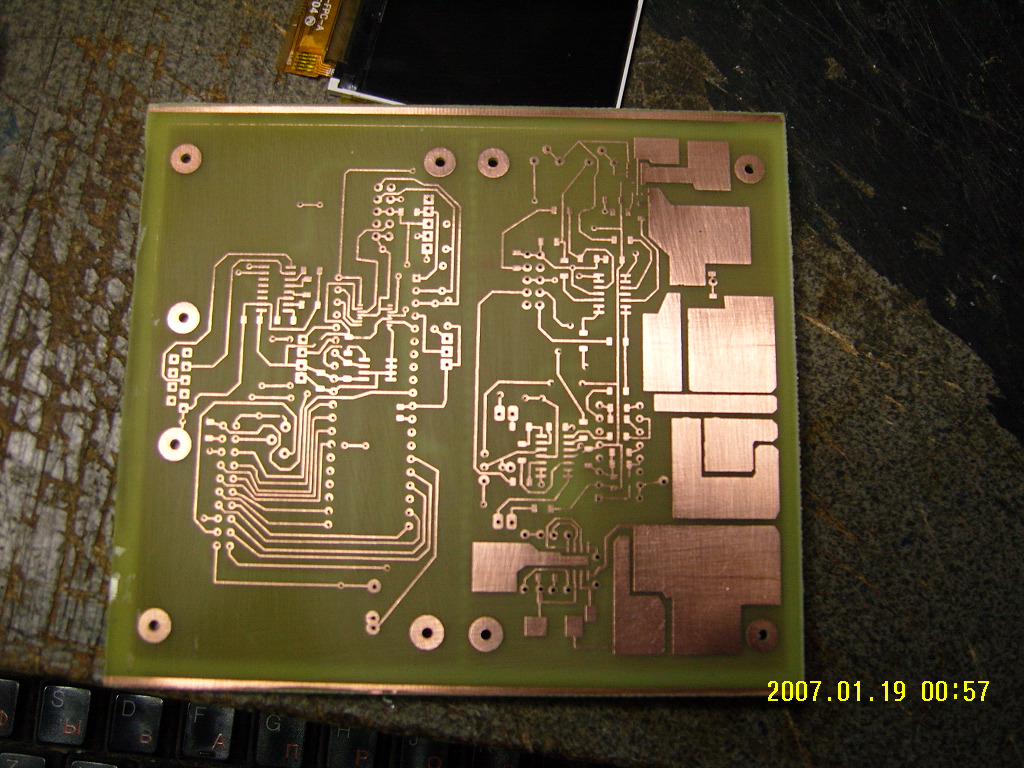

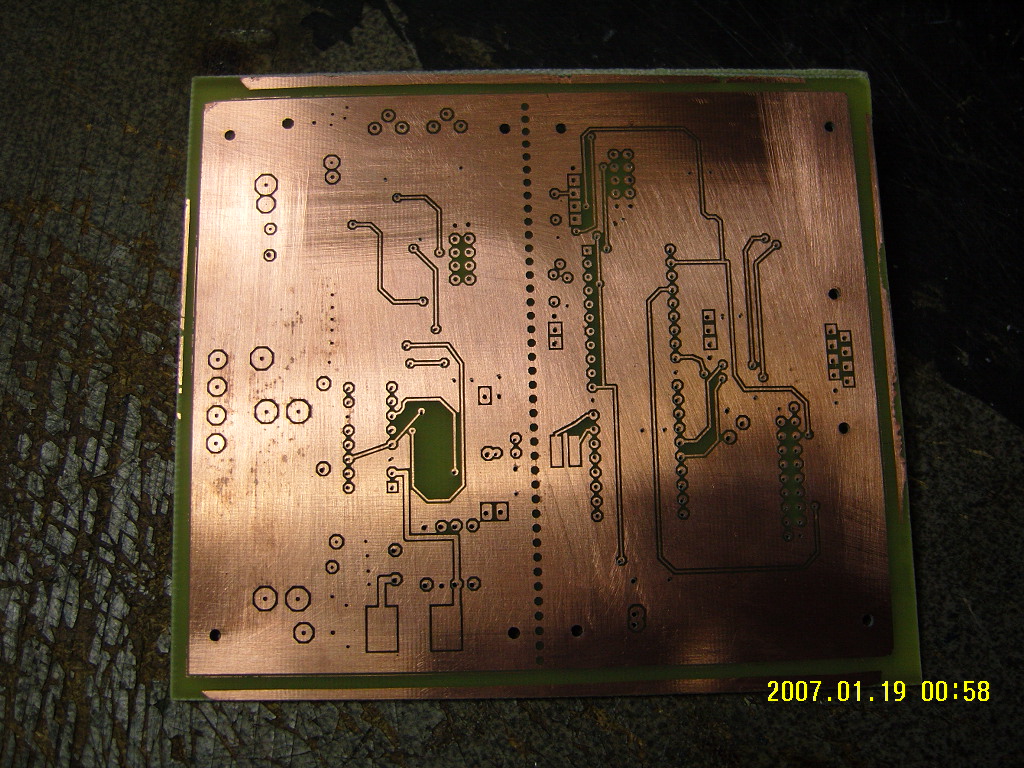

А вот и печатка сделанная с фото шаблонов выложенных чуть выше.Одна сторона сделана с шаблона напечатанного на лазерном принтере,другая сторона сделана с шаблона напечатанного на струйном принтере.Напоминаю,шаблоны не чем не обрабатывалась чтобы сделать их темнее.Как были напечатаны,с таких и делал.

Как словно лазером вырезано. Прекрасный результат!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

На почте должны быть полиэтиленовые конверты, они плотные и не пропускают свет (внутри черные). Форматы есть разные, видел вплоть до А3, но думаю на все что больше А4 будет не слишком гуманный ценник на отправку. Листы можно вложить в картонную папку для бумаг, которая с веревочками, чтобы не помялись. Цена такой папки рублей 15-20 в канцтоварах. Мы таким образом на работе документы пересылаем между филиалами, вполне нормально доходит, редко мнется, а если мнется то не сильно.

_________________
Don't worry, be crazy!

Это если работать быстро. У меня есть опыт, что фоторезист подзасвечивался люминесцентной лампой (такая, с линзой и кольцевым излучателем), если протормозить с экспонированием с полчаса-час.

Про упаковку: чёрный полиэтиленовый пакет. В нём фоторезист хранится уже пару лет.

Dr.Frost Да,Кирилл,спасибо за подсказку.Блин,видел эти пакеты,пользовался ими,а чтобы в них отправить как то даже не подумал.Еще раз спасибо.

walkerru Храню фоторезист в черной полиэтиленовой упаковке.Только накатываю при свете от лампы дневного света,а это происходит буквально несколько минут.Если засвечивать не сразу собираюсь,то заготовку убираю в черный пакетик.Получается,что с фоторезистом на свету от лампы дневного света работаю максимум минут пять,не больше.

Добрый день решил тоже освоить изготовление п.п. методом фоторезиста.Протер п.п. ацетоном просушил феном и наложил пленку фоторезиста предварительно сняв защитную.Собрал панель из уф.светодиодов и запихнул это дело в старый сканер.Засвечивал плату 1мин.40сек.Когда вытащил рисунок четко просматривался.Потом снял вторую защитную пленку и положил в раствор воды с содой кальцинированой примерно 250 мл.и пол ложки чайной соды.С начало плата посветлела потом кисточкой поводил.Вроде все как надо.Потом морщится пленка и начинает отходить.Подскажите что не так?

И по времени сколько должно в растворе находится?

Вот этого я и боюсь. А так вроде больше сложностей не должно быть. Ну может быть еще одна - отслоение фоторезиста уже при травлении Тоже очень интересно почему так происходит. Слежу за темой...

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Виктор, а чем Вы прикатываете фоторезист? Просто руками его не приклеишь, надо или ламинатор, или утюг через несколько слоев бумаги (вроде как) ?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Морщится и отходит если плохо прилип или слишком большой температурой прокатать. Ламинатор или утюг нужен, вот только с утюгом есть геморой, можно перегреть, сам пользуюсь утюгом. Практически всегда получается если д6лать так:
1. Подготавливаем текстолит: очищаем (пользуюсь пемолюксом и губкой с щёткой), сушим;
2. После сушки протираю бинтом с ацетоном, заодно и заготовка ещё сильней охлаждается. На холодную фоторесист клеится хуже, если приложили но не прижимали, легко отклеится;
3. Наносим фоторезист и разглаживаем (т.к. нет резинового валика пользуюсь своим чем попало), чтобы не было пузырей и складок;
4. Разогреваю утюг (на единичке, температура около 100 градусов). Утюг подошвой вверх, кладу на него заготовку с фоторезистом и в течении минуты - двух проглаживаю со средним усилием плату тряпочкой, т.к. горячо. Главное что бы не было ни каких короблений фоторезиста, тогда можно считать что всё получилось и можно экспонировать.

Усиленно придумываю как бы сделать типа центрифуги для платы, что бы она вращалась с целью более равномерного покрытия аэрозольным фоторезистом. Первая фотография в начале топика сделана именно на нем, но как я уже писал, что не удалось достичь более менее стабильных результатов именно по причине того, что толщина покрытия каждый раз выходит разной. А это и разное время экспозиции (которое подобрать универсально не выйдет), и неоднородность при проявке (там где слой толще, плохо проявляется). Вчера уже разобрал сидиром, вытащил оттуда моторчик, установил его на площадке, на ротор приклеял металлическую пластину. Сейчас думаю как крепить саму плату, что бы разбаланс был минимальный при вращении.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Алексей,думаю что после того,как попробуете пленочный фоторезист,о позитиве забудете,как о страшном сне.

Witek_80 Фоторезист у вас морщится стал скорей всего из за того,что вы его не задубили.То есть,другими словами,после того как накатали фоторезист,его нужно было прогреть утюгом нагретым 70-100 градусов через пару листов бумаги,либо прогнать через ламинатор нагретым до такой же температуры.Все по разному делают,как говорится,кому как удобней и у кого как лучше получается,тот на том и останавливается.Лично я делаю следующим образом.
1.Зачищаю плату мелкой наждачной бумагой
2. После зачистки платы наждачной бумагой,протираю заготовку чистой тряпкой от медной пыли.
3. После двух перечисленных выше процедур,хорошенько протираю заготовку чистой тряпочкой смоченной нашатырным спиртом.После этой процедуры заготовку нельзя лапать пальцами,перемещать заготовку только за кроя платы,чтобы не оставлять жирных следов на поверхности заготовки.
4. После всех выше перечисленных процедур приступаю к накатке фоторезиста.Беру отрезанный кусок фоторезиста и снимаю небольшой участок нижний защитной пленки,(это матовая сторона пленки),Прокатываю пальцами участок фоторезиста с которого снята и загнута защитная пленка,пальцами разглаживаю фоторезист прижимая к плате,разгоняя воздух пальцами по краям.Потом сдвигаю,снимая еще небольшой участок защитной пленки и снова прокатываю пальцами участок с еще снятой защитной пленки.И так участками прокатываю пальцами до полного снятия защитной пленки.После этого осматриваю плату на наличие пузырьков,если пузырьки воздуха имеются,сгоняю их пальцами.
5. После всего вышеперечисленного,лажу заготовку на стол фоторезистом вверх,накрываю двумя листами простой бумаги и прогретым утюгом до 70 градусов проглаживаю плату с небольшим прижимом,без фанатизма.
6.Все,заготовка готова.Накладываю на заготовку фото шаблон и засвечиваю на светодиодной установке в течении 20 секунд.
7. После всего проделанного снимаю верхнюю защитную пленку и ложу плату в ванночку с раствором для проявки и зубной щеткой начинаю смывать фоторезист.Когда весь ненужный фоторезист смыт,промываю плату под струей воды и опускаю травить.
Вот и весь не хитрый способ.

Добрый день насчет ламинатора думаю хорошая идея в нем будет равномерный прижим и прогрев заготовки.Вопрос такой если рулон фоторезиста то какую пленку снимать внешнюю или внутреннюю?
