Ока в Новосибирске

ну и чудно. Сверяйтесь с основной схемой, собирайте. Затем смотрите видео
http://youtu.be/vZANSK0j0ck
http://youtu.be/23KvlQMQ1iw
и в путь! )

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Нееее,чудес в ляхтронике не бывает!

только теперь не понятно как это все экранировать на плате. Думаю это предмет изысканий Алексея в приборе oka275 part2

Документ на буржуйском. Может кто из форумчан дружит с английским и скажет нам как правильно экранировать датчик тока.

Перевел статью в интернет переводчике. Хоть и примитивно но может кому нить поможет.
ЭКРАНИРОВАНИЕ
Рисунок 4 показывает эффект магнитного потока, генерируемого смежной токопроводящей дорожкой на
Рисунок 5. Простой щит. Такая конструкция обеспечивает защиту от перпендикулярных линий магнитного потока, падающих сверху на SOIC8 упакованных Allegro датчик тока IC. Если необходимо, второй экранирующий могут быть размещены на противоположной стороне печатной платы.
линии магнитного потока расположены перпендикулярно к плоскости элемента Холла.
Если больше, защита от внешних полей необходимо, для поверхностного монтажа магнитного сплава экран, покрывающий пакет устройства рекомендуется.Щит, такие как тот, изображенный на рисунке 5 шунты внешнего магнитного потока от пакета SOIC8 и не приводит к существенному изменению магнитного поля, создаваемого внутри упаковки по всему пути первичного тока. Типичные результаты магнитном поле изображено на рисунке 6.
Щит может быть закреплен на печатной плате на EP-окси, и это не является обязательным, что она есть проводимостью ¬ тельную путь на землю. Поскольку элемент Холла не поддается потока линии, параллельные его плоскости, не стоит вложить стороны щита. В самом деле, в результате чего щит открыт в непосредственной близости от IC приводит является предпочтительным для утечки и четких соображений ANCE.

Добрый день!
Ну вот исправил,вернул на место кроме АЦП его запитал от +5в.В тот рас менял обозначения разъёма тот что идёт на ТЛ-ку,поменял местами 3 и 5 выводы.Больше нечего не трогал.

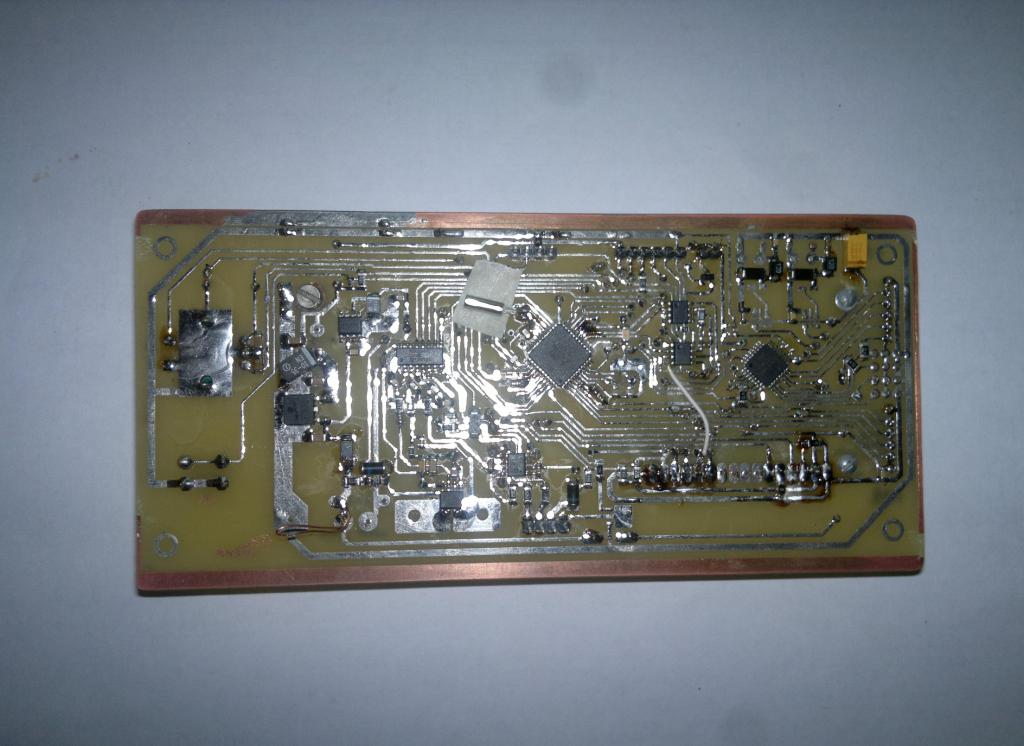

Плата ушла на первую страницу этого топика.

Осталось собрать разрядник и упаковать в корпус.

Я так думаю....если у Вас все нормально калибруется, можно не заморачиваться....дело в том что у меня все собирается на отдельных модулях--- отладочная плата STM32 , перемычки между модулями около 10 см., может наводки и от компа влияют,
буду экспериментировать дальше.

Доброй ночи.

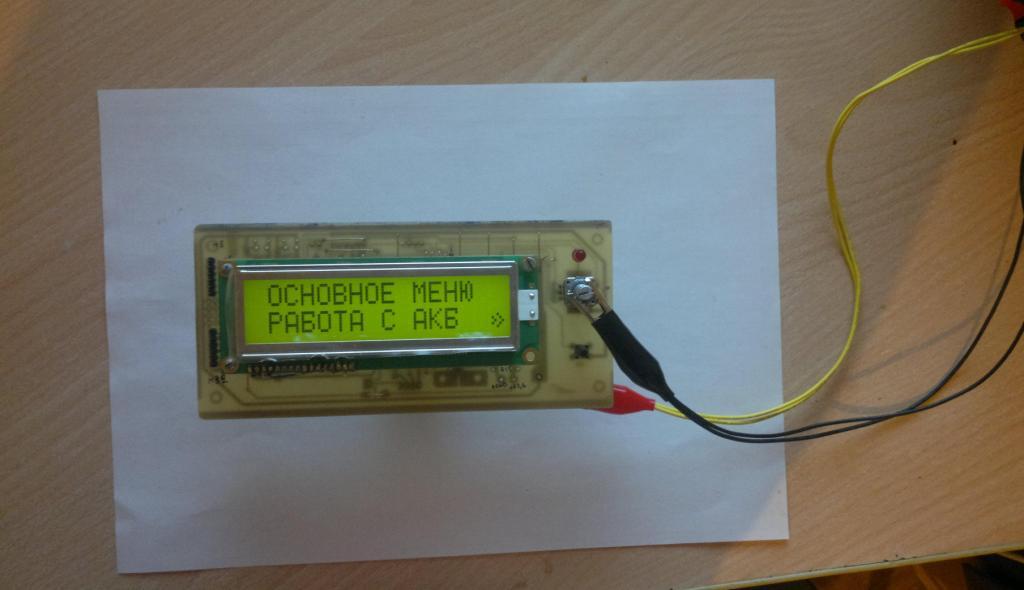

Вот тоже сделал управу на плате от Павла, за что ему спасибо. Автору прибора спасибо за его труд.

С праздником дорогие товарищи! Ура!

УРААААА

+1

Алексей, не думал сделать что то типа Bill of Material? Чтобы людям последующим со сборкой устройства было легче набирать компоненты.

Чего чего сделать? Даёшь чистоту русского языка!
Список деталей что ли? Или готовую плату с набором деталей, аля конструктор?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

BOM (Bill of materials) - список деталей.

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Вот почему сразу по русски не написать?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Список можно и самомунаписать,следующий этап будет просьба высылать КИТ для сборки.

Ну а что, будет спрос - будет и предложение

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Я уже неделю с платой мучаюсь,как заговоренная,то тонер неприлипает то фотобарабан навернулся а теперь еще и утюг сгорел.Заказывать дорого(первый образец)

Бывает такое. Бросай, завтра пойдет, как по маслу!
По поводу конструктора и т.д., а почему нет. Лишней копейкой, вам Алексей не будет! Но, еще не до конца обсосали плату и т.д.
