Ока в Новосибирске

Pavel
А чем Вам не нравится защита?Стандартная по току,сигнал снимается с шунта,если напряжение с него будет превышать опорное наступает ограничение.Только у Вас на схеме ОС по напряжению не так выглядит как на самом деле!Но это не принципиально!Тот блок, какой преобрёл Алексей отличается от оного тем,что нет ОУ и соответственно не реализованы защиты от перенапряжения на выходе и регулировка оборотов кулера с защитой от перегрева.Зато не пищит,не шипит,не греется при токах до 20 А ,не боится перегрузок и КЗ,не сыпет помехами,треть радиолюбителей России использует их с трансиверами.
""Питание TL494 было бы надёжней использовать дежурный блок как в АТ""
А зачем?Чем надёжней?По моему проще некуда,а простота - залог надёжности!
""смысл такой покупать""Наверно нет смысла если хотите е__я с РС ми блоками ,с которых проблема выжать больше 10 А ,всё греется дуром,тем более с регулировкой в широких пределах по напряжению.Да ,чего я разоряюсь,пустая болтовня!

_________________
С уважением,Вячеслав.73!

Да нет, Вячеслав, не болтовня, все по делу говорите. Только мы про "комповый БП" не должны забывать. А то что он 20-ху давит без помех, я хочу сам на это посмотреть. Короче, тоже прикуплю.......

Павел. Так Алексей сразу сказал, что нужен независимый источник питания.

ПОГОДИТЕ!!! Есть устройство, которое влияет на работу основного устройства ( в нашем случае ИБП). Следовательно-ИБП обязан дать нам эти токи и напряжения, и не пострадать! Т.е. своя защита должна присутствовать. Но мозг при этом должен же функционировать!? Написал-сам не пойму, что написал. Я так понял-если дежурка ИБП, в любом случае, дает нам стабилизированное питание управы, то можно обойтись без внешнего БП.

Не помню писал тут или нет, а что собственно нужно от силовой части?
1. Адекватная регулировка на TL494?
2. Защита от КЗ и переполюсовки?
3. Регулировка в каких пределах должна быть 5-18 вольт?
Я просто хочу спросить, есть у меня такой зверь на CM6800G, 12 вольт 21 Ампер, Thermaltake Power Express 250W


MBR20150PT 2 штуки




Может из него как-нибудь сотворить регулировку? По идее там стоит ТЛ431 и в даташите на CM6800G есть такая картинка

Не знаю, что из этого получиться может...Просто жалко без дела валяется. Может у кого какие мысли будут?

Да.


Если в ИБП будет встроена адекватная защита от КЗ, то выключать ее не нужно. Главное, что бы она не мешала плате управления на МК. Сгодится эта защита на непредвиденные случаи, типа упавшей отвертки, случайного КЗ во время настроек-регулировок или пробоя транзисторов разрядника. Особенно в последнем случае наличие встроенной защиты приветствуется - мало ли что.


да вроде переполюсовку контролирует плата управления....


лучше до 20, с запасом для совсем конченых АКБ.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

29.03.2014
Обновил основную прошивку. Сделано:
+ Отныне минимально возможное напряжение в режиме "Блок Питания" будет рассчитываться на основании калибровок и значения минимально возможного напряжения (Umin). При этом Единицы вольт округляются в бОльшую степень. Например, при калибровке "Таблица напряжений" было установлено, что минимально возможное напряжение в вашей системе составляет 1.56 вольта. Следовательно, напряжение округлится до 1.6 вольта - оно и будет минимально возможным в режиме "БП". А вот напряжения ниже 1 вольта невозможны в принципе.
+ Добавил пиликалку в конце зарядки (разрядки, тренировки и тд)
+ Задействовал перемычку для сброса паролей
+ Работающее меню "Тренировка". Нужно тестирование!!!
+ Переименовано меню "Тест АКБ" на "Разряд". Это будет просто разряд, без каких либо последующих действий.

Остались мелкие недочеты, например, в конце разрядки пишет "Заряд завершен" и тд. Я на это не обращаю внимание, по скольку для меня пока важен функционал. Но сообщать о таких казусах крайне желательно.

PS. Архив обновлен на заглавной странице этой ветки.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

oka275
Круто! Особенно про напряжение,а то у меня ниже 3 В не опускается,хотя БП позволяет!Будем тестировать!Спасибо!

_________________
С уважением,Вячеслав.73!

Добрый день!
Незнаю тут кто пишет отдельный питальник,кто-то пишет можно общий.У Вас есть путёвая схемка питальника или на худой канец фото платы такого.Мы с неё нарисуем то что нам нужно.Желательно чтоб детальки подходили с комповых блоков питания.
А так будет каждый делать свой из того что есть.

Отдельный ""питальник""нужен по любому,ставьте обыкновенный трансформаторный,которые есть во всех магазинах в виде "адаптеров"на 12 В и ток не менее 0,5А.От него будет питаться плата управления,вентиляция,и если Вы будете применять в качестве ИИП от РС типа АТ (без дежурки),или тот про который мы последние два дня ведём разговор,необходимо завести +12 В через диод на блок ИИП для подпитки 494 и драйвера при малых напряжениях на выходе последних!Если Вы применяете ИИП от РС АТХ то от этого вспомогательного источника +12 В будет питаться только плата управления и вентиляции.Вроде понятно объяснил?Будут вопросы ,пишите!

Все правильно объяснили, понятней некуда.
С ув., ока275

_________________
С уважением,Вячеслав.73!

ileksus На каком ШИМ-е собран Ваш блок питания.Если на 3843,то переделывается без проблем.Переделывается даже легче чем на 494-ом.Выжать с него можно,не перематывая трансформатора,до 45-ти вольт.8 ампер с переделанного компьютерного блока питания на ШИМ-е 3843,(3845),снимал легко без нагрева высоковольтных транзисторов.На больший ток не пробовал,нечем было нагрузить.Но выжать с него можно много.По моему zmey71 выжимал много с такого блока питания.Но,к сожалению,такой блок питания не получится привязать к блоку управления уважаемого Алексея.А вот к схеме управления Слона,этот переделанный блок,привязывается хорошо.

Ах да, в его схеме используется программная стабилизация тока, а у нас аппаратная. При всех плюсах и минусах..

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Народ, ну что то не активно. Не ужели больше никто не спаял устройство? Уважаемые vpvideo и Вячеслав-1 только в лидерах что ли?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

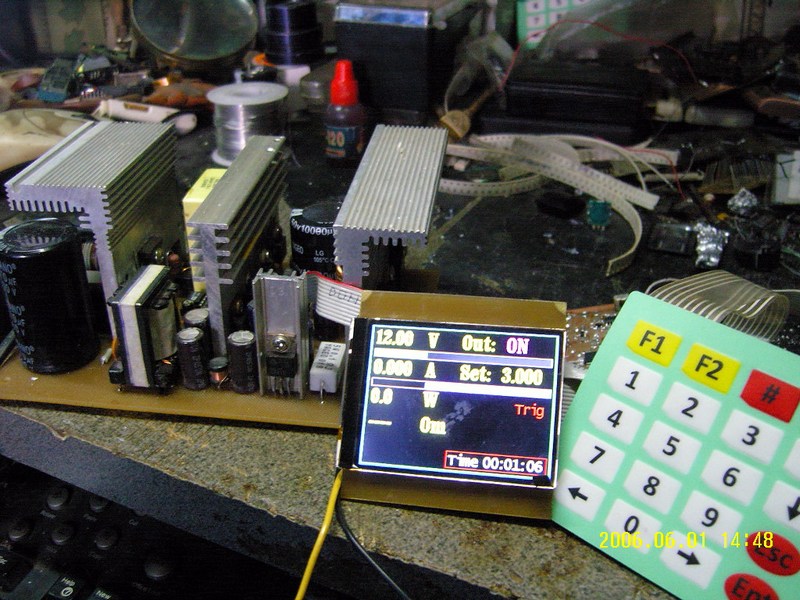

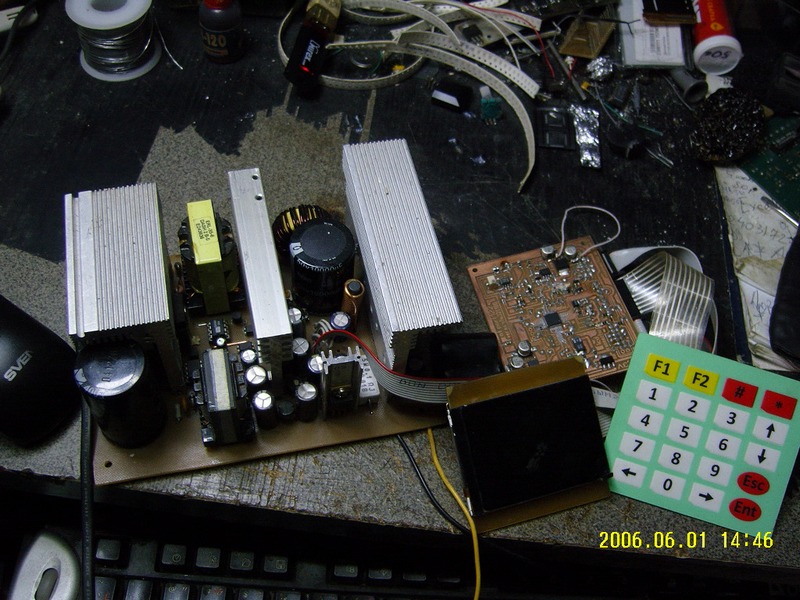

Вот несколько фото переделанного блока питания на ШИМ-е 3843
Я же не говорю,Алексей,что Ваш зарядник хуже.Ни в коем случае.Всегда чем нибудь жертвовать приходится.

Добрый день, serg1968-09! Дисплей интересный, хочу что то подобное себе в версии ЗУ-2. Это что за конструкция? Можно подробности получить?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

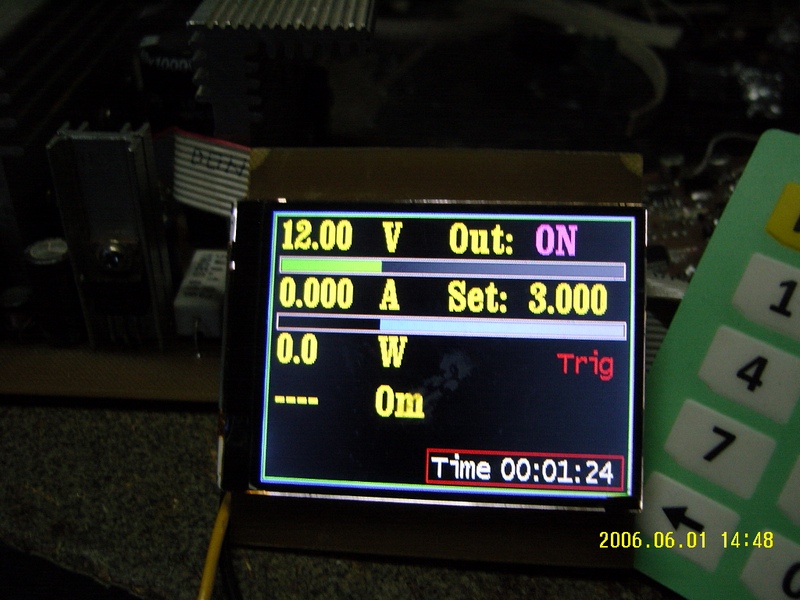

Привет,Алексей.Конечно же можно.Если в целом говорить о всей конструкции на фото.Это лаб. блок питания от 0 вольт до 40 вольт,с током до 10 ампер.Две защиты,триггерная и ограничения напряжения при превышении установленного тока.Дисплей применен от телефона NOKIA N-95 8GB.Этот дисплей свободен в продаже,не дорогой и по размерам не маленький.Если Вам нужна полная документация,могу скинуть.Ну и еще в этом блоке много всяких наворотов
Кстати,дежурный блок питания можно легко собирать на Viper-е,молучается отлично.Минимум обвязки,легко запускается и мощности можно выбирать любые меняя сам ШИМ Viper.Цена не большая,трансформатор мотается легко.Это для тех,кто не хочет использовать трансформаторный блок.Лично сам,последние лет пять,вообще не пользуюсь трансформаторными блоками питания,только импульсными.Да и трансформаторы все уже давно выкинул.

Сергей! В Вашем случае какой именно шлейф имеет данный дисплей? Читаю сейчас, что не каждый дисплей Nokia N95 подходит. Мол, только китайский, 37 ножек. Но вот ищу такой, но все попадаются с 24мя. Ну и подробней бы посмотреть схему..

А вот лично у меня стойкая фобия в отношении намоточных изделий. Потому что авторы некоторых из них не иначе как с Марса к нам засланные. То феррит какой то заумный используют, то проволоку мотают исключительно в постную лунную ночь, полив ее мочой кошки-девственницы, посыпав серебром, обернув в шелковую изоляцию. До Марса билеты дорогие, потому где это все брать на нашей грешной земле, непонятно. Одно спасение - интернет магазины, но и там одно кольцо не купишь - минимум на 500, а то и 1000 рублей заказ. В общем, сложно все это, много возни и невозможность наглядно отследить на сколько все плохо или хорошо получилось. Фобия и не любовь к намоточным еще с советских времен.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

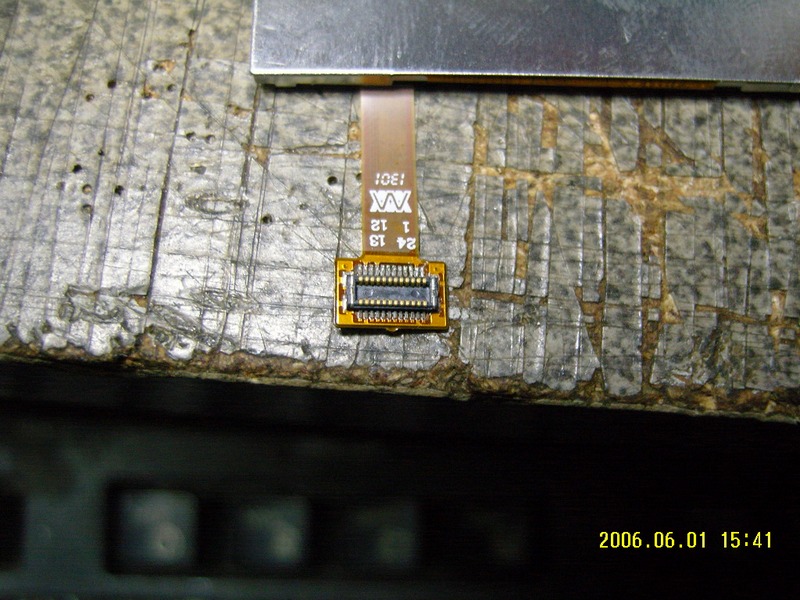

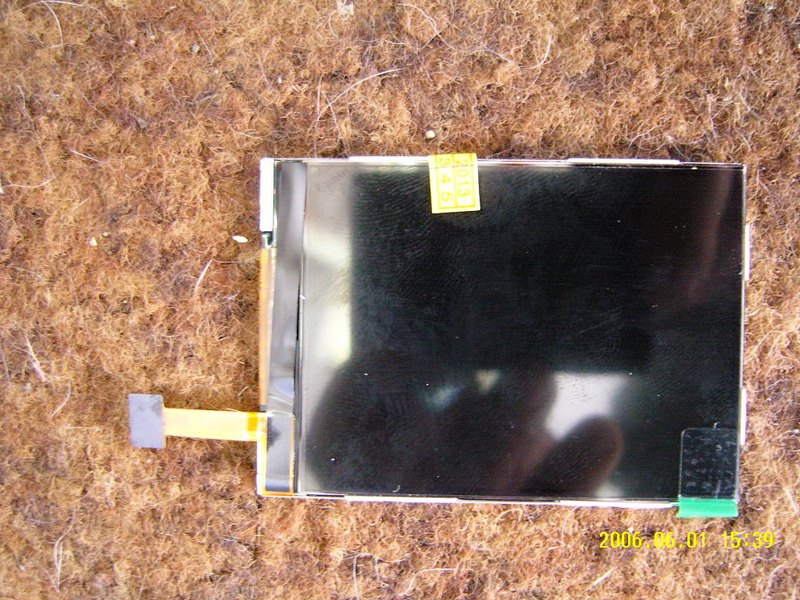

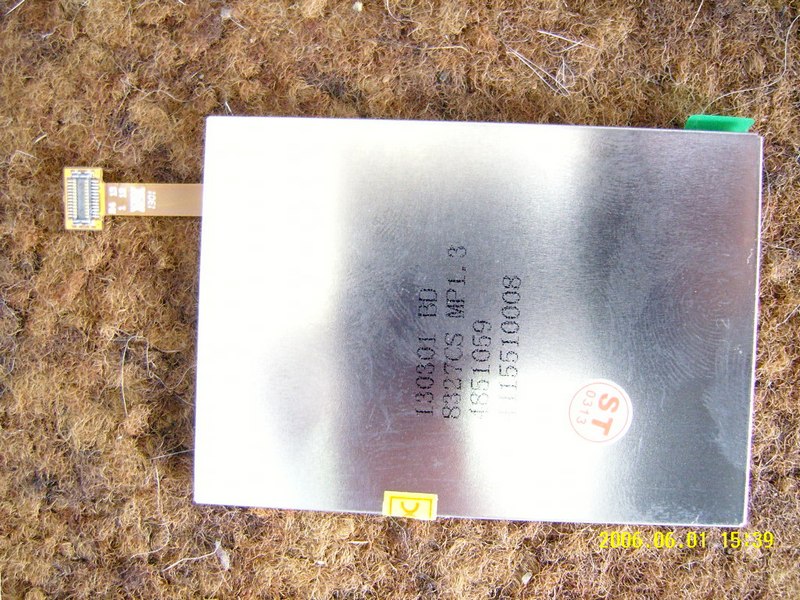

Именно с 24-мя и используется.Китайский лучше в том плане,что он дешевле.Но пробовал использовать китайский и оригинал.Работают одинаково.Фото дисплея прикрепляю.Документацию чуть позже скину,только адрес Вашего ящика дайте.Дисплеи такие свободно продаются в магазине проффи.В Вашем городе должен быть тоже этот магазин.
Согласен с Вами,Алексей,в отношении намотки трансформаторов.Просто,у меня нет проблем с ферритовыми сердечниками,старые мониторы,принтеры.Да и еще много тащат на запчасти деведюшников,видиков да и LCD телевизоров.Грех не использовать это в дело.С моточным проводом тоже проблем нет,у нас на работе свой намоточный цех,так что,провод есть любой.

Спасибо за информацию! Остальное можно скинуть на ока275@oka-nsk точка ру (не копируйте отсюда, а напишите с самого начала, сами), или в скайпе (логин для поиска oka275). Остается только вопрос - он идет с тачскрином, и вообще как управляется этот БП? Но надеюсь получить ответы из присланной Вами документации.

На счет покупать в магазинах.. Нет, мне проще заказать в Китае. Потому как пока я в тот магазин соберусь , пролетит время и дисплей будет на почте, до которой мне идти 3 минуты в развалку.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

''Народ, ну что то не активно. Не
ужели больше никто не спаял
устройство? Уважаемые vpvideo и
Вячеслав-1 только в лидерах что ли?здр''авствуете Алексей печатную плату вчера распечатал и сегодня буду утюжить и травити.но к сожалению полностью собрать не получится,продавец у которого я заказывал комплектующие заверял меня что у него все есть а когда пришел заказ оказывается он не доложил мср4921 и мср3208.вот такая грустная история.придется разбираться и по новой заказывати.

Понятно. Надо было мне на КТ315-тых разрабатывать ЗУ.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

подвел меня продавец хотя так хотелось присоединится к тестирующим.хотя пока будут иди микрухи я как раз успею набити печатку и переделать блок питания
