Ув. Vlad80 мне кажется что ваш трансформатор питания находится очень близко от датчика тока, магнитное поле транса будет влиять на точность измерения тока.

Нет, точно надо задумать видео типа "советы по сборке".

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Таки да, Вы абсолютно правы, амперметр гуляет +-40 мА при любых режимах. Вот подумываю, чем экранировать, жестянкой или искать ферритовою чашечку? А может в качестве доп. источника питания использовать импульсный БП. Есть у меня на 13,5 В 3,0 А.

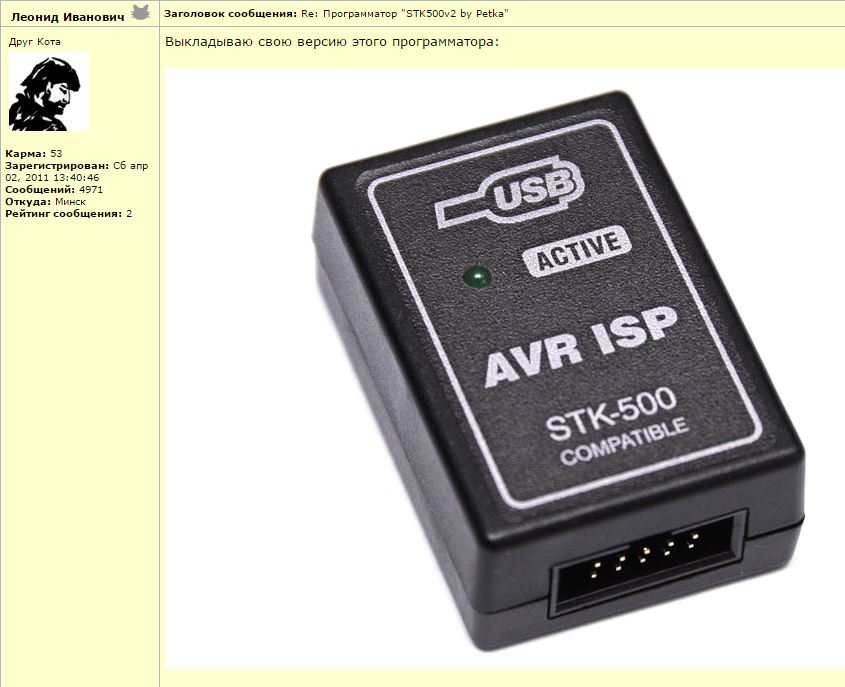

Доброго времени форумчане. Я вот бывая на разных электронных форумах как то встретил одного человека ник Леонид Иванович так вот его проекты достойны уважения особенно внешний вид его приборов если Вам интересно можно посмотреть по ссылке http://www.radiokot.ru/forum/viewtopic. ... ffbd779713 он свои панели рисует в кореле мне очень они нравятся пытаюсь повторить что то подобное но пока методом тыка изучаю корел.Извините за что не в тему .

Красиво.
Давно и иногда много рисую в Кореле. Если что - могу подсказать.

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

А на мой взгляд не важно в чем рисовать. Корел не панацея, и он не гарантирует успех сам по себе.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

В общем, тоже сами с усами:

правда есть косячки небольшие по точности выреза окошка под переключатель и светодиоды. Но опыт приходит с импотенцией, так что все еще впереди. А у человека по ссылке действительно талант на оформление корпусов.

PS. Да, не по теме Но программатор используется для прошивки ЗУ, так что принимает в его жизни активное участие. Наконец то сделал платку, спаял и оформил все в корпус.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Доброго дня Алексей и форумчане. А у меня не хватает терпения или времени на достойное оформления - на него уходит больше всего времени. Но, так как я человек довольно не молодой, мне его чрезвычайно жалко. А сколько еще хочется успеть в этой жизни! Вот потому то у меня много моих поделок не доведены до 100% готовности, т.е. не оформлены в корпус. И программатор STK500v2 by Petka доработанный Леонид Ивановичем, и DDS генератор и еще много. Но к вашему, Алексей, зарядному, у меня совсем другое отношение. Я себе поклялся: пока не доведу до 100% готовности, ничего больше не начну, и все свободное время занято только им. У меня день начинается с посещения вашего форума. Спасибо, что есть такие люди, как Вы! Мне на это даже времени не жалко. Так держать!


В длине Ваших усов у меня абсолютно нет никакого сомнения. Не чета некоторым котам

Здравствуйте, Александр! Я рад, что к моему зарядному не падает интерес, а даже вроде как наоборот. Просто у меня уже другое отношение к нему, начался даже обратный процесс самокритики, мол, калибровки надо было упростить до одной кнопки, что мол сильно сложное устройство получилось, не конкурентное и так далее. Видимо без "космических" резисторов в 0.1% таки не обойтись. Были бы они - я бы изменил ИОН на 4.096В и это автоматически бы убрало необходимость делать калибровки вольтметров. Все эти мысли уже закинуты в подкорку - может рано или поздно выгорит в идею ЗУ v.2..

Ну а то, что данное ЗУ повлияло на Вашу жизнь, то я искренне рад! Спасибо за теплые слова! Пусть не я лично, а через собранное устройство, но все таки оставил какой то след на этой грешной земле Время доделывать эти, и творить новые дела!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Всем, здравствуйте!
Выкладываю ссылку на свой вариант разработки Алексея: https://yadi.sk/d/8OG_a_ENgCgKH
В основной теме дал ссылку на документацию по разработке Алексея.
С уважением, SergeyVB.

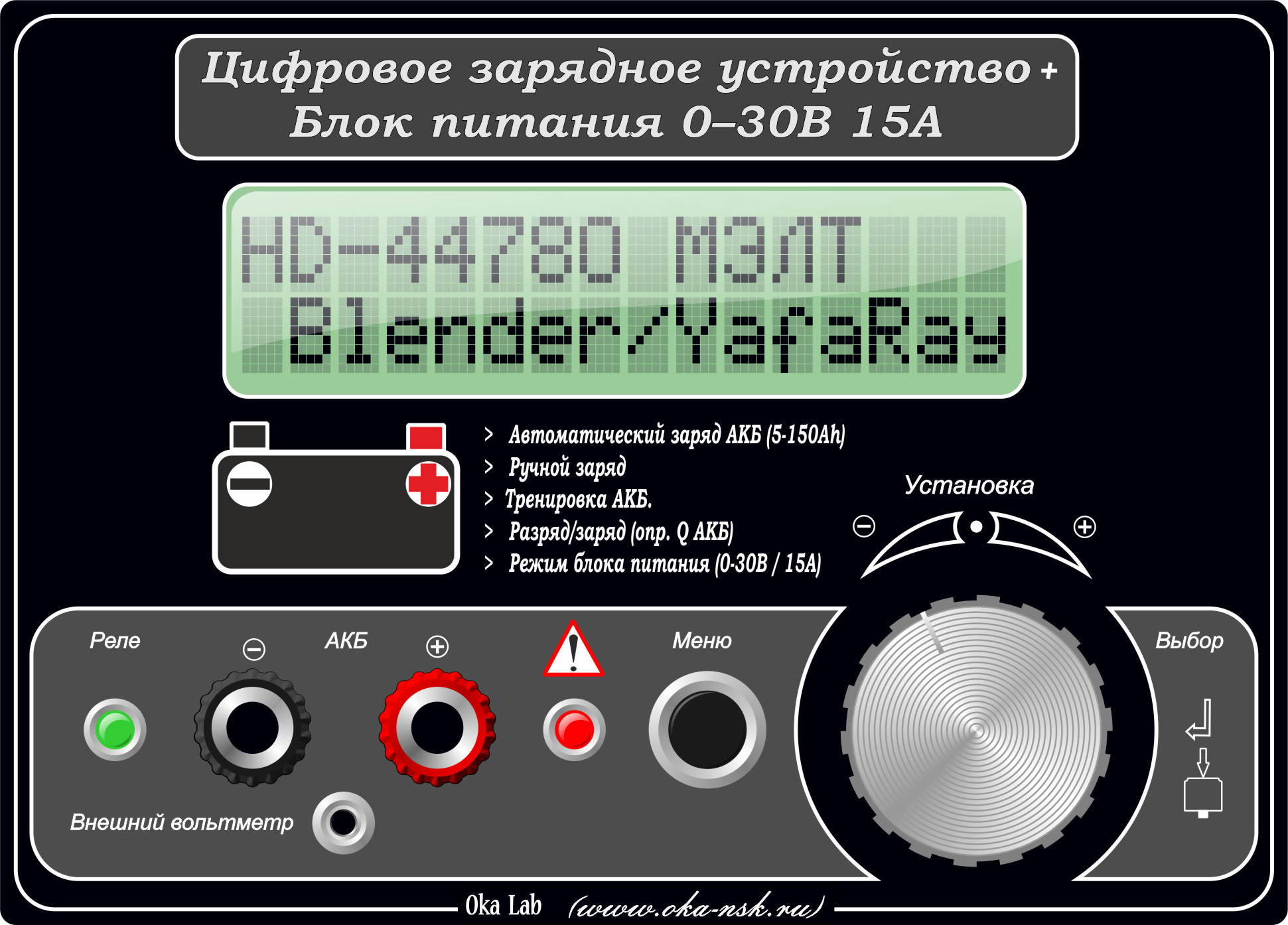

Доброго времени Алексей и форумчане. Посидел тут вечерок прикинул мордочку девайсу, жду критику.

Ну, не дурно

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Симпатично.

"+" в названии (самая верхняя строка) как-то оторван от текста
Может, треугольник (символ "!") перевернуть наподобие дорожного знака 1.33?
Символ батареи: ИМХО, тонковат контур клемм, кроме того он перекрывает саму АКБ, хорошо бы опустить эти слои пониже.
Символ "-" у стрелочки энкодера теряется в градиенте. ИМХО, градиент тут лишний, либо сделать его менее контрастным.
Цифры в списке возможностей... Может, "пульки"?
Неравномерное (несимметричное) скругление контура нижней зоны (там, где светодиоды, энкодер и клеммы).
Вышеуказанное - мое мнение. Возможно, где-то ошибочное.

Можно исходник? Вечером покумекал бы... (желательно не выше CDR X3, либо SVG).

--
С Днем радио!

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Очень большое спасибо Aquinas за замечания. Для меня корел просто увлечение, сделано методом "тыка", изучать глубоко нет времени, вернее жалко. Попробую подогнать по Вашим замечаниям. Исходник у меня в Х7. Попробую преобразовать в Х3 .
https://www.dropbox.com/s/4u4i8se6szvn21a/%D0%9A%D0%BE%D1%80%D1%80%D0%B5%D0%BA%D1%82%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0..cdr?dl=0

У меня - часть работы: компоновка, черчение (если можно не придерживаться ГОСТов), иногда графика для сайта и дизайн+печать этикеток. Ну, и сам немного рисую.

"Файл -> Сохранить как..." - в диалоге сохранения можно выбрать версию. X3 = 13. Или же "Файл -> Экспорт..." - из списка формат "SVG масштабируемая векторная графика". Просто у меня на работе установлен X3, а дома - элементарно не помню. Вроде бы X6...

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Выложил в прошлом сообщении.

Delta7777, спасибо. Подобрал и немного поковырял.

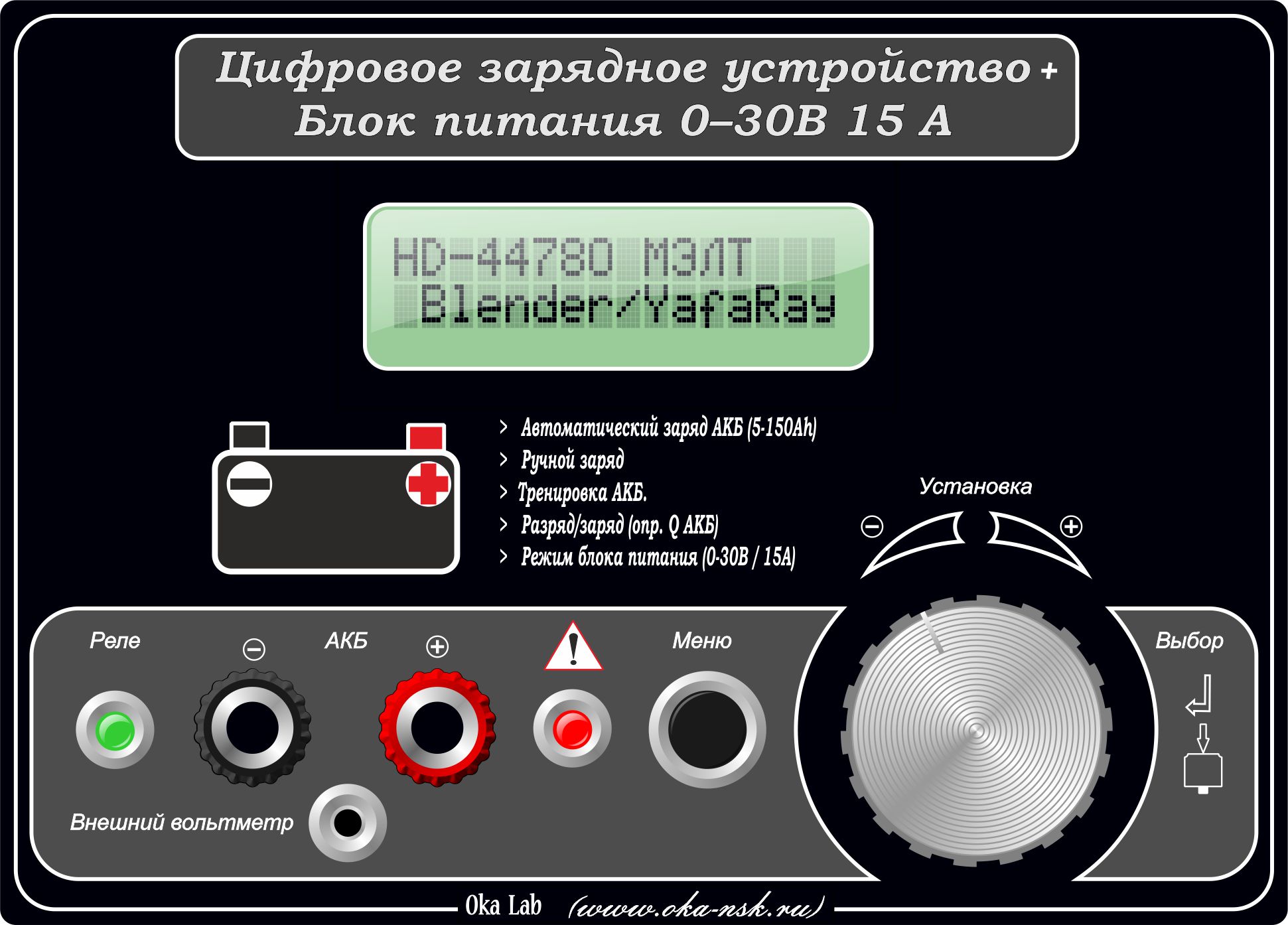

Перерисовал с соблюдением размеров (светодиоды и индикатор точно, а клеммы и кнопки немного "с потолка", по памяти) - как-то непропорционально стало смотреться. ИМХО.

Исходник трогать не стал, создал в файле еще одну страницу. Основные элементы сгруппированы, их можно перемещать, не боясь "развалить" все остальное. Показ направляющих и "прилипание" объектов можно отключить, если будет мешать (меню "Вид", пункты "Направляющие" и "Привязать к"). Формат - X6. https://yadi.sk/d/xh_9Ek_SgVYi8

PS. Жаль, пластина-основа уже просверлена: еще бы подвигать элементы БП, но тогда они перестанут попадать в отверстия пластины.

PPS. Прошу прощения за ерунду на индикаторе, он был отрисован для иной задачи, а менять текст было немного лениво

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Aquinas Все по высшему разряду
Я даже и не думал что так классно можно переделать. Мне так не научиться буду просить дочку, она у меня в этом побольше.
За основу полностью, с Вашего позволения, возьму Ваш рисунок. Теперь и у меня будет несколько реальных заготовочек для моих поделок а то я так не нарисую, спасибо!!!.
Соберу до кучи все устройство на 100% покажу всем. А непропорционально потому что индикатор у меня такой как я нарисовал 110*30(поле 98*24).
Немного пришлось посидеть дома - отпуск , с понедельника в командировку нужно торопиться.
Еще раз спасибо. , Будут вопросы буду задавать если позволите.

Тогда все сходится. У меня видимая зона поменьше: 19х62 рамка индикатора и 12х57 символы (близко к OLED-оригиналу).


Без проблем, рад помочь

--
Upd. Поправил видимую зону индикатора (по символам) до 98х24, уменьшил "держатели" диодов и разъема до 8 мм. И еще немного мелочи (центровка отдельных элементов, размер текста)... Обновленный файл доступен по старой ссылке.

_________________
КамАЗ 11113 для души, Nissan Almera Classic для остального

Ух ты, все красивей панелька становится! Только остаётся один вопрос: почему 0-30 вольт? Минимум 1 вольт, да и то зависит от возможностей конкретного силового БП. Равно как и максимальное напряжение.
То макс. напряжение, что выдается при калибровке таблицы напряжений, тоже нельзя считать максимумом, потому как запаса стабилизировать его уже нет - это абсолютный максимум! Под нагрузкой оно неминуемо просядет. То есть если в той калибровке выдается минимум 0.29В а максимум 29.3, то в режиме БП нижний предел будет ограничен 1В (ниже не сделать), а верхний предел будет 29.3, но TL494 его не сможет стабилизировать ввиду отсутствия запаса, и напруга просядет на 1-3 вольта в зависимости от нагрузки.
