Доврого времени суток! подскажите что не так!
1. Калибровку амперметра прошел!
2. При калибровке вольтметра такая проблема! до 67% вольты стабильно регулируются после 68% на силовом блоке сразу становится 31 вольт!(мультиком на клеммах бп) а на экране зарядного показывает 17вольт!
при этом на DAC1 на 8 ножке при 0% 0 вольт при 50% 2.5 вольт при 68% 3,2 вольта при 100% 4,9 вольта! куда копать

Здравствуйте!

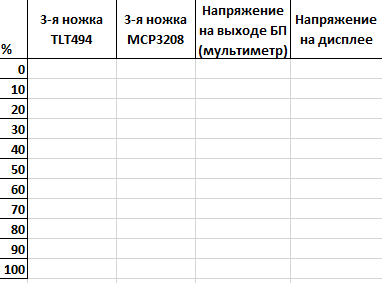

Заполните эту таблицу. Без неё совсем ничего не понятно. Не факт, что будет понятно и после, но хоть что-то.
Файл exel прилагаю.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Всех с новым годом, здоровья иблагополучия!

Доброго времени суток! Сделал замери! при измерении показателей 78%-100% слишен треск в БП.

ЧТО делаю не так?

Здравствуйте! Спасибо за таблицу, но.. Я не могу "дать ей ума". Рост напряжения на 3й ноге МСР3208 и пропорциональность этого роста с напряжением на дисплее прослеживается от начала и до конца таблицы. Ясно видно, что на 78м проценте происходит какой-то скачок, и напряжение на мультиметре резко увеличивается. Такой же скачок должен наблюдаться и на 3й ноге МСР3208 и на дисплее ЗУ, но этого явно нет. Наоборот падает "запрещающее" напряжение на третьей ноге TL494 и последняя газует напряжение в пол (дает сколько сможет). Могу предположить, что начинается какой-то возбуд (возможно, в самом силовом БП, или из-за неправильного подключения "земель"), из-за чего может раздаваться треск в силовом БП, но это предположение. Попытка выстроить хоть какую-то логическую цепь не увенчалась успехом. Потому вам только остается думать, вникать в суть работы схемы, работы операционных усилителей, принцип регулирования тока и напряжения в импульсных блоках питания. В общем, подтягивать знания матчасти, чтобы не тыкаться наугад. Я ни на что не намекаю и ничего не подразумеваю. Это общий совет для всех. Ну а кто это знает, тот обычно таких вопросов не задаёт (а задают более точные и более грамотные вопросы весьма узкой направленности, указывая при этом что конкретно делали, как мыслили, что меняли и что наблюдали)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

здравствуйте как скачать архив?

Выбираете нужный архив, нажимаете "скачать".

_________________
С уважением,Вячеслав.73!

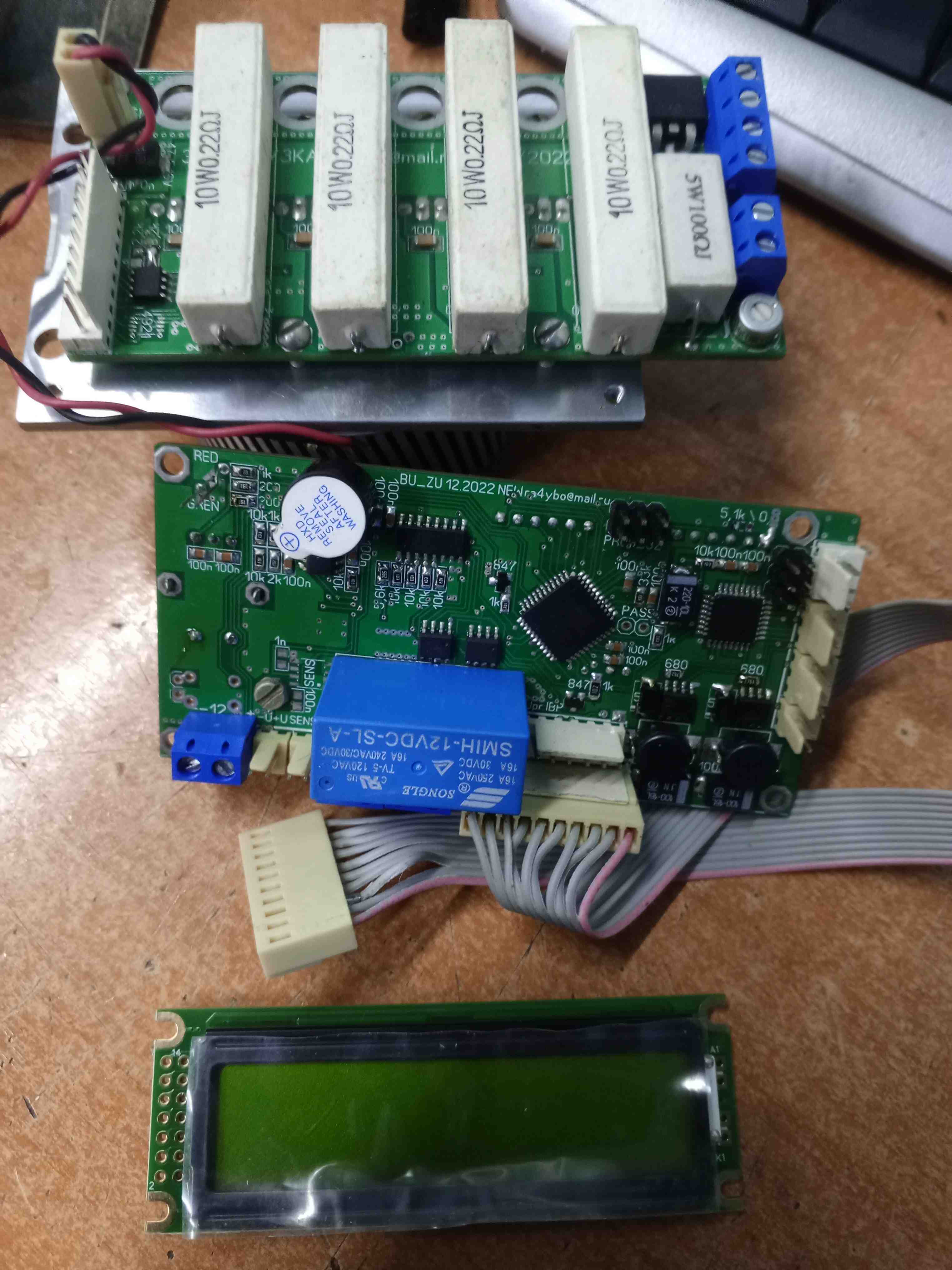

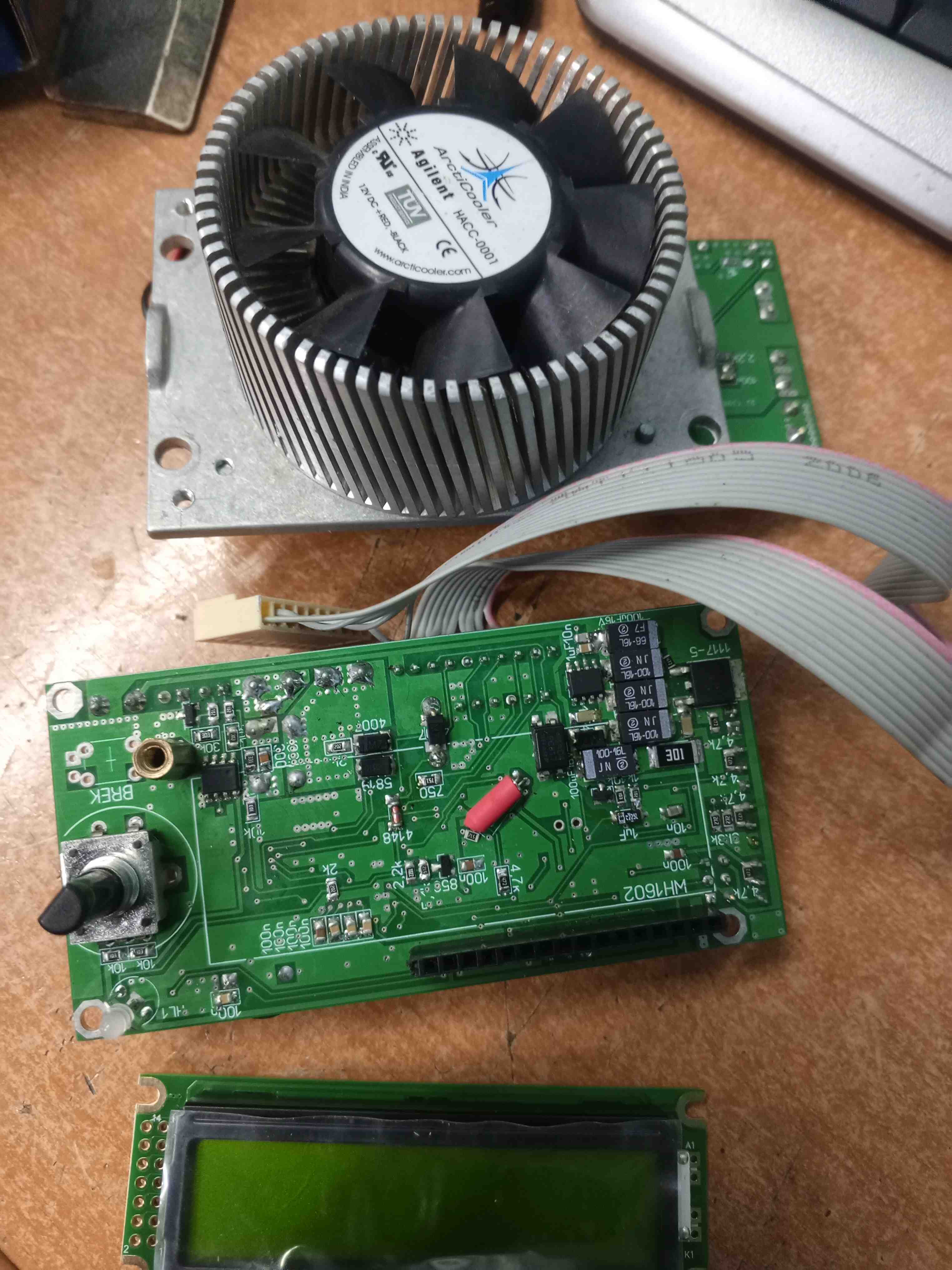

Остались не реализованные собранные блоки : блок управления и блок разрядника.Если кому интересно, пишите в ЛС. Так же есть Менвеловский БП для переделки под ЗУ.
На дисплей не обращайте внимания, он от другой конструкции, в комплект идёт дисплей с горизонтальным расположением выводов.

_________________
С уважением,Вячеслав.73!

Здравствуйте. На первой странице этой ветки под спойлером "Архив с самой актуальной на сегодня информацией об устройстве (схема, прошивка, описание) + файл последних изменений:"

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Здравствуйте, Вячеслав! Разрядник с общим операционным усилителем на все транзисторы? К сожалению, плату не всю видно из-за радиатора.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Привет Алексей!Нет, на каждый транзистор свой ОУ.

_________________
С уважением,Вячеслав.73!

Как интересно!!! А что в качестве изоляции у транзисторов? Слюда? Их же 4 всего? И какой ток удавалось снять? Мечтаю тут собрать стенд для проверки комповых БП, но там мощностя адовые (500-600-850 ватт). Этож сколько транзисторов и радиаторов надо, чтобы это всё рассеять. Ну или какой-то реостат от трамвая прилаживать к транзисторам.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Нет Алексей, без слюды. Корпус радиатора изолирован от корпуса устройства, если он металлический. А в пластиковом корпусе весь блок утоплен в внутрь ЗУ, а охлаждение через отверстия. Для больших мощностей да, проблема! Куда тепло девать!? Разве только применить радиаторы с жидкостным охлаждением!

_________________
С уважением,Вячеслав.73!

Доброго времени суток! Собрал зарядное устройство. Прошёл калибровки напряжений. Не могу пройти калибровку амперметра и ограничителя тока. При токе выше 3х ампер напряжение на клеммах ЗУ резко возрастает до максимума. Нагрузка 3 Ом 10 Вт. резистор в банке с водой (вода закипает). На 3 выводе tl494 появляется 0. Куда копать?

Здравствуйте, Геннадий! А на дисплее ЗУ какую ошибку то конкретно показывает? Затем идем сюда и получаем подробности этой ошибки viewtopic.php?f=21&t=1316&p=27837#p27837 Досконально изучаем принцип регулирования напряжения, пробуем применить полученные знания вживую (с учетом поправки на версию, потому как описание приводится для оригинальной схемы, а у версии NuSen есть свои нюансы) и скорее всего проблема будет устранена. Если же в процессе возникнут вопросы, их можно будет задать здесь.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

здравствуйте! На экране дисплея ни каких сообщений об ошибках не выводится. Остаются показания максимального тока (3 А) до срыва на максимальное напряжение , хотя ток реальный при этом 10 А. Коды ошибок я перечитал - ни одна мне не подходит. Читал форум, никто с подобной проблемой не сталкивался.Что делать уже не знаю. Регулировку напряжения прохожу без проблем.
