Интересно, а где вообще может понадобиться точность в 0,01в? Про зарядку я вообще молчу, но может где то в электронике нужно? Это так, для саморазвития вопрос.)))

Алексей, спасибо за консультацию!!! в моем случае данный девайс будет в основном применяться как ЛБП, в моем хобби, + полезная функция умной зарядки АКБ.

Andi. как-то приходилось отстраивать прошивки AVR микроконтроллера, на пороги срабатывания по напряжению, собирал контролер напряжения... там конечно не 12 бит, но для настройки нужен был хороший ЛБП, которого у меня не было, брал у знакомых. понял что мой БП не такой удобный, как хотелось бы. В общем, такая точность, на перспективу, для удобства.

Добрый день. Подскажите пожалуйста есть ли у кого платы силового блока?

Одна осталось. Украина.

Здравствуйте, вопрос к oka275, и NuSen, прошивка обновленная для кнопки "Вкл/Выкл" в версии NuSen 2.0 не планируется? Я так понимаю это кнопка для включения/выключения выхода БП?

Здравствуйте!
Планируется. Только кто бы взял и сделал.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Ну я в программировании ни бум-бум . Могу только протестировать её, и дать пару своих замечаний к прошивке...

Всем привет. Алексей, по прошивке для платы NuSen V2 я давно все сделал по "хотелкам" автора платы. Все остановилось на пункте, как я его назвал " 50mV" из за катастрофической нехватки свободного времени. При введении смещения 50 mV в схему усилителя вольтметра еще нужно править алгоритм калибровки вольтметра. Ничего пока необещаю, но очень постараюсь в ближайшее время доделать.

[quote="oka275"]

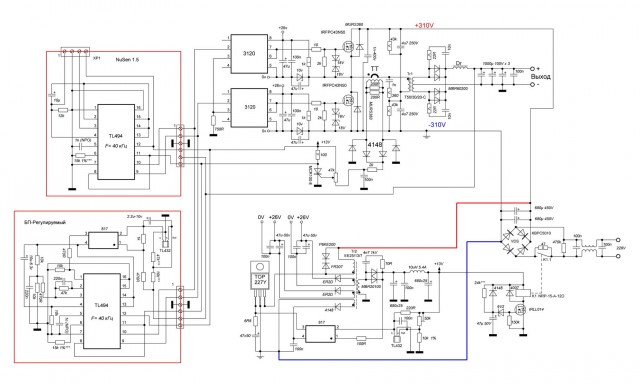

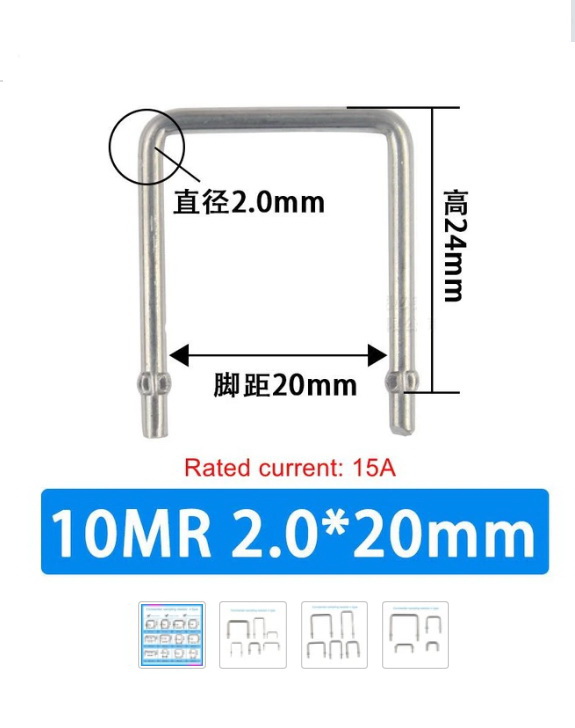

Приветствую Алексей! Собрал очередной ЗУ. Вхожу в калибровку амперметра. Датчик видит, накручиваю ток, до 6-го щелчка энкодера - показывает 0, на шестом щелчке энкодера сразу устанавливается 10А. И дальше не изменяется. Калибровка вольтметров - без проблем! Блок питания S-120-12, точно такая же схема как и самый первый БП. Только теперь плата управления без ACS712, шунт в минусе. Шунт купил на Али. Заменил все микросхемы, кроме МК. Результат тот же. Не знаю куда "копать".

Доброй ночи, Виктор!
Не так давно была подобная проблема. Убедитесь в том, что шунт действительно правильно подключен к его усилителю. А при увеличении тока через него, напряжение на выходе усилителя растёт (или падает, если ток через шунт идет инверсный). Судя по всему усилитель шунта в упор не видит сам шунт. А то, что датчик находится, так это может говорить о наличии средней точки примерно 2.5 вольта на выходе токового усилителя. Но то не шунта заслуга, а части резисторов в его обвязке. Другая часть, если мне не изменяет память, как раз и коммутирует шунт к усилителю, делая так называемую развязку.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Приветствую, Олег! Ну хоть живой, это уже огромная удача (в наше то время).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Приветствую, Алексей. Это шутка юмора такая или ... ?

Олег, я ответил в ЛС..

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А если я перепутал подключение разъёма от от шунта к к LM358? Такое может произойти с показанием тока?

Так я про это вроде и пишу, что усилитель шунта не видит подключенного шунта. При условии, что указанный разъем шунта это и есть шунт, и конкретнай ОУ LM358 является усилителем этого шунта. Ваша сейчас задача встать мультиметром на выход этого усилителя шунта и убедиться в наличии напряжение, примерно соответствующее напряжению средней точки (около 2.5в). Силовую часть ЗУ сейчас запитывать вовсе не обязательно, достаточно только подачи напряжения на питание логики: микросхем, опорное напряжение. Затем, используя другой лабораторный БП, начинаете пропускать ток через шунт. Напряжение на выходе усилителя шунта должно начать пропорционально расти или снижаться, в зависимости от полярности пропускаемого через шунт тока. Если этого не происходит, ищите причину, добивайтесь устранения неисправности. Возможную причину я указал. Как вариант - в кабеле перепутали подключение шунта к усилителю. И вместо сигнала на ОУ приходит "земля".

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Понял. Огромное спасибо! Новосибирску огромный привет!

Он машет рукой в ответ!

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

[quote="oka275"]

Действительно была проблема в разъёме шунта подключенного к плате управления. Разъём заменил. Теперь беда в калибровке таблицы напряжений - напряжение доходит до 10,7В (это среднее значение выставленное при калибровке вольтметров) и останавливается, OCR дальше продолжает увеличиватьсядо значения 3990, появляется "Ошибка 332" и сообщение калибровка не пройдена! Где ж я так сильно нагрешил!

А при калибровке вольтметра, если вращать энкодер и увеличивать напряжение на выходе ЗУ, сколько вольт удается "накрутить"?

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

20 Вольт
