Ока в Новосибирске

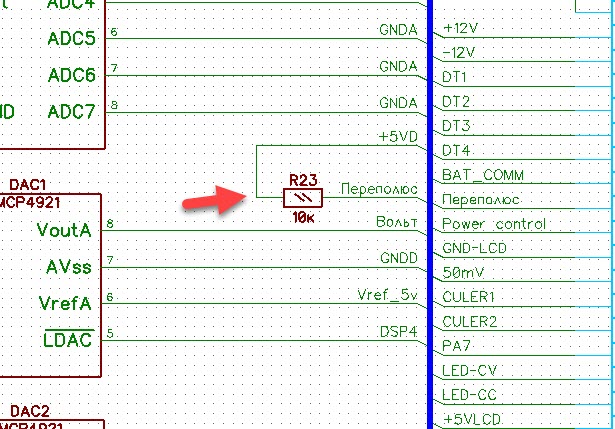

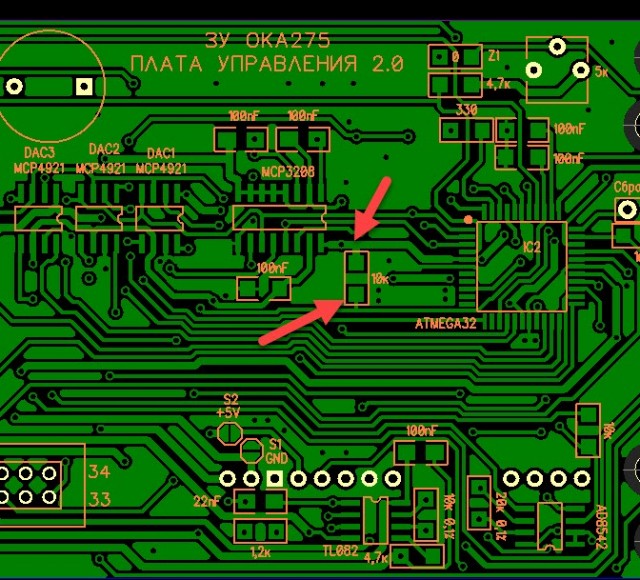

Делаем тоже самое, чтобы появилась переполюсовка, затем ищем на плате управления резистор R23 и замеряем на нем напряжение относительно земли с обоих сторон резистора.

Какое напряжение на резисторе R23 в тот момент, когда на экране переполюсовка?

А в этот момент, силовая плата подключена к 220 в или плата управления просто подключена к силовой плате и линейный трансформатор не запитан?

При запитывании подключенной к силовому блоку платы управления срабатывает предупреждение о переполюсовке, и напряжение на резисторе 4.85в/0.0037в, при этом плата управления просто подключена к силовой плате и линейный трансформатор не запитан. Если подать в этот момент 220в на силовую часть, экран гаснет и переполюсовка пищать прекращает.
При питании платы управления от программатора (когда экран работает), напряжение на резисторе 4.95в/4.75в.

Понятно.

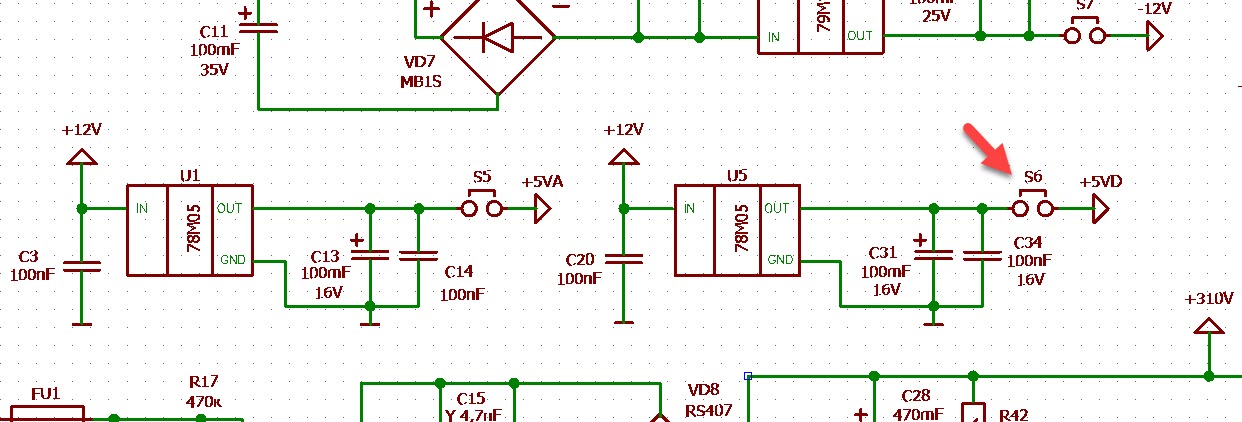

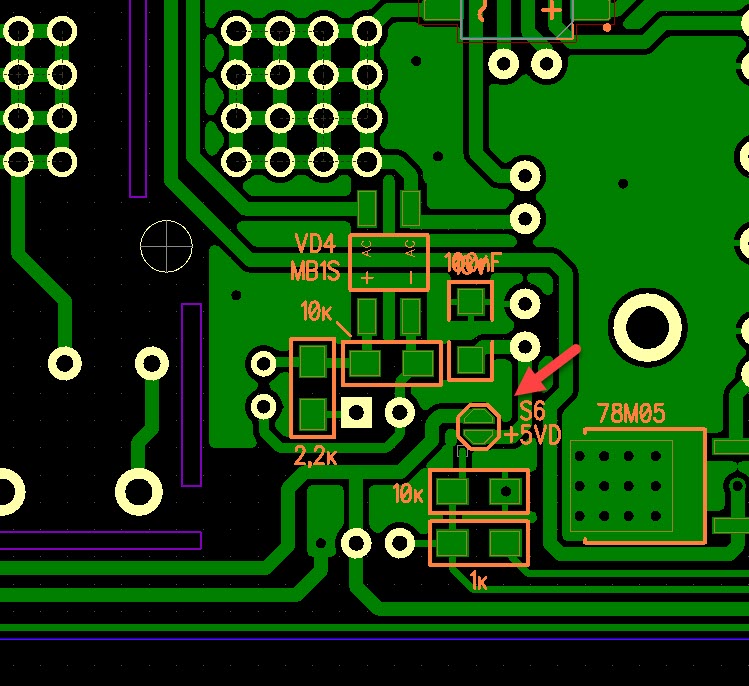

Проверь какое напряжение на перемычке S6, линейный трансформатор должен быть включен. Также, плата управления должна быть подключена к силовой части и нужно замерить напряжение на 1 и 2 ноге дисплея при включенном линейном трансформаторе.

Тут вот еще. Зажми кнопку энкодера, включи питание, произойдет сброс и стирание EEPROM. Затем как включится, нужно выбрать дисплей WinStar. Может в этом проблема, не выбран олед дисплей?
Делай от программатора.

Нет, всё так-же.
При питании от силового блока, когда выключаешь из розетки на секунду загорается экран с кракозябрами.
https://www.youtube.com/watch?v=kxGW4_qZIFw

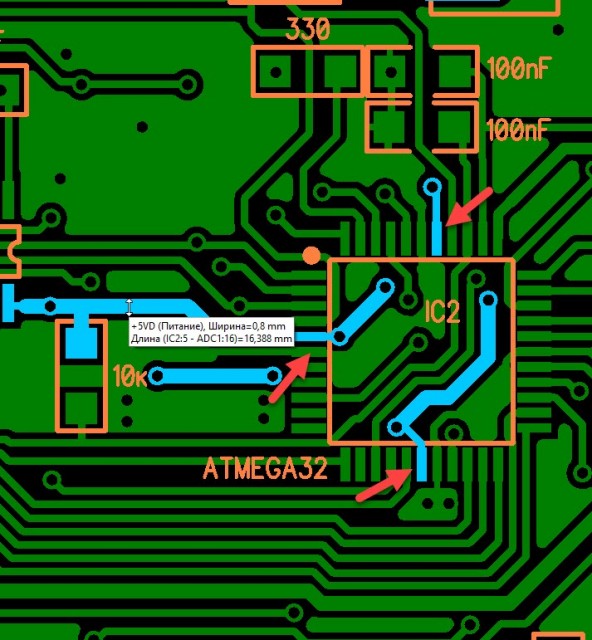

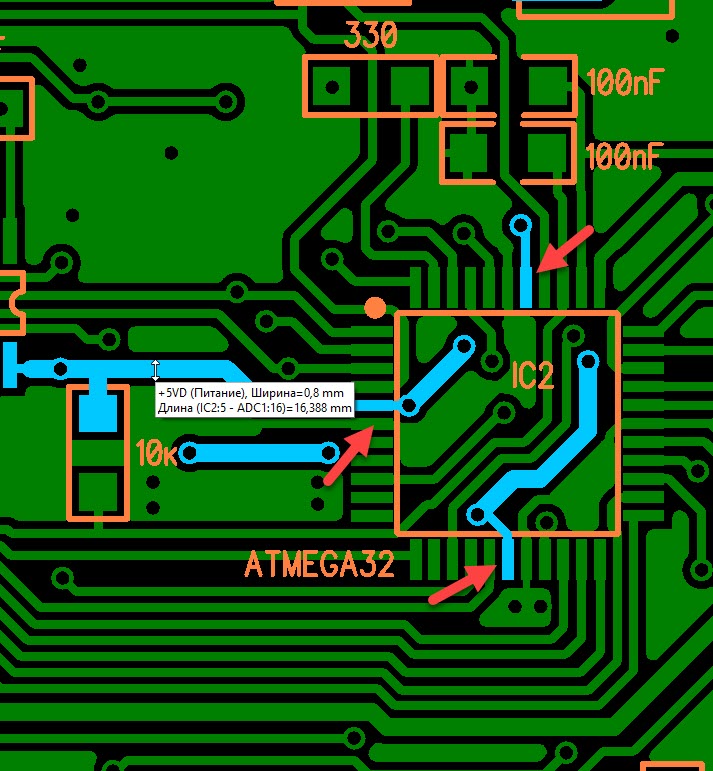

А на 5, 17, 38 ноге атмега32 есть +5 вольт при подключенной силовой плате и подключенной к 220 вольт?

Тут ведь работало, правда с кракозябрами https://www.youtube.com/watch?v=XHjycY6lLlM
Что было изменено и перестало работать?

От программатора 4,85 вольт, а от линейника 5,085 вольт, может в этом причина? То есть когда выключаем, напряжение падает и в этот момент дисплей загорается.

Попробуй убери перемычку Z1, не поможет, тогда 3 вывод дисплея на массу попробуй.

Кстати, замерь на 3 выводе напряжение, когда дисплей горит и когда не горит (подключен к силовой плате).

При убраной перемычке?

Не, с перемычкой замерь.

По нулям в обеих вариантах.

Значит это.. Другой причины нет.

Есть регулируемый бп? Проверить версию, начинать с 4 вольт и повышать до 5,1 вольт, выключится? Подключить можно к разъему программатора, силовую в этот момент можно не подключать.

Только аккуратней с напряжением, чтобы не превысило, сгорит.

Что-то придумаю, только уже послезавтра, завтра на сутки на работу.

Вот еще статья, как сделать регулируемую яркость.. https://cxem.net/mc/mc242.php
