Ока в Новосибирске

Обратите внимание на распиновку ПУ и дисплея.

На дисплее без кириллицы стрелки еще (или что там должно быть влево-вправо) выглядят как крякозябры

15 и 16 местами поменяли, изверги

OLEG-82
15,16 и 16,15
И меня нет такого дисплея и делал с картинки с интернета, вот и перепутал похоже.

Исправлю и обновлю архив.Нет, на дисплее все правильно, это я ошибся.

Посмотрел, не ошибся, они бывают и 16,15 и 15,16
https://aliexpress.ru/item/32905365874.html
https://aliexpress.ru/item/32812691060.html

Тут наверно конфигурационные запаиваемые перемычки нужно добавить.

Подскажите пожалуйста почему при скачивании архива 1.5.1 пишет ошибка скачивания! Открыть архив невозможно! Заранее спасибо!

А так?

OLEG-82
Наверно я ничего не буду делать на плате, так как на плате дисплея имеются конфигурационные перемычки.
Достаточно распаять J3, J6 и запаять J5, J4 и анод с катодом (15 и 16 выводы) поменяются местами.

Ты так сделал или плату управления распотрошил?

Естественно я так и сделал.на дисплее.

Добавил в архив эти фотки.

Ну тогда,не иначе, как чудом я это назову)))

Я так понимаю, максимальное напряжение на выходе БП достигается при 5в на делителе 10к+2к, правильно?

Andi

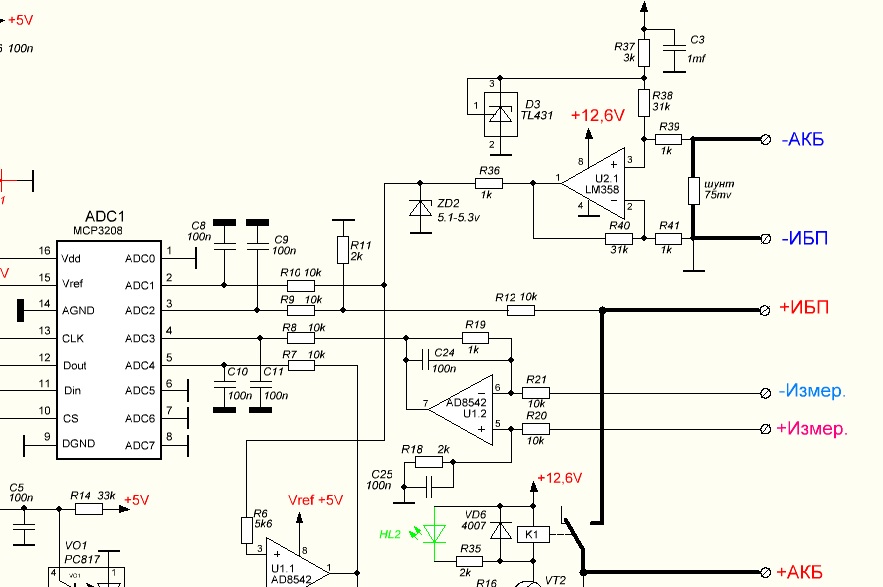

Да, при 5 вольтах на выходе диф усилителя, будет макс напряжение. При резисторах 2/10 это 25 вольт.
А если таблицу напряжений перекалибровать, какое мин, какое макс напряжение покажет эта калибровка?

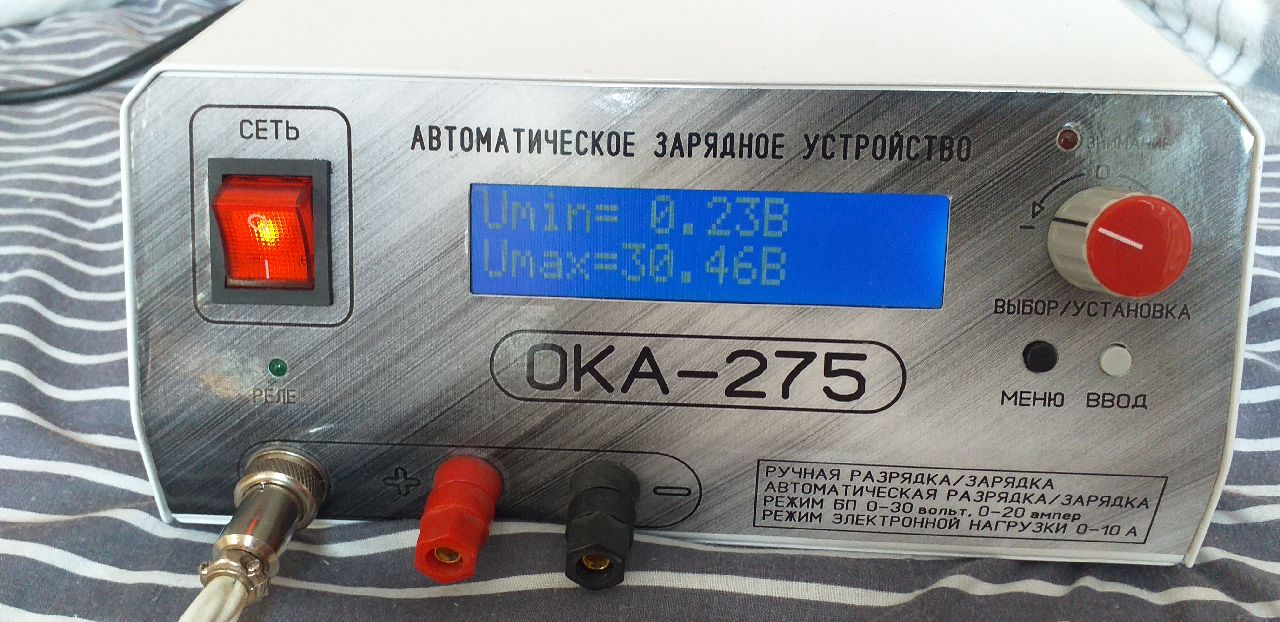

Вот фото. А на вопрос ответте.

Немножко не понял. 10к+2к=12к, значит 2к это шестая часть. Делим 30в на 6, получаем как раз 5в на делителе. Как то так, но не при 25в.

5/25 = 0,2
Один резистор 10 кОм, второй считаем:
10*0,2 = 2 кОм.

Чтобы получилось 30 вольт:
5/30 = 0,166
Если принять первый 10 кОм, то второй будет:
10*0,166 = 1,6 кОм.

Может резисторы не верные стоят?

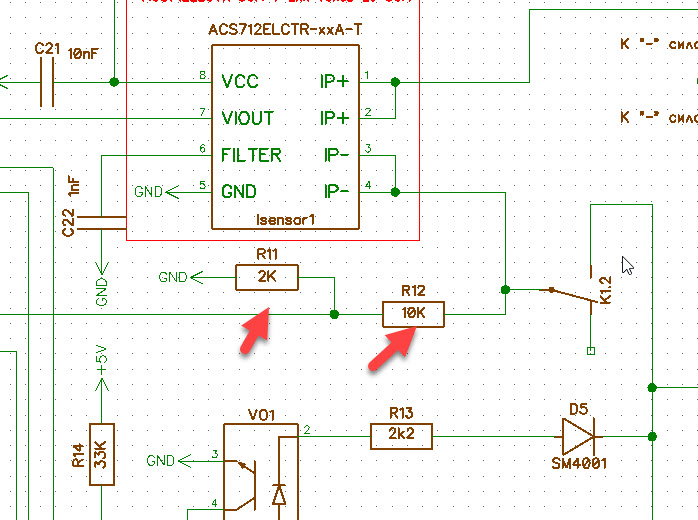

Так у Andi устройство по оригинальной схеме Алексея сделано. А там как раз резисторы R11 и R12 (2к и 10к) задают максимальное напряжение ЗУ. Обычный делитель стоит и поэтому 30В получается.

Речь про этот делитель?
