NuSen
СообщениеДобавлено: 13 фев 2021, 03:29
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Схему можно этого блока? И надо чтобы 100% соответствовала.
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 03:29
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
NuSen писал(а):
lalov писал(а):
Но на выходе имею всего 13В...
С этим тоже надо разобраться. Без подключенной платы управления (3 нога TL494 должна висеть в воздухе и ни к чему не подтянута в печатке донора!!!), должно быть хотя бы минимум 20 вольт. Проверяй.


Пробовал уже. Может такой блок попался хз. 3 нога в воздухе. на выходе 13В, рискнул нагрузил лампочкой выход 3А, блок удержал в автономном режиме, но напряжение просело до 9. Т. Е. нагрузку он держит
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 03:31
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
NuSen писал(а):
Схему можно этого блока? И надо чтобы 100% соответствовала.


Пожалуйста. Схема конткретно от этого блока. Приводил в соответствие с Вашей 1.5. Отличия там сейчас по-моему только в делителях баз транзисторов раскачки ТГР


Вложения:
JJ-250PP_0.pdf [63.29 КБ]
Скачиваний: 138
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 03:33
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
lalov писал(а):
Поигрался я делителем, выставил ровно 2.5
Так (самодеятельность) ни чего не получится, какой еще делитель, зачем?
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 03:38
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
R1,R2,R3,R5. Вернул обратно все уже. Я с ним эксперименты проводил еще когда амперметр не мог нормально откалибровать на старом блоке. Прошло. Сейчас 2.45
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 03:45
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Вот так надо, остальное на плате можно не трогать.


Вложения:
2021-02-13_0-36-28.pdf [834.19 КБ]
Скачиваний: 156


Последний раз редактировалось NuSen 13 фев 2021, 03:50, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 03:45
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
lalov писал(а):
Прошло. Сейчас 2.45
Что прошло то?
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 03:50
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
NuSen писал(а):
lalov писал(а):
Прошло. Сейчас 2.45
Что прошло то?

Игры с резисторами. Вернул все в исходное состояние и на АЦП сейчас 2.45В.
Схема в точном соответствии с тем, что прислали Вы, 3-я и 4-я нога идут на ПУ
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 03:55
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
NuSen писал(а):
Вот так надо, остальное на плате можно не трогать.


Да я чтоб ничего не напутать уже подчитстую все смел, осталось только необходимое.

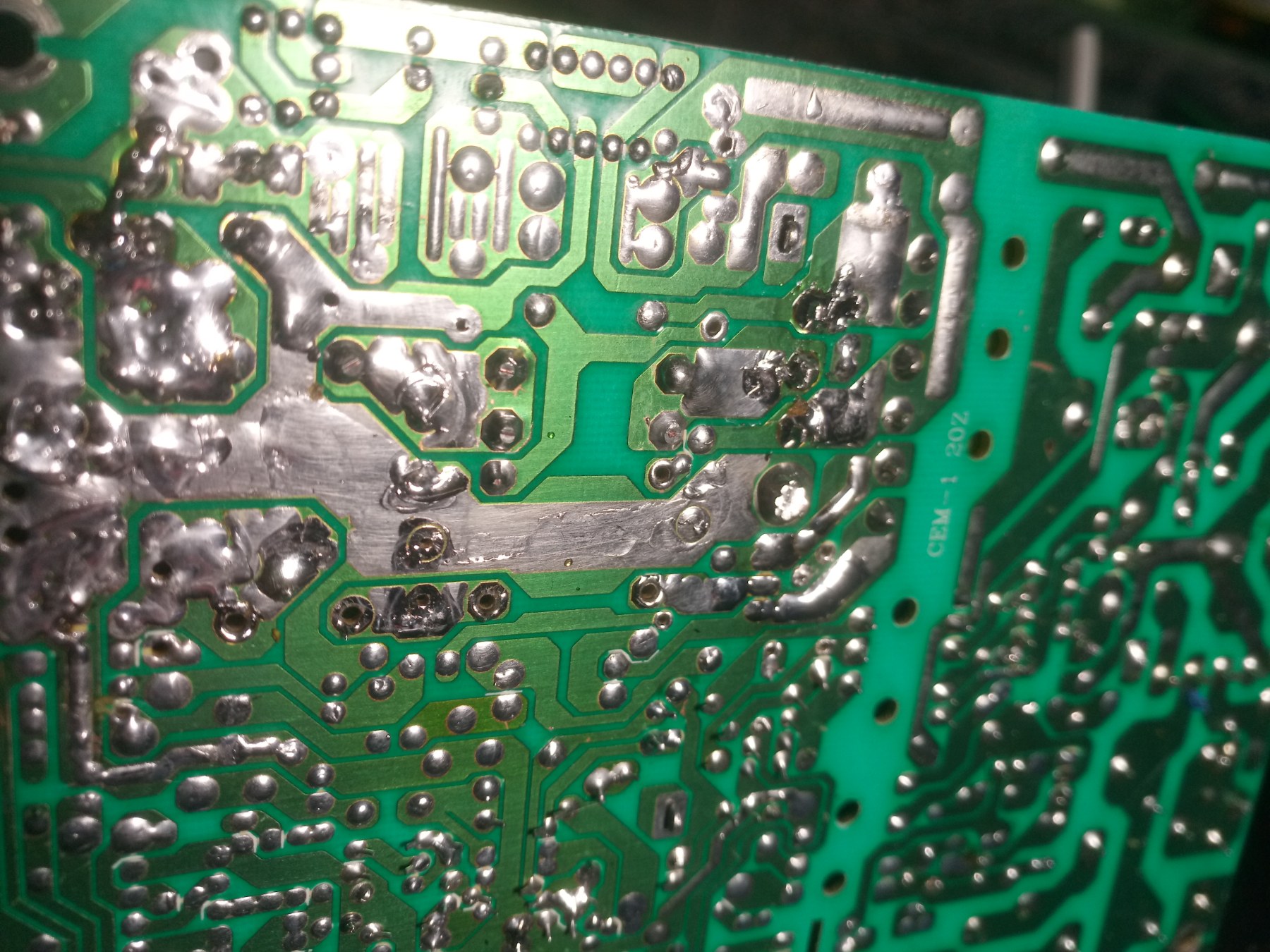

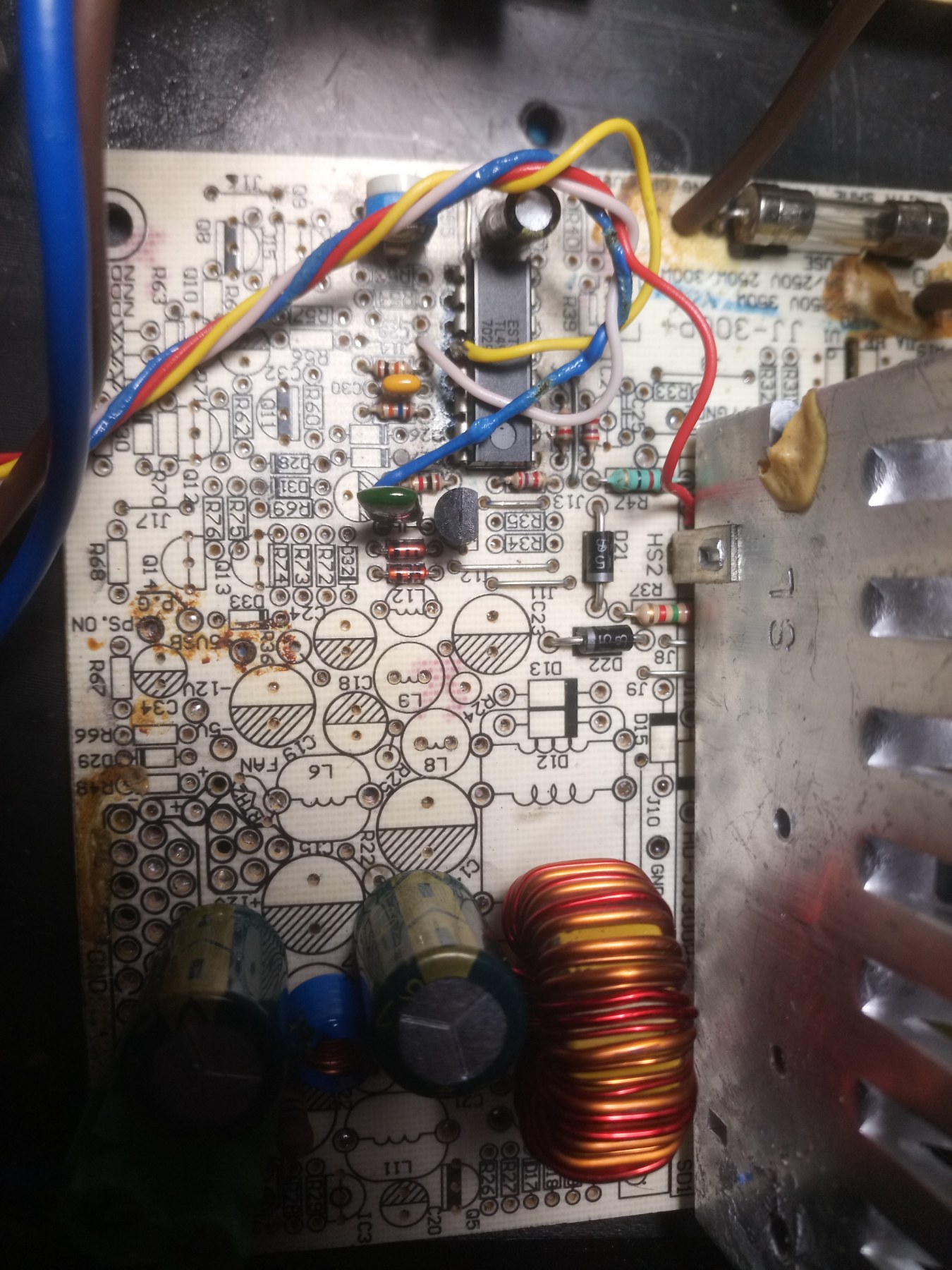

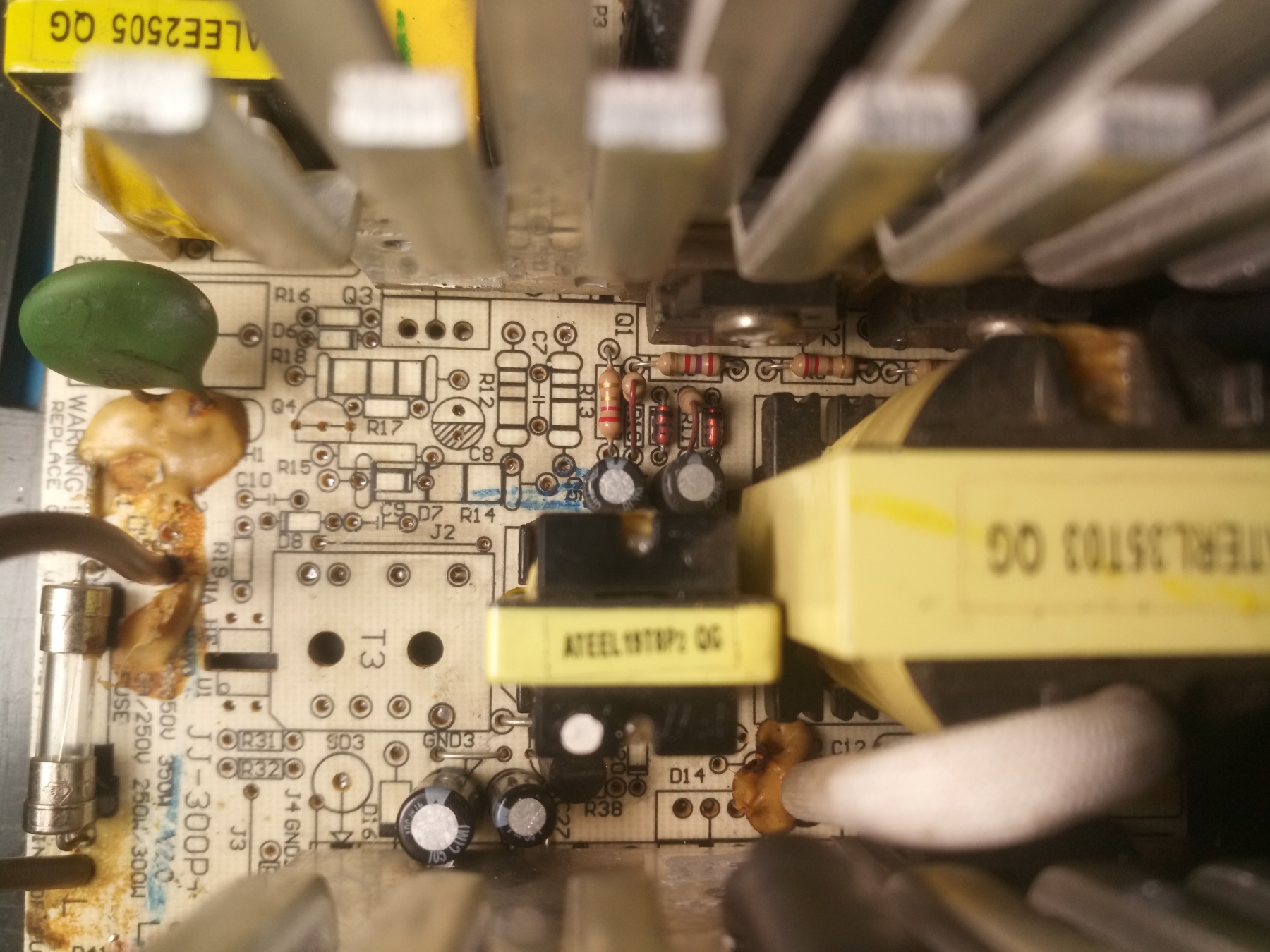

Подстроечник только для красоты оставил, первая нога сейчас на земле. Пробовал и с подстроечником и без - одинаково


Вложения:
изображение_viber_2021-02-12_22-54-33.jpg [ 540.12 КБ | Просмотров: 4053 ]
изображение_viber_2021-02-12_22-52-33.jpg [ 422.17 КБ | Просмотров: 4053 ]
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 04:00
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий

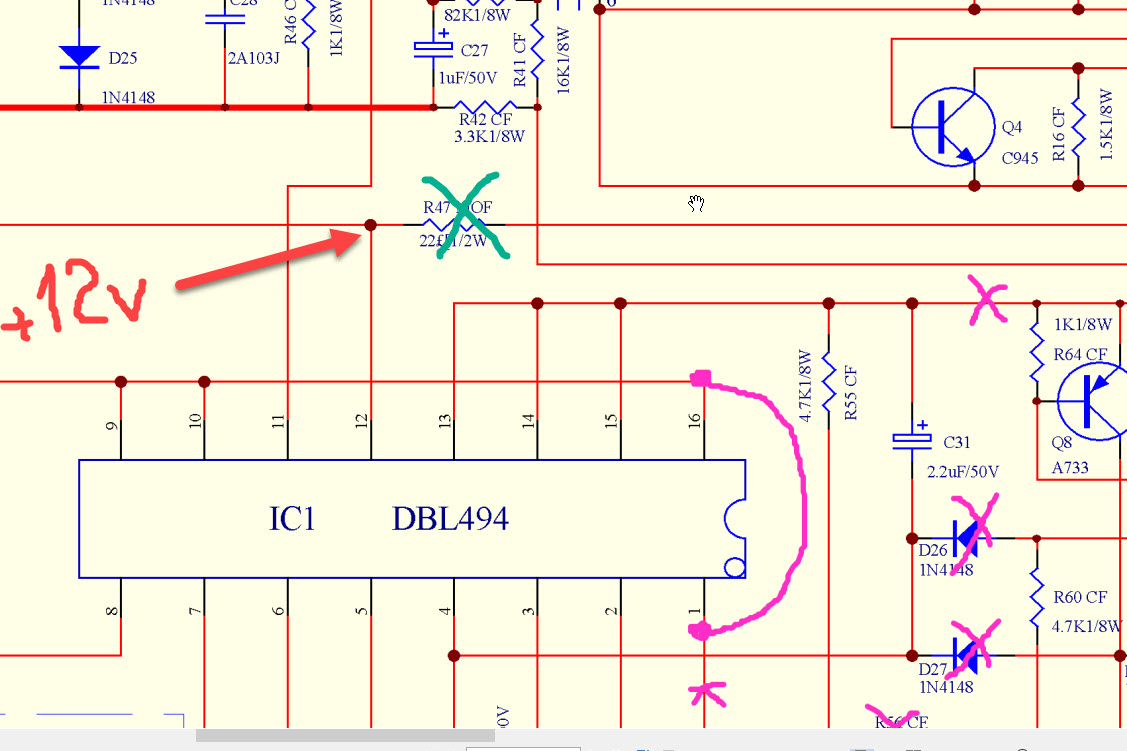

Надо еще R47 убрать и в эту точку подавать +12в от вспомогательно бп.
Текст свернут
Вложение:
2021-02-13_0-58-09.jpg [ 180.69 КБ | Просмотров: 4059 ]


Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:02
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
пробовал, ничего не меняется
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 04:12
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий

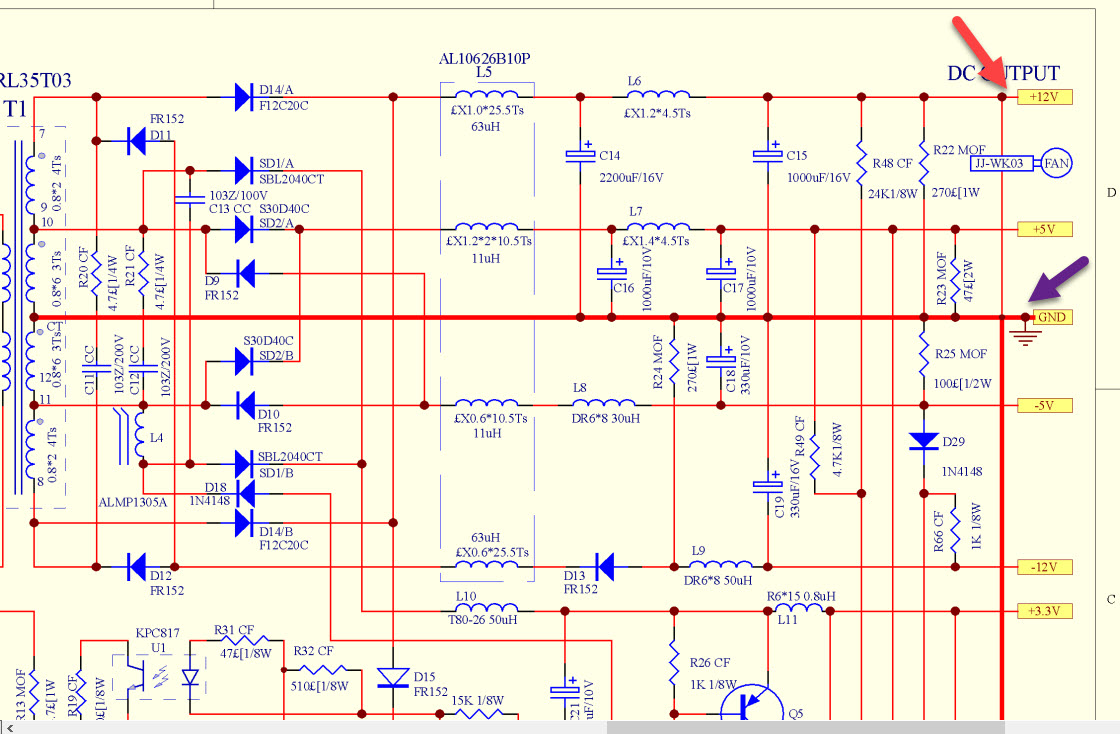

А напряжение мерится в этих точках?
Текст свернут
Вложение:
2021-02-13_1-10-53.jpg [ 253.14 КБ | Просмотров: 4059 ]


Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:16
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
Не буду уточнять, распишу все сам. Если ВЫ имеете в виду выход силового БП то да. В автономном режиме на выходе присутствует напряжение порядка 13.6 вольт, при калибровке напряжения там присутствует регулируемое напряжение, то есть выставленная величина, при калибровке тока происходит попытка запуска БП (ее слышно), напряжение на клеммах подымается до 12В и постепенно падает. При этом ПУ сообщает о том, что БП не отвечает
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 04:18
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
lalov писал(а):
при калибровке напряжения там присутствует регулируемое напряжение, то есть выставленная величина,
Какое максимальное напряжение при калибровке вольтметра, можно установить?
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:25
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима

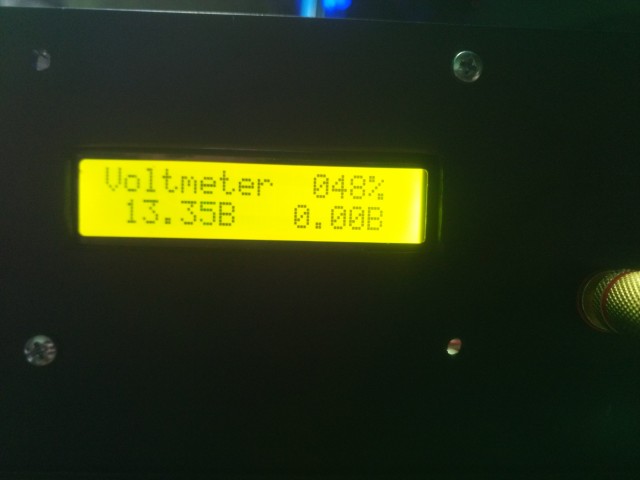

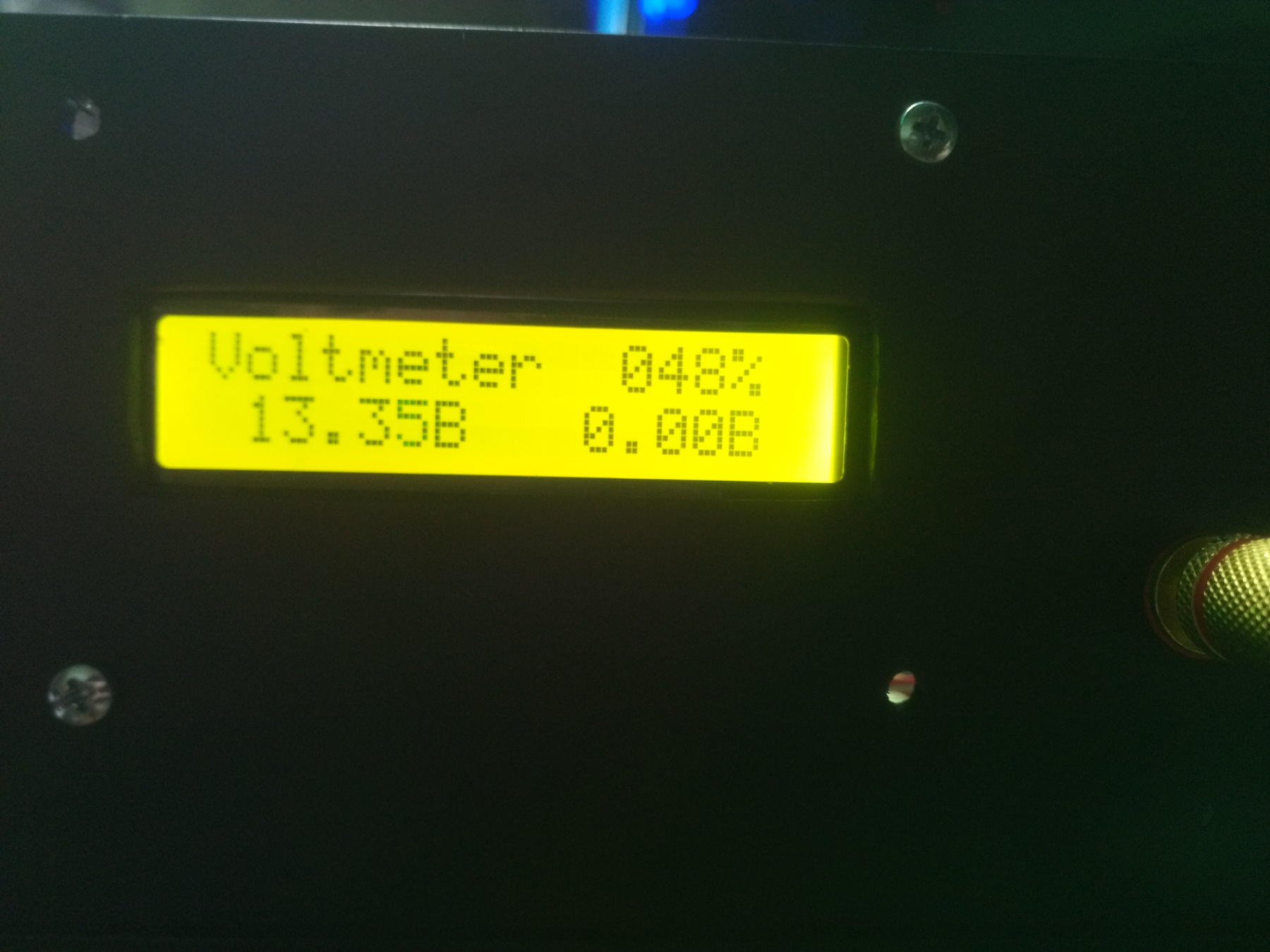

Выше не растем


Вложения:
изображение_viber_2021-02-12_23-23-57.jpg [ 454.99 КБ | Просмотров: 4051 ]
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:29
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
Стоп. У меня же неправильно... епта...


Вложения:
изображение_viber_2021-02-12_23-29-17.jpg [ 464.2 КБ | Просмотров: 4050 ]
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 04:31
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Что не правильно?
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 13 фев 2021, 04:34
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий

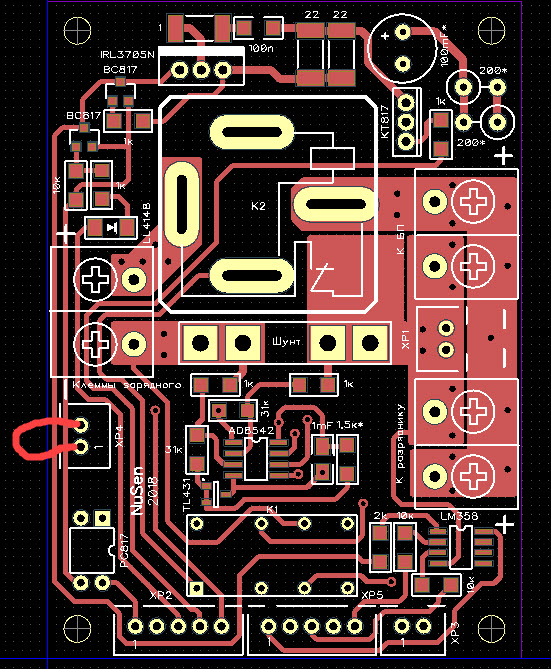

Так, чтобы калибровка амперметра запустилась, нужно подключить крокодилы. Можно не подключать, а замкнуть перемычку измерительного реле (для проверки).
Текст свернут
Вложение:
2021-02-13_1-29-53.jpg [ 232.58 КБ | Просмотров: 4053 ]


И все заработает. :)
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:35
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
ну по разводке посмотрел - я не с той обмотки беру напряжение, это ппц..... просто ..... куча времени коту под хвост. Сейчас переделаю, неизвестно только, увидит ли ПУ ток
Вернуться к началу
 Профиль

lalov
СообщениеДобавлено: 13 фев 2021, 04:35
Не в сети
Уже был(а) и не раз

Зарегистрирован: 09 фев 2021, 01:13
Сообщения: 37
Имя: Дима
NuSen писал(а):
Так, чтобы калибровка амперметра запустилась, нужно подключить крокодилы

И все заработает. :)



Эмммм.... А до этого она как запускалась?
Вернуться к началу
