Актуальная статистика (не забывайте изменять статус!)
Собрал и буду собирать еще (соседу, свату, брату) 23%  23%  [ 54 ]
Собрал одно ЗУ 21%  21%  [ 49 ]
Уже собираю 29%  29%  [ 68 ]
Интересуюсь, размышляю - собирать или нет. Наверное буду. 27%  27%  [ 65 ]
Не буду собирать это устройство. 1%  1%  [ 2 ]
Всего голосов : 238
Автор Сообщение
NuSen
СообщениеДобавлено: 19 мар 2020, 00:32
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Денис84
Это скриншот какого года?
Вернуться к началу
 Профиль

Денис84
СообщениеДобавлено: 19 мар 2020, 01:05
Не в сети
Новичок

Зарегистрирован: 25 янв 2020, 22:21
Сообщения: 9
Имя: Денис
Позовчерашний
Вернуться к началу
 Профиль

Денис84
СообщениеДобавлено: 19 мар 2020, 01:07
Не в сети
Новичок

Зарегистрирован: 25 янв 2020, 22:21
Сообщения: 9
Имя: Денис
Набрать в гугле КУПОНЫ PCBWAY и первая ссылка выдаст результат. Я делал именно так
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 мар 2020, 02:33
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Купоны PCBWAY? На скрине jlcpcb.com *UNKNOWN*
Денис84 писал(а):
Позовчерашний
А сейчас если зайти, есть купон?
Вернуться к началу
 Профиль

Денис84
СообщениеДобавлено: 19 мар 2020, 10:50
Не в сети
Новичок

Зарегистрирован: 25 янв 2020, 22:21
Сообщения: 9
Имя: Денис
NuSen писал(а):
Купоны PCBWAY? На скрине jlcpcb.com *UNKNOWN*
Денис84 писал(а):
Позовчерашний
А сейчас если зайти, есть купон?

Да есть. Вся фишка состоит в том что есть русскоязычный сайт , а есть англ. Я именно заказывал на англоязычном. Цветные платы изготавливают 2 дня.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 мар 2020, 15:54
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Не знаю, там 2 купона 5+5 на доставку и только при заказе от 50$.
Ссылку то можно без гугла?
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 19 мар 2020, 23:47
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег

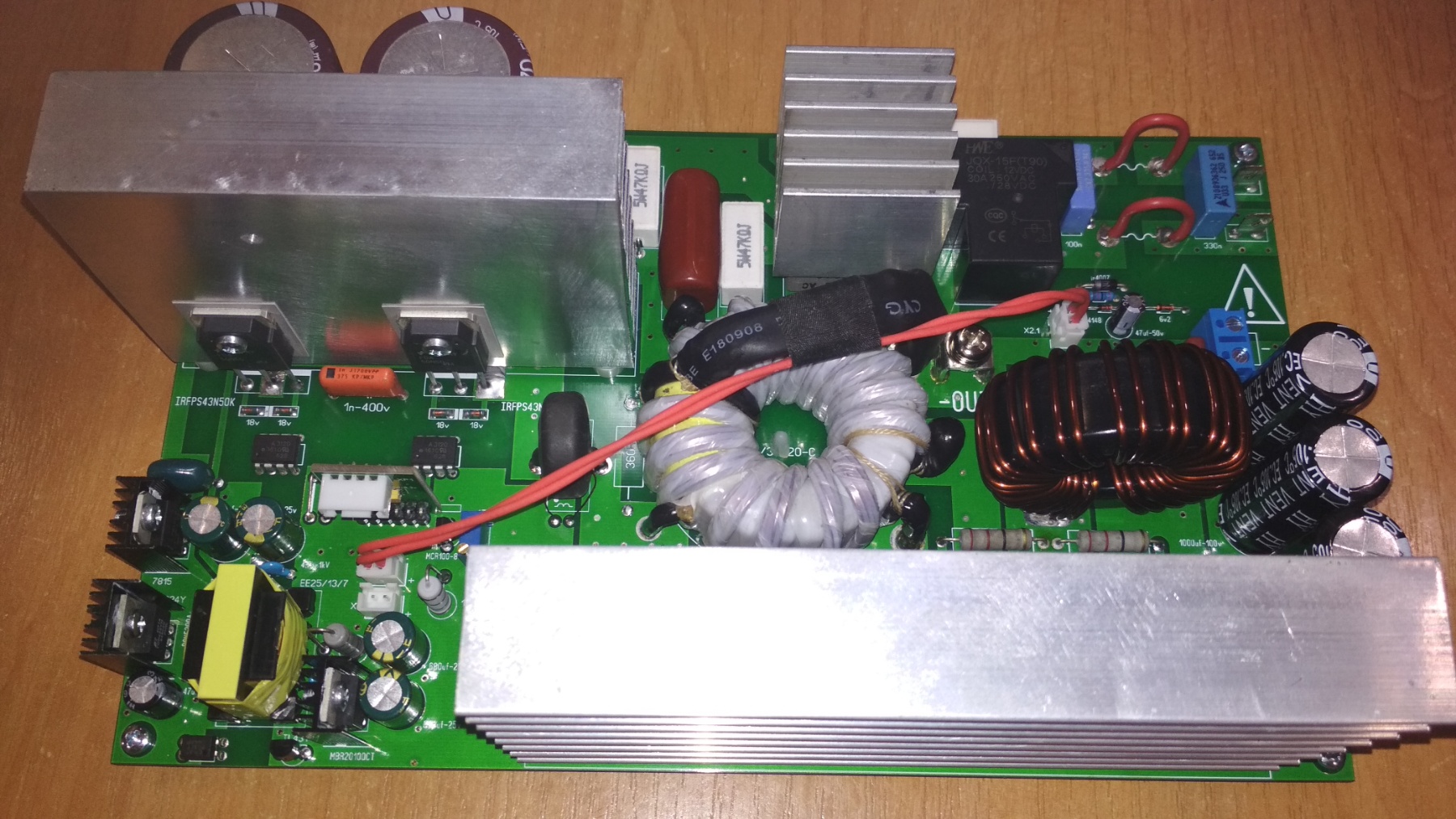

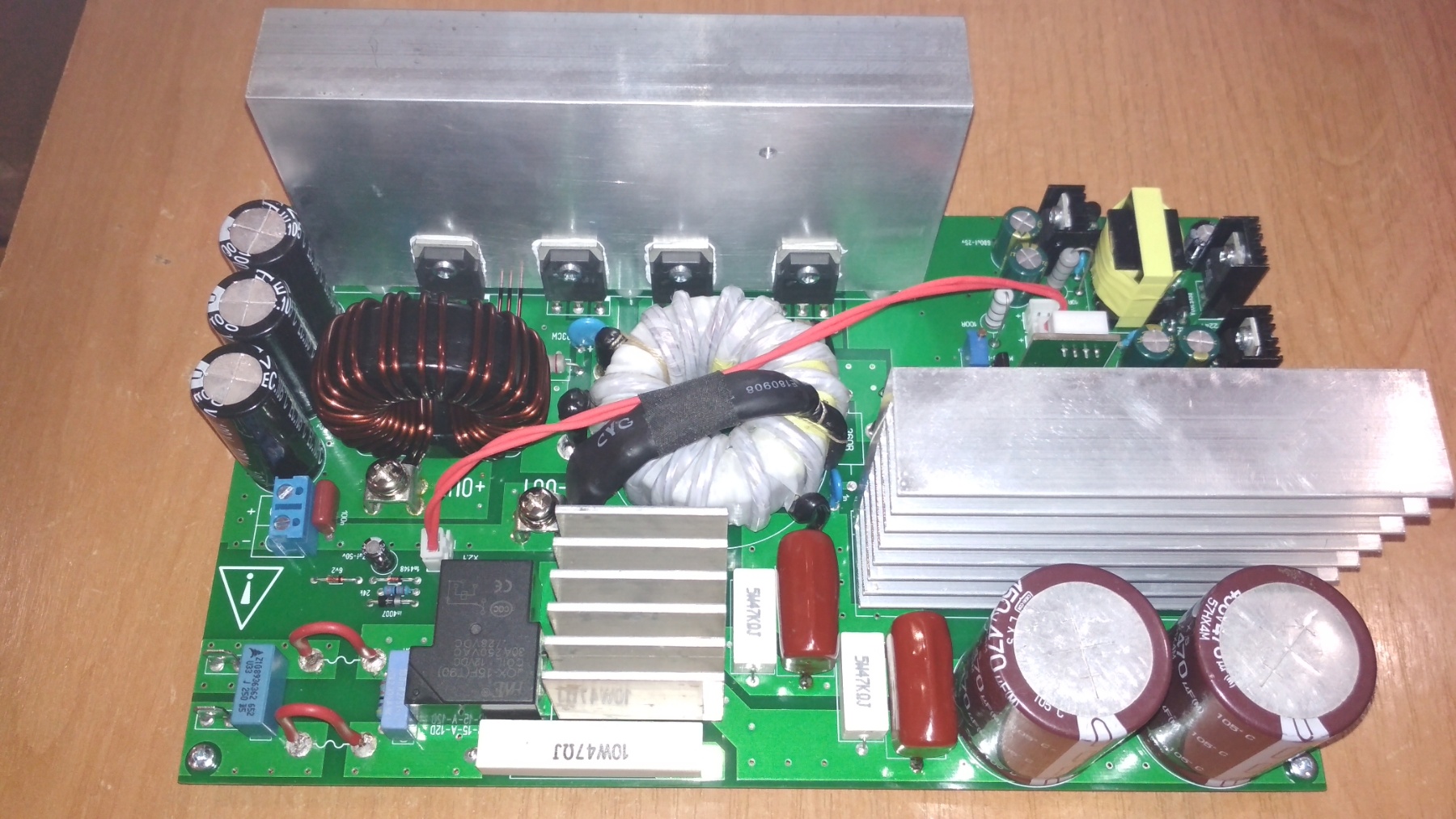

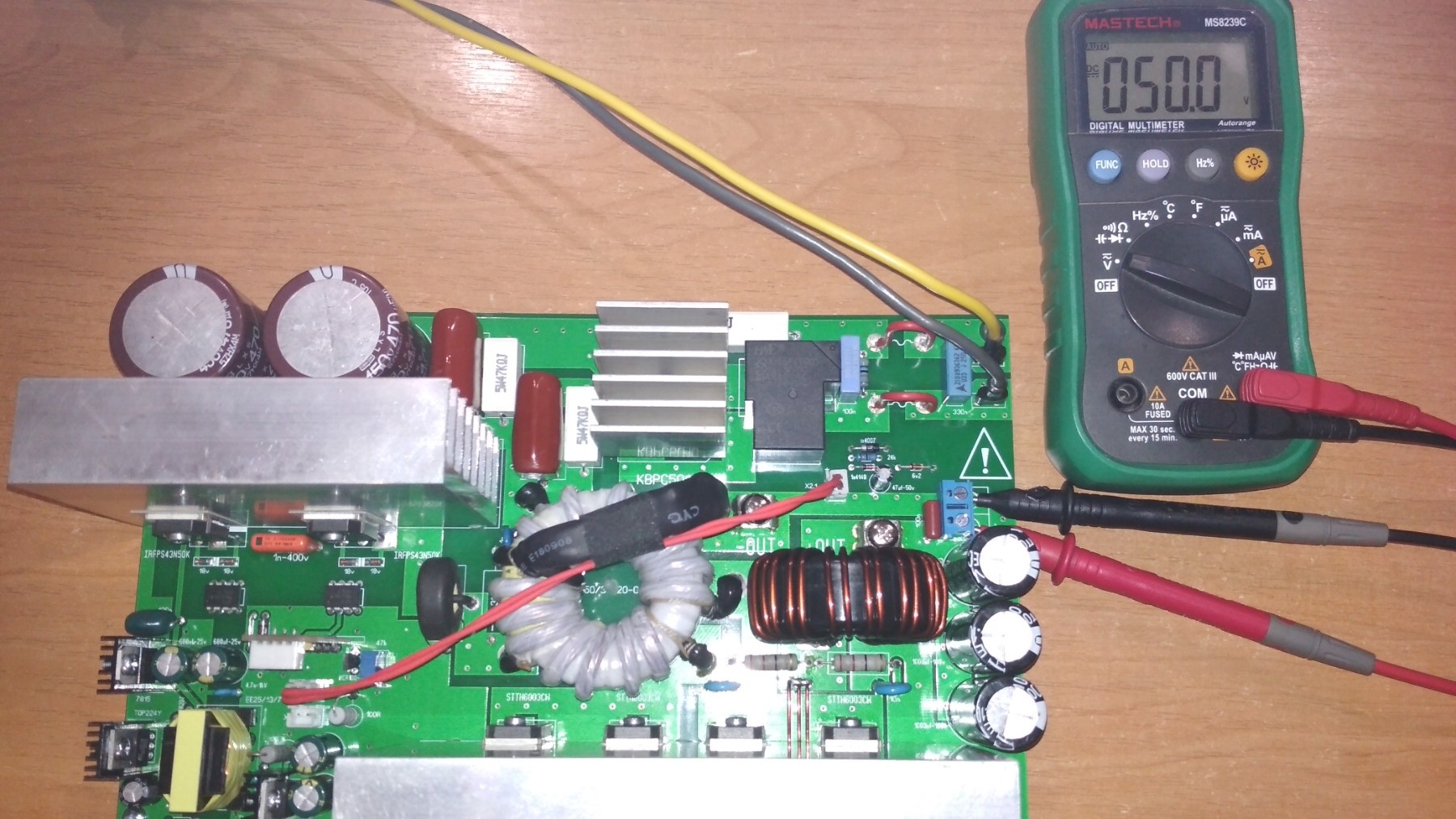

Запустил сегодня силовую плату БП. Всё прошло по плану.


Вложения:
9.jpg [ 551.28 КБ | Просмотров: 9294 ]
8.jpg [ 515.06 КБ | Просмотров: 9294 ]
5.jpg [ 545.18 КБ | Просмотров: 9294 ]
3.jpg [ 385.98 КБ | Просмотров: 9294 ]
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 19 мар 2020, 23:54
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий

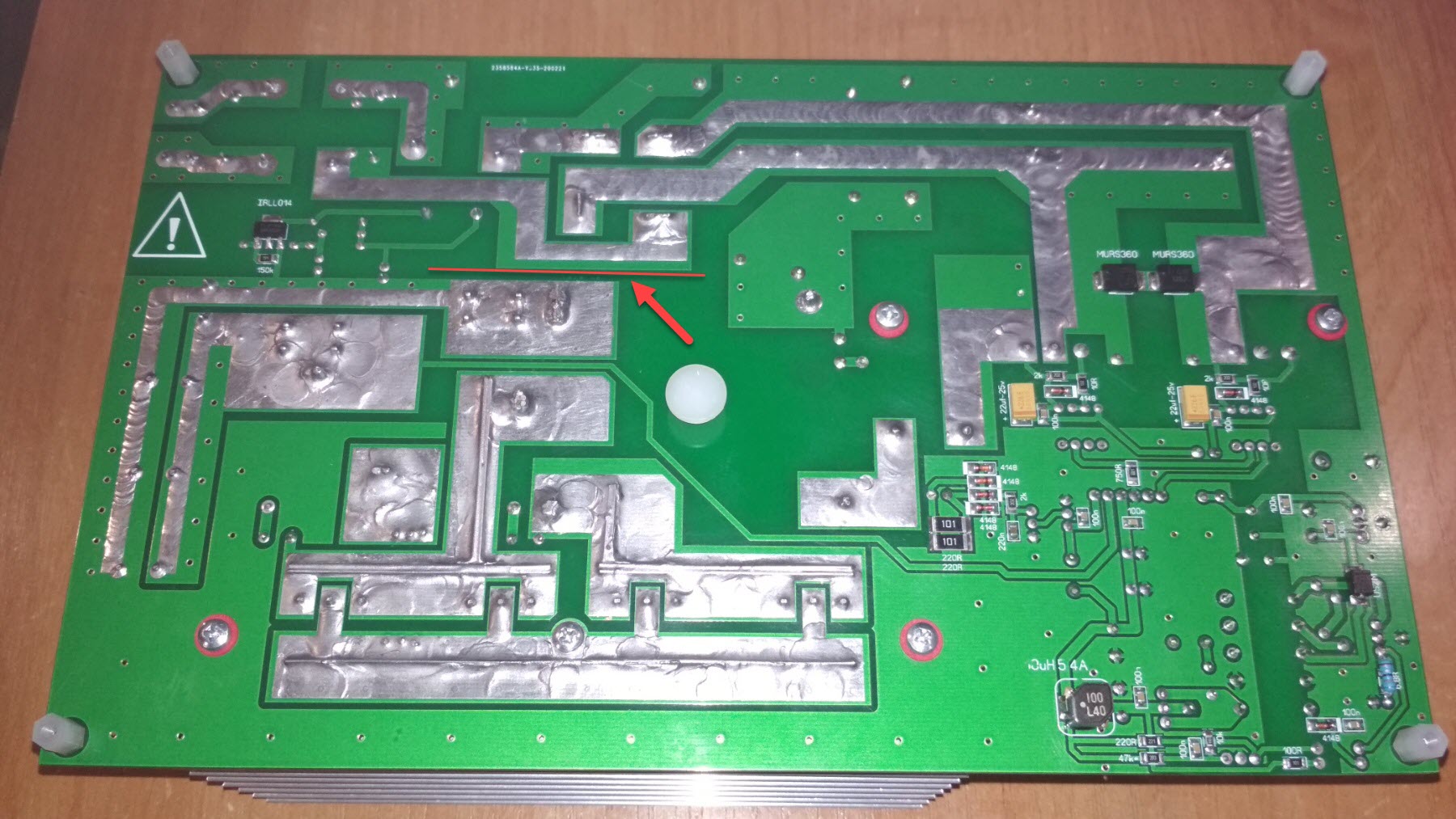

Тут не слишком близко горячая часть?


Вложения:
5.jpg [ 285.71 КБ | Просмотров: 9284 ]
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 19 мар 2020, 23:56
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
3мм думою достаточно
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 мар 2020, 00:02
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
Я бы пропил там сделал, тем более на производстве заказывал. Мало ли, сырость, прошьет.
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 20 мар 2020, 00:08
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
Пропил это хорошо+3$.Нужно было сразу сделать на ЧПУ но уже поздно вскрою лаком.На оставшихся платах сделаю.
Вернуться к началу
 Профиль

NuSen
СообщениеДобавлено: 20 мар 2020, 00:12
Не в сети
Заслуженный участник Клуба ЗУ-ОКА275

Зарегистрирован: 19 июл 2017, 00:16
Сообщения: 1022
Имя: Валерий
По моему что с пропилами, что без, цена у платы одинаковая получается. *UNKNOWN*
Вернуться к началу
 Профиль

plohich
СообщениеДобавлено: 20 мар 2020, 00:40
Не в сети
Уже был(а) и не раз

Зарегистрирован: 04 янв 2015, 01:22
Сообщения: 36
Имя: Виктор
OLEG-82 писал(а):
Запустил сегодня силовую плату БП. Всё прошло по плану.

Доброго вечера,если можно поделитесь схемой на БП и Разрядника,и если можно поделитесь описание изготовления БП и намоточные данные на трансформаторы и дросселя,и где можно купить эти ферриты?
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 20 мар 2020, 01:53
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
plohich писал(а):
OLEG-82 писал(а):
Запустил сегодня силовую плату БП. Всё прошло по плану.

Доброго вечера,если можно поделитесь схемой на БП и Разрядника,и если можно поделитесь описание изготовления БП и намоточные данные на трансформаторы и дросселя,и где можно купить эти ферриты?

Схемы БП нет.Стандартный полу-мост дежурка тоже стандарт на TOP224.На плате все номиналы указаны.Разрядник NuSen1.5.Дроссель Сердечник Iron Powder T46,7/24,1/18 AL=159nH. Я поставил Сердечник T46,7/24,1/18 Sendust (77438-A7) Ui=125 AL=281nH были в наличии.14 витков в два провода 2 мм.


Вложения:

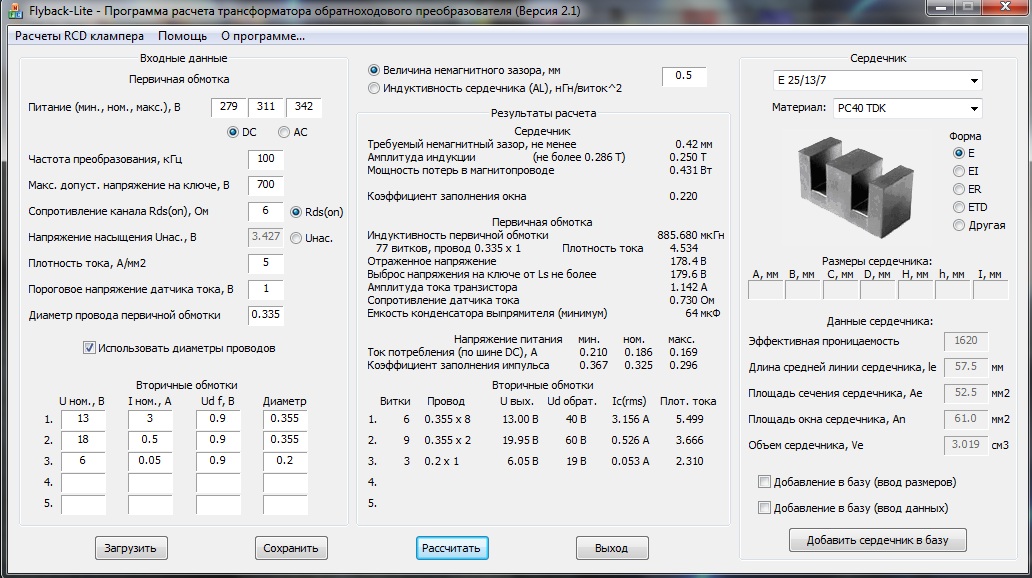

TOP224Y.jpg [ 209.36 КБ | Просмотров: 9271 ]
R50х30х20.jpg [ 276.68 КБ | Просмотров: 9271 ]
Вернуться к началу
 Профиль

plohich
СообщениеДобавлено: 20 мар 2020, 22:49
Не в сети
Уже был(а) и не раз

Зарегистрирован: 04 янв 2015, 01:22
Сообщения: 36
Имя: Виктор
OLEG-82 писал(а):
Запустил сегодня силовую плату БП. Всё прошло по плану.

Добрый вечер,у меня сейчас очень много вопросов возникло по Бп.
1. что вы архив платы выложили,есть не стыковки ,по резисторам, и по транзистору IRFPS43N50KPBF? на Вашей собранной плате стоит другой силовой транзистор и разьем Х2.1?
2.трансформатор тока ,на каком феррите мотать и сколько витков?
3.https://www.chipdip.by/product/b64290-l82-x87 этот кольцо пойдет вместо этого? R50х30х20
4.схему примерно похожую так и не нашел,если можно поделиться хоть Вашими набросками.
5.и если можно скинуть герберы на Вашу собранную плату.
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 21 мар 2020, 00:01
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
1.резистор 5w-43-47к. Транзистор N-CH 500-600-800V 40-50A.
2.20х12х6 М2000НМ 70-100 вит.
3.Подойдёт.Одно и тоже.
4.Схемы общей нету.Брал из множество схем всё необходимое для себя.
5.Архив обновил.
Вернуться к началу
 Профиль

plohich
СообщениеДобавлено: 21 мар 2020, 00:04
Не в сети
Уже был(а) и не раз

Зарегистрирован: 04 янв 2015, 01:22
Сообщения: 36
Имя: Виктор
OLEG-82 писал(а):
1.резистор 5w-43-47к. Транзистор N-CH 500-600-800V 40-50A.
2.20х12х6 М2000НМ 70-100 вит.
3.Подойдёт.Одно и тоже.
4.Схемы общей нету.Брал из множество схем всё необходимое для себя.
5.Архив обновил.

спасибо
а можно марку транзистора что вы поставили?
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 21 мар 2020, 00:23
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
FDA50N50
Вернуться к началу
 Профиль

plohich
СообщениеДобавлено: 21 мар 2020, 00:38
Не в сети
Уже был(а) и не раз

Зарегистрирован: 04 янв 2015, 01:22
Сообщения: 36
Имя: Виктор
спасибо
IRG4PC50UD а эти можно поставить?
Вернуться к началу
 Профиль

OLEG-82
СообщениеДобавлено: 21 мар 2020, 01:16
Не в сети
Уже был(а), и не раз, и не два

Зарегистрирован: 16 фев 2019, 22:15
Сообщения: 112
Откуда: Мариуполь
Авто: kia
Имя: Олег
plohich писал(а):
спасибо
IRG4PC50UD а эти можно поставить?

Это IGBT транзистор.
Вернуться к началу
 Профиль
