Вячеслав-1, уже меняю, заодно дохлый кондер на вых. 7805 поменял, ESR - 12 Ом было. Надеюсь из за этого Мега подвисала, еще не включал.
Тут решил добавить индикацию стабилизации тока и напряжения по этой схеме

Эти рекомендации для схемы Алексея. В версии 1,5 делать ничего не надо, нужно только подключить согласно приведенной схемы.Надо использовать новые детали (особенно конденсаторы), вылезет со временем еще что, как раз тогда, когда срочно нужно будет зарядить.

То есть ничего удалять не нужно ?
Тогда к какому выводу ОУ подключать, если по схеме Алексея 7 вывод это вольтметр, а по Вашей 7 вывод это ток.

sergik5
Я не делал эту индикацию (поэтому на скорую ответил, ошибочно). Сейчас посмотрел, в версии 1.5 на 5 ногу MCP3208 подключены R16 C15. Их нужно удалить и 5 ногу подключить на землю, для этого можно вместо конденсатора C15 установить перемычку.

В версии 1,5 подключать к 7 ноге U1.2, в схеме Алексея к 1 ноге U1.1

Теперь окончательно запутался, в схеме написано наоборот. Может Дмитрий прольет свет,когда прочитает

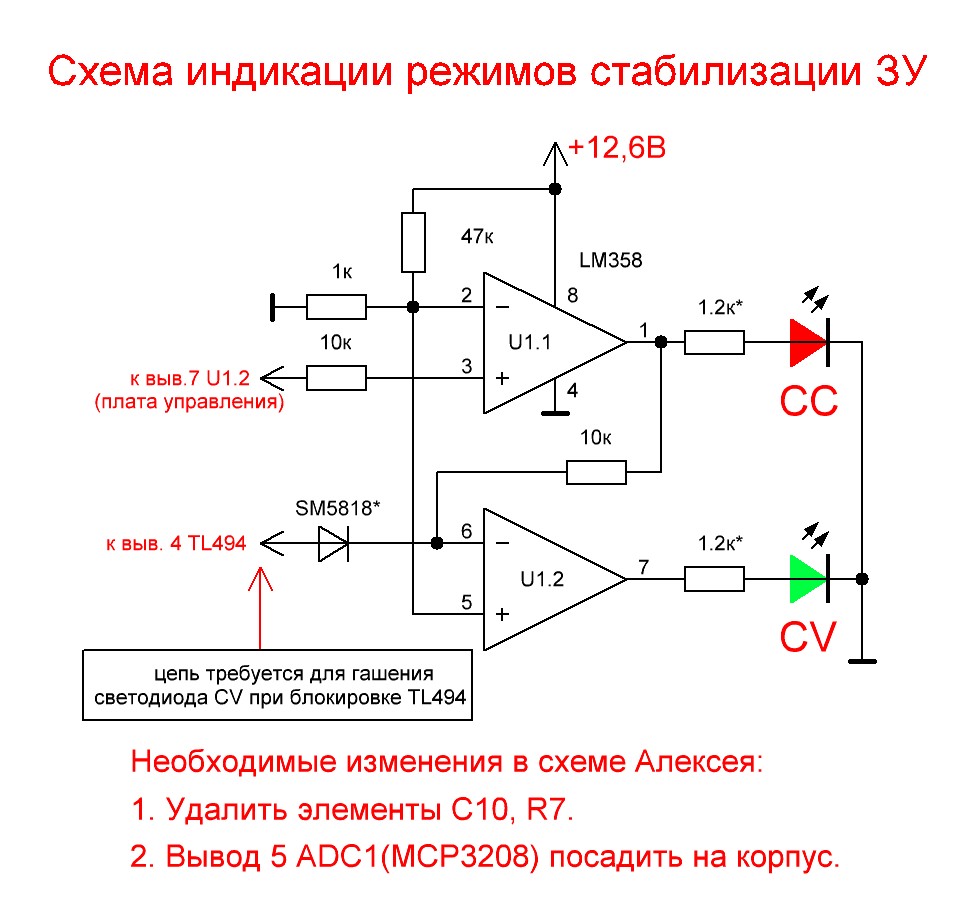

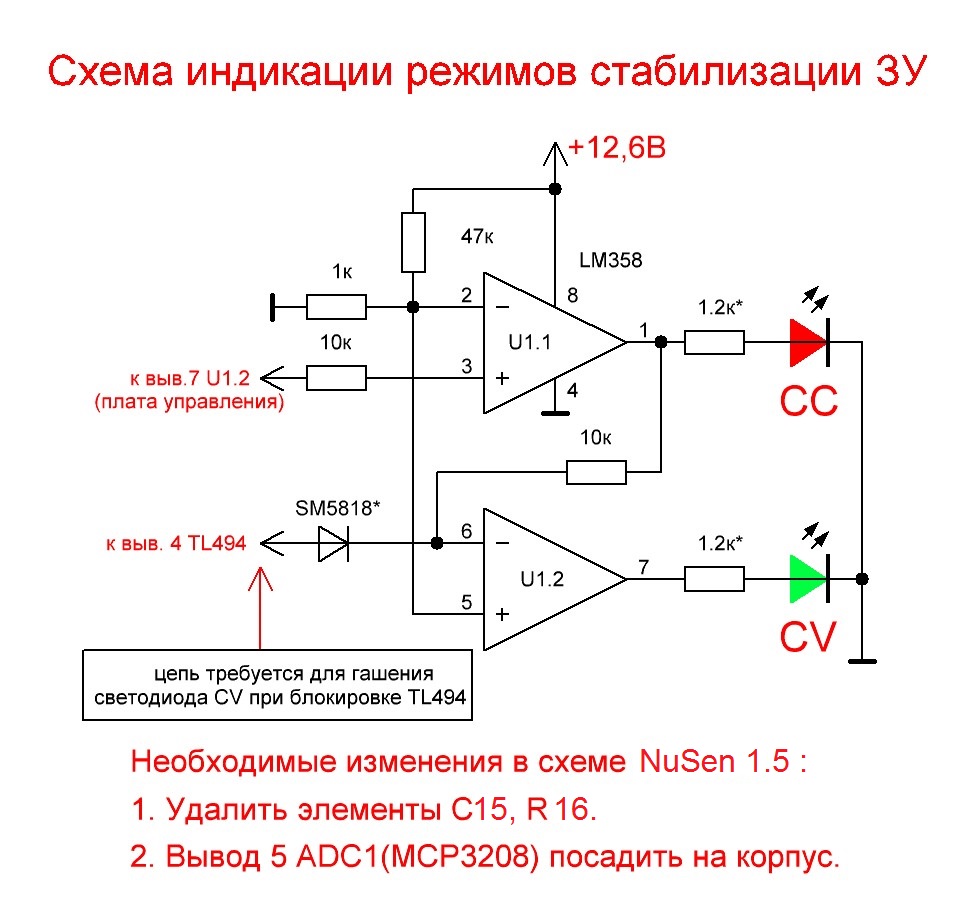

Это версия схемы для 1,5. А вот эта, для схемы Алексея. Их две (схемы).
Я сам сразу не понял. Версии подключения для 1,5 у меня кстати нет на компьютере, только для Алексея.

Немного прояснилось, тогда надо поправить и это

на это

правильно ?


PS/ После смены кондера Мега все равно зависла, нашел новый кварц, хватит этих б/у с материнок, 5-ый по счету, пока работает.

Да.

Алексей, добрый вечер. Читал тут на досуге ТО к зарядке и там есть такое: "Датчик температуры “ST1” предназначен для измерения температуры аккумуляторной батареи и корректировки верхнего значения напряжения зарядки неизменным током в зависимости от температуры". Это реализовано?

Андрей, здравствуйте!
Приведенное Вами ТО взято не с форума, а из ссылки на мой вариант ЗУ Алексея (стр. 309 форума). В нем описан конкретно мой вариант ЗУ,а зеленым цветом выделены мои "хотелки". Там же выложены ТО и РЭ, имеющие прямое отношение к ЗУ Алексея (актуальные на тот момент). Продублирую здесь, хотя корректировки с тех пор не проводил.
Успехов!

ребята, помогите мухомору, поставил новый ОЛЭД вместо омлт, который начал мне показывать абра кадабра, а он при включении моргнет и все. Проверил все контакты , прозвонил, на первой ноге масса на второй 5в, на третьей тоже минус с контроллера через 4,7к.Сижу уже матюгаюсь.

Забыл сказать, резюк на дисплее был похоже припаян на нужном месте, я перепаял так как в рекомендации, теперь включаю даже не моргает

Оказался дохлый, блин, целый день потерял. Проверка произошла заменой на другой, благо два приобрел.

А где покупал?

Группы компаний Промэлектроника

А можно ссылку?


Спасибо!

Попробуйте параллельно кварцу воткнуть резистор около 1 МОм - частенько помогает.

4ELOVEK, спасибо, если повторится повешу SMD-шку на мегаом

Мудрые головы, подскажите, что-нибудь. снимал плату управления с целью поменять дисплей, когда поставил на место, то при подаче питания,срабатывает защита и пикнет сигнал, как будто случилось КЗ, Вынул плату, проверил, прозвонил, продул, промыл , подал напряжение, проверил-наличие питания с лм-ки -5вольт, на вид все ровно, при этом греются меги и 32 и даже 8, дисплей снят, кроме питалова ничего не подключено.
