Ока в Новосибирске

pereborka, oka275. Ребята, у меня есть всё для проверок и тестов. Готов быть подопытным и делать любые опыты/эксперименты до 40в.
Алексей! А можно Вас попросить задействовать на атмеге8 ещё один ШИМ регулятор на пине 15 и привязать его работу к четвёртому датчику температуры? У меня же разъём к этому датчику выведен на лицевую панель, что даёт возможность измерять температуру либо заряжаемого акб, либо участок на тестируемой/ремонтируемой плате, но не очень удобно переключать экран с выводом инфы о температуре и обратно, на табло напряжения. Куда удобнее вывести над разъёмом (лицевая панель) индикацию из 8 мини светодиодов. Либо применить RGB светодиоды, которые будут менять цвет от зелёного до красного, в зависимости от температуры на датчике, опираясь на скважность шима.

Заменил транзисторы в разряднике.Все калибровки прошли без проблем и глюков.Все работает как надо.Прошивка 109beta2_NuSen_ru.

Реле у всех греется? замерил температуру обмотки 70 градусов.

А реле на сколько вольт поставили?

12в

Скорее контакты реле греются под нагрузкой,или в холостую тоже?

Проверьте тестером сколько вольт на реле идёт.

В холостую тоже греется.Напряжение по идее меньше 12в так как через резистор 100ом. Дежурный БП 12в

Вот такие реле сейчас, видимо. Ставьте больше резистор, добивайтесь чтобы и притягивалось хорошо, и удерживалось. У вас же вроде схема NuSen1.5? Там всё это предусмотрено.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

А какой ток потребления обмоткой реле или сопротивление обмотки какое?

Автомобильное реле само то сюда.

15 ампер можно смело снять на 8 транзисторах?

OLEG-82
15А можно снять и с одного транзистора! Тут главное не ток, а мощность. С транзистора в корпусе TO220 можно получить примерно 50Вт, а в корпусе ТО247 около 75Вт (без прокладок). Свой разрядник на 3 транзисторах в корпусах ТО247 (IRFP250) длительно (1ч) нагружал для теста на 200Вт. Прокладки под транзисторы не использую. Чем больше мы используем транзисторов в эл.нагрузке, тем меньше падение напряжения на токоизмерительных резисторах 0,2 Ом. Допустим наш ток разряда максимум 15А / 8 транзисторов = 1,875А х 0,2 Ом = 0,375В (напряжение на каждом резисторе). Это значит, что с ЦАП мы должны подавать на ОУ максимум 0,4В для нашего диапазона в 15А с запасом на калибровку. Далее номиналы входного делителя на резисторах 8,2к и 2,2к (в схеме NuSen 1.5) меняем под максимальное напряжение на входе ОУ 0,4В. Получаем номиналы делителя 22к и 2к (0,42В). И появляется проблема с ещё бОльшим уходом тока разряда при нагреве радиатора. Т.к. эти резисторы обычно с низкой термостабильностью, то их сопротивления уходят вместе с нашим установленным током разряда.

Можно поставить обычные шунты. Они намного термостабильнее, чем китайские керамические резисторы. Первый их смысл был в улучшении распределения нагрузки между транзисторами, ибо управляются они одним напряжением, но открываются по-разному в силу разброса параметров. И потому про их термостабильность, как токоизмерителей, никто не переживал. Также в схему можно попытаться добавить цепь термокоррекции, как это делают в УМЗЧ. Нужно просто знать ЧТО, КУДА и КАК подключить, чтобы получить нужный эффект. Но скорее всего и без этого, в случае замены резисторов на шунты, стабильность разрядного тока приятно удивит.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Кстати!
На днях заметил, что при включении ЗУ неправильно определяется версия прошивки контроллера вентиляции. Вообще какую-то ересь пишет, вроде "Вент. 0.35". Как известно, крайняя версия прошивки у КВ - 1.07, а тут бред какой-то. Уже и ЗУ всё разобрал, мол, может чего отвалилось где? Даже временно до выяснения снял с публикации (из общего архива) крайнюю бета2. Что только не делал, но выяснилось, что у атмеги8 просто слетели фьюзы. Каак? Ладно бы атмега32, а контроллер вентиляции?? Его я вообще не трогал! Статика? Магия? Мистика? Вернул на место фьюзы и всё заработало.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

OLEG-82

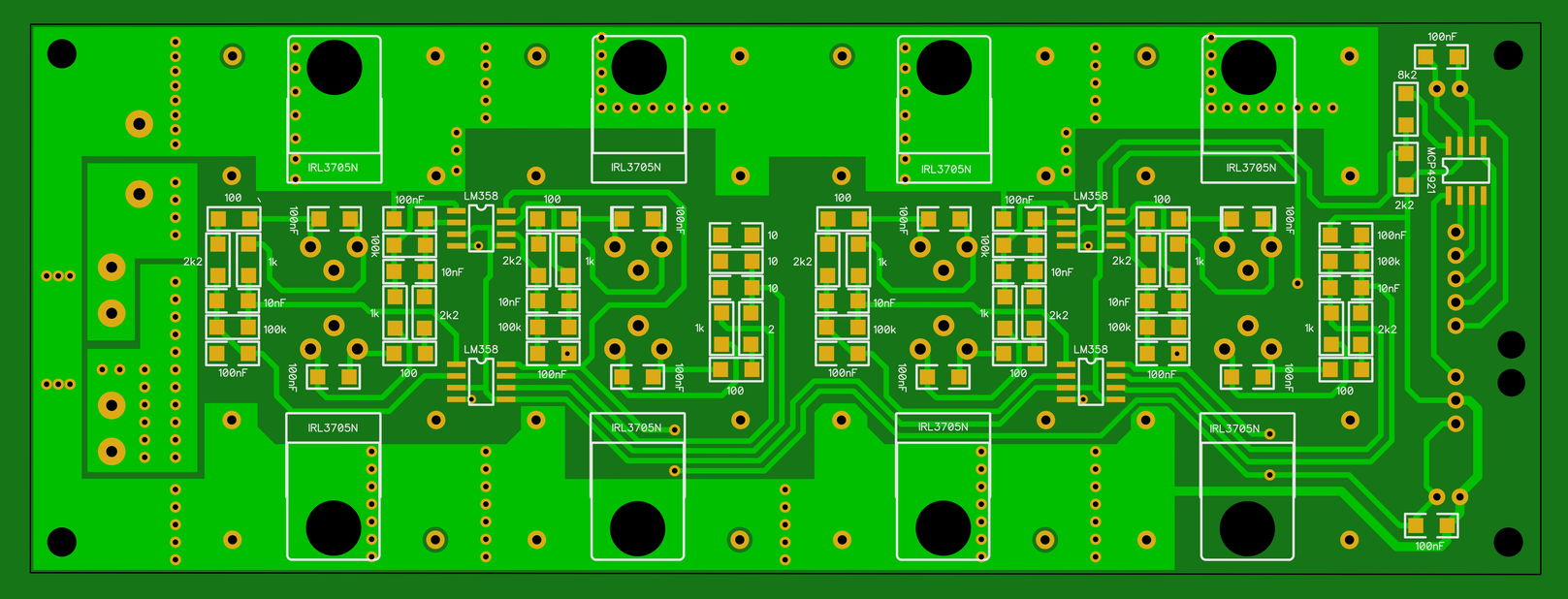

Это в Sprint-Layout моя печатка разрядника перекочевала?

ТАК ТОЧНО.

Интересно, зачем?

Есть задумка собрать ЗУ ампер на 50 и ток разряда ампер 20.На базе много аккумуляторов 140-190-220 которые нужно заряжать (желательно на 24в. не снимая с машин)

Я имел в виду, можно же было в DipTrace все это сделать. Зачем переводить в Sprint-Layout, там удобней работать?
