Сделал сегодня пробный выезд на девайсе. И понял, что отключение стабилизации только диапазоном оборотов - гон. На третьей-четвертой обороты выше 1500, а вот на второй бывает, что и ниже. А ниже включается стабилизация и бывает, что зажигание становится сильно позже, что влияет на приемистость. Короче, надо ставить концевик. А то сегодня включил вторую по-раньше, по привычке. Раньше все отлично вытягивало и разгонялось, а сегодня долго пыхтел, пока за 1500 не перевалило. Отключилась стабилизация и как будто под жопу пинком...

Концевик уже стоит, и даже все разведено на плате - не было поддержки со стороны софта. Прикрутил, осталось дописать обработку.

Прикрутил так же процедуру блокировки стартера на оборотах выше 600 (на плате тоже уже все было разведено под транзисторный ключ, но не было процедуры обработки).

Вошел во вкус и прикрутил так же вольметр , правда надо что то делать с усреднением показаний - скачут цифры так, что просто капец. Или попробовать запитать девайс напрямую с АКБ.. или емкость поставить по входу, что бы хоть как то стабилизировало показания. В общем, буду посмотреть еще. Скорее всего все три действия сразу.

В целом же машинка ездит так же. Да и чего ей не ездить, ибо при оборотах выше 1500 включается нулевая задержка, словно между ДХ и коммутатором ничего не стоит. Надо попробовать загнуть ДМИ в +40 (как и требуется при установке полноценного микропроцессорного зажигания) и посмотреть как будет отрабатываться задержка в этом случае. Должно все быть хорошо, в том числе и на оборотах старта. Если все ок, то зеленый свет для всего остального. Если не ОК и это вдруг не лечится (с моим опытом и прочим), то ограничиться только ОК и стабализатором.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Возвращался обратно из гостей, сменил через меню границу ХХ с 1500 до 1250. Гистерезис 100, скорость регулирования 80мкс (еще раз повторюсь, что все это сделал через меню, оперативно) - на второй передаче, на низких оборотах, стало куда лучше - исчез провал, связанный с поздним зажиганием до 1500 оборотов.

А теперь все выше описанное, но по-русски. Значения параметров и что это такое:

"Граница ХХ" - значение оборотов, до которых девайс будет пытаться их стабилизировать. Превышение этого порога означает, что скорее всего водитель нажал таки на газ и собирается начать движение. Стабилизацию при этом нужно отключить, прекратить всякие попытки управлять УОЗом и сделать его штатным (4 градуса, или сколько там выставлено по умолчанию под конкретный бензин). Чем ниже значение "Граница ХХ", тем раньше отключится стабилизация.

Гистерезис - обороты, в диапазоне которых девайс ни убавляет, ни уменьшает УОЗ. Допустим, гистерезис=50, а заданные для стабилизации обороты ХХ равны 1000. Это значит, что девайс никак не будет реагировать в диапазоне оборотов 1000+/-50 Если выше 1050, то девайс будет уменьшать УОЗ и пытаться вернуть обороты в указанный диапазон. То же самое, но наоброт, произойдет при падении оборотов ниже 950. Чем больше плавают ХХ на конкретном экземпляре двигателя, тем большее значение гистерезиса требуется. У меня стабильно все работает при Гистерезис=70. Ниже - хуже, прибор начинает "гоняться" за оборотами, как нянька за группой детей.

Скорость стабилизации - скорость, с которой УОЗ прибавляется или вычитается при стабилизации. Чем выше параметр, тем тугодумнее (но стабильнее) регулировка. По умолчанию стоит 80мкс, что в принципе приемлемо.

Но все равно концевик надо ваять. Пошел дописывать процедуру обслуживания концевика.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

если кому то еще интересно, кроме меня.. Последние новости. Следующий этап тестирования устройства был связан с обеспечением реальных условий работы, то есть при РЕАЛЬНОМ опережении зажигания НА ДМИ порядка 20 градусов. До этого я ДМИ не крутил, задавал избыток оборотов винтом количества, после чего понижал их, смещая УОЗ в сторону позднего зажигания.

Конечно обороты можно регулировать и без смещения ДМИ, но это позволит только делать зажигание позже (а при 95м бензине его нужно делать раньше!), да и стабилизировать ХХ лучше, повышая обороты смещением УОЗ в сторону "раньше", чем понижая обороты смещением УОЗ в сторону "позже" - это лишний расход топлива, ибо изначально надо будет устанавливать обороты ХХ болтом регулировки где то под 1500 оборотов и путем смещения ОУЗ понижать их до 1000 (и иметь запас на их поднятие).

И тут возникла до сих пор не понятная проблема в том, что появились провалы при резком тапке в пол. Долго и не интересно рассказывать все телодвижения, но проблема ушла (надеюсь безвозвратно) заменой коммутатора.

Я решил разделять устройства на исполнительное и информационное, то есть на:

1. Основной и ни от чего независимый блок, управляемый через сом-порт специальной программой, с отображением ключевых состояний устройства с помощью разноцветных светодиодов. Установка УОЗ с кнопок. НИКАКИХ ДИСПЛЕЕВ!
2. Бортовой компьютер, ОПЦИОНАЛЬНО подключаемый к этому блоку, с отображением всего, что может быть отображено, включая возможность чтения и изменения настроек основного блока.

Работа эта кропотливая как с самим железом и программированием МК, так и с созданием программы для компьютера (тут затык, придется изучать дельфи или си++).

Но сам прототип блока, без указанного выше, может появиться уже очень скоро, с управлением через виндовый "Гипертерминал". Можно ставить и ездить.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

основной блок можно сделать с одним переменником (для ручной регулировки УОЗ) ну или двойной клавишей *вверх-вниз* (меньше-больше) и кнопкой по нажатию которой устройство запоминает скорость КВ и поддерживает её такую. и без экрана

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

переменник не желателен - может начать шуметь на морозе, или от старости. Кнопки лучше. Контролировать введенное по светодиоду. В пути конечно на светодиод смотреть не нужно, ибо в любом случае тыкать кнопку будешь до момента исчезновения детонации. А сколько там получилось в итоге можно посмотреть потом. Как вариант блок будет отдельно, а кнопки и светодиоды выведены наружу в небольшой корпусик, который может быть закреплен рядом с корректором фар (у кого есть, а нет - и тем лучше). Корпуса - только из стандартных недорогих, которые можно запросто заказать. Или один корпус, но подходящий для нашей задачи (но они все ромбиком идут, и крепление светодиодов и кнопок с торца не совсем удобно)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

ну зачем два корпуса. поставить его где-нить перед предохранителями снизу приборки и рукой достать можно и пр. А кнопку выбора оборотов стабилизации, потому что у всех ХХ разный, вкусы на ХХ разные, и подсос еще никто не отменял. Кста, что с ним? Провод от него придется вести, или не надо? Вместо кнопки на блоке можно от ручника взять, типа как опустил так и стабилизируй до конца поездки.

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

и как ты будешь УОЗ ему регулировать под говнобензин? Ну да, можно рукой нащупать. А посмотреть по светодиоду сколько там получилось в итоге и на сколько говнобензин ты залил - под панель заглядывать?

На счет кнопки выбора оборотов стабилизации - она будет располагаться на том же корпусе, где кнопка УОЗ.
На счет кнопки "включить/выключить стабилизацию" - я еще конечно покатаюсь с прибором, но по моему она не нужна, и так все хорошо ездится. Ну чуть чуть стиль меняется конечно, но быстро привыкаешь.

Кроме того не забывай, что у девайса будет возможность настройки с компа.

Про подсос не понял вообще. Вообще то обязательно нужно будет установить концевик на карб, соответствующий полностью отжатой педали газа. Самое простое - купить болт регулировки ХХ от 2108. Он и самый чувствительный, хоть и ставить его геморойно. Подсос, кроме прикрытия возд.заслонки принажимает и на газ, что заставляет концевик разомкнуться - стабилизация тут же вырубается.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Последние новости: обкатку прибор проходит нормально, но есть проблема при утреннем запуске.

Еще раз повторюсь о принципе работы прибора: что бы иметь возможность делать зажигание под 95й бензин, а так же иметь достаточный запас УОЗ для стабилизации ХХ, необходимо смещение ДМИ в сторону более раннего зажигания на 20 градусов положения коленчатого вала. Далее, имея точное значение оборотов вала и потребный в данный момент УОЗ (например, +4), рассчитывается задержка искры. Коленчатый вал проворачивается на время этой задержки, "пролетает" эти 16 градусов и по ее истечению находится точно в нужном угле - происходит искра и процесс повторяется: замер оборотов, высчитывание потребной задержки, задержка, искра.

Все это справедливо только для случаев, когда КВ вращается стабильно. Но при запуске холодного двигателя (-15 и ниже), вал вращается не стабильно. На стабильность влияют отдельные вспышки в цилиндрах, приводящие к резким колебаниям скорости вращения. Дополнительно на стабильность влияют степень заряженности АКБ, чистота клемм и тд.

Так как скорость вращения не стабильна, то невозможно ТОЧНО рассчитать задержку искры. Так же невозможно эту задержку вовремя корректировать под изменившуюся скорость вращения КВ. В итоге получаем искру, которая далеко не всегда бьет в нужное место - она может прилететь позже, если коленвал вдруг ускорился, или раньше. А это еще страшней для холодного двигателя. И это чревато подклинами, влекущими за собой повышенный ток потребления стартером и более быстрое расходование заряда АКБ.

Как с этим всем бороться? При наличии только одного датчика вращения коленчатого вала, коим является Датчик Холла и с ДМИ, выставленным на +20 градусов - никак. Нужен еще один датчик, указывающий на то, что коленвал находится строго в ВМТ и его мы будем использовать при пуске. Но ставить еще один датчик? Куда? Как?
Есть еще вариант - сменить шкив привода генератора на инжекторный зубчатый. Так как зубцов много, понять по ним на сколько КВ замедлился или разогнался, не проблема вообще, как и определить его текущее положение.

Но нам заменить это шкив не просто в силу того, что наш шкив содержит в себе противовес, а аналогичные зубчатые шкивы его не имеют. Да и с креплением датчика проблема. В общем, этот метод для отъявленных маньяков

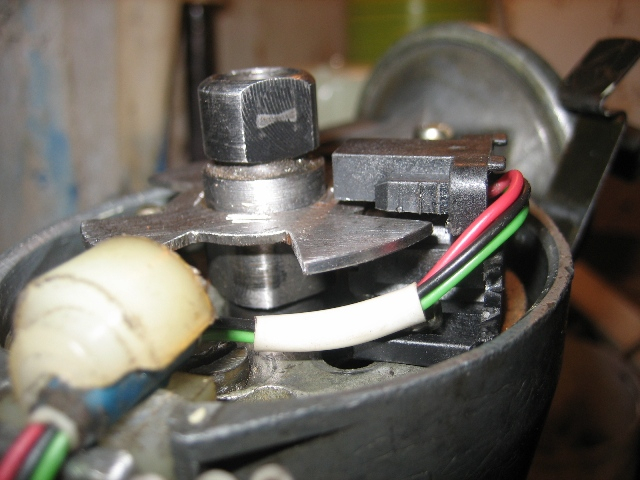

Однако есть выход ничего дополнительно не устанавливать и обойтись имеющимся датчиком холла! Интересно, как? Как работает ДМИ? В нем стоит Датчик Холла, который умеет реагировать на магнитное поле.
