вот ищщо из той же оперы.

Но у всех схем регулирования вторички есть косяк - нужен мощный тиристор. При регулировании первички же, особых мощностей не требуется.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Каковы будут параметры данной схемки? С таким теристором не знаком,и не знаю его данных.Просвети для саообразования-мож знания сгодятся.

_________________
Если есть вода,должна быть и рыба!!!!!С Уважением angor!

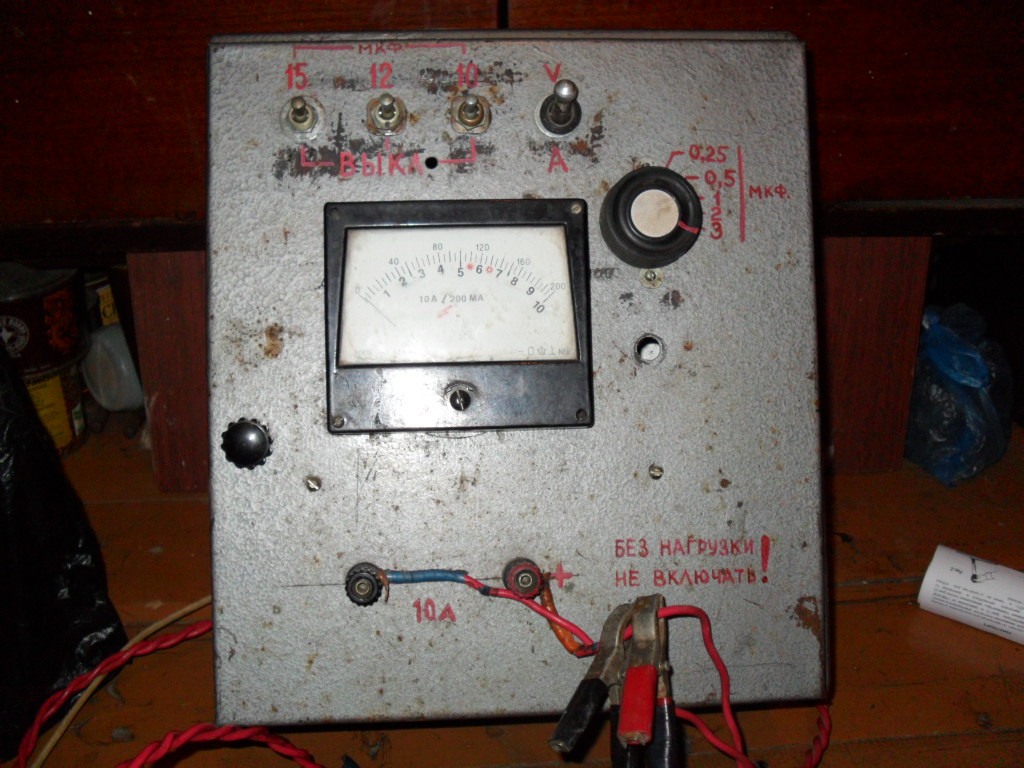

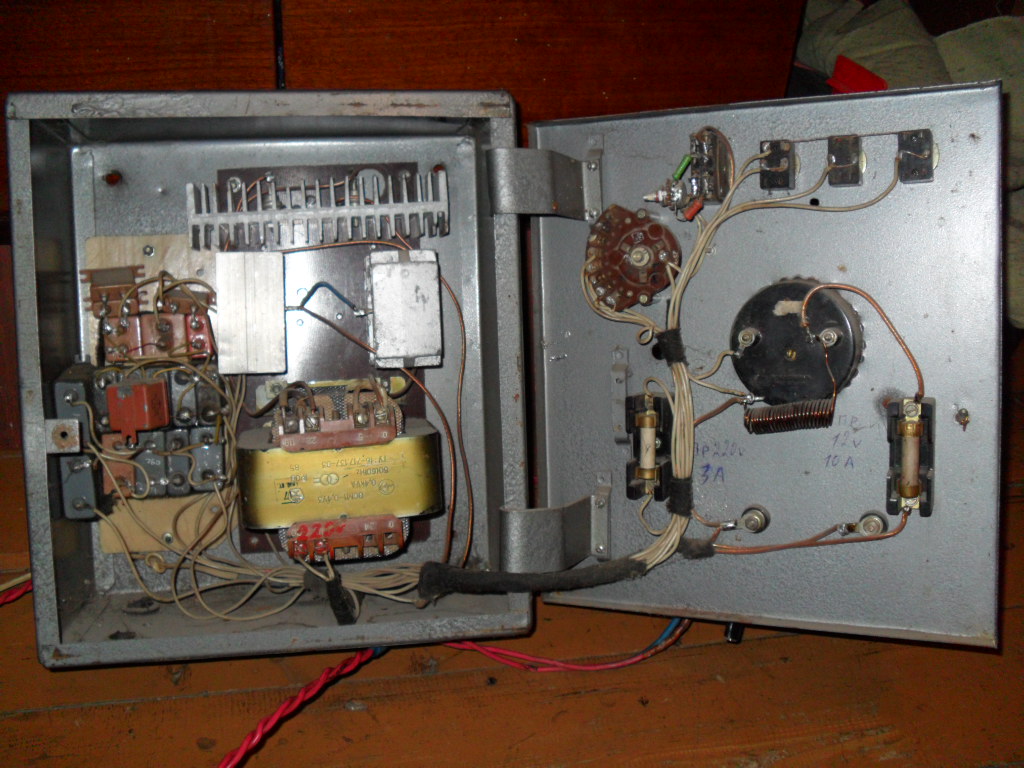

Вот мой зарядник

_________________
Если есть вода,должна быть и рыба!!!!!С Уважением angor!

Я себе делал зарядное из компьютерного блока питания AT!. семь ампер зарядки дает влегкую - разорвал обратную связь TL494, напряжение подросло до 16 вольт.(регулируется от 12 до 16, стабилизации тока - нет) последовательно с обратной связью включил резистор. на выход блока сделал предохранитель, чтоб если диоды шотки навернутся - ничо не сгорело. работает уже два года. Разрезал дорогу - где был резистор - обратная связь на неё резисторы приходили с 5 вольт и с 12 вольт.

_________________

пожалуй так и сделаю - видел уже несколько раз как их переделывают. Просто боюсь неизведанного, хотя в теории всё понятно. вот как бы сделать тиристорную(транзисторную) регулировку напряжения (тока). В идеале было бы разорвать какую-нибудь цепь (генератора сигнала ВЧ для первички), воткнуть туда переменник и всё!
http://yarst.org/ZU12compPS.htm
http://www.samodelkin.komi.ru/electron/zarbp.html
http://monemo.ru/technology/avtomaticheskoe-zarjadnoe-ustroystvo-iz-bp-pk/

один БП уже закосячил. Один оптрон - выход замкнул - не включается - не дождался пока разрядятся высоковольтные кондеры, стал снимать каплю, задел соседние дорожки и ппц - сменил два горелых резюка, один разорвавшийся транзюк - не работает... =(

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

Я переделывал по этой схеме, но разумеется, бп должен быть построен на микрохе TL494

Черным нарисована заводская схема. Красным помечено то, что нужно изменить. А именно: выкусить резистор 5к5 идущий к 5 вольтам, убрать резисторы с 1й ножки на землю и заменить их переменником на 1кОм через ограничивающий резистор 100 Ом. Резисторы слева вверху я оставил заводские, хотя в оригинальной схеме переделки их суммарный номинал составлял 4к7, не смотря на это все работает правильно. Резистор слева внизу на 2к7 очень советую заменить на переменник 22кОм для возможности более точной подстройки напряжения(вместе с ним и тока).

Кроме этого я выпаял из платы БП все, что не относилось к +12 вольтам: +5в, +3.3в и тд. Оно нафик не надо, да и опасно может быть. Ибо напряжение регулируется в диапазоне +8 до 25 вольт и если сглаживающие конденсаторы в этих цепях не расчитаны на такое поднятие напряжения, то они могут и попучиться. Сглаживающий конденсатор по +12 вольтам желательно проверить и заменить его на бОльшее допустимое напряжение. Хотя, если не собираешься скачивать с БП большее 16-20 вольт, то можно и штатные оставить (они там по-моему до 25в расчитаны)

Вот и вся переделка. Очень советую первые включения в сеть 220в делать со включенной последовательно лампой накаливания 75вт. Это резко снизит вероятность выхода из строя диодного моста и высоковольтных транзисторов в первичной цепи ИБП. У меня однажды произошел коротыш и все вышеуказанное выгорело. Хорошо, что попался почти такой же БП-донор с аналогичной высоковольтной частью.

Потом я добавил в него вольт/амперметр и получилось нечто:



В планах - сделать из него полноценный БП с цифровой регулировкой напряжения и тока, при чем с обязательной функцией ОГРАНИЧЕНИЯ ТОКА. Схема где то валялась, даже вроде с прошивкой.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

у меня БП был на микрухе az7500er , но цепи такие же как и ни 494 !
большое спасибо за нормальную схему переделки, а то я из 3-х одну составлял... Эх, если бы разрядил кондеры...или паяльник был потоньше. будете смеяться, но у меня паяльник один остался - 100 Вт d=10мм... =( остальные погорели или по рукам ушли... На НГ жена обещала подарить =) заказал 30 Вт конусный =)

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

Конечно же большим паяльником паять не очень то удобно,а особо микрухи.Но есть выход и из этого:намотай на жало толстую медную проволоку поплотнее,отвод кончика и будет жалом.На разовые работы пойдёт. Удачи!

_________________
Если есть вода,должна быть и рыба!!!!!С Уважением angor!

Да, вроде как они взаимозаменяемы.


ага, удачи, ждем результатов. Еще раз вгляделся в схему: там только отцепить контроль +5в (выкусить резюк, идущий на пятивольтовую цепь), ну и поставить переменник вместо резюков, идущих с 1 ножки на землю.


Бывает.. но все таки без паяльника вообще грустно. Хоть пальцем паяй! Что касается совета angor-а, то могу дать аналогичный совет.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

я уже об этом думал - не нашел проволоки...куда всё подевалось?!...

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

Мож какую медную пластинку или контакт подберёшь,и любой проволокой к жалу примотаешь.
р\с можно ещё и само жало кончик напильником сточить
р\с а щё можно медную трубочку на жало закрепить,сточив под жало её конец
Выбирай приемлимое на вкус

_________________
Если есть вода,должна быть и рыба!!!!!С Уважением angor!

кароче надыбал еще такой же БП
завтра (уже сегодня) модэрнизирую его
выпаю всё после большого транса и заменю диоды на диодный мост (спараллеленый = 16А) и получу на выходе до 30В, поскольку хочу не только АКБ заряжать но и иметь лабораторный регулируемый источник питания!

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

не лез бы ты в него своими улучшениями. Не мешай девайсу работать. Это импульсная техника и колхоза не терпит (диодный мост он поставит).

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

ты про то,что диоды там т.к. они супербыстрые? Дык я гляну параметры моста! там суть как в старинном кенотронном выпрямителе из двух обмоток - одно выпрямленное напряжение, хотя мостом можно с одной получить! Даже диоды выпаивать сразу не буду, сначала мост подпаяю и сниму замеры с него при подключенной нагрузке.

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

не забывай еще про обратную связь и прочие навороты импульсного источника питания.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

мост сделаю из тех же диодов Шоттке! Обратная связь же потечет через наш переменник на 1-ю ножку (кажись) 494 микрухи?

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

я не пойму зачем тебе это все надо? С БП скачаешь до 25 вольт. Тебе обязательно иметь на выходе 30? Что тебе дадут эти 5 вольт? И имеет ли смысл ради этого внедряться в штатную схему?

Есть БП. Тебе всего навсегно надо выкусить один резистор и поставить переменник. Как максимум надо выкусить ненужные каналы напряжений (-3.3, +5, -5, -12 и тд), при чем сделать это осторожно, не нарушив ничего. И получишь то, о чем мы жуем здесь уже на 4х страницах.

Нет же! Ты не ищешь легких путей, уже собрался встраивать какие то диодные мосты, какие то кенотронные выпрямители приводишь в пример и тд. Сделай хотя бы минимум, что бы работало и заряжало. Добейся хотя бы промежуточного результата. А так это все Наполеоновские планы, весьма не красящие тебя. ИМХО.

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

до 25 В ? Этого вполне достаточно! я думал не более 15..

_________________
Наша ОКА в контакте http://vkontakte.ru/club22262761

oka275 писал: Ибо напряжение регулируется в диапазоне +8 до 25 вольт и если сглаживающие конденсаторы в этих цепях не расчитаны на такое поднятие напряжения, то они могут и попучиться. Сглаживающий конденсатор по +12 вольтам желательно проверить и заменить его на бОльшее допустимое напряжение. Хотя, если не собираешься скачивать с БП большее 16-20 вольт, то можно и штатные оставить (они там по-моему до 25в расчитаны)

_________________

Поблагодарить автора:
Контакты:
Телеграмм: alexSh154
Вконтакте
Одноквассники
Instagram

Стандартная зарядка в машине дает 13,8 - 14,1 вольт так что 15 под нагрузкой в 5А более чем достаточно. я как то заряжал своим блоком - так аккум прлохой уже был - так он аж выкипал. а если нормальный, то зарядится и все, больше тока не возьмет от 16- ти вольт. Шунт для индикатора делал медной провлокой на катушке, так он один раз выгорел. но в целом работает все нормально, схему не подскажу - так как делал все от фонаря, по очереди резисторы резал )) (очень похоже на те схемы по ссылкам) больше 16 ти вольт выжать не удалось, кулер зацепил через резистор вроде гасящий на 1 ват.
